基于Multisim仿真的水箱水位检测控制系统设计与报告：实现多档水位感知、供水控制及越界警报

数电设计水箱水位检测控制系统multisim仿真+设计报告+
水箱水位控制系统仿真功能:
1.在水箱内的不同高度安装3根金属棒，以感知水位变化情况，
液位分1，2，3档;

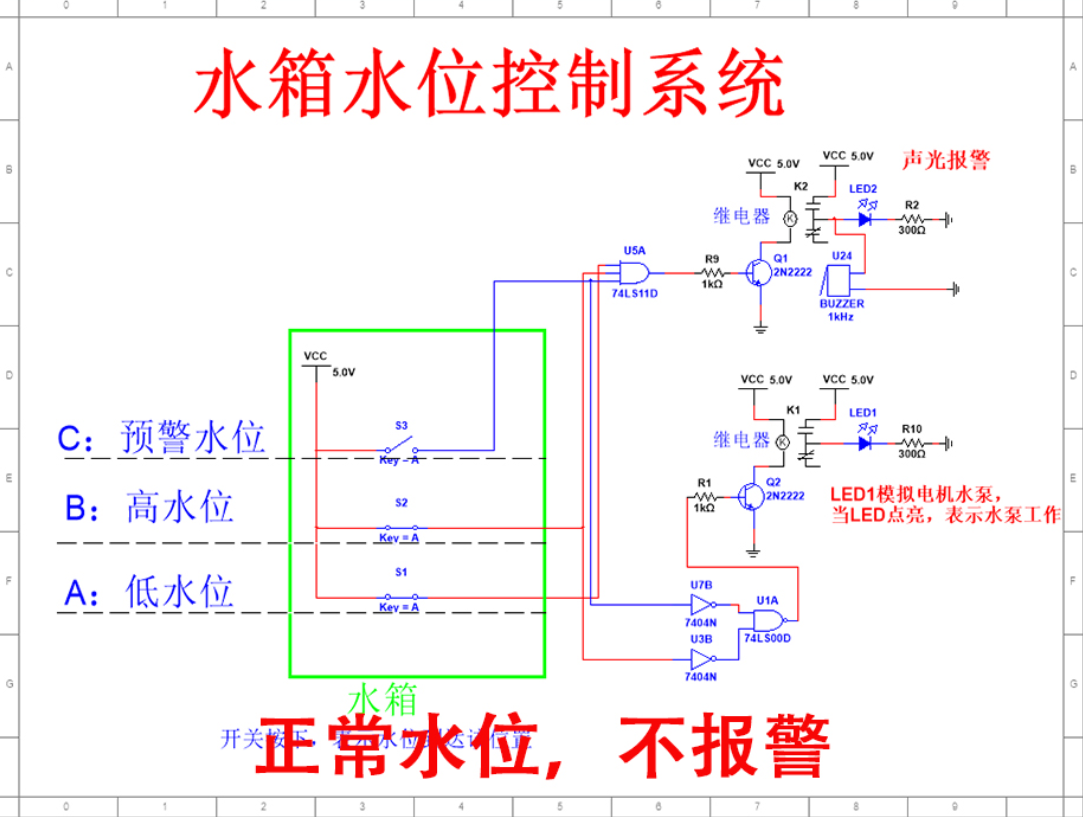

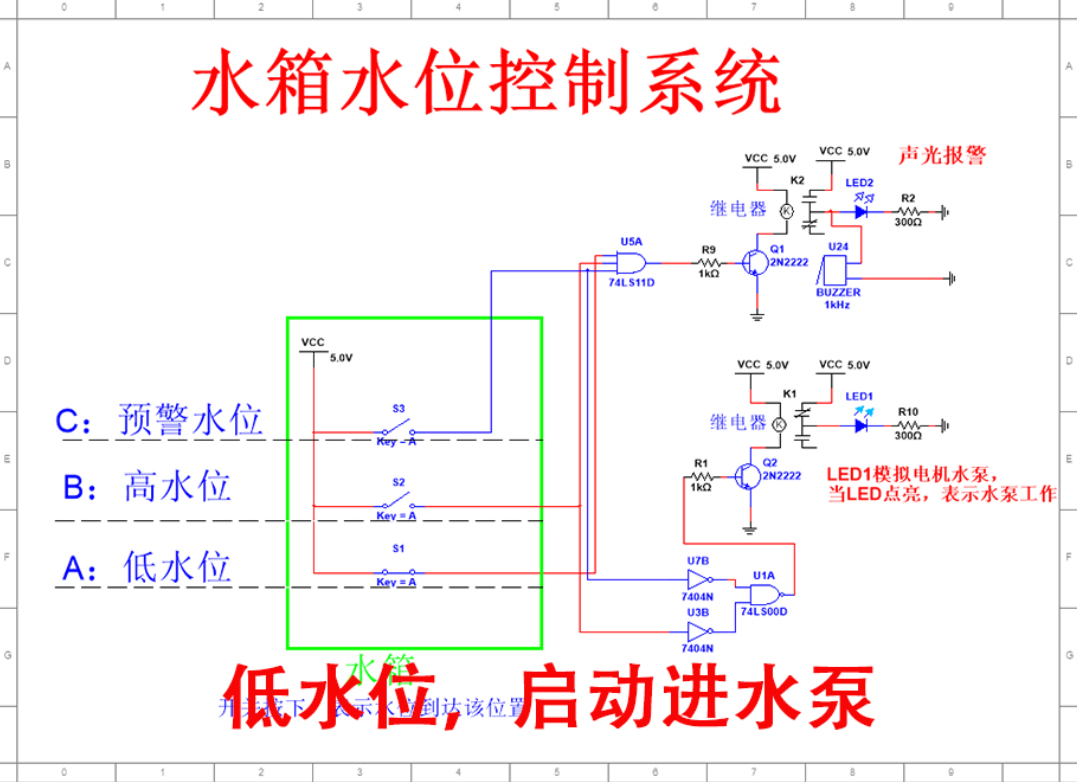

2.当检测到水位低于1、2档时，通过继电器打开电磁阀，向水箱供水;
3.当水位超过1档时，继续供水，直到水位达到2档为止，关闭电磁阀;

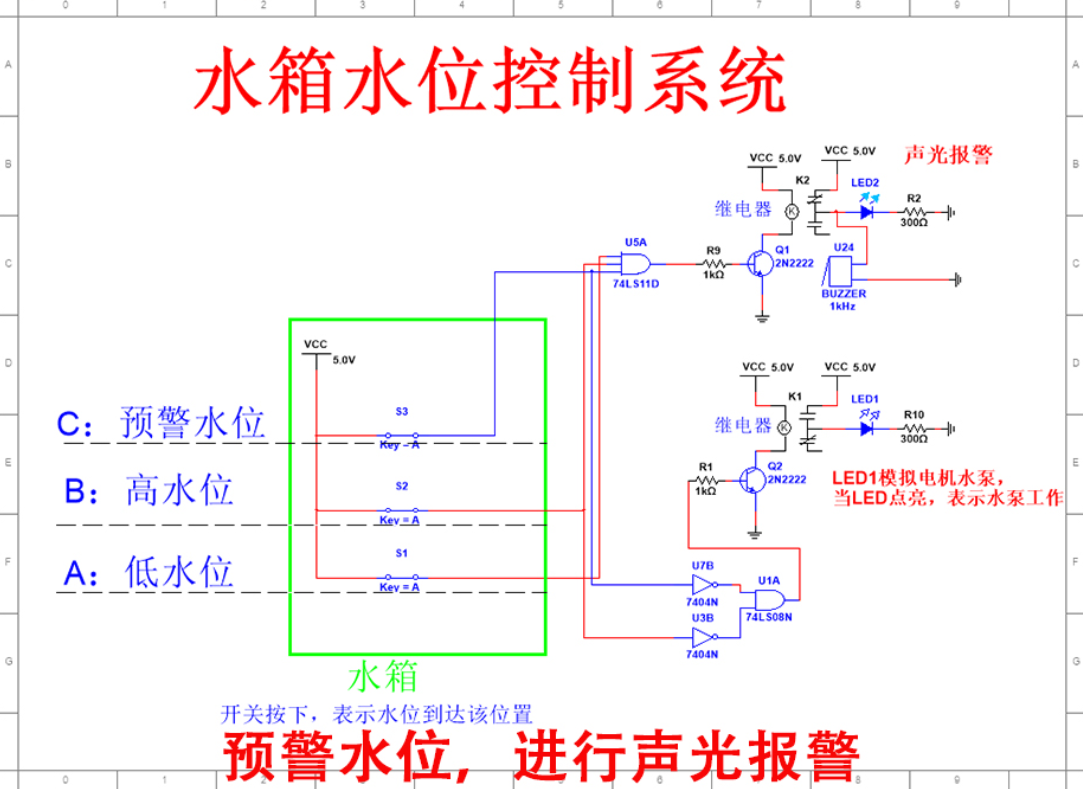

4.当水位超过3档时，发出越线声光警报。

ID:4529708888556358

深澜笨笨

数电设计水箱水位检测控制系统

引言：
水箱作为储存和供应水源的重要设备，在日常生活中发挥着至关重要的作用。为了实现对水箱水位的准确检测和控制，我们设计了一个基于数电原理的水箱水位检测控制系统。本文将围绕该系统的仿真功能展开讨论，包括水位感知、供水控制和越线警报等方面。

一、水位感知
为了准确感知水位的变化情况，我们在水箱内部安装了三根金属棒，分别位于不同的高度。通过金属棒与水箱内的水通过电容耦合，我们可以测量到相应的电容值，从而反映出水位的高低。根据实际需求，我们将水位分为1、2和3档，分别对应不同的水位高度。

二、供水控制
当系统检测到水位低于1档或2档时，表示水箱内的水位较低，需要补充水源。为此，我们通过继电器控制电磁阀的开闭，实现向水箱供水的功能。一旦检测到水位低于1档或2档，继电器会触发，打开电磁阀，从供水管路中引入水源。这样，水箱的水位就会逐渐升高，直到达到2档为止。

三、越线警报
在水箱水位超过3档时，表示水位已经超过了正常的范围，需要发出警报提示。为了实现这一功能，我们设计了一个声光警报装置。当系统检测到水位超过3档时，警报装置会立即启动，发出声音和光线信号，提醒用户水箱的水位已经超标。

系统仿真：
为了验证该水箱水位检测控制系统的功能和稳定性，我们采用了multisim仿真工具进行了系统的仿真。通过构建电路模型并设置相应的参数，我们可以模拟出不同水位情况下的系统运行状态，并进行实时监测和分析，以评估系统的性能。

设计报告：
本次设计中，我们以数电原理为基础，设计了一套水箱水位检测控制系统。通过金属棒感知水位的变化情况，并通过继电器控制电磁阀实现水箱的供水控制。同时，为了提醒用户水箱的水位超过了正常范围，我们还设计了越线声光警报装置。通过multisim仿真工具的应用，我们验证了系统的功能和稳定性。

结论：
本文围绕数电设计水箱水位检测控制系统展开了详细的讨论。通过合理的电路设计和参数设置，我们实现了对水位的准确感知、供水的自动控制以及越线警报的功能。同时，通过multisim仿真工具的应用，我们验证了系统的可行性和稳定性。相信该系统的应用将为水箱的管理和维护提供便利，提高水资源的利用效率。
