基于磁耦合谐振式的无线电能传输电路系统板设计与实现，基于磁耦合谐振式无线电能传输的LCC-S拓扑补偿网络技术研究与应用

磁耦合谐振式 无线电能传输电路系统板 LCC-S拓扑补偿网络

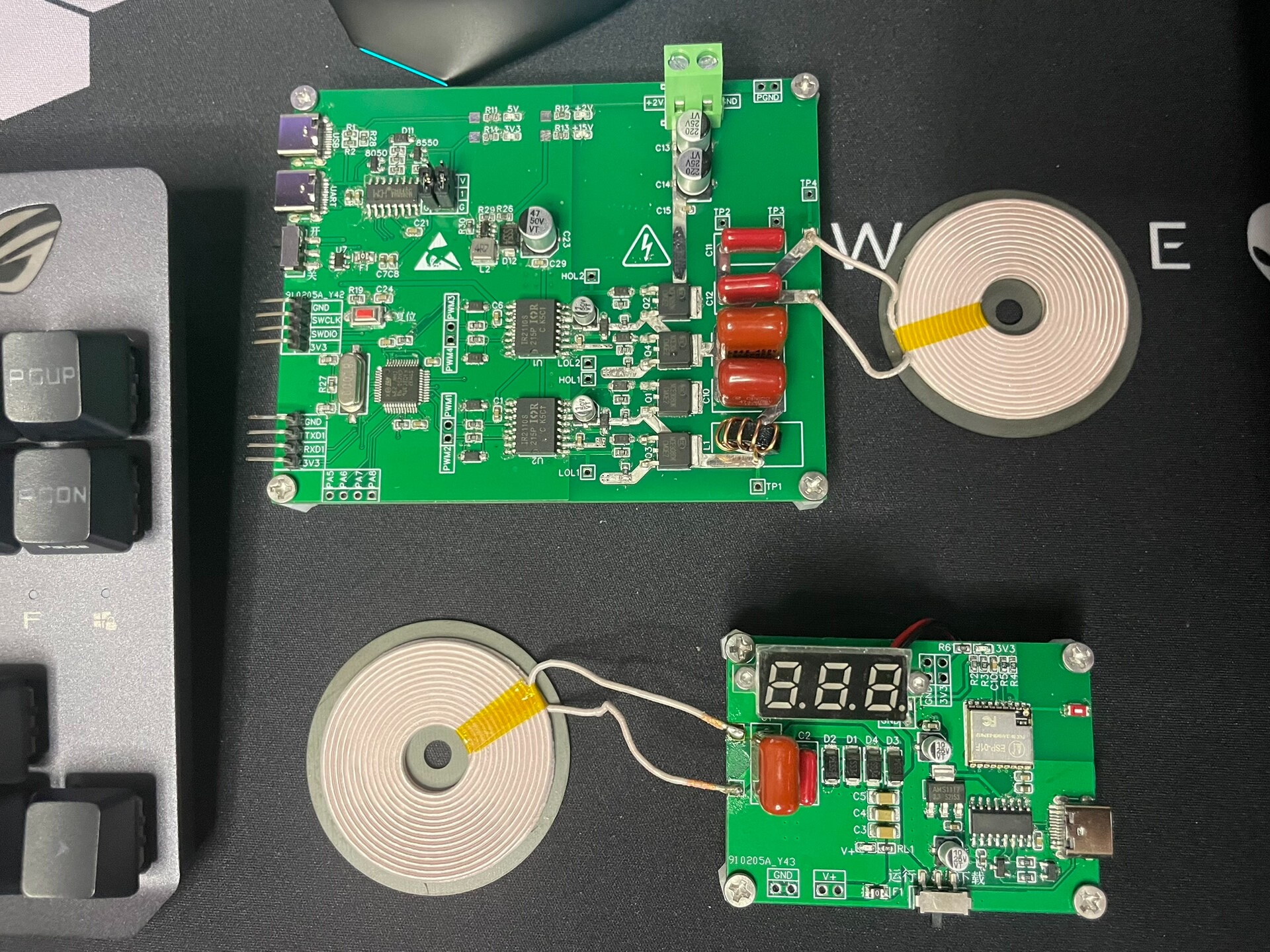

发射端电路采用Stm32f103c8t6主控，四路互补带死区的高频PWM与ir2110全桥驱动MOS管。
同时利用LCC器件谐振，所有参数确定和计算由maxwell和simulink计算得出。
接收电路利用S谐振网络补偿。

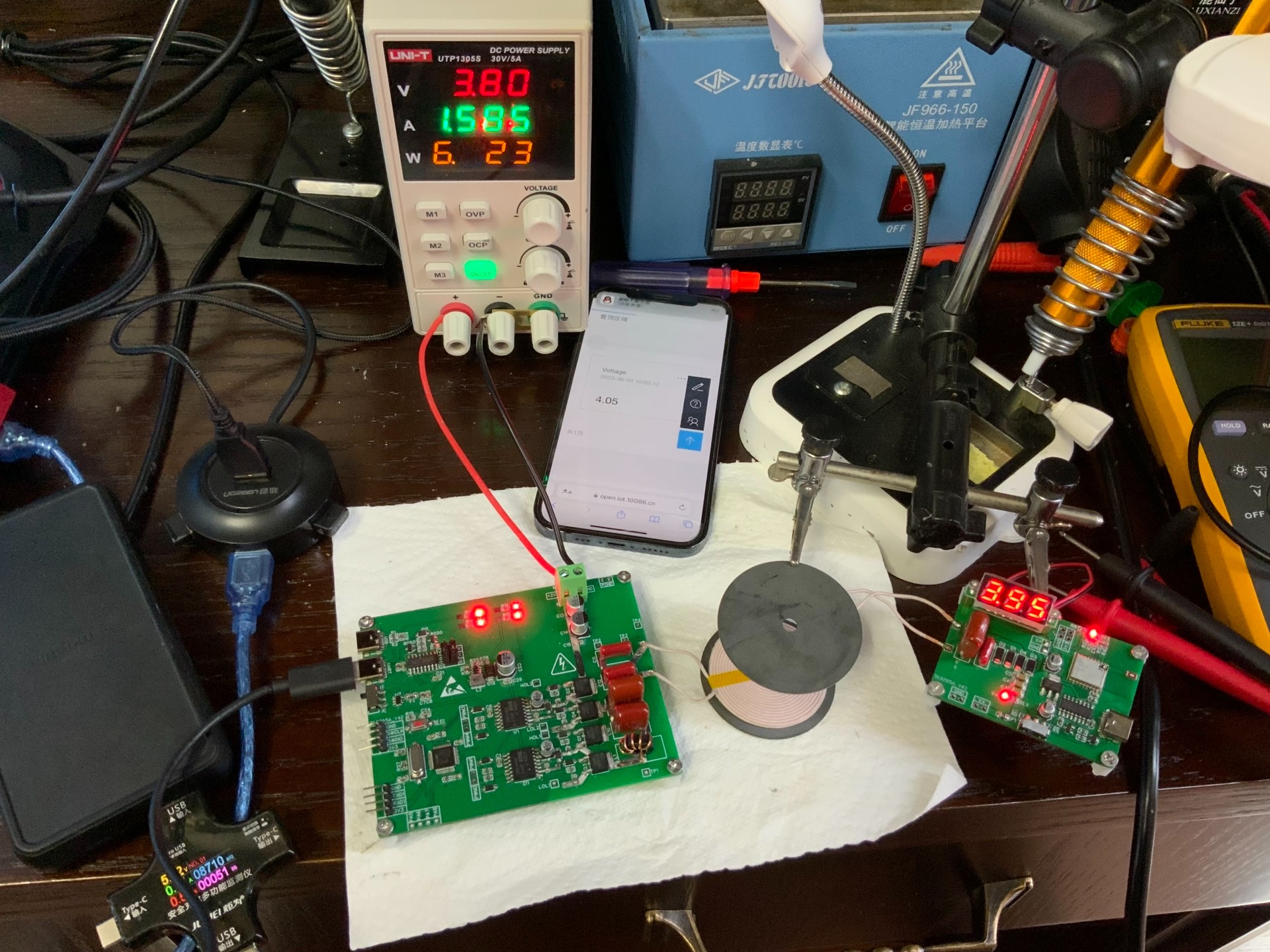

同时输出电压经过稳压后供给esp芯片，后者将输出电压通过ADC采样后利用2.4G wifi下的MQTT协议传输给电脑/手机端查看，并实时通过数码管显示。

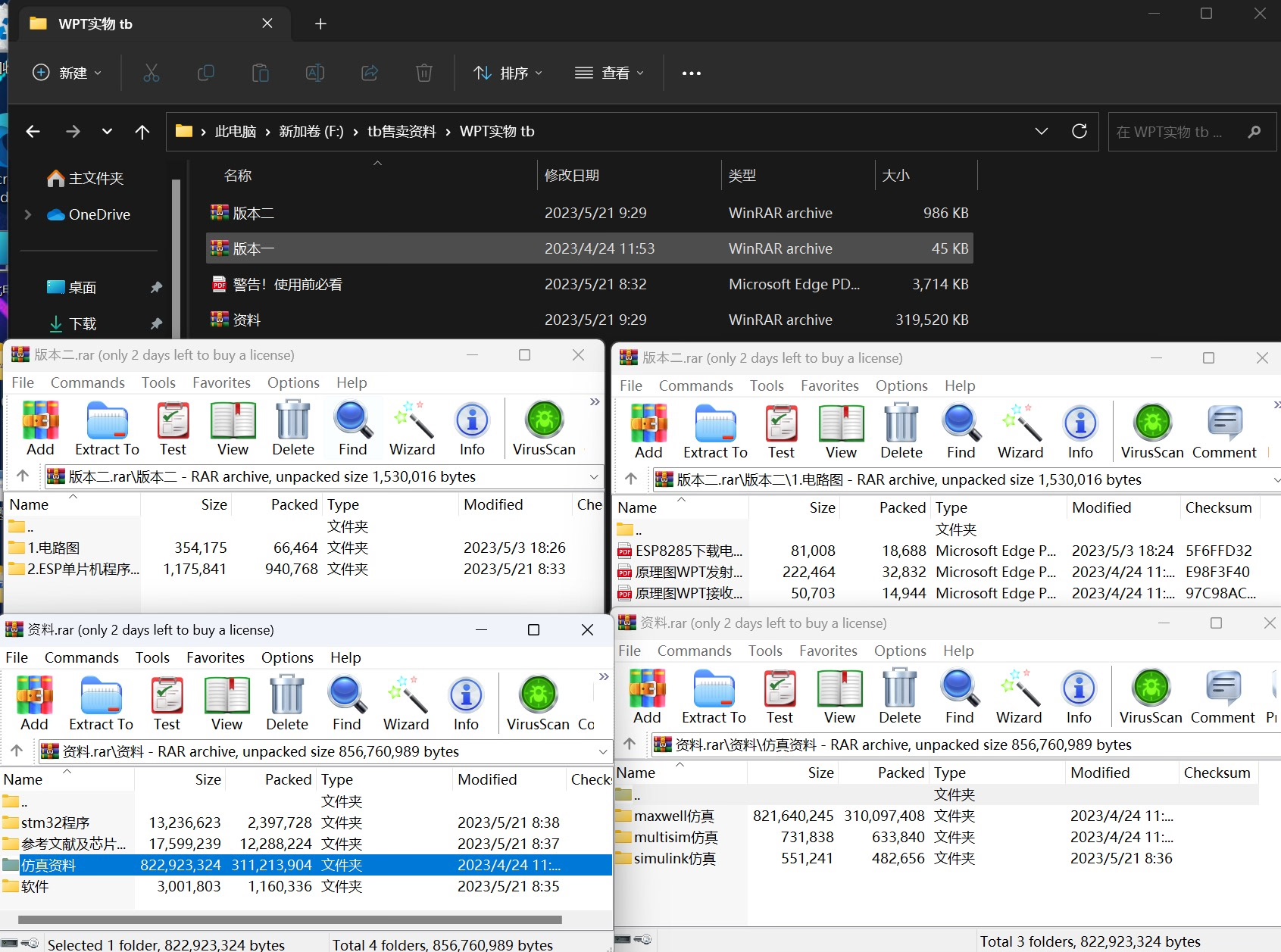

资料见最后一幅图。
stm32和esp8285单片机均板载串口电路，只需一根typec数据线即可上传程序
默认只是相关资料(如果需要硬件请单独指明)

YID:9298708927221166

XLeft信仰

磁耦合谐振式无线电能传输电路系统板LCC-S拓扑补偿网络是一种新型的无线电能传输技术，在传输效率和传输距离方面具有很大优势。本文将围绕这一主题展开讨论，介绍该电路系统板的设计原理和关键部分的实现。

首先，我们来了解一下整个电路系统板的结构。发射端电路采用了Stm32f103c8t6主控，通过四路互补带死区的高频PWM与ir2110全桥驱动MOS管，实现对电能的高效传输。同时，利用LCC器件谐振，可以提高传输效率。所有的参数确定和计算都是通过maxwell和simulink进行的，确保传输系统的稳定工作。

接收端电路利用S谐振网络补偿，可以有效抵消传输过程中的噪声和损耗，保证能量的稳定传输。接收到的电能经过稳压后供给esp芯片，后者将输出电压通过ADC采样后利用2.4G wifi下的MQTT协议传输给电脑和手机端进行查看。同时，为了实时监测传输效果，还通过数码管将电压显示出来。

在这个电路系统板中，stm32和esp8285单片机均板载串口电路，只需一根typec数据线即可上传程序，非常方便。当然，如果需要硬件部分，需要单独指明。

通过这个磁耦合谐振式无线电能传输电路系统板LCC-S拓扑补偿网络，我们可以实现高效、稳定的无线电能传输。该电路系统板的设计原理和实现方法都十分独特和创新，具有很大的应用前景。希望本文能够对读者对该领域的研究和应用有所启发，为推动相关技术的发展做出贡献。

（注意：本文仅为技术分析文章，不涉及价格、退货、售后等关键字，旨在深入探讨磁耦合谐振式无线电能传输电路系统板LCC-S拓扑补偿网络的工作原理和实现方法。）
