雷达系统分析大作

1. 最大不模糊距离：

距离分辨率：

2. 天线有效面积：

   半功率波束宽度：


3. 模糊函数的一般表示式为

对于线性调频信号

则有：

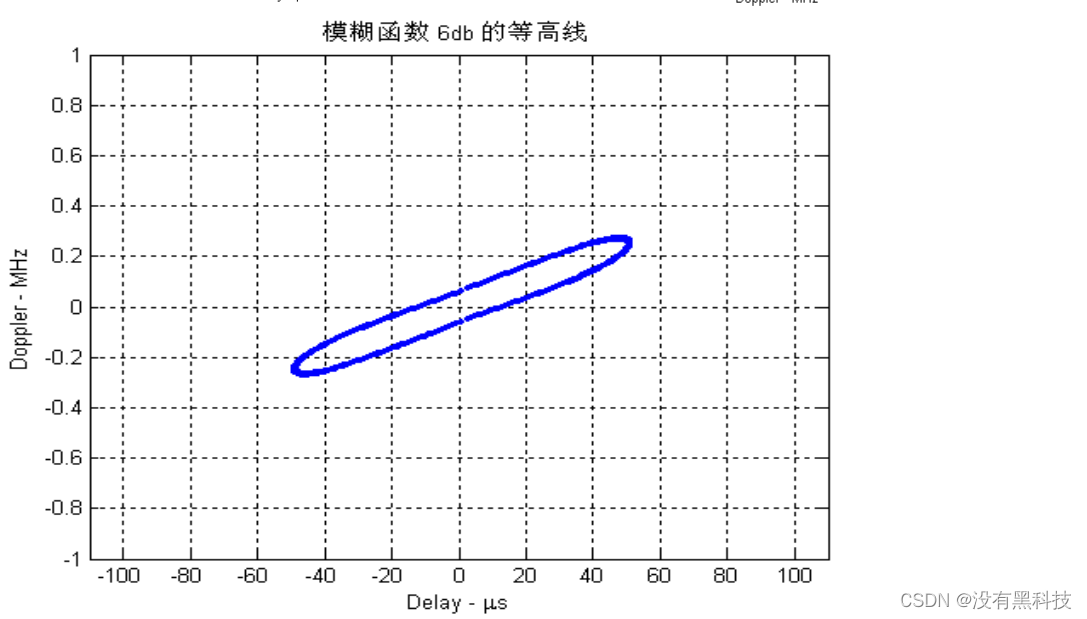

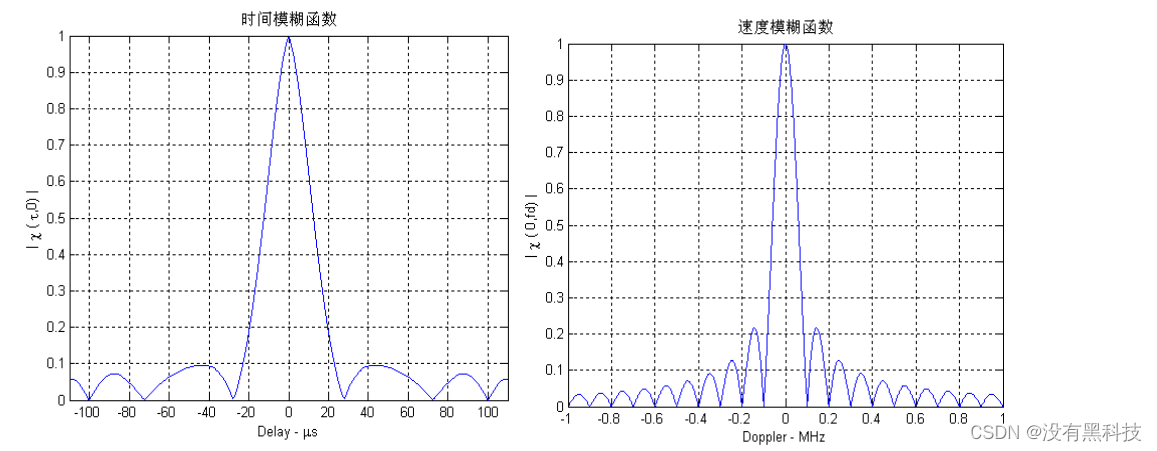

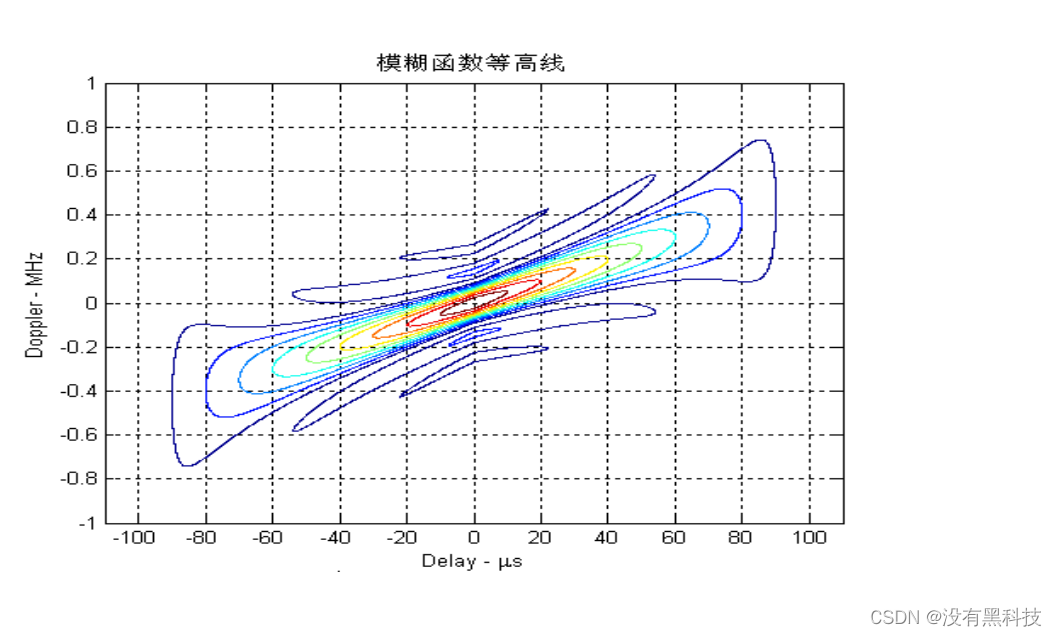

程序代码见附录1的T_3.m, 仿真结果如下:

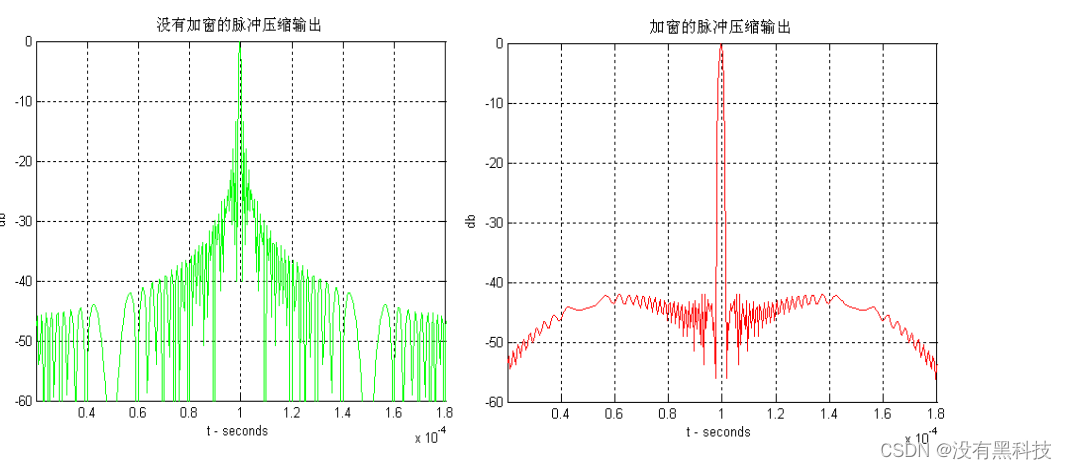

4. 程序代码见附录1的T_4.m, 仿真结果如下:

通过比较得知，加窗后的主副瓣比变大，副瓣降低到40db以下，但主瓣的宽度却增加了，约为未加窗时的1.5倍，主瓣也有一定的损失。

5.由雷达方程

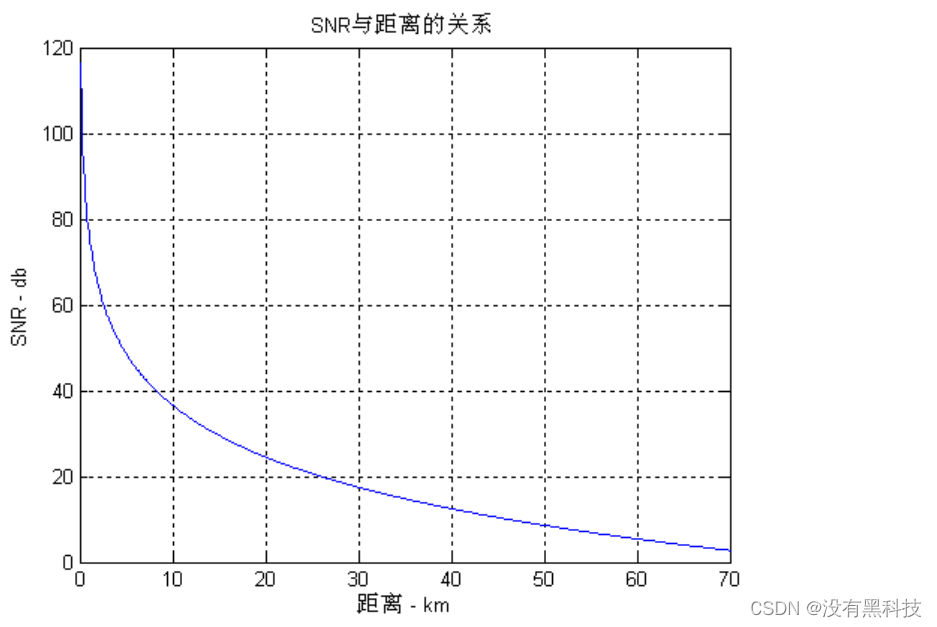

作图输出结果如下，程序代码见附录1的T_5.m

在R=70km时,计算得单个脉冲的SNR1=2.7497 db,要达到要求的检测性能则需要12.5dB的最小检测输入信噪比，而M个相参脉冲积累可以将信噪比提高M倍， 故

因此要达到要求就需要10个以上的相参脉冲进行积累。可求得可积累脉冲数为：

其中,为天线的搜索速度等于30°/s.是重复频率为1200hz.故满足要求.
6. 设t时刻弹舰径向与目标航向的夹角为a(t),目标偏离弹轴方向的夹角为β(t),在,

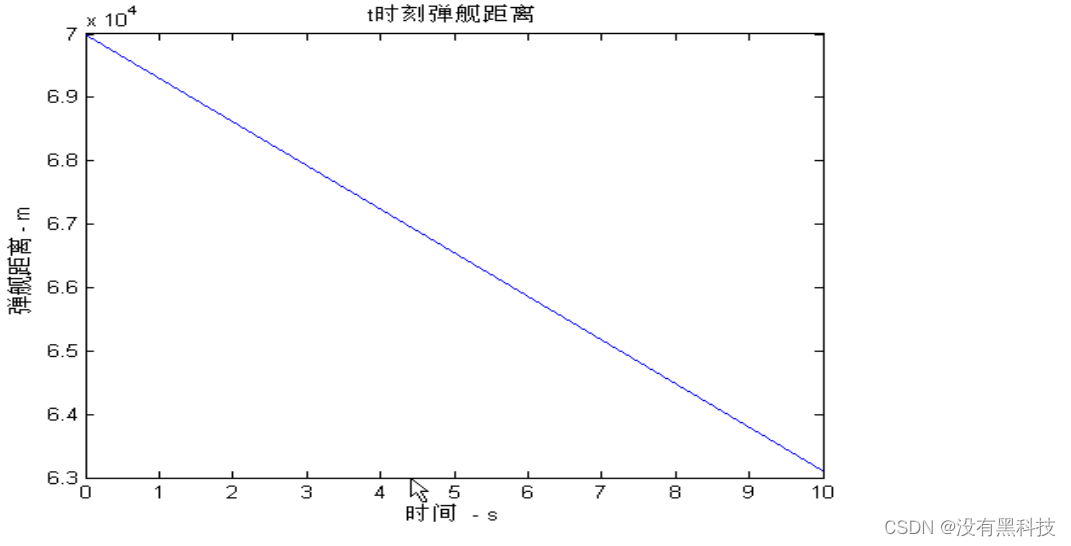

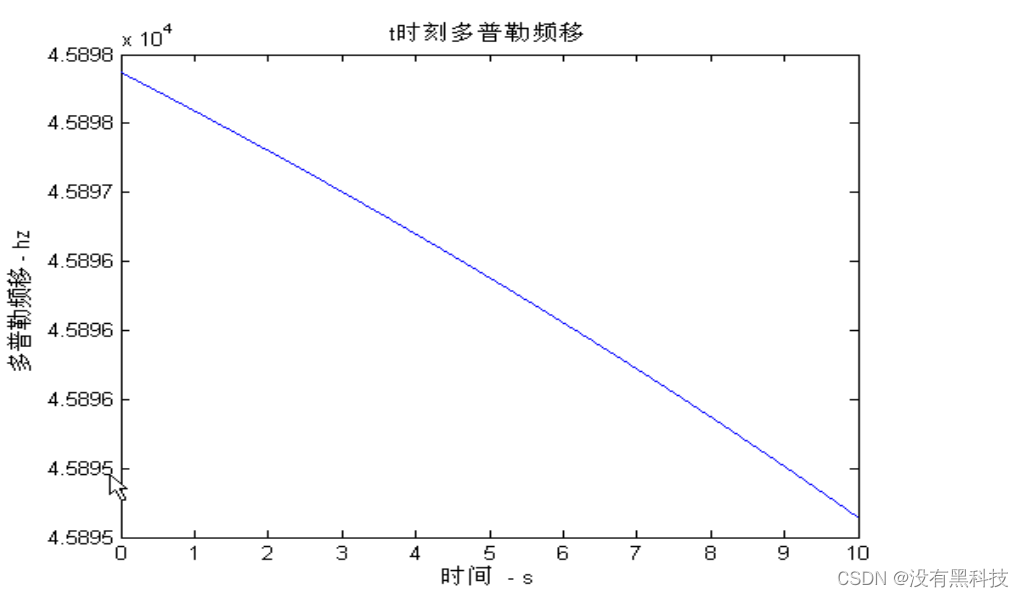

利用以上的关系式即可计算出第i个重复周期弹目间的距离和回波信号的多普勒频率.仿真程序代码见附录1的T_6.m.实验结果如下:

由仿真结果可知, 的变化不大,这表明相对速度的变化不大，同时可求得.
7. (1)相干积累:
由于相对速度的变化不大，所以在仿真时取定值。
仿真程序代码见附录1的T_7_1.m.实验结果如下:

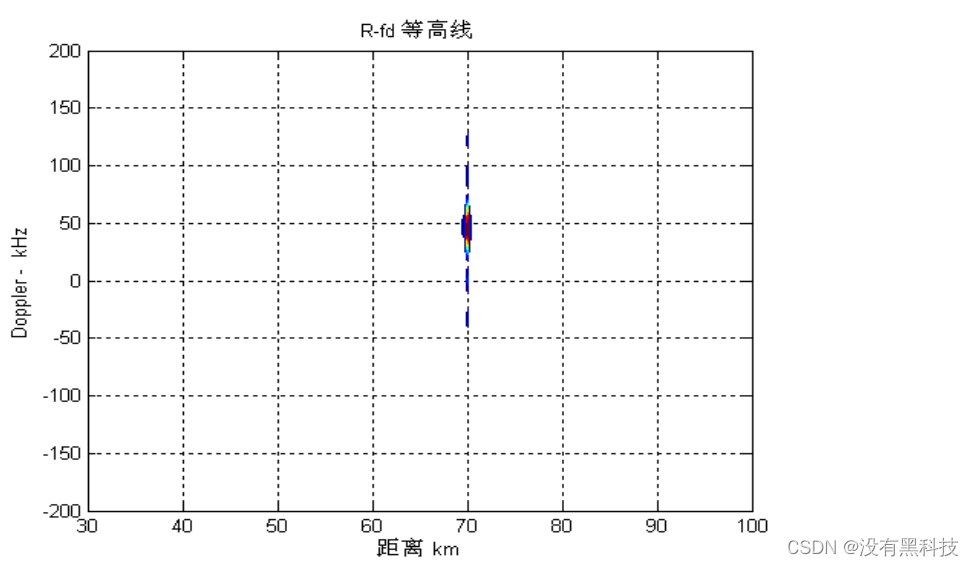

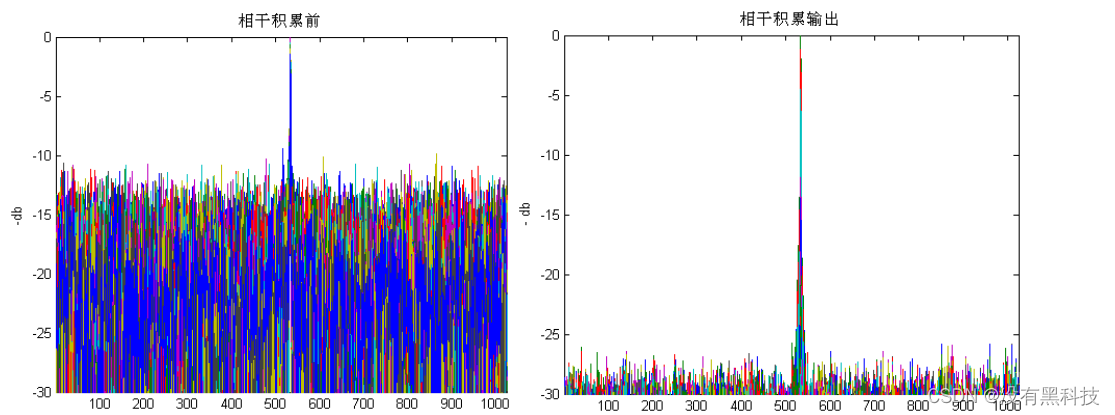

相干积累前后的信噪比情况如下图所示：

由仿真结果知，积累前匹配滤波器输出的信噪比为约12dB。已知M个脉冲相参积累可以将信噪比提高M倍，所以，64个脉冲相参积累后的信噪比将提高64倍（18db）。相干积累后输出的信噪比约30db，与预期效果相符。
(2)非相干积累：

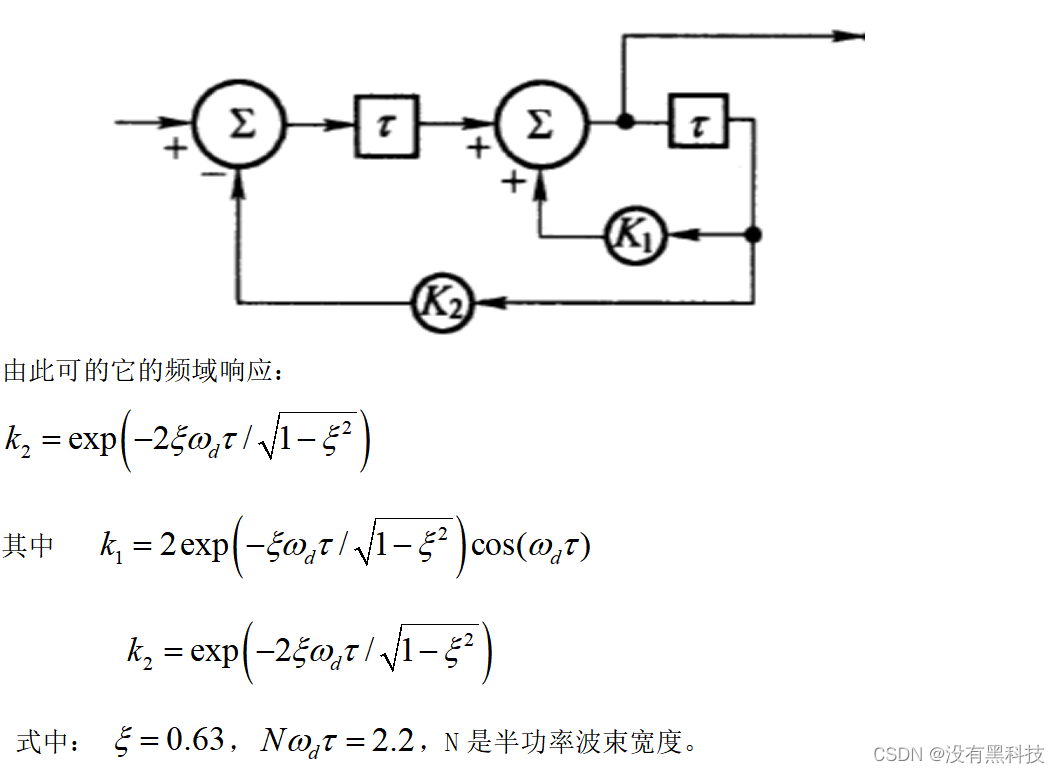

双极点滤波器的时域框图如下：

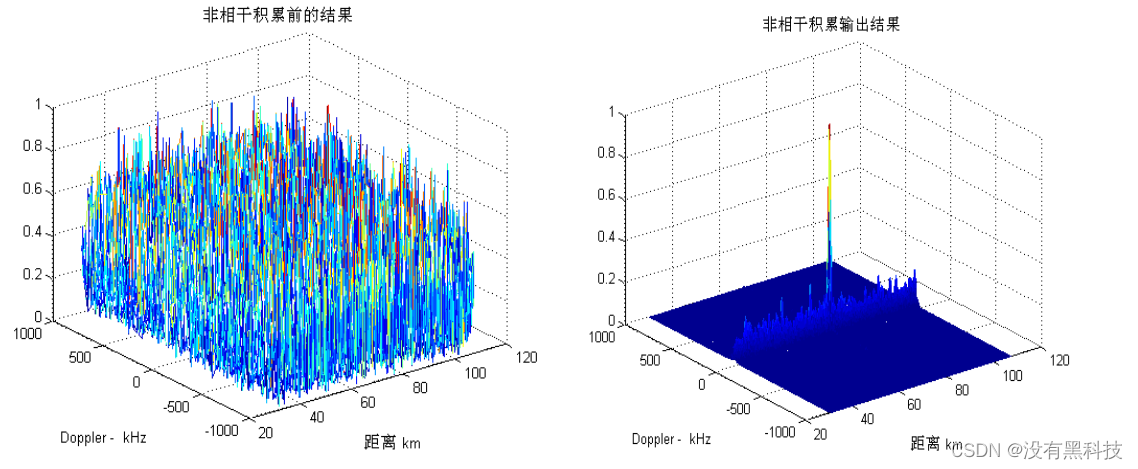

仿真程序代码见附录1的T_7_2.m.实验结果如下:

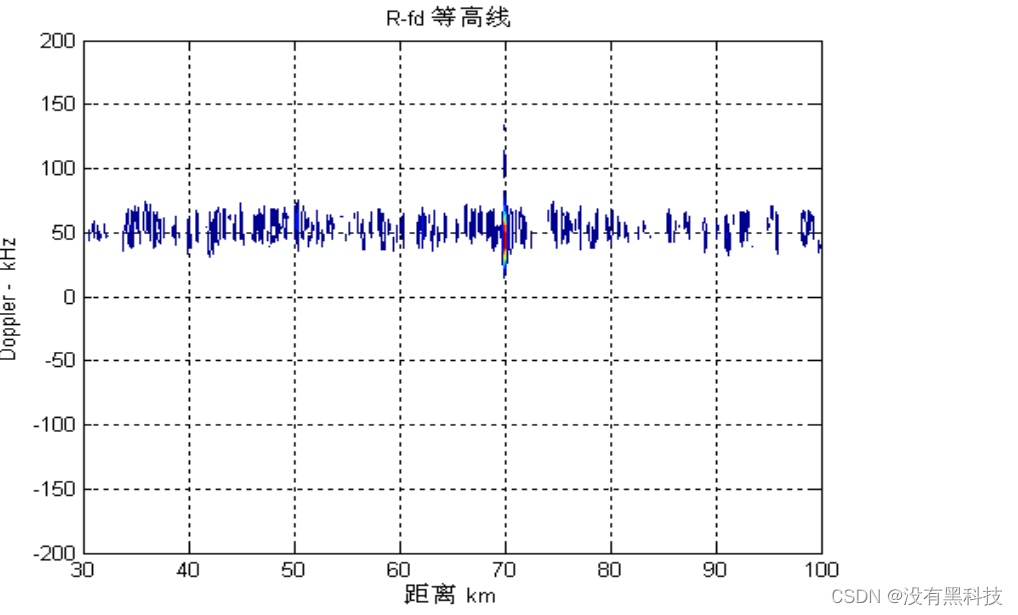

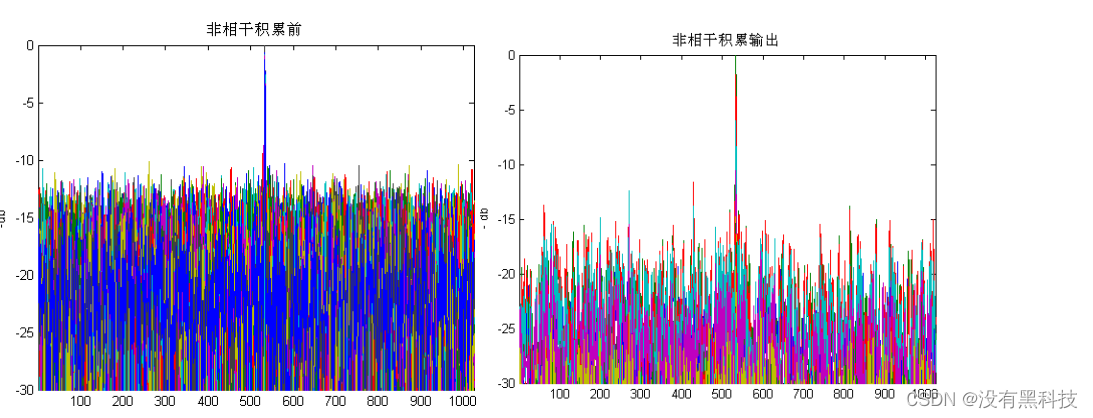

非相干积累前后的信噪比情况如下图所示：

由仿真结果知，积累前匹配滤波器的信噪比为约12dB。非相干积累后输出的信噪比约20db。将非相干的结果与相干积累的效果进行比较，可知，相干积累的效果明显优于非相干积累。

附录 1    程序代码

%%%%%%%% T_3.m %%%%
clear all
clc
clf
taup=1;       %脉冲宽度  100us
b=10;             %带宽
up_down=-1;         %up_down=-1正斜率， up_down=1负斜率
x=lfm_ambg(taup,b,up_down);  %计算模糊函数
taux=-1.1*taup:.01:1.1*taup;
fdy=-b:.01:b;
figure(1)
mesh(100*taux,fdy./10,x)       %画模糊函数
xlabel('Delay - \mus')
ylabel('Doppler - MHz')
zlabel('| \chi ( \tau,fd) |')
title('模糊函数')
figure(2)
contour(100.*taux,fdy./10,x)       %画等高线
xlabel('Delay - \mus')
ylabel('Doppler - MHz')
title('模糊函数等高线')
grid on
N_fd_0=(length(fdy)+1)/2;  % fd=0 的位置
x_tau=x(N_fd_0,:);         %  时间模糊函数
figure(3)
plot(100*taux,x_tau)
axis([-110  110  0 1])
xlabel('Delay - \mus')
ylabel('| \chi ( \tau,0) |')
title(' 时间模糊函数')
grid on
N_tau_0=(length(taux)+1)/2; % tau=0 的位置
x_fd=x(:,N_tau_0);           %  速度模糊函数
figure(4)
plot(fdy./10,x_fd)
xlabel('Doppler - MHz')
ylabel('| \chi ( 0,fd) |')
title(' 速度模糊函数')
grid on
x_db=20*log10(x+eps);
[I,J]=find(abs(x_db+6)<0.09); %取6db点的位置
I=(I-b/.01)/(1/.01);            %Doppler维 坐标变换
J=(J-1.1*taup/.01)/(1/.01);      %时间维 坐标变换
figure(5)                         %6db 的等高线
plot(J*100,I/10,'.')
axis([-110 110 -1 1])
xlabel('Delay - \mus')
ylabel('Doppler - MHz')
title('模糊函数 6db 的等高线')
grid on
%- - - - 模糊函数 - - -
function  x=lfm_ambg(taup,b,up_down)
% taup  脉冲宽度;
%  b    带宽;
%up_down=-1正斜率， up_down=1负斜率
eps=0.0000001;
i=0;
mu=up_down*b/2./taup;
for tau=-1.1*taup:.01:1.1*taup
    i=i+1;
    j=0;
   for fd=-b:.01:b
       j=j+1;
       val1=1-abs(tau)/taup;
       val2=pi*taup*(1-abs(tau)/taup);
       val3=(fd+mu*tau);
       val=val2*val3+eps;
       x(j,i)=abs(val1*sin(val)/val);
   end
end
%%%%%%%%%%%%%%%%%%

%T_4.m
%%%%%%%  利用频域处理方法进行脉冲压缩  %%%%%%%
clear all
clc
clf
eps = 1e-10;
Te=100e-6;       %脉冲带宽
Bm=1e6;           %调频
mu=Bm/Te;          %调频斜率
Ts=1/(2*Bm);        %采样周期
Ns=fix(Te/Ts);        %采样点数
Nf=1024;               % fft点数
t=0:Ts:Te-Ts;
y=exp(j*pi*mu*t.^2);   %脉冲压缩前的线形调频信号
yfft = fft(y,Nf) ;
h=zeros(1,Ns);
for i=1:Ns
    h(i)=conj(y(Ns-i+1));
end
hfft= fft(h,Nf);     % 匹配滤波器的频域响应
ycomp =abs(ifft(yfft .*hfft)); %脉冲压缩
maxval = max (ycomp);
ycomp = eps + ycomp ./ maxval;    % 利用最大值归一化
ycomp_db=20*log10(ycomp);   %取对数
%%%%%%%%%%%%%% 加窗处理 %%%%%%%
win = hamming(Ns)';
h_w=h.*win;       % 加窗
hfft_w=fft(h_w,Nf);     % 加窗的匹配滤波器的频域响应
ycomp_w = abs(ifft(yfft .*hfft_w)); %脉冲压缩
maxval1 = max(ycomp_w);
val=ycomp_w ;
ycomp_w = eps + ycomp_w ./ maxval;    % 利用ycomp的最大值归一化
ycomp_w1 = eps + val./ maxval1;    % 利用ycomp_w的最大值归一化
ycomp_w_db=20*log10(ycomp_w);   %取对数
ycomp_w1_db=20*log10(ycomp_w1);   %取对数
%%%%%%%%%%%%%%%%
tt =0:Ts:2*Te-Ts;
figure(1)
plot (tt,ycomp_db(1:2*Ns),'g')
axis([.2*Te 1.8*Te -60 0] )
xlabel ('t - seconds ');
ylabel(' db')
title('没有加窗的脉冲压缩输出')
grid on
figure(2)
plot (tt,ycomp_w1_db(1:2*Ns),'r')
axis([.2*Te 1.8*Te -60 0] )
xlabel ('t - seconds ');
ylabel(' db')
title('加窗的脉冲压缩输出')
grid on
figure(3)
plot (tt,ycomp_db(1:2*Ns),'g',tt,ycomp_w_db(1:2*Ns),'r')
axis([.7*Te  1.3*Te -60 0] )
xlabel ('t - seconds ');
ylabel(' db')
legend('未加窗','加窗');
title('脉冲压缩输出对比')
grid on
%%%%%%%%%

%  T_5.m
%%%%%%%%%SNR与距离的关系 %%%%%%
clear all
clc
eps=1e-10;
c = 3.0e+8; % speed of light
lambda =0.03; % 波长
pt=20;       %峰值功率
lambda=0.03;  %波长
tao=100e-6;    %发射脉冲宽度
G_db=30;                %天线增益 in db
sigma=1000;     %RCS
k=1.38e-23;    %  Boltzman's constant
To=290;         %标准室温
F_db=2;        % 噪声系数 in db
L_db=5;   % 系统损失 in db
R=70e3:-100:0;  %距离
val=10*log10((pt*tao*lambda^2*sigma)/((4*pi)^3*k*To))+
2*G_db-F_db-L_db;
SNR=val-40*log10(R);
figure(1)
plot(R./1e3,SNR)
title('SNR与距离的关系')
xlabel('距离 - km')
ylabel('SNR - db')
grid on
SNR1=val-40*log10(70e3)%计算R=70km时的SNR
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

% T_6.m
clear all
clc
lembda=0.03;   %波长
fr=1200;     %重复频率
tra=180/pi;  % 度到弧度的转化量
alpha=31/tra; %      t=0时弹舰径向与目标航向的夹角
alpha_p=30/tra;%       导弹运动方向与目标航向的夹角
Ro=70e3;        %   t=0时的弹舰距离
Vs=10;           %   舰船速度
Va=680;           %  导弹速度
OM=Ro*sin(alpha);  %   t=0时 弹舰垂直距离
MP=Ro*cos(alpha);   %  t=0时 弹舰垂直距离
%%%%%%%%%%%%%%
t=0:1/fr:10;
OM_t=OM-0.5*Va.*t;   %   t时刻 弹舰垂直距离
MP_t=MP-Vs.*t-sqrt(3)*Va.*t/2;%   t时刻 弹舰垂直距离
alpha_t=atan(OM_t./MP_t); %t时刻弹舰径向与目标航向的夹角
R_t=OM_t./sin(alpha_t); %t时刻弹舰距离
% t时刻弹舰径向速度
vd_t=(sqrt(3)/2*Va+Vs).*cos(alpha_t)+0.5*Va.*sin(alpha_t);
fd_t=2*vd_t/lembda; %t时刻多普勒频移
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
figure(1)
plot(t,R_t)
title ('t时刻弹舰距离')
xlabel('时间  - s')
ylabel('弹舰距离 - m')
figure(2)
plot(t,fd_t)
title('t时刻多普勒频移')
xlabel('时间  - s')
ylabel('多普勒频移 - hz')

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%T_7_1.m
% 相干积累
clear all
clc
clf
c=3e8;     % speed of light
Te=100e-6;  % 发射脉冲宽度
Be=1e6;       %带宽
mu=Be/Te;       %调频斜率
Ts=1/(2*Be);      %采样频率
Ro=70e3;        % 起始距离
fo=c/0.03;       % 中心频率
Vr=688;            %径向速度
t=0:Ts:Te-Ts;
W=exp(j*pi*mu*t.^2);
Wf=fft(W,1024);
%%%%%%%%%%%%%%%%%%%%%%%
nnn=fix((Ro-30e3)/75);%采样的起始位置,从30km开始采样
R=0:75:15e3-75;    %在30km和45km之间采样，采样间隔75m
for i=1:200
    for k=1 :64
        Ri(k,i)=R(i)-Vr*Ts*(k-1);
    end
end
taoi=2*Ri/c;
echo=10^0.225*0.707*(randn(64,1024)+j*randn(64,1024));
j=sqrt(-1);
for i=1:64    %回波信号
  echo(i,nnn:nnn+199)=echo(i,nnn:nnn+199)+...
           exp(-j*2*pi*fo*taoi(i,:)+j*pi*mu*taoi(i,:).^2);
end
for i=1:64     %脉冲压缩
     sp2(i,:)=ifft(fft(echo(i,:),1024).*conj(Wf),1024);
 end
 for k=1:1024      % 相干积累
     sct(:,k)=abs(fftshift(fft(sp2(:,k),256)));
 end
 sct=sct./max(max(sct));%归一化
 sp=sp2./max(max(sp2));%归一化
 %积累前后信噪比输出
 figure(1)
 plot(20*log10(abs(sp')))
 ylabel('-db')
 title('相干积累前')
 axis([1  1024 -30 0])
 figure(2)
 plot(20*log10(sct'))
 ylabel(' - db')
 title('相干积累输出')
 axis([1  1024 -30 0])
 %%%%%%%%%积累结果输出
r=((1:1024)*75+30e3)./1e3;
dp=(-128:127)*(Be/128)/1e3;
figure(1)
mesh(r,dp,sct)
xlabel('距离 km')
ylabel('Doppler -  kHz')
title('相干积累输出结果')
figure(2)
contour(r,dp,sct)
axis([30 100 -200 200])
xlabel('距离 km')
ylabel('Doppler -  kHz')
title('R-fd 等高线')
grid on
dp=(-32:31)*(Be/32)/1e3;
figure(3)
mesh(r,dp,abs(echo)/max(max(abs(echo))))
xlabel('距离 km')
ylabel('Doppler -  kHz')
title('相干积累前的结果')

%  T_7_2.m
% 非相干积累
clc
clear all
c=3e8;     % speed of light
Te=100e-6;  % 发射脉冲宽度
Be=1e6;       %带宽
mu=Be/Te;       %调频斜率
Ts=1/(2*Be);      %采样频率
Ro=70e3;        % 起始距离
fo=c/0.03;       % 中心频率
Vr=688;            %径向速度
fr=1200;     %重复频率
t=0:Ts:Te-Ts;
W=exp(j*pi*mu*t.^2);
Wf=fft(W,1024);
%%%-------  双极点滤波器 -----%%%%%%
sheta_3_db=6.4;  %半功率波束宽度
v=30;              %  天线的搜索速度
N=sheta_3_db*fr/v;
wd_tao=2.2/N;
xi=0.63;
k1=2*exp(-xi*wd_tao/sqrt(1-xi^2))*cos(wd_tao);
k2=exp(-2*xi*wd_tao/sqrt(1-xi^2));
NN=64;
w=-pi:pi/NN:pi-pi/NN;
j=sqrt(-1);
H=exp(-j.*w)./(1-k1*exp(-j*w)+k2*exp(-2*j.*w));
h=ifft(H,64);
%%- - - - 信号处理 - - - %
nnn=fix((Ro-30e3)/75);%采样的起始位置,从30km开始采样
R=0:75:15e3-75;    %在30km和45km之间采样，采样间隔75m
for i=1:200
    for k=1 :64
        Ri(k,i)=R(i)+Vr*Ts*(k-1);
    end
end
taoi=2*Ri/c;
echo=10^0.275*0.707*randn(64,1024)+j*randn(64,1024);
j=sqrt(-1);
for i=1:64      %回波信号，加随机相位模拟非相干信号
   echo(i,nnn:nnn+199)=echo(i,nnn:nnn+199)...
       +exp(-j*2*pi*fo*taoi(i,:)+j*pi*mu*taoi(i,:).^2 ...
             +j*2*pi*rand*ones(1,200));
end
for i=1:64     %脉冲压缩
     sp2(i,:)=ifft(fft(echo(i,:),1024).*conj(Wf),1024);
end
for i=1:1024 %用双极点滤波器进行非相干积累
       isct(:,i)=conv((sp2(:,i)),h)';
end
for k=1:1024
    sct(:,k)=abs(fftshift(fft(isct(:,k),256)));
end
 sct=sct./max(max(sct)); %归一化
 sp2=sp2./max(max(abs(sp2))); %归一化
 %积累前后信噪比输出
 figure(1)
 plot(20*log10(abs(sp2')))
 ylabel('-db')
 title('非相干积累前')
 axis([1  1024 -30 0])
 figure(2)
 plot(20*log10(sct'))
 ylabel(' - db')
 title('非相干积累输出')
 axis([1  1024 -30 0])
 %%%%%%%%%积累结果输出
 r=((1:1024)*75+30e3)./1e3;
 dp=(-128:127)*(Be/128)./1e3;
 figure(3)
 mesh(r,dp,sct)
xlabel('距离 km')
ylabel('Doppler -  kHz')
title('非相干积累输出结果')
 figure(4)
 contour(r,dp,sct)
 axis([30 100 -200 200])
xlabel('距离 km')
ylabel('Doppler -  kHz')
title('R-fd 等高线')
 grid on
 dp=(-32:31)*(Be/32)/1e3;
figure(5)
mesh(r,dp,abs(echo)/max(max(abs(echo))))
xlabel('距离 km')
ylabel('Doppler -  kHz')
title('非相干积累前的结果')
%%%%%————————%%%%%%
