前言

提示：这里为本文要记录的大概内容

最近刚接触此产品，为后续调试时出现遗忘问题，谨以此片博客为记录。

---

提示：以下是本篇文章正文内容

一、分布式电源接入单元

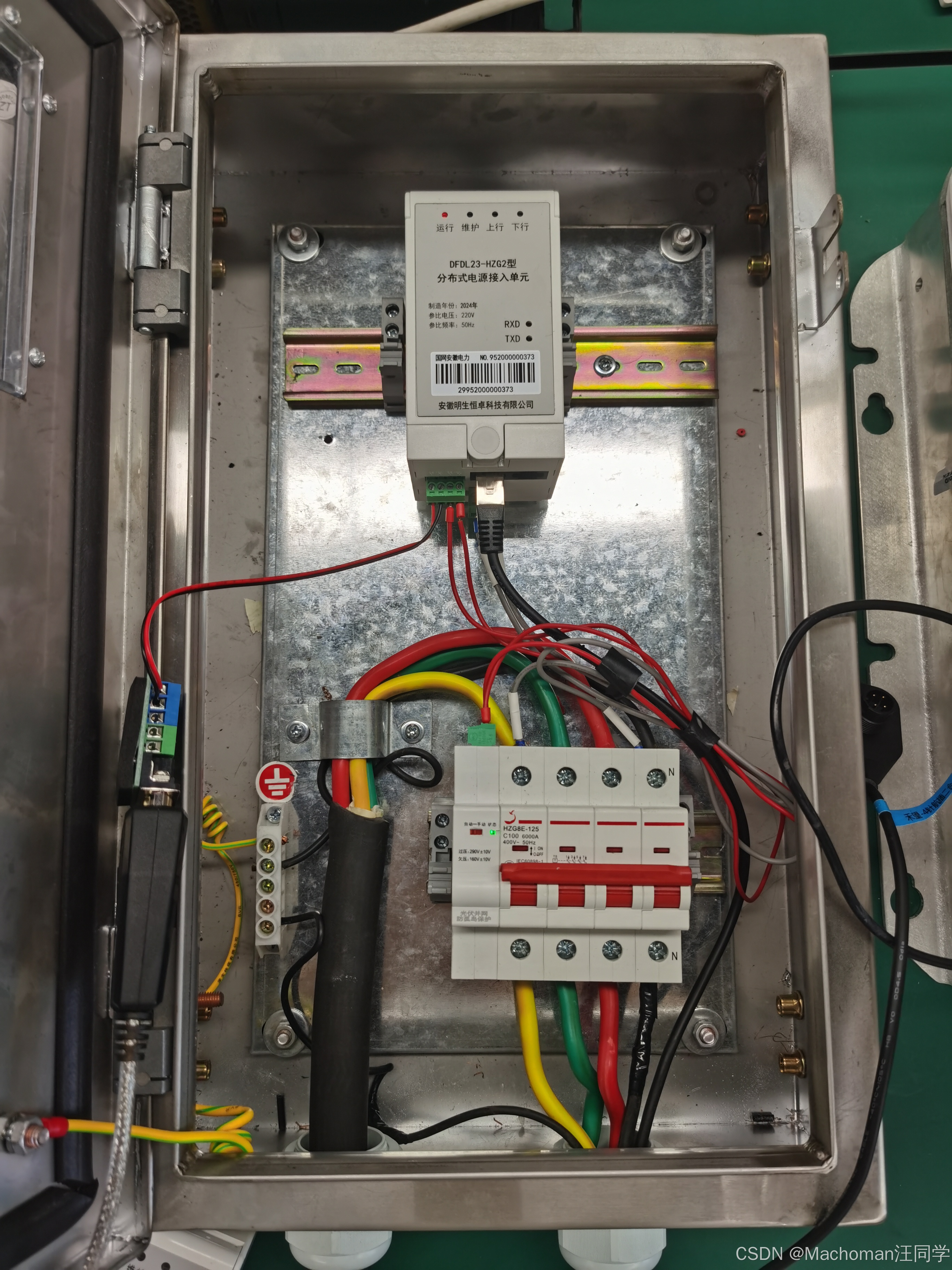

分布式电源接入单元实物图如下图所示：

二、终端维护软件

1.使用界面

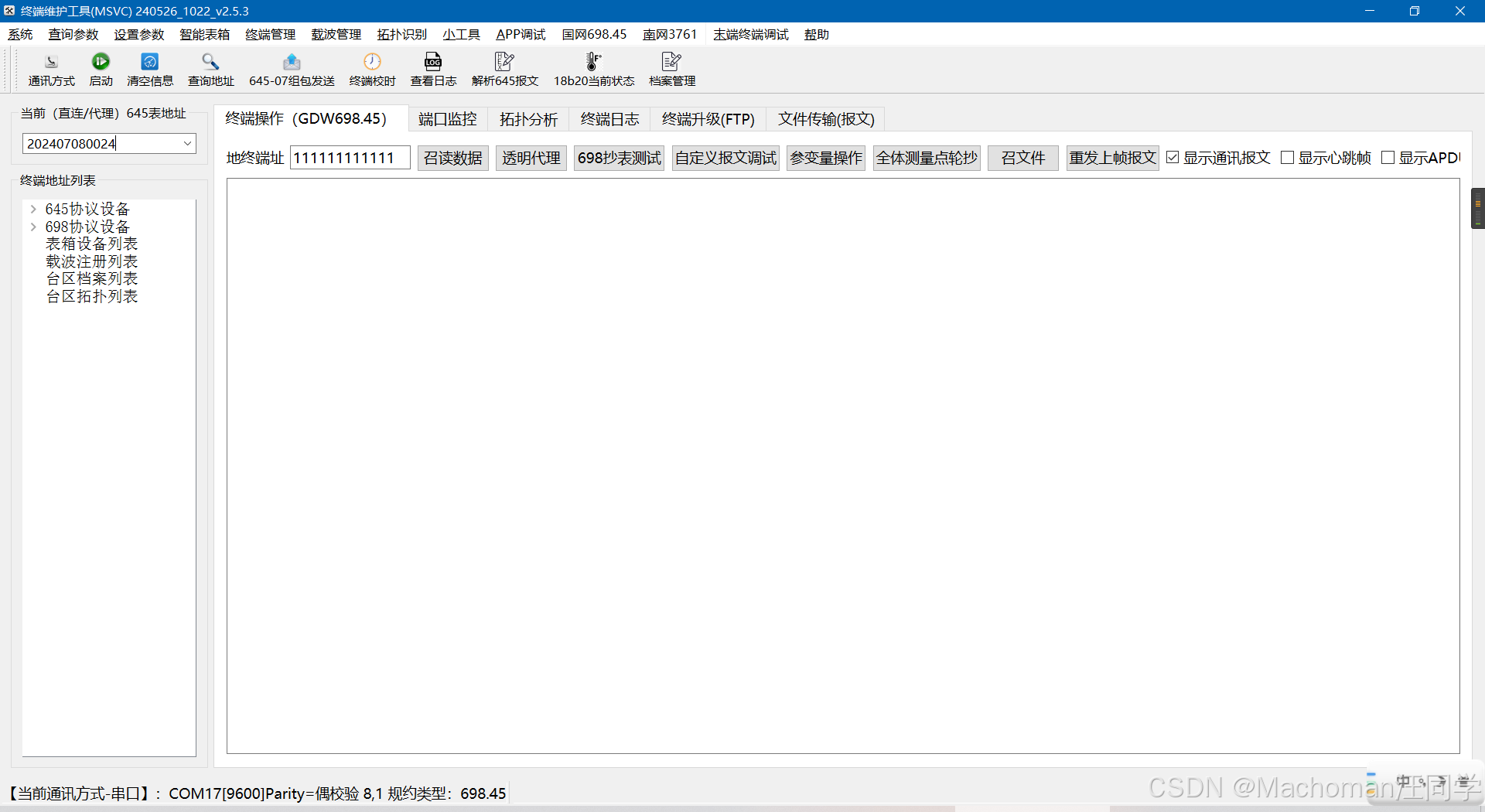

分布式电源接入单元—终端维护软件，维护界面如下图所示：

2.串口配置

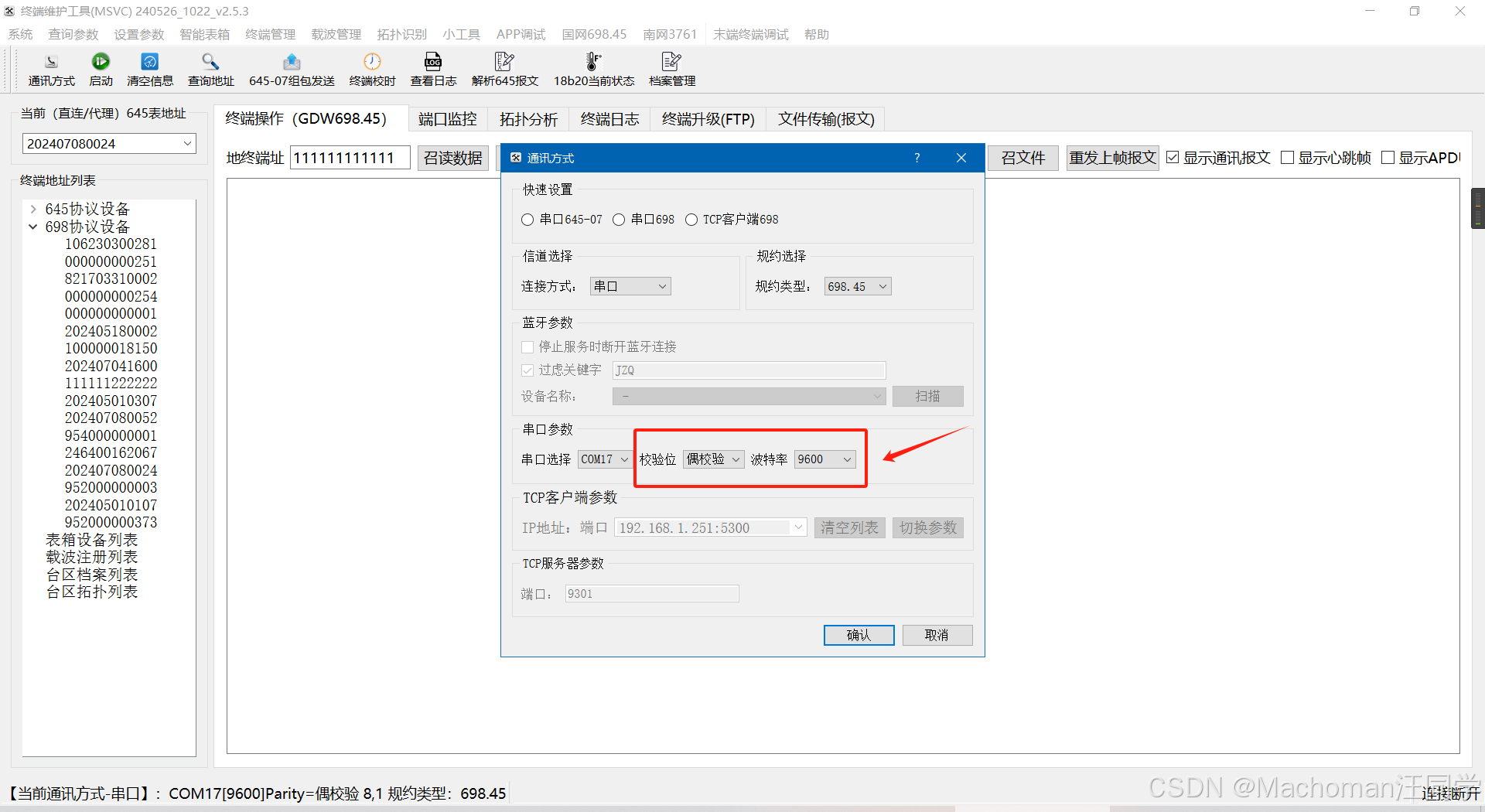

串口选择<设备管理器>所识别的485串口号，校验位为：偶检验，波特率为9600.

3.获取通讯地址

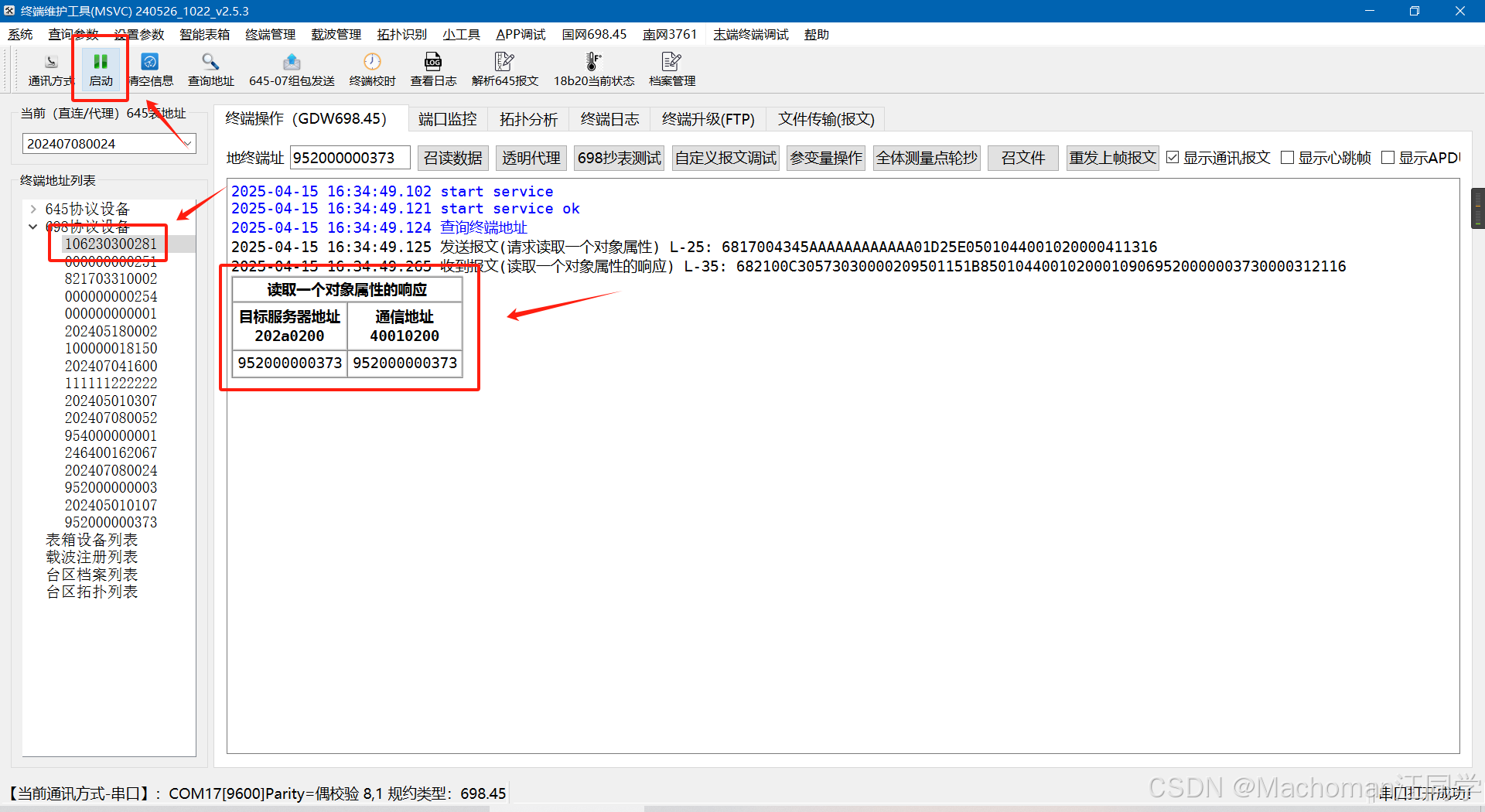

在左侧<终端地址列表—698协议设备>任意选择一个<地址终端>如图选择第一个，再点击左上角的绿色的<启动>按钮，即可获取<目标服务器地址>和<通信地址>为连接成功。

4.末端终端调试

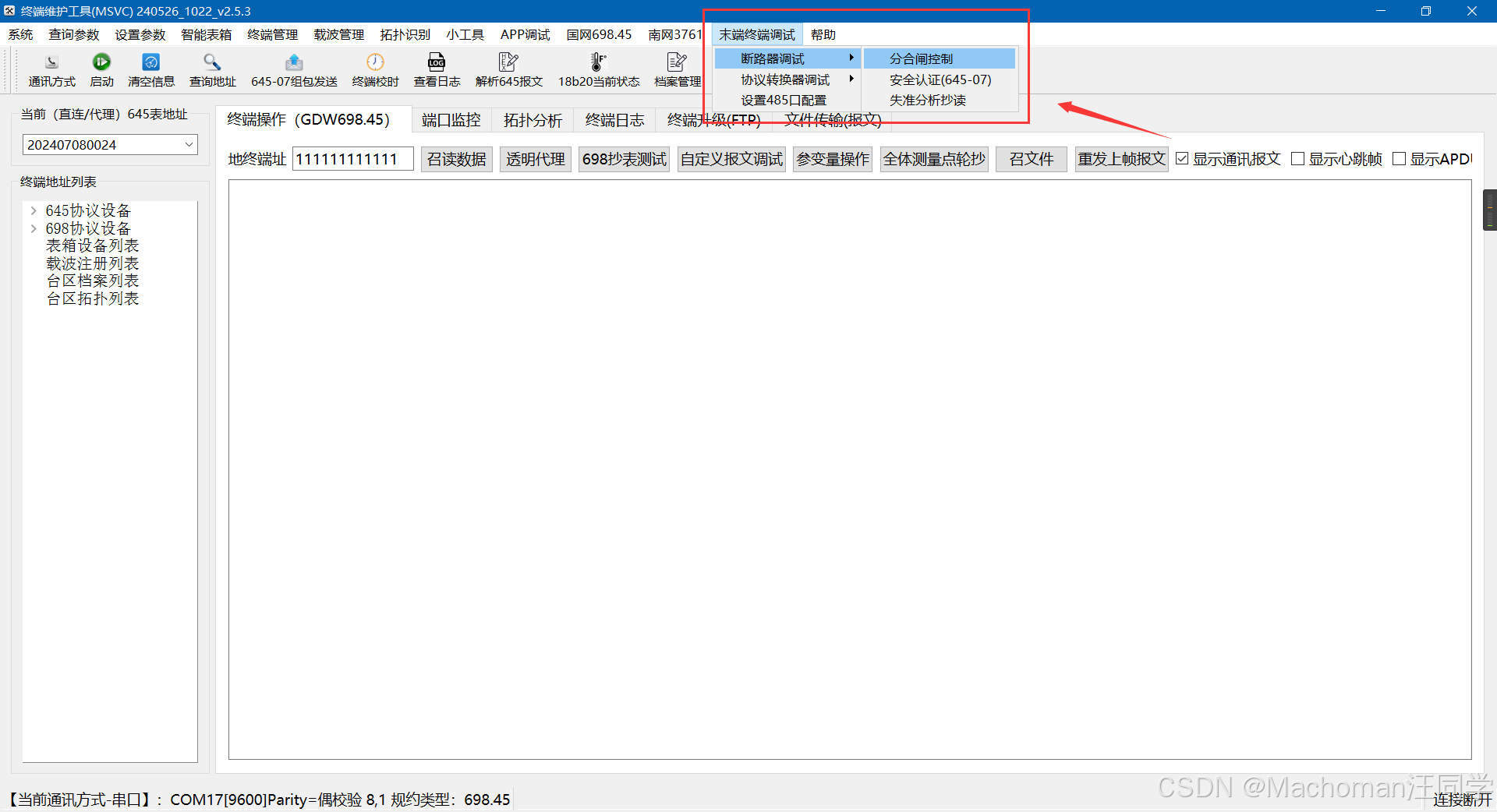

点击右上角的<末端终端调试>在子选项里选择<断路器调试>，然后再<断路器调试>子选项里选择<分合闸控制>.

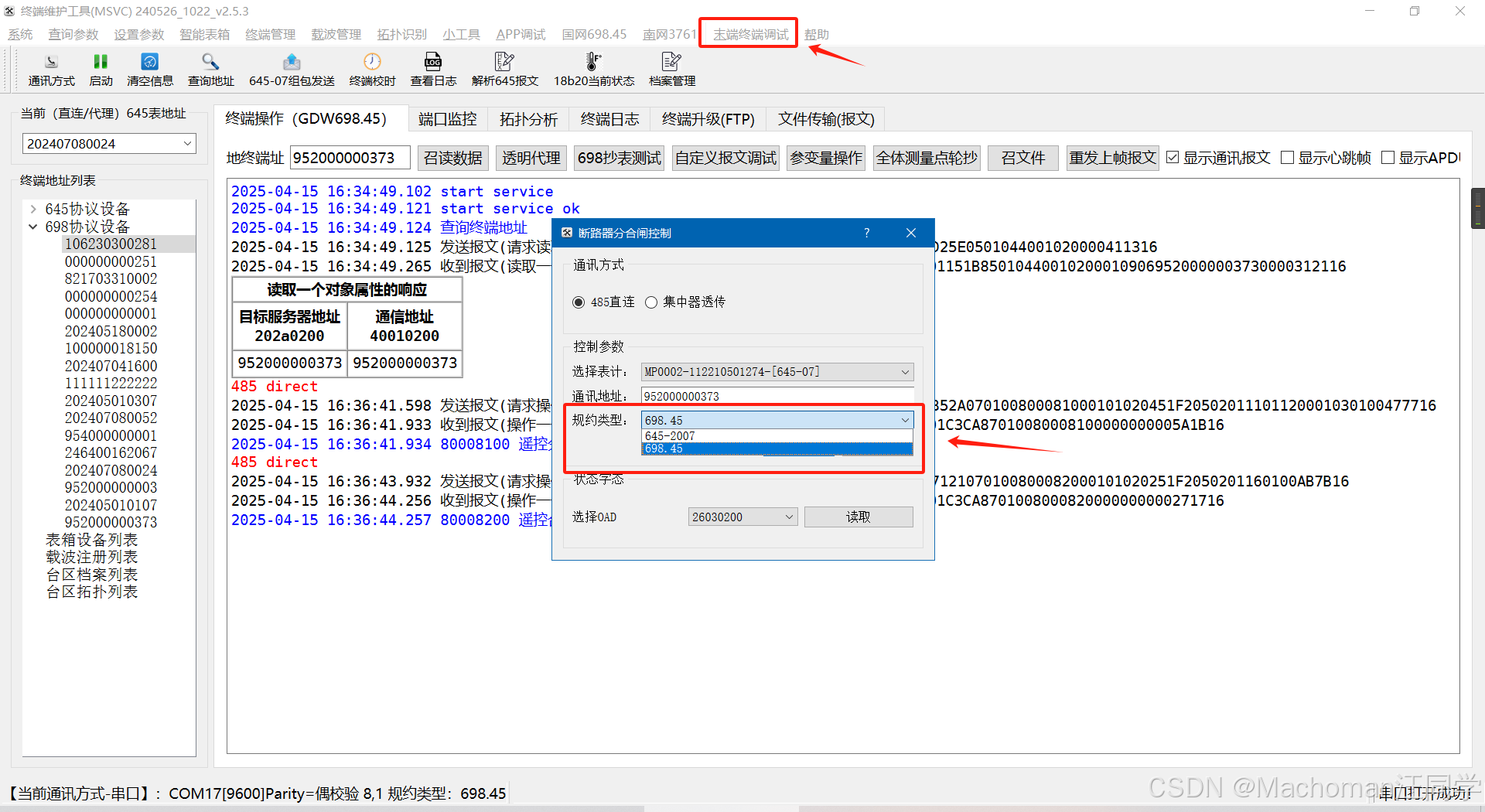

断路器分合闸控制界面选择<规约类型—698.45>，其余设置默认即可。

---

总结

最近刚接触此产品，为后续调试时出现遗忘问题，谨以此片博客为记录。
