Qt开发：ImagePlay 可视化图像处理系统的核心架构

       IPProcessGridScen， IPProcessGrid， IPProcessStep&IPProcessEdge四个类构成了 ImagePlay可视化图像处理系统的核心架构，分别对应 MVC 模式中的不同角色。

IPProcessGridScene (Model-View 中间层)

  IPProcessGridScene继承自 QGraphicsScene， 是 图像处理流程的视觉化与管理核心，负责将算法节点（如OpenCV操作）以网格形式组织，并处理用户交互逻辑

• 核心职责：
  ✓ 管理所有 IPProcessStep 和 IPProcessEdge 的存储
  ✓ 处理拖放事件和场景布局
  ✓ 维护处理步骤的拓扑关系

• 关键数据：

  QList<IPProcessStep*> _steps;   // 步骤集合
  QList<IPProcessEdge*> _edges;   // 连接线集合
  IPProcessEdgeTmp* _tmpArrow;    // 临时连接线可视化

IPProcessGrid (View-Controller)

  IPProcessGrid 继承自 QGraphicsView，负责管理图像处理节点的网格布局和流程连接。
IPProcessGrid 的作用是：维护所有节点（IPProcess）的二维网格布局（行列排布），以及管理节点间的数据连接（如将“图像输入”节点连到“滤波器”节点）。

• 核心职责：
  ✓ 作为场景的视图容器（管理缩放、滚动等）
  ✓ 控制处理流程的执行（构建队列、线程管理）
  ✓ 处理键盘/鼠标高级交互（拖拽节点、删除、连线等）

• 关键协作：

  IPProcessGridScene* _scene;  // 关联的场景对象
  void execute() {
    _scene->steps()...        // 获取步骤进行执行
  }

• 与场景（Scene）的关系

  • IPProcessGrid 可能作为数据模型（Model），而 IPProcessGridScene是其对应的可视化图形场景（基于Qt的 QGraphicsScene）。

  • 类似 MVC 模式：Grid 存储逻辑数据，GridScene 负责渲染和交互。

IPProcessStep (Model 元素)

  IPProcessStep 继承自 QGraphicsItem，用于表示图像处理流水线中的单个步骤或节点（例如高斯模糊、边缘检测等操作）。

• 核心职责：
  ✓ 单个处理步骤的可视化呈现
  ✓ 管理输入/输出连接关系
  ✓ 封装处理逻辑（通过 IPLProcess）

• 关键数据流：

  QList<IPProcessEdge*> _edgesIn;   // 输入连接
  QList<IPProcessEdge*> _edgesOut;  // 输出连接
  IPLProcess* _process;             // 实际处理逻辑

IPProcessEdge(Model 元素)

      IPProcessEdge继承自 QGraphicsItem，用于表示节点间连接关系（数据流边）的类，负责管理处理节点（IPProcessStep 或 IPProcess）之间的数据传输逻辑

核心职责：

• 描述数据流向：定义图像处理流水线中节点间的连接关系（例如：将“灰度化”节点的输出传递给“边缘检测”节点）。

• 数据传递控制：管理连接的有效性（如类型检查、防止循环依赖）。

• 可视化绑定：为图形界面（如 IPProcessGridScene）提供连线的起点、终点坐标等信息。

协同工作流程示例

1. 用户添加步骤：

   • IPProcessGrid 接收拖放事件

   • 委托给 IPProcessGridScene 创建 IPProcessStep

   • 场景通知视图更新显示

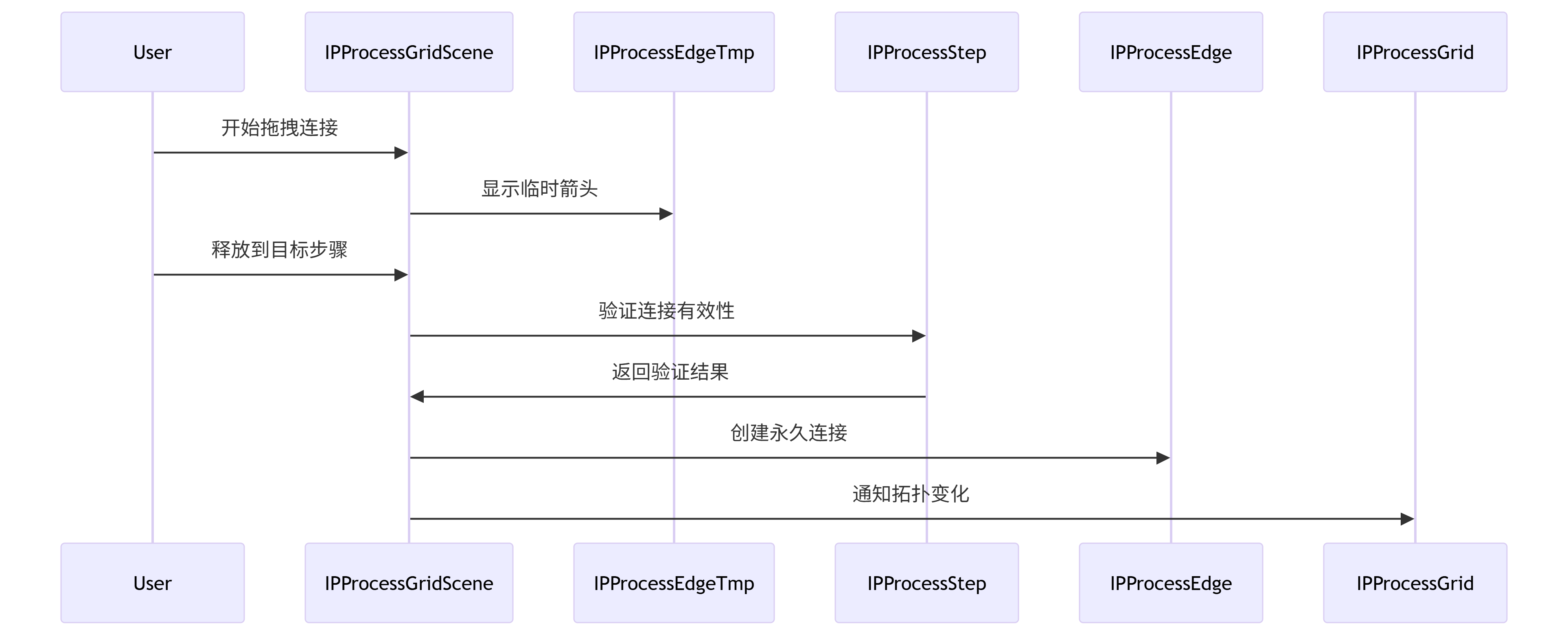

2. 创建连接：



3. 执行流程：

   // 在 IPProcessGrid 中
   void execute() {
     auto steps = _scene->steps();  // 从场景获取步骤
     buildQueue(steps);            // 构建执行队列
     _thread->execute(queue);      // 线程执行
   }

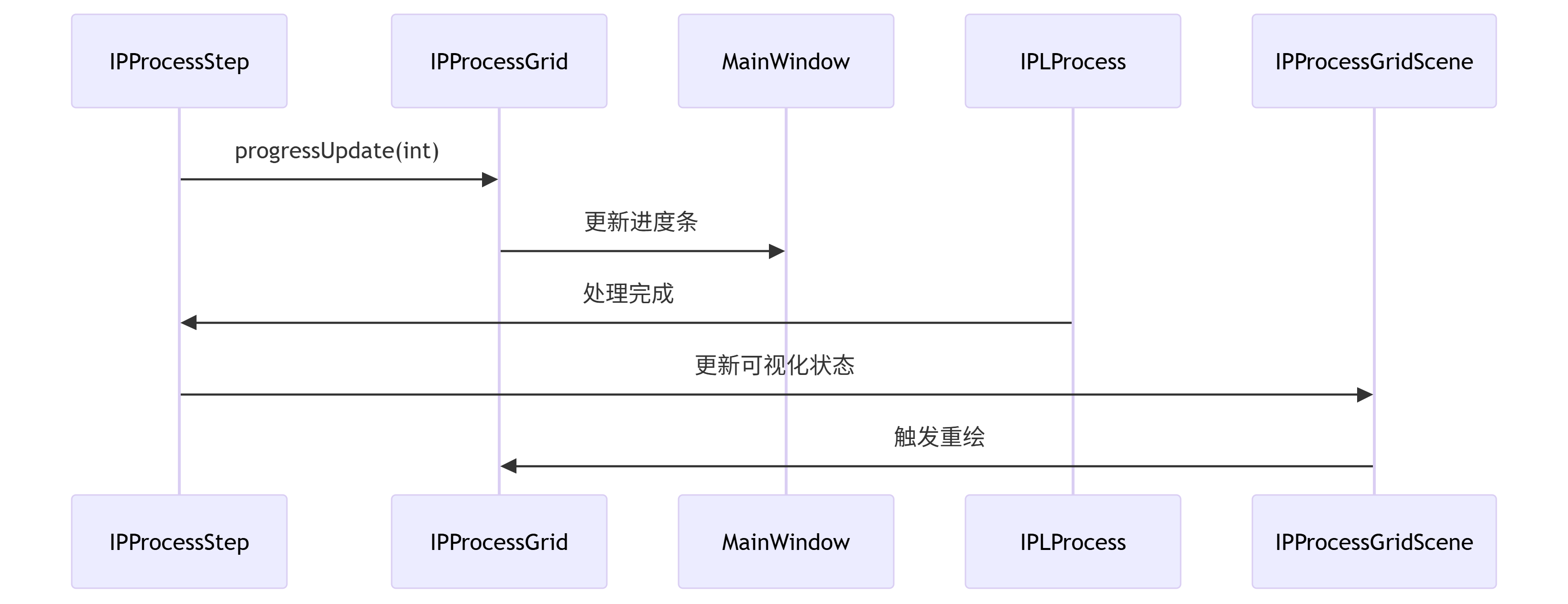

4. 数据反馈：



设计亮点：

1. 职责分离：

   • Scene 专注拓扑关系管理

   • View 专注交互和执行控制

   • Step 专注单个元素状态

2. 事件传播：

   // 典型的事件传递路径
   QGraphicsView (IPProcessGrid)
   → QGraphicsScene (IPProcessGridScene)
   → QGraphicsItem (IPProcessStep)

3. 性能优化：

   • 增量更新（仅标记脏节点）

   • 智能重绘（通过 boundingRect 计算）

   • 异步执行（通过 IPProcessThread）

这四个类的设计体现了Qt图形视图框架的最佳实践，完美平衡了可视化交互与数据处理的需求。
