UG\NX二次开发 获取对象的边界包容盒 UF_MODL_ask_bounding_box

最新推荐文章于 2024-05-28 08:50:56 发布
最新推荐文章于 2024-05-28 08:50:56 发布
阅读量822 收藏 1
点赞数
分类专栏： 里海NX二次开发3000例 文章标签： c++ 开发语言 算法 UG二次开发 NX二次开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/WangPaiFeiXingYuan/article/details/131703346
版权
本文介绍了UG/NX二次开发中使用UF_MODL_ask_bounding_box函数获取对象边界包容盒的方法，强调该方法仅提供绝对坐标系下的快速但不精确的结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章作者：里海
来源网站：https://blog.csdn.net/WangPaiFeiXingYuan

简介：

获取对象的边界包容盒 UF_MODL_ask_bounding_box，只能得到绝对坐标系下的边界包容盒，速度快，结果不精确。

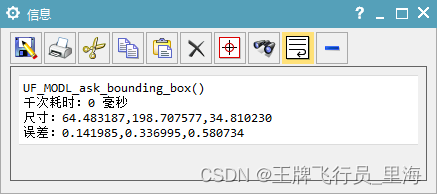

效果：



代码：

//UF_MODL_ask_bounding_box
#include "me.hpp"
#include <iostream>
#include <chrono>

extern DllExport void ufusr(char* param, int* returnCo
