✅ 通过对【计算机与UNIX汇编原理 ① ~ ⑫】的学习，我们已经大致掌握了汇编程序设计的相关知识

接下来，我将其分栏名改为【计算机原理与接口技术(UNIX) 】，重点将放在 “计算机原理与接口技术” 上

通信的英文：Communication

上一篇文章链接:【计算机原理与接口技术(UNIX)⑰】——微型计算机系统的串行通信 [ 8250 + 具体样例 + 上机实验].
下一篇文章链接:【计算机原理与接口技术(UNIX)⑲ 完结篇】——可编程计数器 8254 [ 流光发生器、8254工作方式检测程序的设计].

一、本章导语

● 本文脉络：
① 首先会介绍可编程并行输入输出芯片 8255A 的内部结构、外部引脚、控制字和3种工作方式。
② 其次讲初始化编程与应用编程(LED + 打印机)。

● 本文重点内容：
① 8255A 芯片内部有3个8位的输入输出端口。（即 A 口、B 口和 C 口）
② 8255A 的端口编址与读写操作。
③ 8255A 的控制字。（即 “方式控制字” 和 “C 口按置0/按位置1控制字”）
④ 8255A 的3种工作方式。
[1] 方式 0 —— 基本型输入输出方式（包括其工作过程）
[2] 方式 1 —— 选通型输入输出方式（包括其工作过程和对应的联络信号） ⭐️⭐️
[3] 方式 2 —— 双向数据传输方式
⑤ 8255A 的各数据口的工作方式。
⑥ 8255A 的初始化编程与应用编程。

● 并行通信：同时将数据的所有位进行传输，传输速度比串行通信快。但是，因为其硬件开销大，系统费用高，不适用于远距离数据传输。

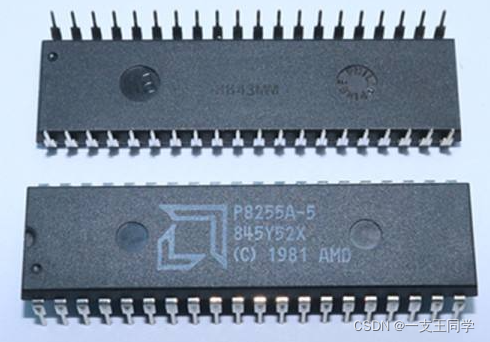

● 8255A 是微型计算机系统中应用最广的可编程并行接口芯片之一，具有40条引脚，使用单一+5V电源，实物图如下：

在这里插入图片描述

二、8255A 的内部结构与外部引脚

● 8255A 的内部结构如下图所示：【简单看看就行，有兴趣的话，可以数数里面刚好38个引脚，还有两个是电源和接地线】
在这里插入图片描述

◆ 对上图的说明：
① 24根端口数据线 —— 接外设
[1] PA₇ ~ PA₀ 为 A (端)口数据线
[2] PB₇ ~ PB₀ 为 B (端)口数据线
[3] PC₇ ~ PC₀ 为 C (端)口数据线

② 8根系统数据线 —— 接 CPU 的 D₇ ~ D₀

③ 6根输入控制线
[1] RESET：复位信号，RESET = 1 时，8255 内部复位，所有内部寄存器清零，A、B、C 三个端口自动为输入端口
[2] $\overline{CS}$ ：片选信号，CS = 0 时，该芯片被选中
[3] $\overline{RD}$ ：来自 CPU 的 I/O 读命令
[4] $\overline{WR}$ ：来自 CPU 的 I/O 写命令
[5] A₁、A₀：通常接 CPU 的地址线 A₁、A₀。

④ 电源线：+5V，地线

⑤ 端口：8255A 有4个端口寄存器 —— 接口电路中能和 CPU 直接交换信息的寄存器。【即上图中的最右边 4 个方框】

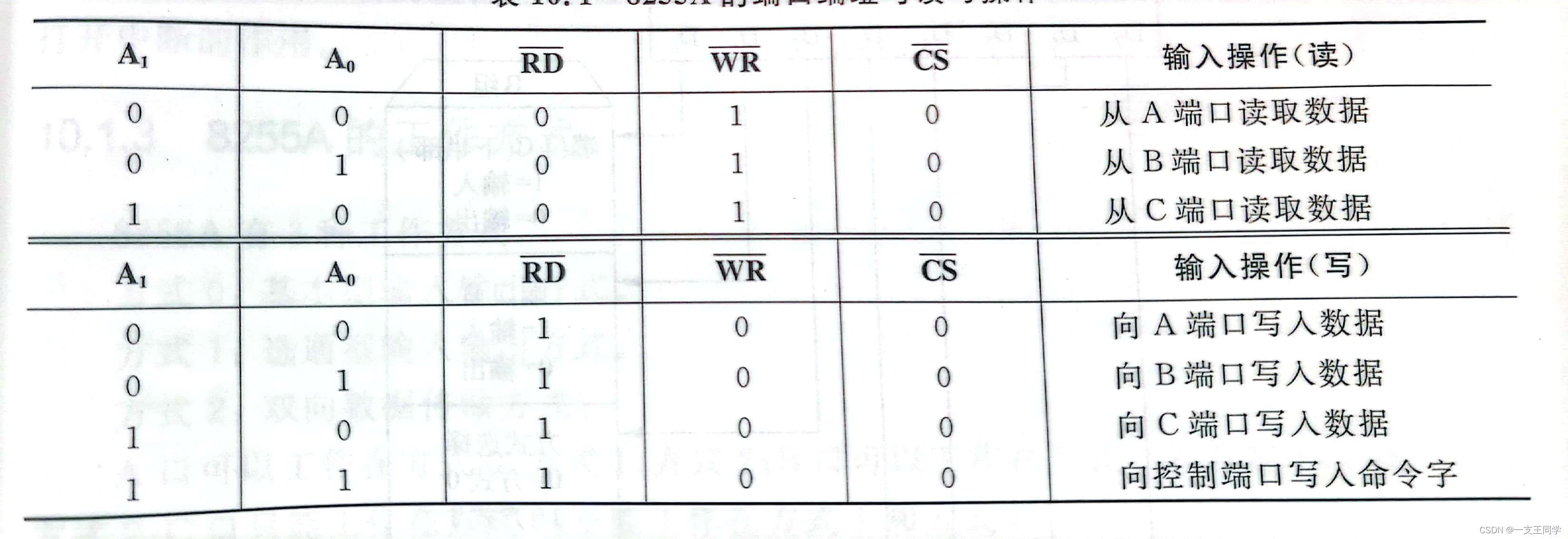

● 8255A 端口编址与读写操作：A₁、A₀ 是端口选择信号，当 $\overline{CS}$ 有效时，即可根据 A₁、A₀ 的组合来选择 8255A 的端口数据寄存器和控制寄存器。其操作表如下：

在这里插入图片描述
◆ 补充说明：
① A 数据口地址 = 60H
② B 数据口地址 = 61H
③ C 数据口地址 = 62H
④ 控制口地址 = 63H

三、8255A 控制字

● 8255A 有 2 个控制字：“方式选择控制字” 和 “C 口按位置0/置1命令字”。

● 两个控制字共用一个端口地址，用的是特征位 D₇ 来区分。若 D₇ = 1，则该控制字为方式控制字，若 D₇ = 0，就是后面一种。需注意的是，控制字必须写入控制寄存器才能有效。

3.1 方式控制字

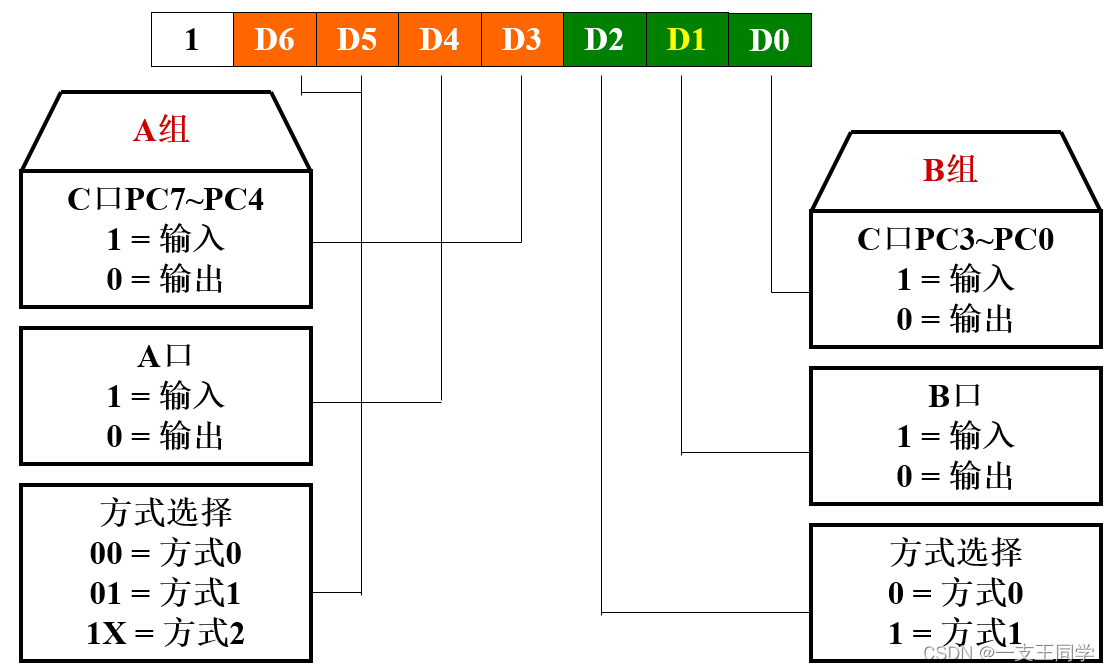

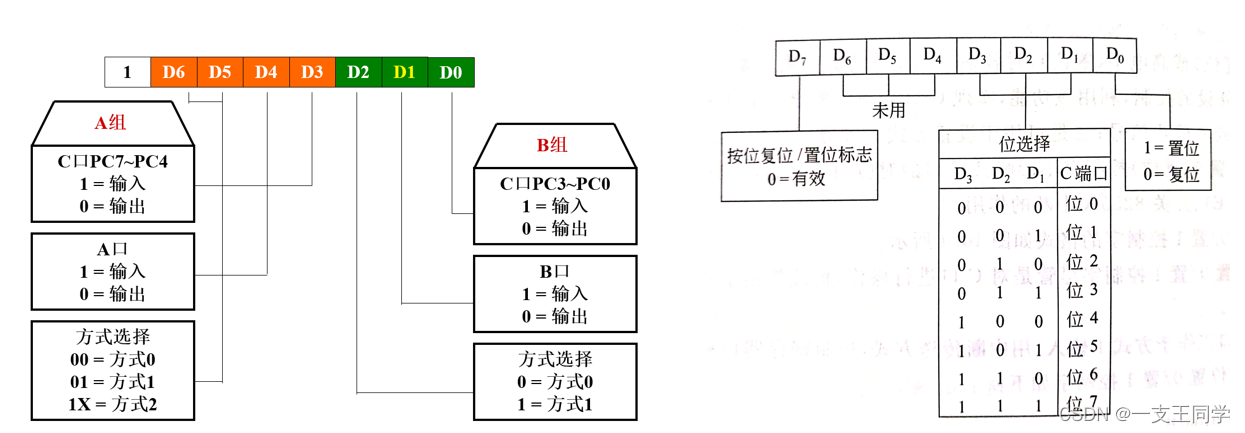

● 该方式控制字的格式：由8bit位构成，每一位(或两位)的0/1指向一个功能选项。如下图所示：

在这里插入图片描述

◆ 对上图的说明：
① 该控制字只能确定 A 口和 B 口的工作方式。
② C 口分为两部分组成：
[1] C 口的高4位 PC₇ ~ PC₄ 随 A 口，构成 A 组。
[2] C 口的低4位 PC₃ ~ PC₀ 随 B 口，构成 B 组。
③ 对于 A、B 口而言，设定的工作方式是以8位为一个整体而进行的。而 C 口的高4位和低4位可以不同（即分别选择不同的输入输出方式）。

3.2 C口按位置0/1的控制字

● 该方式控制字的格式：也由8bit位构成，每一位(或三位)的0/1指向一个功能选项。如下图所示：

在这里插入图片描述
◆ 对上图的说明：
① D₃ ~ D₁ 位只用于设置 C 口某一位 PC_i(i = 0 ~ 7) 输出为低电平(复位)，还是高电平(置位)，这个需配合 D₀ 位。而对各端口的工作方式没有影响。
② 该控制字尽管是对 C 口进行操作，但该控制字必须写入控制口(即控制寄存器)，而不是写入 C 口。

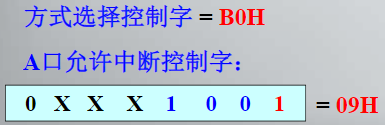

● 举个栗子：若 A 口工作于方式 1 输入，且用中断传送方式，控制寄存器口地址为 63H，则应当写入 C 口的按位置 0 /置 1 控制字如下：

MOV AL, 00001001B 	; 00001001B = 0 000 100 1 B  	; 为什么 100 有这个功能, 后面 4.2.1 会学到(记住 PC4, 到时候回来看即可)
OUT 63H, AL

四、8255A 的工作方式

● 8255A 有3种工作方式：【类似于，DJ奥特曼有3种战斗状态，侧重点不同】
① 方式 0：基本型输入输出方式
② 方式 1：选通型输入输出方式
③ 方式 2：双向数据传输方式

◆ 补充说明：
① A 口可以工作在方式 0、方式 1、方式 2。
② B 口可以工作在方式 0、方式 1，但不能工作在后一个
③ C 口可以工作在方式 0，但不能工作在后两个。

4.1 方式 0

● 方式 0 是基本型输入输出方式，即无条件输入输出方式。这时，端口与外设之间不需要联络信号。A 口、B 口、C 口可由方式控制字规定为输入或输出。

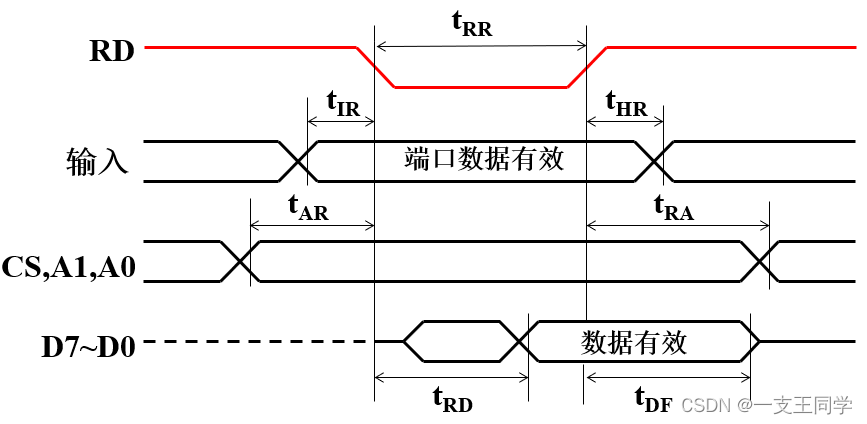

● 方式 0 的输入时序：当 CPU 对端口执行条输入指令时， $\overline{CS}$ 、A₁、A₀ 有效，8255A 被选中，随后 $\overline{RD}$ 信号有效，开始读取端口数据。再经 t_RD 时间延迟，端口数据被送到系统数据总线上，即完成一次输入操作。【看着种图，头老大了。大概知道啥样子，能认出来是 “方式0的输入” 做选择题就OK】

在这里插入图片描述

● 注意：为了防止读出的数据出错， $\overline{RD}$ 有效期间应保持地址信号有效，端口数据应保持到读信号结束后才能消失，读脉冲的宽度不小于300ns。

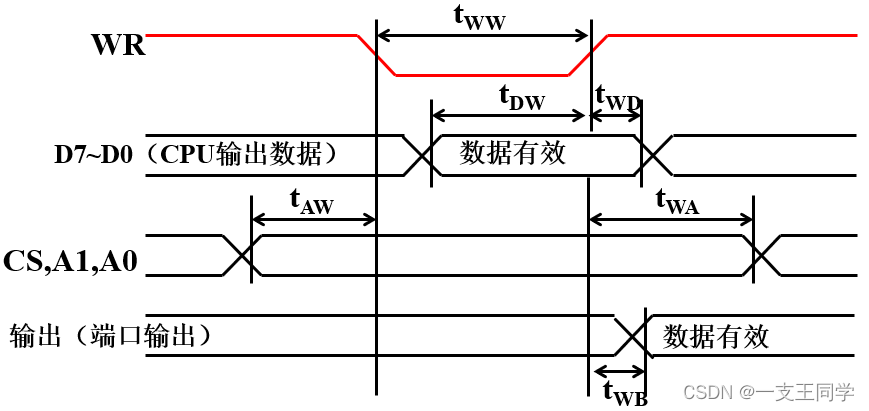

● 方式 0 的输出时序：当 CPU 对端口执行一条输出指令时， $\overline{CS}$ 、A₁、A₀ 有效，且待输出的数据在系统总线上。在等到 $\overline{WR}$ 信号结束后，最长经过 t_WB，端口数据线上就会出现有效数据， $\overline{WR}$ 的宽度至少为400ns，CPU 写入的数据在整个写操作期间要保持有效，当 $\overline{WR}$ 结束后，还需至少保持 t_WD = 30ns。【大概知道啥样子，能认出来是 “方式0的输出” 做选择题就OK】

在这里插入图片描述

4.2 方式 1 ⭐️⭐️

● 方式 1 为选通型输入输出方式。8255A 在选择这种工作方式时，端口和外设之间必须有联络线，CPU 和 8255A 可以用查询方式或中断方式来交换信息。

4.2.1 A 口的方式 1

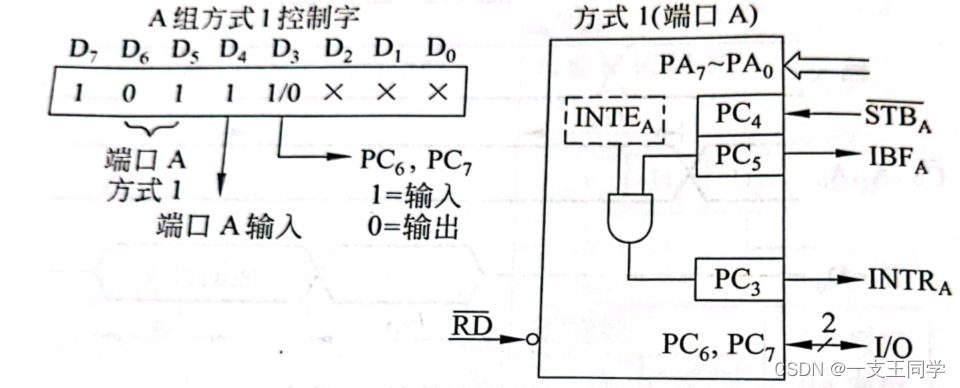

● 当 8255A 的 A 口工作在方式 1 并开始输入时，对应的联络信号如下图所示：【当方式字 = B0H(1011 0000B，刚好就是图中的控制字)写入控制口之后，A 口即工作在选通型输入】

在这里插入图片描述

◆ 对上图的说明：【PC₄、PC₅ 即为刚才说的联络线】
① PA₇ ~ PA₀ 即为数据输入线。
② PC₄ 自动定义为 “输入”，称为 $\overline{STB_A}$
③ PC₅ 自动定义为 “输出”，称为 IBF_A
④ PC₃ 自动定义为中断请求输出线，称为 INTR_A。
⑤ PC₅、PC₄、PC₃ 不受方式选择控制字的控制。
⑥ PC₇、PC₆ 空闲。

● 端口联络线的功能如下：【PC₄、PC₅】
① $\overline{STB_A}$ ：输入选通信号，低电平有效，由外设发往 8255A。 $\overline{STB_A}$ 有效时，外设数据可写入相应端口的输入缓冲器中。
② $IBF_A$ ：输入缓冲器满，高电平有效，由 8255A 发往外设。（工作原理：当 $\overline{STB_A}$ 变低位时，触发使得 IBF = 1，这时会通知输入设备，8255A 已经收到数据，暂时不要输入下一个数据进来。CPU 在采用查询方式从 8255A 读取数据之前，会查询 IBF，只有当 IBF = 1时，CPU 才能从 A 口或 B 口读取输入数据。当 CPU 读操作完成时，恢复使得 IBF = 0，表示输入缓冲器为空）
③ INTE_A：A 口的中断允许触发器，受 C 口置0/置1命令字控制，当 PC₄ = 1 时，表示 A 口允许中断。【这里的 PC4 就是前面 3.2 样例里面提到的那个】
④ INTR：中断请求信号，高电平有效。在中断允许的前提下(INTE_A = 1)，8255A 将会在接收到一个端口数据(IBF = 1)，向 CPU 发出中断请求。

注意：中断允许触发器只能受 CPU 控制，外设信号 STBA 不能使其置 0/1。

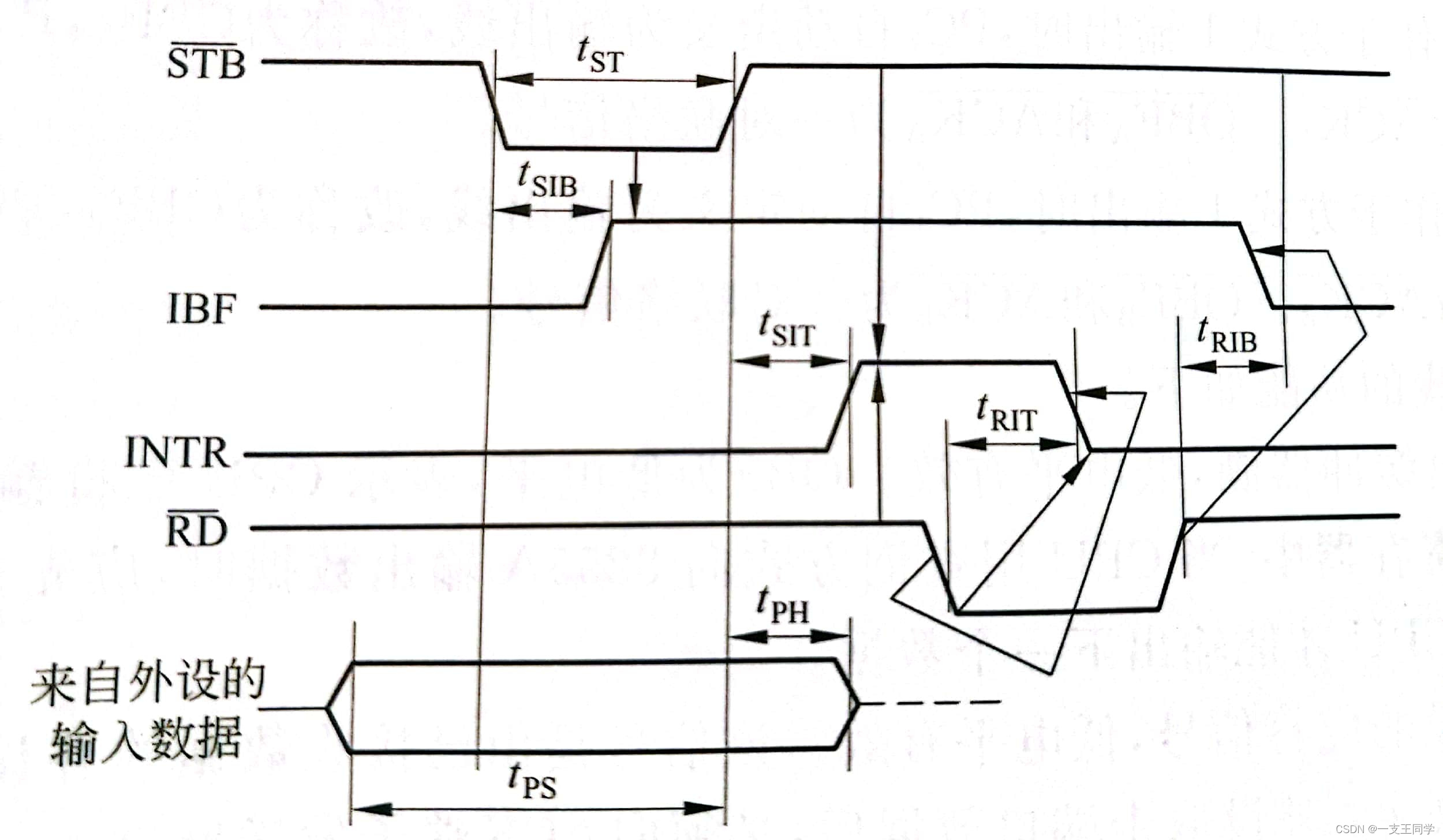

● 方式 1 的输入时序，如下所示：【大概知道啥样子，能认出来是 “方式1的输入” 做选择题就OK】

在这里插入图片描述

◆ 对上图的说明：
① 输入时序是从外设输入数据并发出 $\overline{STB}$ 有效信号(即低电平)时开始。
② 在 $\overline{STB}$ 出现下降沿后，经过约 t_SIB 时间，8255A 接收到数据，IBF 紧接着变为高电平，表示输入缓冲器满。
③ 当 $\overline{STB}$ 再次变为高电平后，如果中断允许(INTF = 1)，则在 $\overline{STB}$ 出现上升沿并在经过 t_SIT 时间后 INTR 将会有效(出现高电平)，进而向 CPU 发出中断请求。
④ CPU 在响应中断后，将用IN指令读取数据，产生 $\overline{RD}$ 信号(低电平)。
⑤ $\overline{RD}$ 信号在变低后 t_RIT 时间后，INTR 将会变得无效(低电平)，即撤销本次中断请求。
⑥ 然后在 $\overline{RD}$ 信号出现上升沿并在经过 t_RIB 时间后，IBF 变为低电平，表示输入缓冲器为空，并通知外设现在可向 CPU 传送数据，从而结束一次方式 1 的输入过程。

● 注意：当用方式 1 输入时，CPU 与 8255 信息交换时，可以用中断方式和查询方式。用查询方式时，记得输入查询应查询 IBF，不应该查询 STB。（因为 STB 脉冲是外设送来，它最小可小到500ns，而在500ns的时间内正好运行 CPU 的查询指令是不可能的）【做工程实践时需要很留意这些小细节，我们得知一下就OK】

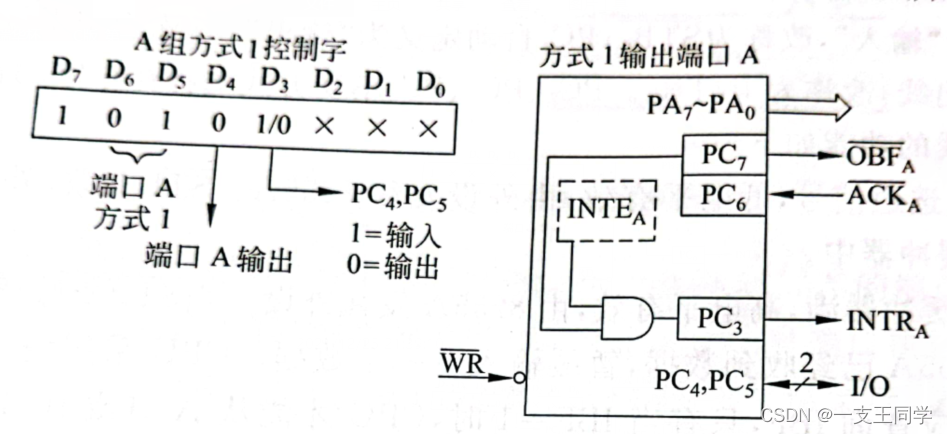

● 当 8255A 的 A 口工作在方式 1 并开始输出时，对应的联络信号如下图所示：【当方式字 = A0H写入控制口之后，A 口即工作在选通型输出方式】
在这里插入图片描述

◆ 对上图的说明：【PC₆、PC₇ 为一对联络线】
① PA₇ ~ PA₀ 为输出数据线。
② PC₆ 自动定义为输入线，称为 $\overline{ACK_A}$
③ PC₇ 自动定义为输出线，称为 $\overline{OBF_A}$
④ PC₃ 自动定义为中断请求输出线，称为 INTR_A。
⑤ PC₇、PC₆、PC₃ 不受方式选择控制字的控制。
⑥ PC₅、PC₄ 空闲。

● 端口联络线的功能如下：【PC₇、PC₆】
① $\overline{ACK_A}$ ：外设的应答信号，低电平有效，由外设发往 8255A。该信号是由接收数据的外设对 $\overline{OBF_A}$ 的应答信号。（8255A 规定：外设取走端口数据后，必须向 $\overline{ACK_A}$ 端子发送脉宽大于300ns的负脉冲。该脉冲能使 $\overline{OBF_A}$ = 1）
② $\overline{OBF_A}$ ：输出缓冲器满，低电平有效，由 8255A 发往外设。 $\overline{OBF_A}$ 有效时，表示 CPU 已将输出数据写入指定的端口数据寄存器中，当 CPU 用查询方式向 8255A 输出数据时，应先查询它，只有当 $\overline{OBF_A}$ = 1 时，CPU 才能输出下一个数据。
③ INTE_A：A 口的中断允许触发器，受 C 口置0/置1命令字控制，当 PC₆ = 1 时，表示 A 口允许中断。
④ INTR：中断请求信号，高电平有效。在中断允许的前提下(INTE_A = 1)，当外设取走端口数据之后( $\overline{OBF_A}$ = 1 )，向 CPU 发出中断请求。

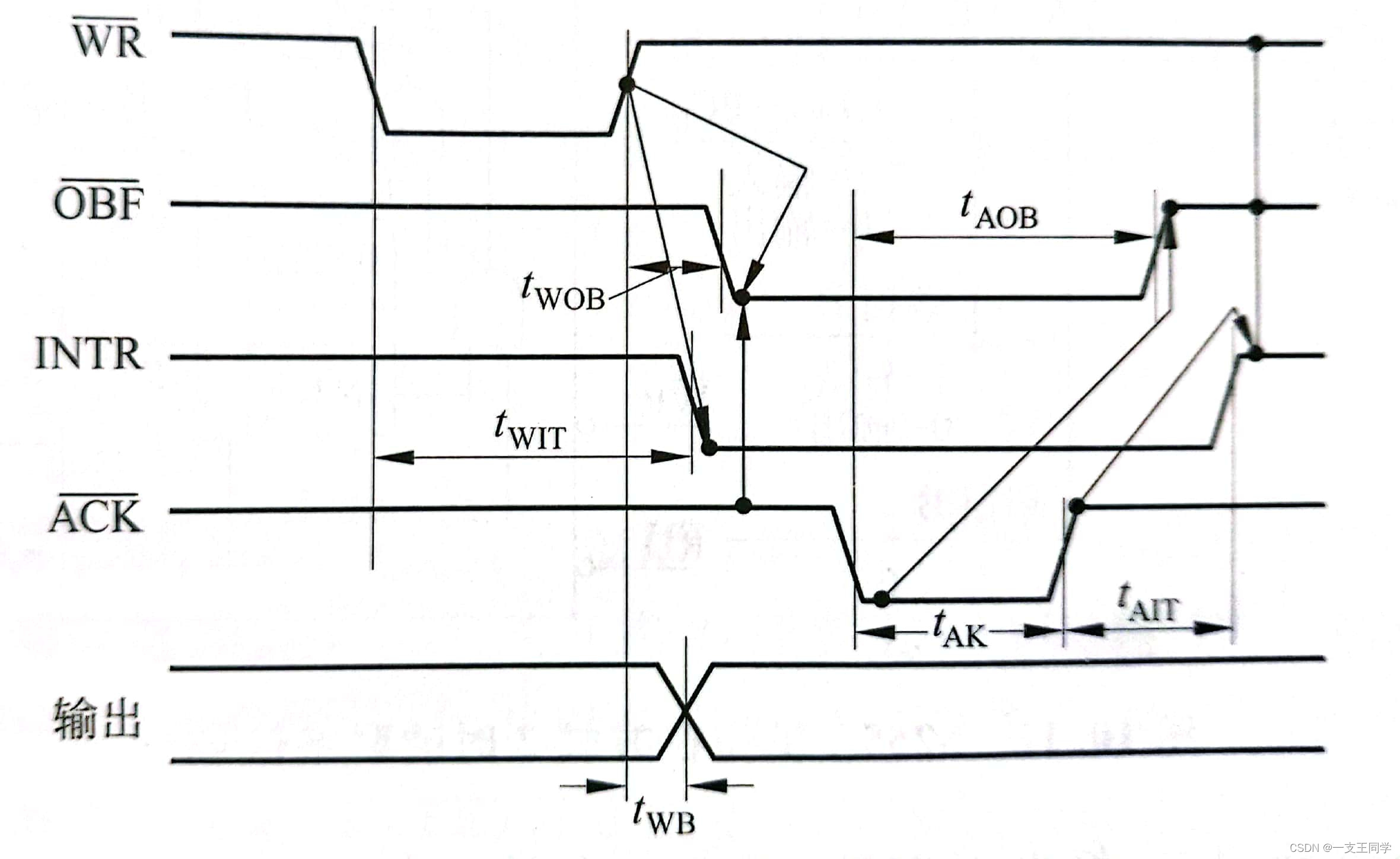

● 方式 1 的输出时序，如下所示：【大概知道啥样子，能认出来是 “方式1的输出” 做选择题就OK】
在这里插入图片描述

◆ 对上图的说明：【CPU 采用中断方式和 8255A 交换信息时，输出过程是由 CPU 响应中断开始的】
① CPU 响应中断后，将会执行OUT指令输出数据，此时 $\overline{WR}$ 信号变为有效(低电平)。
② 一小段时间后， $\overline{WR}$ 变为高电平，在它上升沿的过程中，一方面能使中断请求信号 INTR 变为无效(低电平)，这表示 CPU 已经响应了中断；另外一方面能使 $\overline{OBF}$ 信号有效(低电平)，表示输出缓冲器满，通知外设可以取走数据。
③ 外设从端口取走数据后，会发出 $\overline{ACK}$ 应答信号(低电平)。
④ 在 $\overline{ACK}$ 信号有效后约350ns时， $\overline{OBF}$ 信号变为高电平，表示输出缓冲器空。(注： $\overline{ACK}$ 信号的宽度应大于300ns)
⑤ $\overline{ACK}$ 信号无效后约350ns时，INTR 信号变为无效(低电平)，并向 CPU 发出中断请求，表示一个新的输出过程可以开始了。

4.2.1 B 口的方式 1

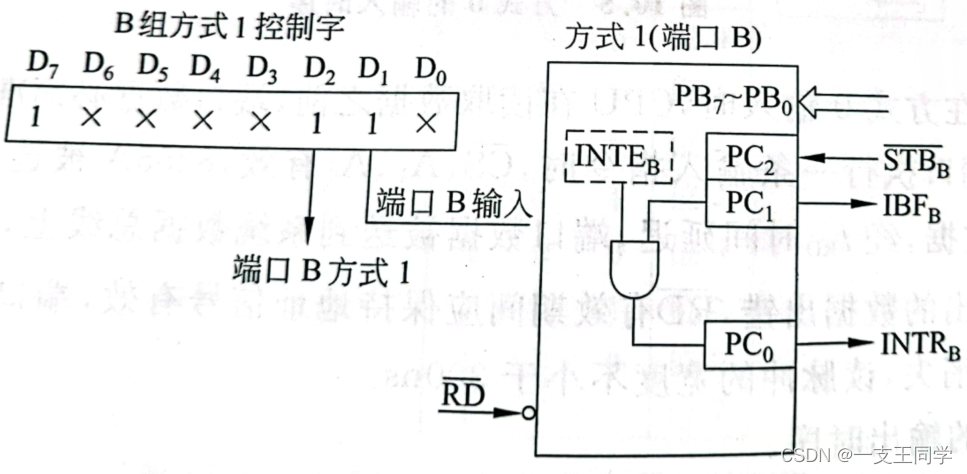

● 当 8255A 的 B 口工作在方式 1 并开始输入时，对应的联络信号如下图所示：【当方式字 =86H 写入控制口之后，B口即工作在选通型输入，】

在这里插入图片描述

◆ 对上图的说明：【这时 PC₂ 和 PC₁ 为联络线】
① PB₇ ~ PB₀ 即为输入数据线。
② PC₂ 自动定义为输入线，称为 $\overline{STB_B}$
③ PC₁ 自动定义为输出线，称为 IBF_B
④ PC₀ 自动定义为中断请求输出线，称为 INTR_B
⑤ PC₂、PC₁、PC₀ 不受方式控制字的控制。

● 端口联络线的功能如下：【PC₂、PC₁】
① $\overline{STB_B}$ ：输入选通信号，低电平有效，由外设发往 8255A。 $\overline{STB_B}$ 有效时，外设数据可写入相应端口的输入缓冲器中。
② $IBF_B$ ：输入缓冲器满，高电平有效，由 8255A 发往外设。（工作原理：当 $\overline{STB_B}$ 变低位时，触发使得 IBF = 1，这时会通知输入设备，8255A 已经收到数据，暂时不要输入下一个数据进来。CPU 在采用查询方式从 8255A 读取数据之前，会查询 IBF，只有当 IBF = 1时，CPU 才能从 A 口或 B 口读取输入数据。当 CPU 读操作完成时，恢复使得 IBF = 0，表示输入缓冲器为空）
③ INTE_B：B 口的中断允许触发器，受 C 口置0/置1命令字控制，当 PC₂ = 1 时，表示 B 口允许中断。
④ INTR：中断请求信号，高电平有效。在中断允许的前提下(INTE_B = 1)，8255A 将会在接收到一个端口数据(IBF = 1)，向 CPU 发出中断请求。

● B 口的方式 1 的输入时序，和 A 口的相同。

● 当 8255A 的 A 口工作在方式 1 并开始输出时，对应的联络信号如下图所示：【当方式字 = 84H(1000 0100B，刚好就是图中的控制字)写入控制口之后，A 口即工作在选通型输出方式】

在这里插入图片描述
◆ 对上图的说明：【PC₁、PC₂ 为一对联络线】
① PB₇ ~ PB₀ 为输出数据线。
② PC₂ 自动定义为输入线，称为 $\overline{ACK_B}$
③ PC₁ 自动定义为输出线，称为 $\overline{OBF_B}$
④ PC₀ 自动定义为中断请求输出线，称为 INTR_B。
⑤ PC₂、PC₁、PC₀ 不受方式选择控制字的控制。

● 端口联络线的功能如下：【PC₂、PC₁】
① $\overline{ACK_B}$ ：外设的应答信号，低电平有效，由外设发往 8255A。该信号是由接收数据的外设对 $\overline{OBF_B}$ 的应答信号。（8255A 规定：外设取走端口数据后，必须向 $\overline{ACK_B}$ 端子发送脉宽大于300ns的负脉冲。该脉冲能使 $\overline{OBF_B}$ = 1）
② $\overline{OBF_B}$ ：输出缓冲器满，低电平有效，由 8255A 发往外设。 $\overline{OBF_B}$ 有效时，表示 CPU 已将输出数据写入指定的端口数据寄存器中，当 CPU 用查询方式向 8255A 输出数据时，应先查询它，只有当 $\overline{OBF_B}$ = 1 时，CPU 才能输出下一个数据。
③ INTE_B：B 口的中断允许触发器，受 C 口置0/置1命令字控制，当 PC₂ = 1 时，表示 B 口允许中断。
④ INTR：中断请求信号，高电平有效。在中断允许的前提下(INTE_B = 1)，当外设取走端口数据之后( $\overline{OBF_B}$ = 1 )，向 CPU 发出中断请求。

● B 口方式 1 的输出时序，和 A 口的相同。

4.3 方式 2

● 方式 2 为双向数据传输方式，只有 A 口可工作在方式 2。

● 当 A 口工作在方式 2(双向方式)时，B 口可以工作在方式 0：基本型 I/O（不需要联络线）。也可以工作在方式 1：选通型 I/O（使用 PC₂、PC₁、PC₀做联络线）

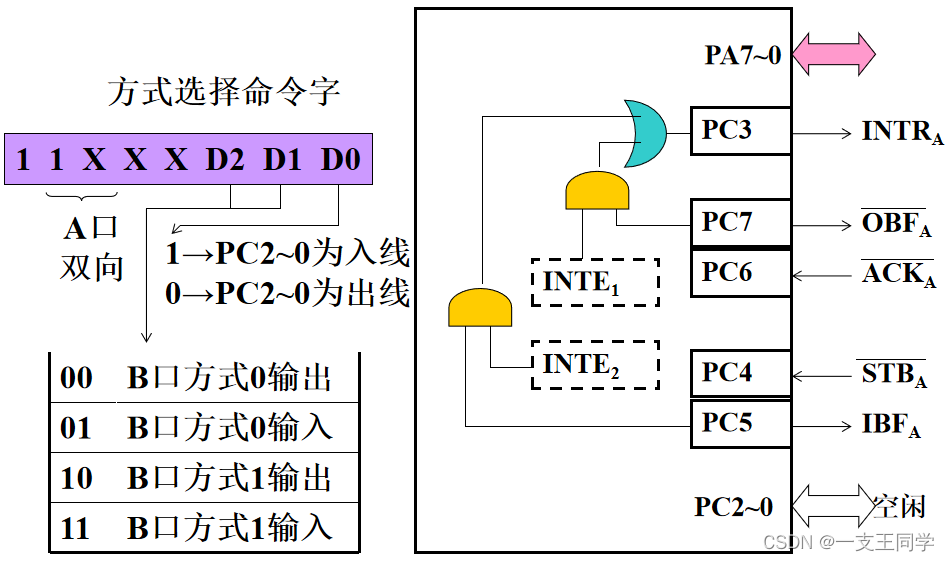

● 8255A 工作在方式 2 时的联络信号图如下：

在这里插入图片描述
◆ 对上图的说明：【PC₄ 和 PC₅ 为一对输入联络线，PC₆ 和 PC₇ 为一对输出联络线，PC₃ 为中断请求线】
① PA₇ ~ PA₀ 为双向(输入输出)数据线。
② PC₄ 自动定义为输入线，称为 $\overline{STB_A}$
③ PC₆ 也自动定义为输入线，称为 $\overline{ACK_A}$
④ PC₅ 自动定义为输出线，称为 $IBF_A$
⑤ PC₇ 也自动定义为输出线，称为 $\overline{OBF_A}$
⑥ PC₃ 自动定义为中断请求输出线，称为 INTR_A。
⑦ PC₃、~ PC₇ 不受方式选择控制字的控制。
⑧ PC₂ ~ PC₀ 空闲。

● 端口联络线的功能如下：【PC₃、~ PC₇ 】
① $\overline{STB_A}$ ：输入选通信号，低电平有效，由外设发往 8255A。 $\overline{STB_A}$ 有效时，外设数据可写入相应端口的输入缓冲器中。
② $\overline{ACK_A}$ ：外设的应答信号，低电平有效，由外设发往 8255A。该信号是由接收数据的外设对 $\overline{OBF_A}$ 的应答信号。（8255A 规定：外设取走端口数据后，必须向 $\overline{ACK_A}$ 端子发送脉宽大于300ns的负脉冲。该脉冲能使 $\overline{OBF_A}$ = 1）
③ $IBF_A$ ：输入缓冲器满，高电平有效，由 8255A 发往外设。（工作原理：当 $\overline{STB_A}$ 变低位时，触发使得 IBF = 1，这时会通知输入设备，8255A 已经收到数据，暂时不要输入下一个数据进来。CPU 在采用查询方式从 8255A 读取数据之前，会查询 IBF，只有当 IBF = 1时，CPU 才能从 A 口或 B 口读取输入数据。当 CPU 读操作完成时，恢复使得 IBF = 0，表示输入缓冲器为空）
④ $\overline{OBF_A}$ ：输出缓冲器满，低电平有效，由 8255A 发往外设。 $\overline{OBF_A}$ 有效时，表示 CPU 已将输出数据写入指定的端口数据寄存器中，当 CPU 用查询方式向 8255A 输出数据时，应先查询它，只有当 $\overline{OBF_A}$ = 1 时，CPU 才能输出下一个数据。
⑤ INTE₁：A 口的 “输出中断允许” 寄存器，受 C 口置0/置1命令字控制，当 PC₆ = 1 时，表示允许中断。
⑥ INTE₂：A 口的 “输入中断允许” 寄存器，受 C 口置0/置1命令字控制，当 PC₇ = 1 时，表示允许中断。
⑦ INTR：中断请求信号，高电平有效。在中断允许的前提下(INTE_A = 1)，当外设取走端口数据之后( $\overline{OBF_A}$ = 1 )，向 CPU 发出中断请求。

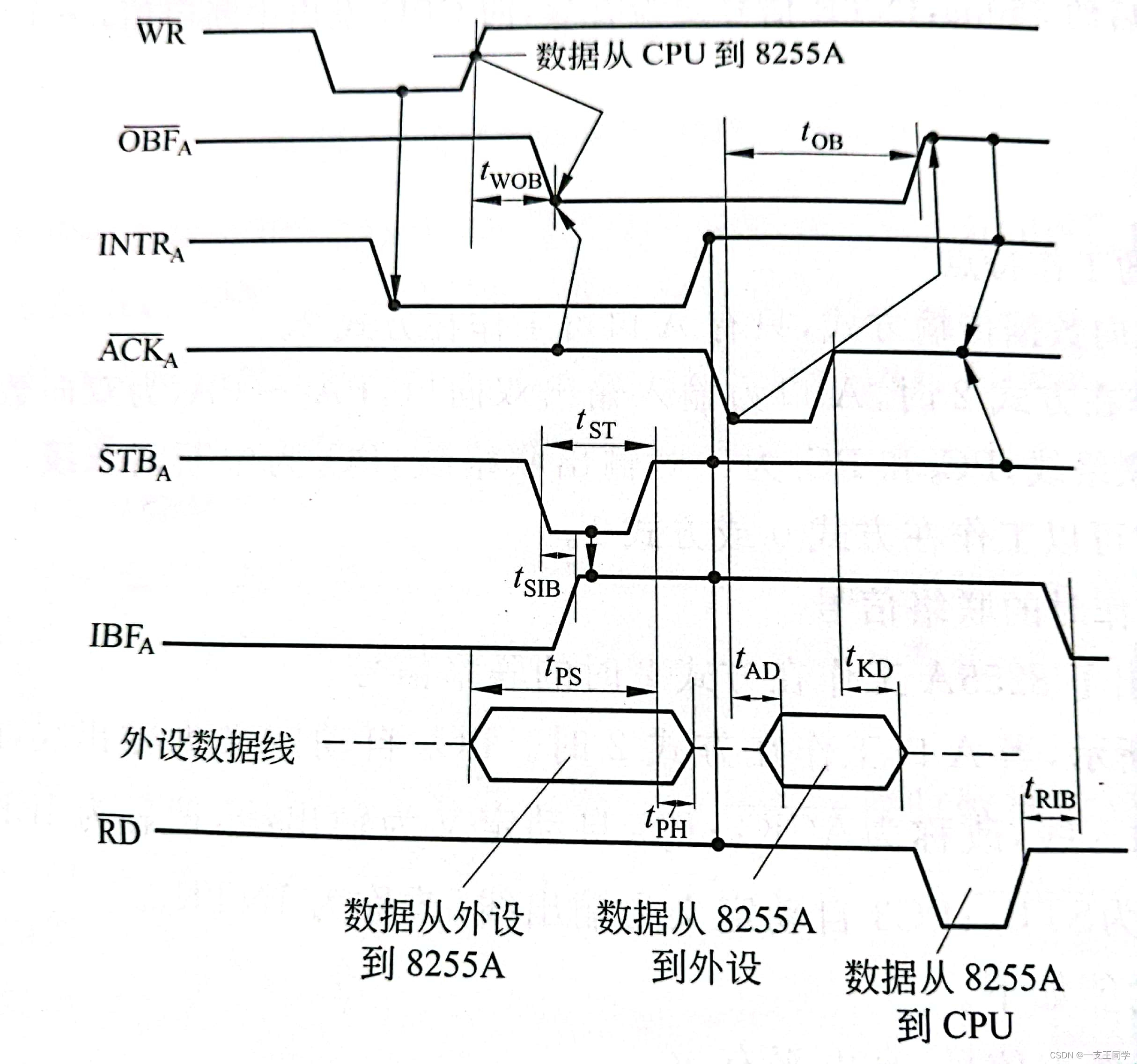

● 方式 2 的工作时序：相当于方式 1 的输入时序和输出时序的组合，如下图所示。【大概知道啥样子，能认出来是 “方式2的输入输出” 做选择题就OK】

在这里插入图片描述
◆ 对上图的说明一：【输出过程】
① CPU 响应中断后，将会执行OUT指令输出数据，此时 $\overline{WR}$ 信号变为有效(低电平)。
② 一小段时间后， $\overline{WR}$ 变为高电平，在它上升沿的过程中，一方面能使中断请求信号 INTR 变为无效(低电平)，这表示 CPU 已经响应了中断；另外一方面能使 $\overline{OBF}$ 信号有效(低电平)，表示输出缓冲器满，通知外设可以取走数据。
③ 外设从端口取走数据后（即经历图中的 t_PS），会发出 $\overline{ACK}$ 应答信号(低电平)。
④ 在 $\overline{ACK}$ 信号有效后，会使 $\overline{OBF}$ 信号复位，表示可以继续输出数据了。

◆ 对上图的说明二：【输入过程】
① 输入时序是从外设输入数据并发出 $\overline{STB}$ 有效信号(即低电平)时开始。
② 在 $\overline{STB}$ 出现下降沿后，经过约 t_SIB 时间，8255A 接收到数据，IBF 紧接着变为高电平，表示输入缓冲器满。
③ 当 $\overline{STB}$ 再次变为高电平后，如果中断允许(INTE = 1)，则在 $\overline{STB}$ 出现上升沿并在经过 t_PH 时间后 INTR 将会有效(出现高电平)，进而向 CPU 发出中断请求。
④ CPU 在响应中断后，将用IN指令读取数据，产生 $\overline{RD}$ 信号(低电平)。
⑤ 然后在 $\overline{RD}$ 信号出现上升沿并在经过 t_RIB 时间后，IBF 变为低电平，表示输入缓冲器为空，并通知外设现在可向 CPU 传送数据，从而结束一次输入过程。

五、8255A 的初始化编程

● 8259A 初始化编程的流程：
① 首先把方式选择控制字写入控制口，以确定所用端口的工作方式。
② 如果端口选择为方式 1 或方式 2，还要进一步明确 → CPU 与 8255A 之间是用查询方式还是中断方式交换信息。
③ 明确后，并以此来组织 C 口置 0 还是置 1 控制字，并写入 8255A 控制口。（这会使相应的中断允许标志INTE置 0 或置 1）

● 样例一：设 8255A 的控制口地址为 21BH，试编写 8255A 的初始化程序。要求 8255A 的 A 口工作在方式 0 进行数据输出；B 口工作在方式 1 进行数据输入；C 口的上半部分进行数据输出，下半部分进行数据输入；并允许 B 口使用中断方式与 CPU 交换信息。

● 初始化程序如下：

MOV		DX, 21BH
MOV		AL, 10000111B	; 1 00 0 0 1 1 1 → 去查表
OUT 	DX, AL
MOV 	AL, 00000101B	; C 口按位置 0/1 控制字。 0 000 010 1 → 查表 → "PC2 置 1"
OUT 	DX, AL

在这里插入图片描述

● 样例二：设 8255A 的端口地址为 80H ~ 83H。8255A 的 3 个端口都工作在方式 0，端口 A 为输入，端口 B 为输出，端口 C 为输出。试对其进行初始化。

● 初始化程序如下：

MOV 	AL, 90H		; 方式控制字 90H = 1 00 1 0 0 0 0B → 查表
OUT 	83H, AL

"上面的两行代码即为答案, 下面的不是答案, 是额外内容"
"写完控制字后, CPU 可以通过 IN/OUT 指令来与 8255A 传送数据："
IN		AL, 80B		; 读端口 A 的数据
OUT 	81H, AL		; AL 中数据写入端口 B
OUT 	82H, AL		; 写入端口 C

七、8255A 的应用（两个样例：LED + 打印机）

7.1 8255A 控制发光二极管

● 题目：设系统机外扩了一片 8255、以及相应的实验电路，如下图所示。要求：先预置开关 K₃ ~ K₁ 为一组状态，然后按下自复按钮 K 产生一个负脉冲信号输入到 PC₄。用发光二极管 LED_i 亮来显示 K₃ ~ K₁ 的状态。主机键盘有任意键按下时结束演示。

● 关于 LED 发光的要求：【K₃、K₂、K₁ 闭合时表示为0，断开时表示为1】

开关状态	对应功能
K₃K₂K₁ = 000	LED₁ 亮
K₃K₂K₁ = 001	LED₂ 亮
K₃K₂K₁ = 010	LED₃ 亮
K₃K₂K₁ = 011	LED₄ 亮
K₃K₂K₁ = 100	LED₅ 亮
K₃K₂K₁ = 101	LED₆ 亮
K₃K₂K₁ = 110	LED₇ 亮
K₃K₂K₁ = 111	LED₈ 亮

① 设计思路 —— 端口地址：【这是我们自己设计的，主要是试验箱上只有这些地址，我们按顺序设计就行】
[1] A口：218H、 21CH
[2] B口：219H、 21DH
[3] C口：21AH、21EH
[4] 控制口：21BH、21FH

② 设计思路 —— 8255A 工作方式的选择：
[1] 当 PC₄（即 $\overline{STB_A}$ ）接收到负脉冲信号之后，K₃ ~ K₁的状态信息被锁存到 A 口数据寄存器 PA₂ ~ PA₀中。
[2] CPU 读取 A 口信息，再根据 PA₂ ~ PA₀ 的状态，输出相应数据到 B 口，使 LED_i 亮。（因此，B 口应为基本型输出， A 口应为选通型输入）

③ 设计思路 —— 8255A 与 CPU 交换信息的方式：
[1] CPU → 8255A 的 B口：无条件输出
[2] 8255A 的 A口 → CPU：
解法①：查询方式(当 PC₅ = 1 时，表示 K₃ ~ K₁ 的值已经写入 A 口了)
解法②：中断方式( PC₃ 接系统从8259A 的 IR₁，按用户中断处理)

● 注：A 口工作在选通型输入时，PC₅ 成为输入线 IBF_A，PC₃ 成为输出线 INTR_A。【如果不太清楚，可以会看前面的 4.2.1 】

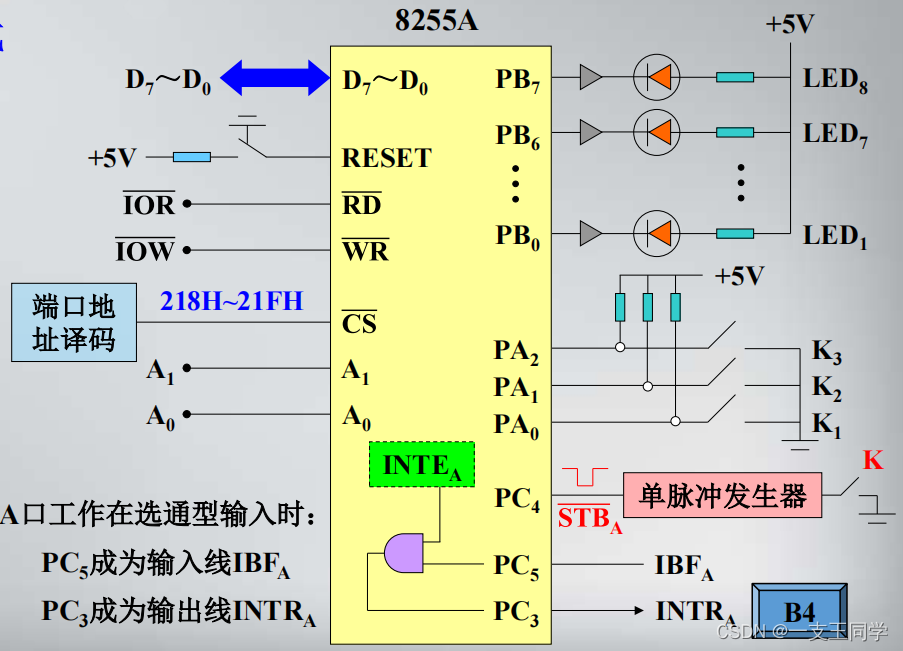

● 最终设计图如下：【PA_i 为 A 口的三根线——对应三个K_i、PB_j 为 B 口的八根线——对应八个LED】
在这里插入图片描述

7.2.1 解法一：查询方式

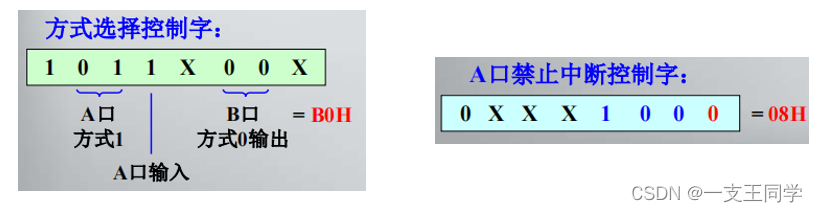

● 设计方案：B 口基本型输出（方式 0），A 口选通型输入（方式 1）。

在这里插入图片描述

.486
;-----------------------------------------------
DATA SEGMENT USE16
MESG	DB      '8255A READY...',0DH,0AH,'$'
TAB		DB      11111110B
		DB      11111101B
		DB      11111011B
		DB      11110111B
        DB      11101111B
		DB      11011111B
		DB      10111111B
		DB      01111111B
DATA ENDS
;-----------------------------------------------
CODE SEGMENT USE16
ASSUME  CS:CODE, DS:DATA
BEG:
	MOV     AX,DATA
	MOV     DS,AX
	CALL    I8255A                 ; 8255A初始化
	MOV     AH,9
	MOV     DX,OFFSET MESG
	INT		21H                    ; 给出操作提示
SCAN:
	MOV		AH,1
	INT		16H                     ; 有键入 ?
	JNZ		RETURN             		; 有就跳转
	MOV		DX,21AH
	IN		AL,DX           ; 读 8255A 的 C口
	TEST	AL,00100000B    ; PC5 = 1 ?(即查询 IBF 信号)
	JZ		SCAN            ; 不等于(即 IBF 不为空)就一直查询

	; 能执行一下代码说明, IBF 信号有效，说明 A 口已经有数据锁存，这个数据就是开关 K3 到 K1 的状态。
	MOV		DX,218H			; 或写成 21CH
	IN		AL,DX           ; 读 8255A 的 A口
	AND		AL,07H
	MOV		BX,OFFSET TAB
	XLAT	TAB             ; 查表(XLAT指令（Translate）是汇编语言查表指令，英文缩写为XLAT，是一种指令程序。操作是以DS:[BX+AL]为地址，提取存储器中的一个字节再送入AL。)
	MOV     DX,219H			; 或写成 21DH
	OUT		DX,AL           ; 表项输出到 B 口
	JMP		SCAN
RETURN:
	MOV     AH,4CH
	INT		21H             ; 返回 DOS
;-----------------------------------------------
I8255A PROC
	MOV     DX,21BH			; 或写成 21FH
	MOV     AL,0B0H
	OUT     DX,AL           ; 写入工作方式字
	MOV     AL,08H
	OUT     DX,AL           ; 令 PC4 =0 (即INTE_A = 0)
	MOV     DX,219H			; B 口
	MOV		AL,0FFH
	OUT     DX,AL           ; 熄灭LED
	RET
I8255A ENDP
;-----------------------------------------------
CODE ENDS
END BEG

● 运行结果：等下周做实验，进行实物拍照补充。

7.1.2 解法二：中断式

● 设计方案：把实验电路 8255A 的 PC₃ 接 ISA 总线 B₄ 端子以便向系统机提出用户中断请求（B 口方式 0 输出，A口方式 1 输入，中断方式）

在这里插入图片描述

● 代码如下：

.486
;-----------------------------------------------
DATA SEGMENT USE16
MESG	DB      '8255A READY...',0DH,0AH,'$'
TAB		DB      11111110B
		DB      11111101B
		DB      11111011B
		DB      11110111B
        DB      11101111B
		DB      11011111B
		DB      10111111B
		DB      01111111B
DATA ENDS
;-----------------------------------------------
CODE SEGMENT USE16
ASSUME  CS:CODE, DS:DATA
BEG:
	MOV		AX,DATA
	MOV     DS,AX
	CLI
	CALL    I8255A			; 8255A初始化
	CALL    WRITE0A         ; 置换 0AH 型中断向量
	CALL    I8259           ; 开放用户中断
	MOV		AH,9
	MOV     DX,OFFSET MESG
	INT     21H             ; 给出操作提示
	STI                     ; 开中断
SCAN:
	MOV     AH,1
	INT     16H             ; 有键入 ?
	JZ      SCAN            ; 无则转
	;--------------
	MOV 	AH, 4CH
	INT 	21H				; 有返回 DOS
	;--------------
SERVICE PROC
	PUSH 	AX				; 为中断服务
	PUSH	DS
	MOV 	AX,DATA
	MOV 	DS,AX
	MOV 	DX,218H 		; 21CH
	IN 		AL,DX 			; 读 8255A 的 A 口
	AND 	AL,07H
	MOV 	BX,OFFSET TAB
	MOV 	AH,0
	MOV 	SI,AX
	MOV 	AL,[BX+SI] 		; 查表
	MOV 	DX,219H 		; 21DH
	OUT 	DX,AL 			; 表项输出到B口
	MOV     AL,20H          ; 中断结束命令
	OUT     20H,AL          ; → 主8259
	POP     DS
	POP     AX
	IRET                    ; 中断返回
SERVICE ENDP
;-----------------------------------------------
I8255A PROC
	MOV     DX,21BH
	MOV     AL,0B0H
	OUT     DX,AL           ; 写入工作方式字
	MOV     AL,09H
	OUT     DX,AL           ; PC4 = 1,（即INTE_A=1）
	MOV     DX,219H
	MOV     AL,0FFH
	OUT     DX,AL           ; 熄灭LED
	RET
I8255A ENDP
;-----------------------------------------------
WRITE0A PROC
	PUSH    DS
	MOV     AX,CODE
	MOV     DS,AX
	MOV     DX,OFFSET SERVICE
	MOV     AX,250AH
	INT     21H
	POP     DS
	RET
WRITE0A  ENDP
;-----------------------------------------------
I8259 PROC
	IN      AL,21H
	AND     AL,11111011B
	OUT     21H,AL
	IN      AL,0A1H
	AND     AL,11111101B
	OUT     0A1H,AL          ; 开放用户中断
	RET
I8259 ENDP
;-----------------------------------------------
CODE ENDS
END BEG

● 运行结果：等下周做实验，进行实物拍照补充。

7.2 8255A 与打印机接口

● PC 系列机打印设备的接口是8位数据线的并行接口，在电路中有3类端口：【就像我们桌子上的小型打印机，它里面的关键东西，就这些】
① 数据寄存器：暂存 CPU 发来的数据（待打印字符的 ASCII 码）。
② 状态寄存器：提供打印机的当前状态。
③ 控制寄存器：寄存 CPU 写入的控制字从而向打印机发出控制信号。

● 打印机接口信号：
① 数据线：D₇ ~ D₀。
② 控制线：PC 机输出4个控制信号（PC机 → 打印机）
[1] $\overline{STROBE}$ ：选通信号
[2] $\overline{AUTO FEEDXT}$ ：自动走纸
[3] $\overline{INIT}$ ：初始化打印机
[4] $\overline{SLCT IN}$ ：联机信号，允许打印机工作
③ 状态线：输入5个状态信号（打印机 → PC机）
[1] BUSY：忙标志信号
[2] $\overline{ACKNLG}$ ：打印机的应答信号；
[3] PE：打印机的缺纸信号
[4] SLCT：打印机的选中信号；
[3] $\overline{ERROR}$ ：打印机的出错信号。

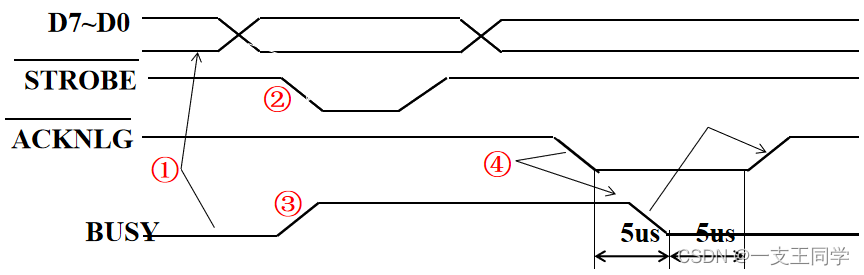

● 打印机的时序图：【大概知道啥样子，能认出来就OK】

在这里插入图片描述

◆ 对上图的说明：
① 在 BUSY = 0（空闲）时，CPU 执行OUT指令，输出一个数据。
② CPU 使接口电路发出选通脉冲： $\overline{STROBE}$ = 0，即有效。
③ 打印机收到 $\overline{STROBE}$ = 0之后，立即使 BUSY = 1 以示打印机忙
④ 打印机把数据存入内部的数据缓冲器之后，向 PC 机发出应答信号 $\overline{ACKNLG}$ 。
⑤ $\overline{ACKNLG}$ 有效后，过5us再使 BUSY = 0，BUSY = 0 后撤销 $\overline{ACKNLG}$ 。

● 实战题目：采用 8255A 的端口 B 工作于选通输出方式，与打印机接口，假设 8255A 的端口地址为80H～83H。【也就是，我们打算用 CPU 接个 8255A，然后把 8255A 接着打印机，准备敲点代码(打印程序)】

● 设计方案：
① PC₁ 自动为 B 口的 OBF 输出信号。
② PC₂ 为 B 口 ACK 输入信号。
③ PC₀ 为 B 口 INTR 输出信号。
④ 另外，通过 PC₂ 控制 INTE_B，决定是否采用中断方式。

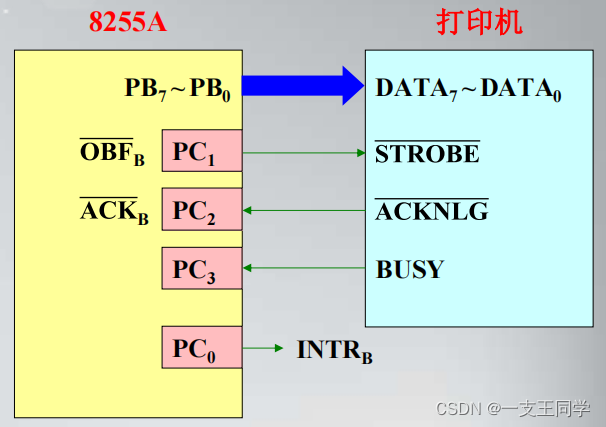

⑤ 当 CPU 输出数据时，8255A 产生低有效 OBF 输出信号，它需要一个 ACK 响应信号恢复为高；另一方面，打印机需要一个低脉冲 STROBE 才能接收数据，并反馈一个 ACKNLG 响应信号表示数据接收完毕。因此在 8255A 和打印机接口进行连线时，将 8255A 的 PC₁ 与打印机中的 STROBE 引脚相连、打印机中的 ACKNLG 引脚与 8255A 中的 PC₂ 相连，BUSY 引脚与 PC₃ 相连，如下图所示：

在这里插入图片描述

● 题目中端口 B 刚好工作在方式 1 输出，因此不需要查询打印机的工作状态 BUSY 信号。（这是为什么呢？原因就隐藏在打印机工作时序图中，我们已经学习过：因为 BUSY 信号的产生，取决于 STROBE 信号的下降沿，而 BUSY 信号的撤销，取决于应答信号的上升沿，完全不需要额外的操作） 【不太清楚为什么要这么说，知道的欢迎评论解答一下】

● 通过读取 C 口的内容（查询 PC₂ 位，即查询 OBF 信号）就可以查询打印机数据口的状态，从而了解打印机是否已经接收完数据。（对于这个题目，使用查询方式即可）

● 代码如下：

.586
;------------------------------------
DATA SEGMENT USE16
	BUF 	DB 'HELLO', 0AH, 0DH
	LENS 	EQU $-BUF
DATA ENDS
;------------------------------------
CODE SEGMENT USE16
ASSUME CS:CODE, DS:DATA
BEG:
	MOV 	AX, DATA
	MOV 	DS, AX
	CALL 	I8255A 		; 8255A 初始化
	LEA 	BX, BUF
	MOV 	CX, LENS
NEXT:
	MOV 	AL, [BX]
	INC 	BX
	OUT 	81H, AL
SCAN:
	IN 		AL, 82H
	TEST 	AL, 02H 	; 通过 PC1 , 查询 OBF(若 OBF = 0，说明 B 口还没有收到打印机应答信号，即上一次的字符打印工作尚未完成。)
	JZ 		SCAN
	LOOP 	NEXT
	MOV 	AH,4CH
	INT 	21H
;------------------------------------
I8255A PROC
	MOV 	AL, 85H
	OUT 	83H, AL		; 写方式选择控制字
	MOV 	AL, 04H
	OUT 	83H, AL		; 写 C 口置位控制字，禁中断
	RET
I8255A ENDP
;------------------------------------
CODE ENDS
END BEG
