LLaVA系列②——从底层构建LLaVA并测试运行（附详细代码+讲解）

引言：感谢 B站Up主 良睦路程序员 ！这篇博客，主要源于他发布的视频 《自定义多模态大模型LLaVA——LLaVA系列》 和我个人的一些总结。⭐️ ⭐️

一起用 30 分钟来实现最原生态的 LLaVA 吧！😄 （ps：主要是下载/保存模型花时间）

LLaVA系列的上一篇文章链接：LLaVA系列①——LLaVA的快速学习和简单调用（附详细代码+讲解）
LLaVA系列的下一篇文章链接：LLaVA系列③——微调训练LLaVA并进行推理（附详细代码+讲解）

---

✅ NLP 研 2 选手的学习笔记

笔者简介：Wang Linyong，NPU，2023级，计算机技术
研究方向：文本生成、大语言模型
参考视频：https://www.bilibili.com/video/BV1GS411P74b

---

---

1 LLaVA 简介

● 原版的 LLaVA 模型主要有 3 个层： 视觉层、对齐层、语言层。

● LLaVA（Large Language and Vision Assistant）模型是一种多模态模型，它结合了语言和视觉能力，主要基于现有的语言模型和视觉模型进行构建，4 个层的主要作用和原理如下：

1. 视觉层
   作用： 处理输入的图像数据，将图像转换为模型能够理解的特征表示。
   原理： 通常采用预训练的视觉模型，如 CLIP 中的视觉编码器。CLIP 的视觉编码器一般基于 CNN 或 ViT 架构。以 ViT 为例，它会将图像分割成多个固定大小的图像块（patches），然后通过线性投影将每个图像块转换为向量，接着使用 MHA（多头自注意力机制）和 FNN 来学习图像块之间的关系，最终输出图像的特征表示。
2. 对齐层
   作用： 负责将视觉层输出的图像特征与 后续的语言层输入 进行对齐，使得模型能够在语言和视觉信息之间建立联系。
   原理： 通常会使用一些跨模态的注意力机制或融合方法，常见的做法是将图像特征和语言输入的词嵌入在特定的层进行交互，通过注意力机制让语言模型能够关注到图像中的相关信息。例如，在某些层中，将语言层的查询（query）向量与图像特征（key和value）进行交互，计算注意力权重，从而融合视觉和语言信息。
3. 语言层
   作用： 用于处理文本输入和生成文本响应。它接收来自对齐层的融合信息，并根据这些信息生成自然语言输出。
   原理： 通常采用 Transformer 架构，例如大型语言模型 LLaMA。每个 Transformer 层包含 MHA 和 FNN。MHA 允许模型在处理每个词时，考虑到输入序列中其他词的信息，从而捕捉语言的上下文信息。FNN 则对 MHA 的输出进行非线性变换，进一步提取特征。

---

2 下载 LLaVA 的视觉层和语言层的模型参数

● 我们首先要配置一下 huggingface 和镜像端点。如果不配置的话，我们下载 15G 的 Llama3 的权重文件会很慢很慢。

● 第一步： 安装 huggingface_hub 包。这个包是 Hugging Face 提供的 Python 客户端库，用于与 Hugging Face Hub 进行交互。

pip install huggingface_hub

● 第二步： 配置 Hugging Face API 的镜像端点（直接在终端 Terminal 输出即可），可以加快模型的下载速度，尤其是在中国大陆网络环境。

export HF_ENDPOINT=https://hf-mirror.com

● 第三步： 使用 huggingface-cli 工具从 Hugging Face Hub 下载指定的模型文件。

huggingface-cli download --resume-download openai/clip-vit-large-patch14-336 --local-dir ./model_bank/clip-vit-large-patch14-336/ --local-dir-use-symlinks False

指令解释：

1. --resume-download：启用断点续传。如果下载中断，下次继续下载时将从中断的位置开始，而不是重新下载。
2. openai/clip-vit-large-patch14-336：这是模型的仓库路径，表示从 Hugging Face 上下载 openai(作者) 发布的 clip-vit-large-patch14-336 模型【这个是视觉层的模型参数】。
3. --local-dir ./model_bank/clip-vit-large-patch14-336/：将下载的模型文件保存到本地的 ./model_bank/clip-vit-large-patch14-336/ 目录中。
4. --local-dir-use-symlinks 选项用于控制是否使用符号链接（symlinks）来管理下载的文件。当设置为 False 时，意味着不会使用符号链接，而是将模型文件直接复制到指定的本地目录中。如果设置为 True，则会使用符号链接来引用共享的文件，以节省磁盘空间。

  同样的，我们需要把 语言层的模型参数 下载下来。因为 Qwen1.5-4B-Chat(支持中英文) 有一个特点，它的词表空间留有较大的剩余（300左右）,也就是说我们可以新添加约 300 个 special token。

huggingface-cli download --resume-download Qwen/Qwen1.5-4B-Chat --local-dir ./model_bank/Qwen1.5-4B-Chat/ --local-dir-use-symlinks False

● 结果展示(我安装在 ~/llama/models/Llama3-8B-Chinese-Chat 目录下的)：

3 设置图像的占位符

● 一般图像的占位符一般为 “<image>”，而原本的千问文本模型（Qwen1.5-4B-Chat）没适配多模态，所以默认分词器会将 <image> 拆分成三个词 “<”、“image” 和 “>”，但我只需要一个就行。

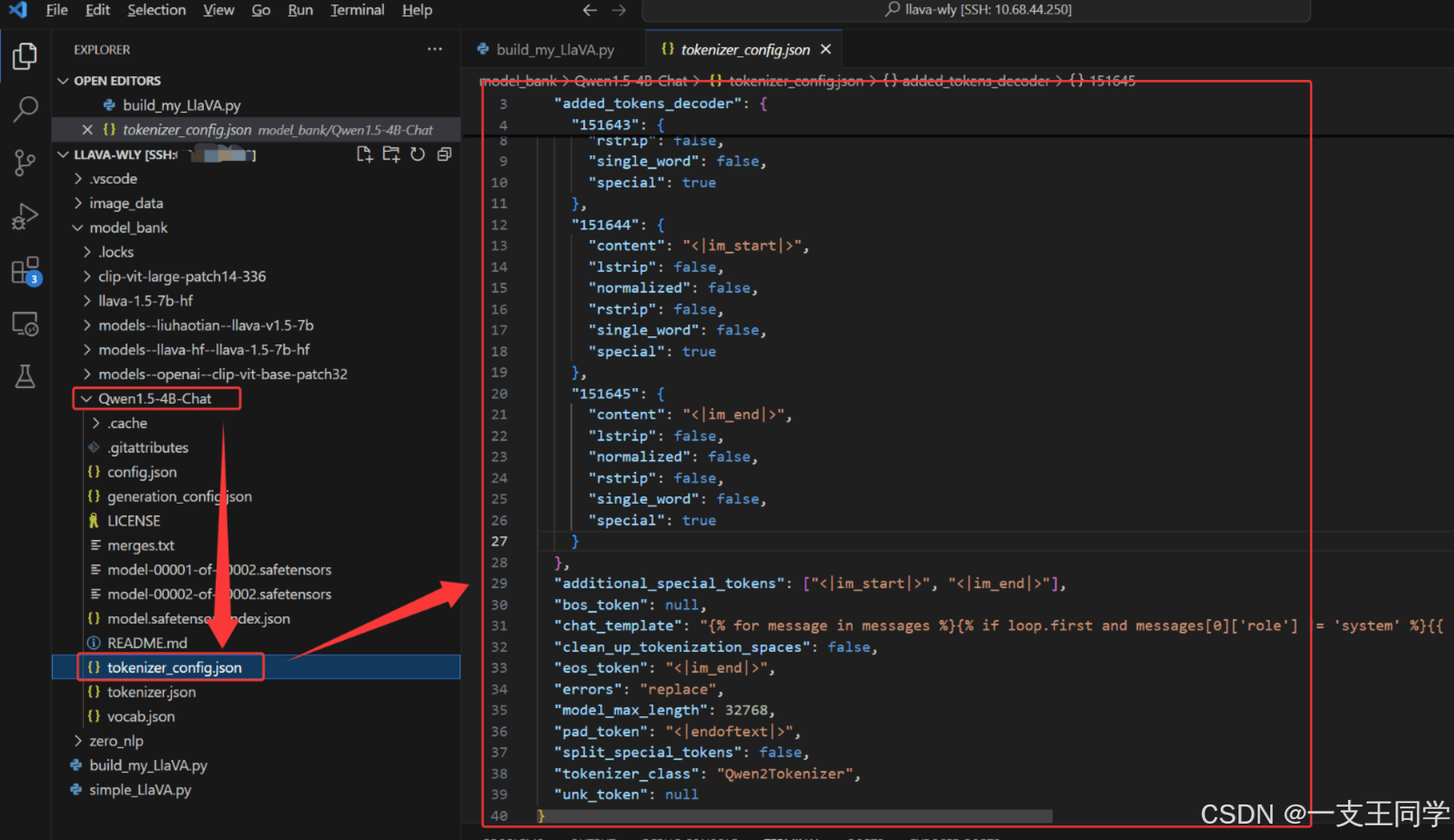

● 首先找到 Qwen1.5-4B-Chat 的 tokenizer_config.json 文件：

● 然后，在tokenizer_config.json 文件里面的 added_tokens_decoder 后面，加上 <image> 的 token_ids（即151646）：

"151646": {
      "content": "<image>",
      "lstrip": false,
      "normalized": false,
      "rstrip": false,
      "single_word": false,
      "special": true
    }

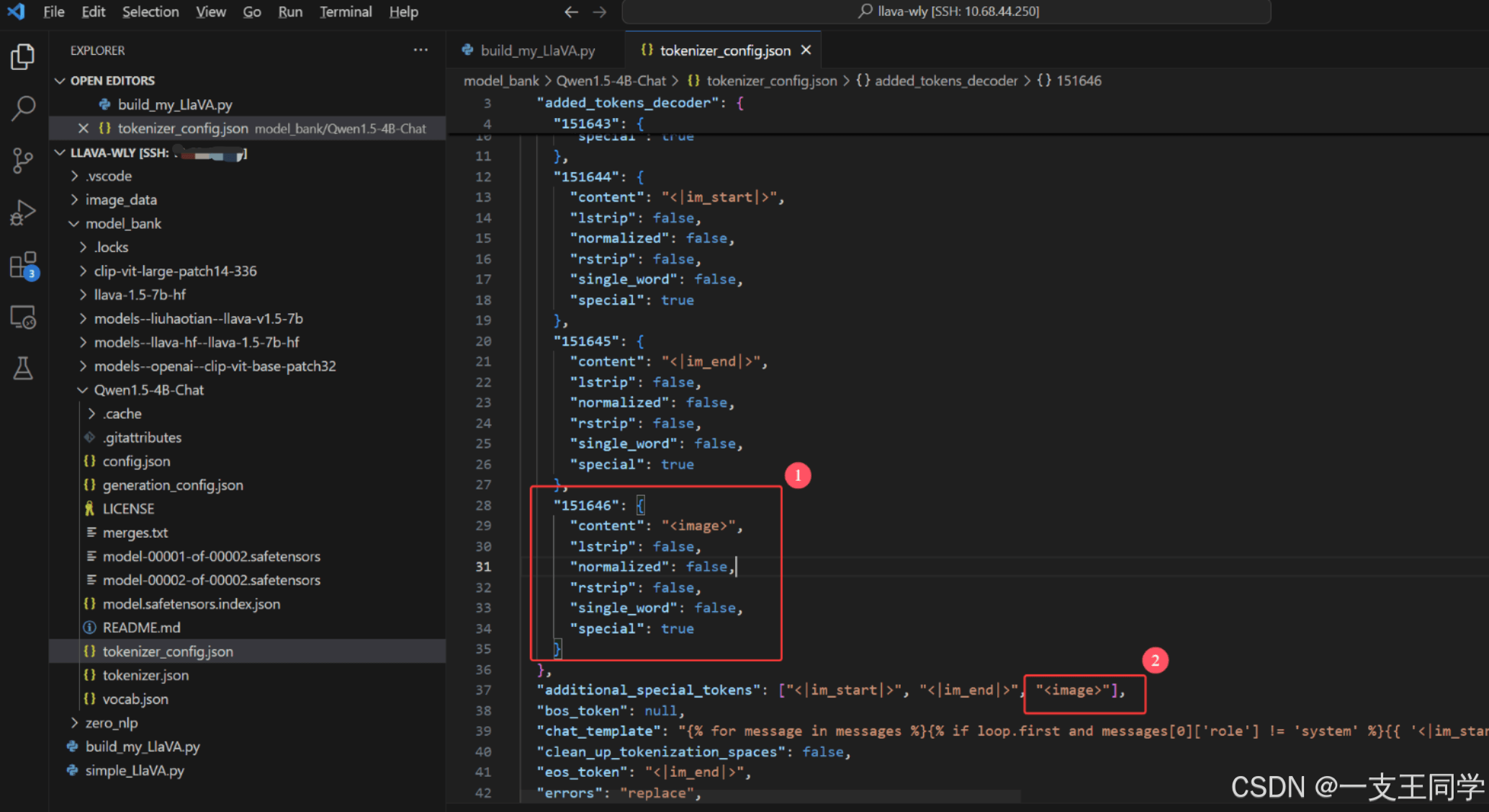

● 同时在tokenizer_config.json文件里面的 additional_special_tokens 中加上 "<image>"。添加结果如下图所示：

---

4 初始化 LLaVA 模型

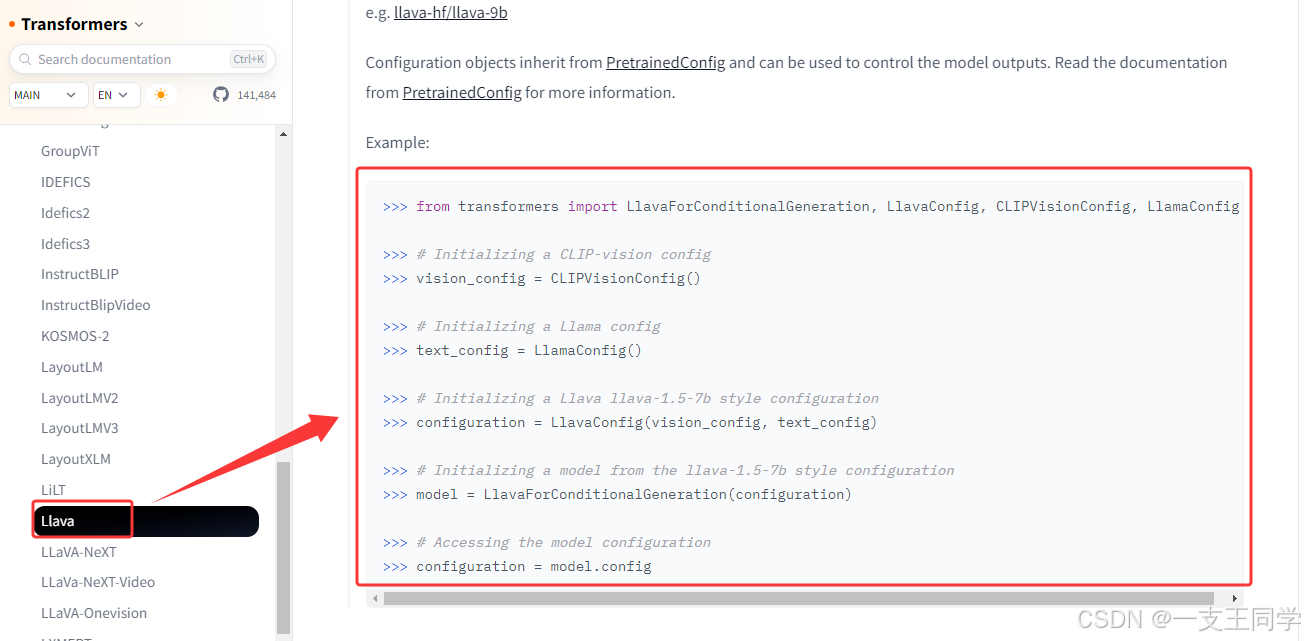

● 官方的 LLaVA 初始化的代码如下，官方链接：https://huggingface.co/docs/transformers/main/en/model_doc/llava#transformers.LlavaConfig

● 也就说，需要把 视觉层的配置 和 语言层的配置 通过 LLaVA 专属的配置函数 LlavaConfig 集合起来，然后再将这个 “配置” 用来初始化 LLaVA 模型。

● 模型构建和保存代码：

from transformers import AutoModel, AutoModelForCausalLM, AutoTokenizer, AutoProcessor, LlavaForConditionalGeneration, LlavaConfig
from PIL import Image

# ------------------------------------------------------------------------------------------------
# 加载CLIP模型和Qwen1.5-4B-Chat模型
clip_model_name_or_path = "./model_bank/clip-vit-large-patch14-336"  # CLIP模型的路径
qwen_model_name_or_path = "./model_bank/Qwen1.5-4B-Chat"  # Qwen1.5-4B-Chat模型的路径

# 使用AutoModel加载CLIP模型，并自动分配到可用设备
clip_model = AutoModel.from_pretrained(clip_model_name_or_path, device_map="auto")

# 使用AutoModelForCausalLM加载Qwen1.5-4B-Chat模型，并自动分配到可用设备
llm_model = AutoModelForCausalLM.from_pretrained(qwen_model_name_or_path, device_map="auto")

# 使用AutoTokenizer加载Qwen1.5-4B-Chat的tokenizer
llm_tokenizer = AutoTokenizer.from_pretrained(qwen_model_name_or_path)
# ------------------------------------------------------------------------------------------------

# 初始化Llava模型的配置
vision_config = clip_model.vision_model.config  # 从CLIP模型中提取视觉模型的配置
text_config = llm_model.config  # 从Qwen1.5-4B-Chat模型中提取文本模型的配置

# 使用CLIP的视觉配置和Qwen的文本配置初始化Llava配置
llava_configuration = LlavaConfig(vision_config, text_config)

# 使用Llava配置初始化Llava模型
my_llava_model = LlavaForConditionalGeneration(llava_configuration)
# ------------------------------------------------------------------------------------------------

# 将CLIP模型的视觉层参数赋给Llava模型的视觉层
my_llava_model.vision_tower.vision_model = clip_model.vision_model

# 将Qwen1.5-4B-Chat模型的参数赋给Llava模型的语言层
my_llava_model.language_model = llm_model

# 将Qwen1.5-4B-Chat模型的pad_token_id赋给Llava模型，因为原始的pad_token_id为空
my_llava_model.config.pad_token_id = llm_tokenizer.pad_token_id

# 将Qwen1.5-4B-Chat模型的 image_id 赋给Llava模型，因为原始的 image_id 为 32000(应该是151646才对)
my_llava_model.config.image_token_index = llm_tokenizer.encode("<image>")[0]
# ------------------------------------------------------------------------------------------------

print("正在保存 模型权重...")
my_llava_model.save_pretrained("./my_llava_model/model_01")  # 保存模型权重
print("正在保存 分词器...")
llm_tokenizer.save_pretrained("./my_llava_model/model_01")  # 保存分词器
print("正在保存 视觉的预处理器...")
autoprocessor = AutoProcessor.from_pretrained(clip_model_name_or_path)  # 保存视觉的预处理器
autoprocessor.save_pretrained("./my_llava_model/model_02")
print("llava模型已保存")
# ------------------------------------------------------------------------------------------------

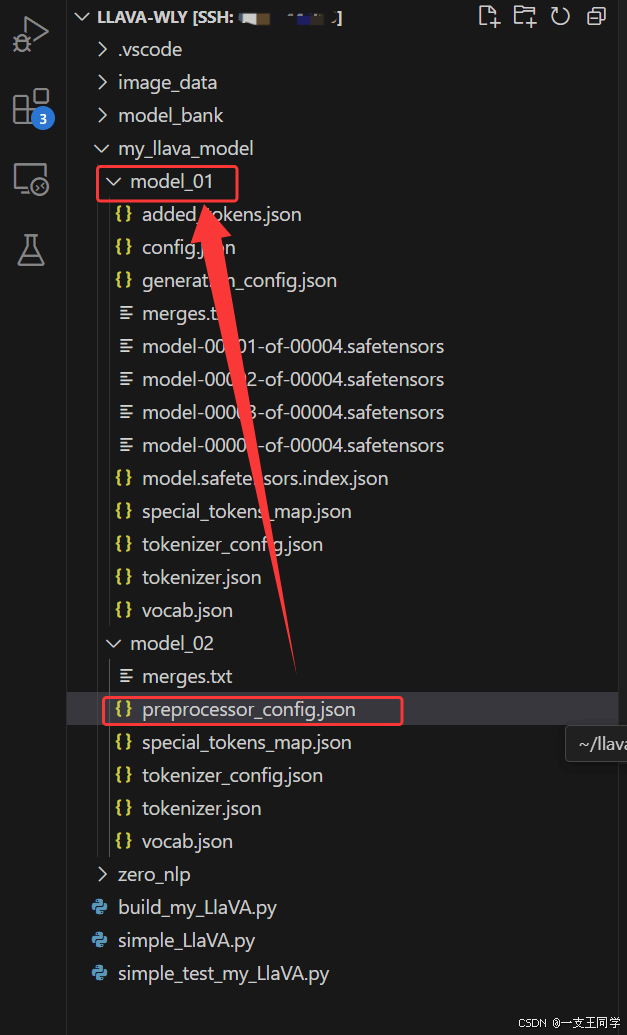

● 运行完之后，需要将 文件夹./my_llava_model/model_02 中的 preprocessor_config.json 文件复制到文件夹 ./my_llava_model/model_01 中（原版的构建过程也是这样的）。

---

5 测试 LLaVA 模型

● 然后新建一个 python 文件，来做一个简单的测试：

# LlavaProcessor用于处理输入的文本和图像数据，将其转换为模型可以接受的格式
# LlavaForConditionalGeneration是基于条件生成的模型类，用于生成文本
from transformers import LlavaProcessor, LlavaForConditionalGeneration
import torch
from PIL import Image  # 导入PIL库中的Image模块，用于处理图像


model_name_or_path = "./my_llava_model/model_01"  # 定义模型的路径，这里指定了本地存储的模型目录
llava_processor = LlavaProcessor.from_pretrained(model_name_or_path)  # 处理器会加载模型对应的分词器和图像处理器等信息

# device_map="auto"表示自动选择合适的设备（如GPU）来运行模型
# torch_dtype=torch.bfloat16指定模型使用bfloat16数据类型，以减少内存使用和加速计算
model = LlavaForConditionalGeneration.from_pretrained(
    model_name_or_path, device_map="cuda:0", torch_dtype=torch.bfloat16
)

# 定义用户输入的文本提示，包含了对图像内容的询问
# <image>是一个特殊标记，表示这里会插入图像信息
prompt_text = "USER: <image>\n What's the content of the image? ASSISTANT:"

# 构建消息列表，包含系统提示和用户提示
# 系统提示用于告知模型其角色和任务，用户提示是具体的问题或请求
messages = [
    {"role": "system", "content": "You are a helpful assistant."},
    {"role": "user", "content": prompt_text},
]

# 使用Llava的tokenizer的apply_chat_template方法将消息列表转换为模型输入的格式
# tokenize=False表示不进行分词操作，仅生成文本格式的输入
# add_generation_prompt=True表示添加生成提示，以便模型知道何时开始生成文本
prompt = llava_processor.tokenizer.apply_chat_template(
    messages, tokenize=False, add_generation_prompt=True
)

# 定义图像的路径，这里指定了本地存储的图像文件
image_path = "./image_data/test_image_1.jpg"
# 使用PIL库的Image.open方法打开图像文件
image = Image.open(fp=image_path)

# 将文本和图像输入到Llava处理器中，生成模型输入
# text参数传入之前生成的文本提示，images参数传入打开的图像
# return_tensors="pt"表示返回PyTorch张量格式的输入
inputs = llava_processor(text=prompt, images=image, return_tensors="pt")
# print("Input keys:", inputs.keys())  # 检查输入字典的键
# print("Pixel values shape:", inputs["pixel_values"].shape)  # 检查图像输入形状
# print("Input IDs shape:", inputs["input_ids"].shape)  # 检查文本输入形状

# 将输入数据移动到模型所在的设备（如GPU）
# 遍历输入字典中的每个键值对，将张量移动到模型所在的设备上
for tk in inputs.keys():
    inputs[tk] = inputs[tk].to(model.device)


with torch.no_grad():
    image_features = model.vision_tower(inputs["pixel_values"])
    print("Image features shape:", image_features.last_hidden_state.shape)

# 使用模型生成文本，最多生成50个新token
# **inputs表示将输入字典解包为关键字参数传递给模型的generate方法
# max_new_tokens=50限制了模型最多生成20个新的token
generate_ids = model.generate(**inputs, max_new_tokens=20)

# 解码生成的token，得到最终的文本输出
# skip_special_tokens=False表示不跳过特殊标记，保留所有生成的标记
# clean_up_tokenization_spaces=False表示不清理分词过程中产生的空格
gen_text = llava_processor.batch_decode(
    generate_ids, skip_special_tokens=False, clean_up_tokenization_spaces=False
)[0]

# 打印生成的文本
print("\ngen_text:\n", gen_text)

● 这是我测试的图片：

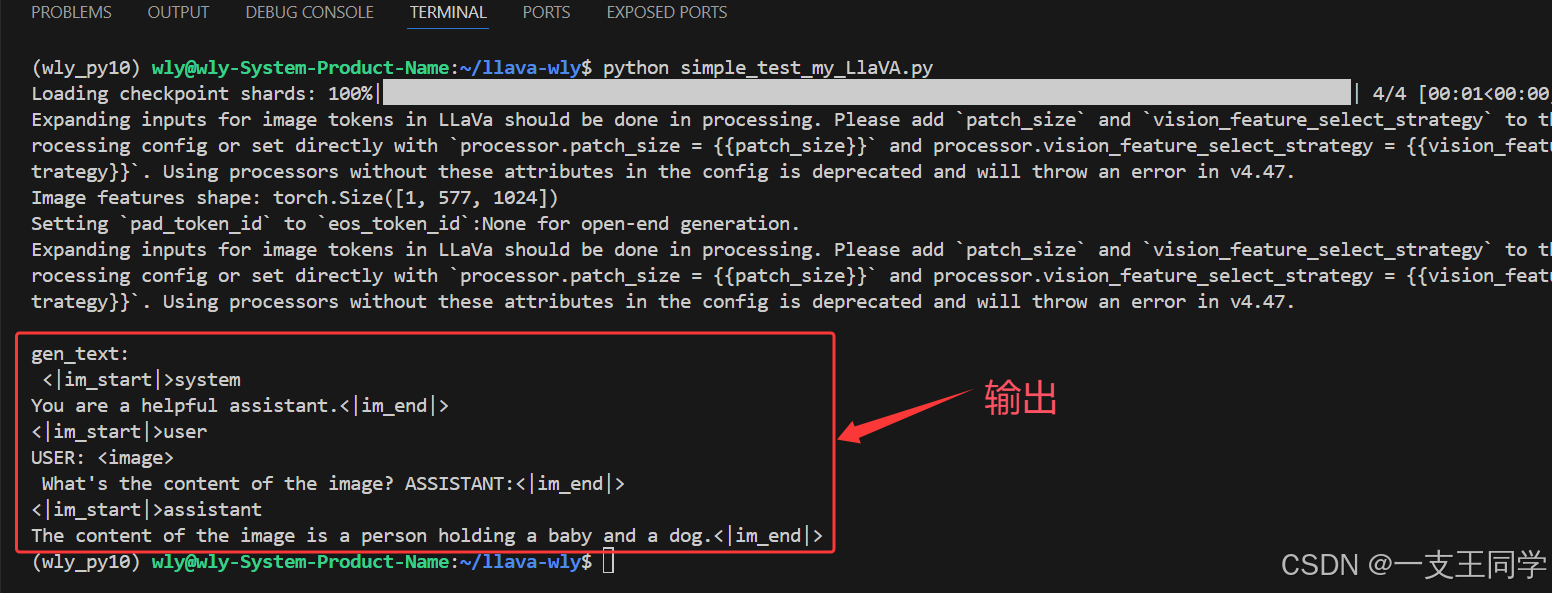

● 这是模型的输出： 文本描述的不准确，但也有部分准确。因为在 LLaVA 初始化过程中的 转换层 的参数是随机的（一般要训练一下，结果就要好一点），所以结果不是很准确，这是正常的现象。

The content of the image is a person holding a baby and a dog.
翻译：图片的内容是一个人抱着一个婴儿和一只狗。

● 再测试一张图片呢： 😄 😄

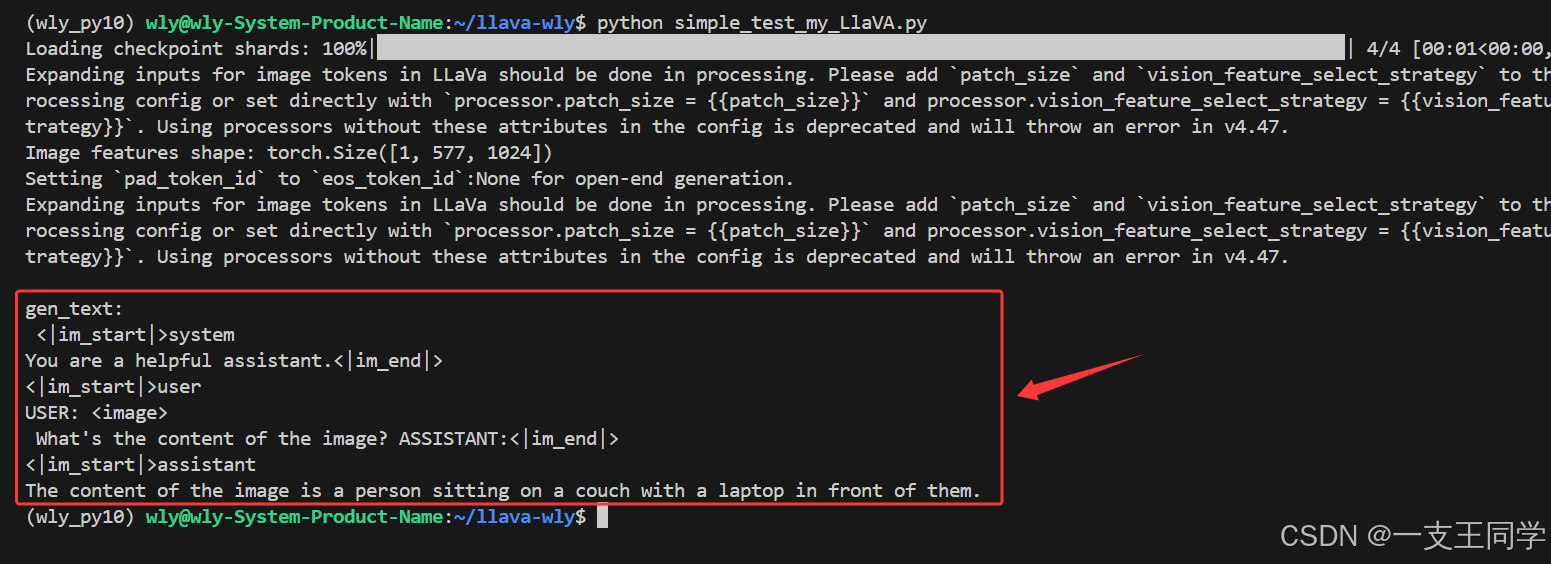

● 得到的输出：（描述的也不准确，但也有部分准确）

The content of the image is a person sitting on a couch with a laptop in front of them.
翻译：图像的内容是一个人坐在沙发上，面前放着一台笔记本电脑。

---

6 参考资料

[1] 《自定义多模态大模型LLaVA——LLaVA系列》，B站Up主：良睦路程序员

---

7 补充说明

LLaVA系列的上一篇文章链接：LLaVA系列①——LLaVA的快速学习和简单调用（附详细代码+讲解）
LLaVA系列的下一篇文章链接：LLaVA系列③——微调训练LLaVA并进行推理（附详细代码+讲解）

● 若有写得不对的地方，或有疑问，欢迎评论交流。

---

⭐️ ⭐️ 写于2025年3月26日 10:57 教研室工位 💻
