TCP/IP网络协议基础——⑤传输层：UDP协议

一、传输层协议

---

  从之前介绍的网络层协议来看，通信的两端是两台主机，IP 数据报首部就标明了这两台主机的 IP 地址。但是从传输层来看，是发送方主机中的一个进程与接收方主机中的一个进程在交换数据，因此，严格地讲，通信双方不是主机，而是主机中的进程。

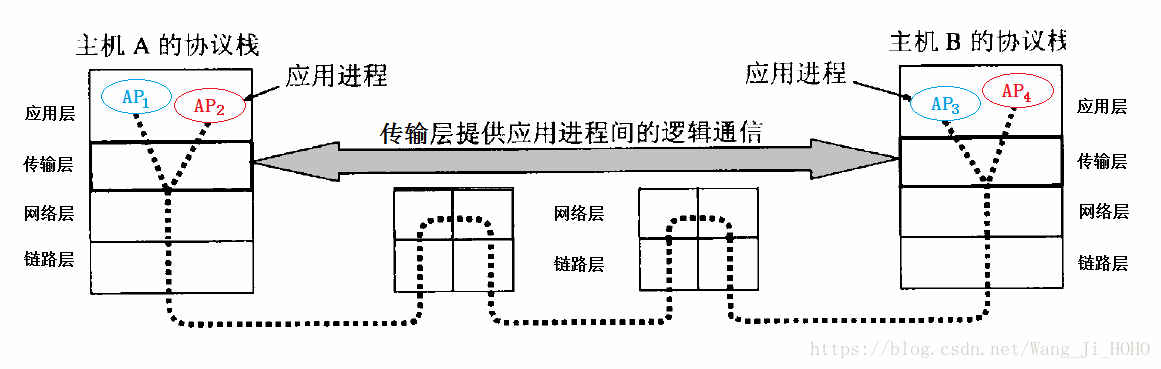

  主机中常常有多个应用进程同时在与外部通信(比如你的浏览器和 QQ 在同时运行)，下图中，A 主机的 AP1 进程在与 B 主机的 AP3 进程通信，同时主机 A 的 AP2 进程也在与 B 主机的 AP4 进程通信。
  两个主机的传输层之间有一个灰色双向箭头，写着“传输层提供应用进程间的逻辑通信”。 逻辑通信：看起来是数据似乎是沿着双向箭头在传输层水平传输的，但实际上是沿图中的虚线经多个协议层次而传输。

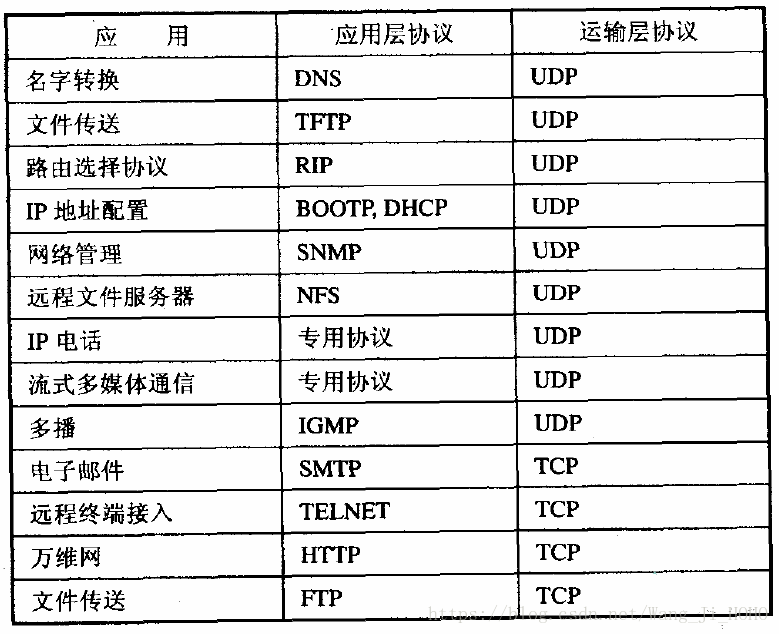

  TCP/IP 协议栈传输层有两个重要协议——UDP 和 TCP，不同的应用进程在传输层使用 TCP 或 UDP 之一：

  这一节先介绍比较简单的 UDP，比较复杂的 TCP 将在下一节讨论。

二、端口

---

  在第一节我们已经了解过端口的概念，端口的作用体现在传输层。
  刚才的图中，AP1 与 AP3 的通信与 AP2 与 AP4 的通信可以使用同一个传输层协议来传输(TCP 或 UDP)，根据 IP 地址或 MAC 地址都只能是把数据传到正确的主机，但具体需要传到哪一个进程，是通过端口来辨认的。比如同时使用浏览器和 QQ，浏览器占用 80 端口，而 QQ 占用 4000 端口，那么发送过来的 QQ 消息便会通过 4000 端口显示在 QQ 客户端，而不会错误地显示在浏览器上。
  端口号有 0～65535 的编号，其中：
  编号 0～1023 为 系统端口号 ，这些端口号可以在网址www.iana.org查询到，它们被指派给了 TCP/IP 最重要的一些应用程序，以下是一些常见的系统端口号：

应用层协议：	FTP	TELNET	SMTP	DNS	TFTP	HTTP	SNMP
系统端口号：	21	23	25	53	69	80	161

  编号 1024～49151 为 登记端口号 ，为没有系统端口号的应用程序使用，使用这类端口号必须在 IANA 按规定手续登记，以防止重复。
  编号 49152～65535 为 短暂端口号 ，是留给客户进程选择暂时使用的，使用结束后，这类端口号会被放开以供其它程序使用。

三、UDP 概述

---

  UDP(User Datagram Protocol)用户数据报协议，它只在 IP 数据报服务之上增加了很少一点功能，它的主要特点有：
  (1).UDP 是无连接的，发送数据之前不需要建立连接(而 TCP 需要)，减少了开销和时延。
  (2).UDP尽最大努力交付，不保证交付可靠性。
  (3).UDP 是面向报文的，对于从网络层交付下来的 IP 数据报，只做很简单的封装(8 字节 UDP 报头)，首部开销小。
  (4).UDP 没有拥塞控制，出现网络拥塞时发送方也不会降低发送速率。这种特性对某些实时应用是很重要的，比如 IP 电话，视频会议等，它们允许拥塞时丢失一些数据，因为如果不抛弃这些数据，极可能造成时延的累积。
  (5).UDP 支持一对一、一对多、多对一和多对多的交互通信。

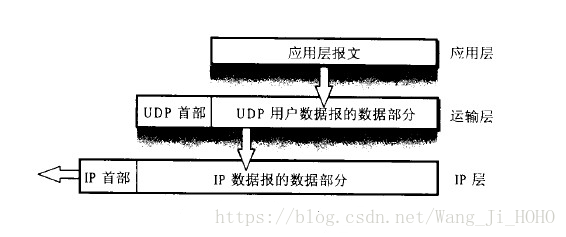

  从应用层到传输层，再到网络层的各层次封装：

四、UDP 报文

---

  UDP 数据报可分为两部分：UDP 报头和数据部分。其中数据部分是应用层交付下来的数据。UDP 报头总共 8 字节，而这 8 字节又分为 4 个字段：

  (1)源端口 2 字节 在对方需要回信时可用，不需要时可以全 0；
  (2)目的端口 2 字节 必须，也是最重要的字段；
  (3)长度 2 字节 长度值包括报头和数据部分；
  (4)校验和 2 字节 用于检验 UDP 数据报在传输过程中是否有出错，有错就丢弃。

五、tcpdump 抓取 UDP 报文

---

   关于如何抓取UDP报文，暂不在此文进行详细的说明。
