CodeSysPLC的PROFINET通讯PROFINETIO

新时达SC30B6LPLC是基于Codesys开发的。远程IO选用的欧特的。如果项目想用的可以联系我。有相关技术问题，留言交流。

设置步骤如下：

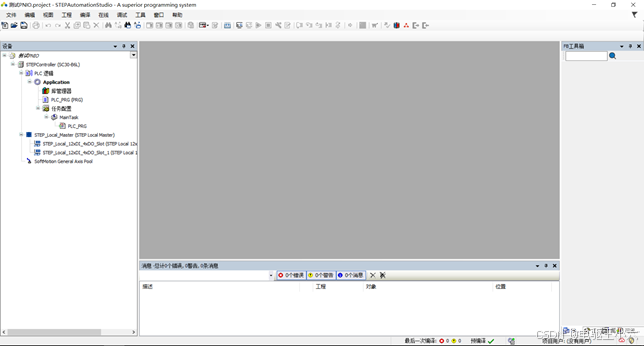

1.新建工程

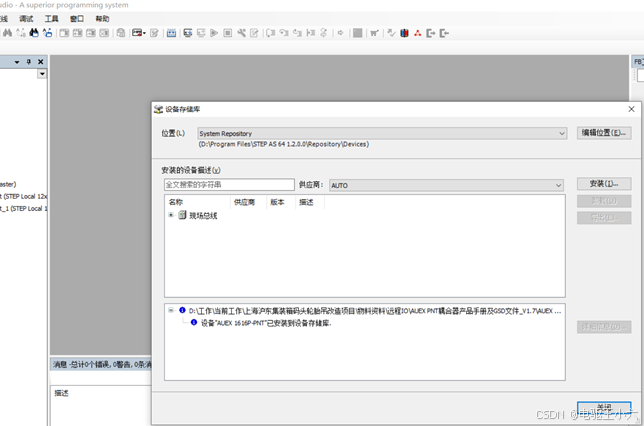

2.添加GSD文件

工具-设备存储库-安装。

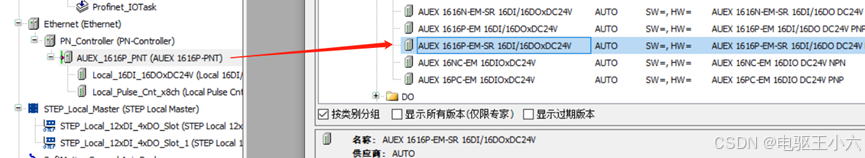

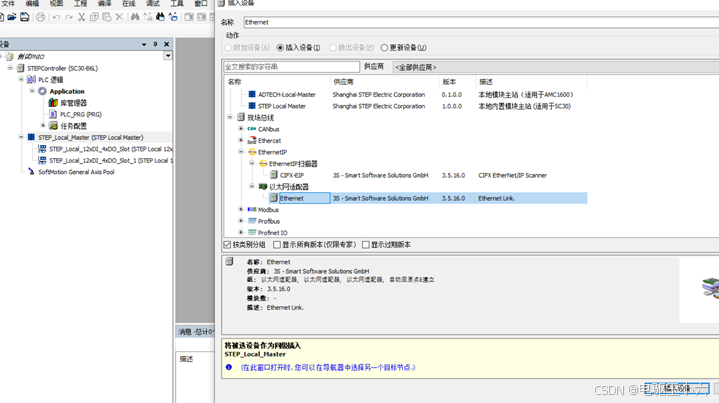

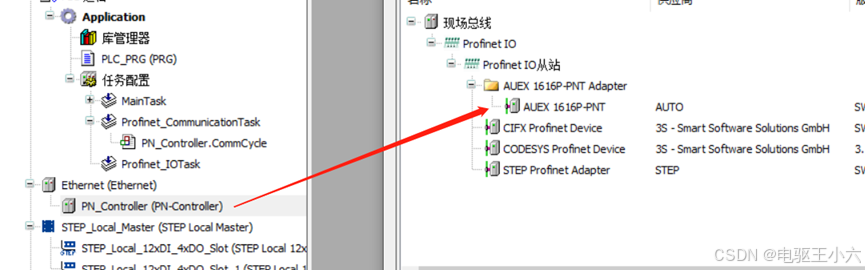

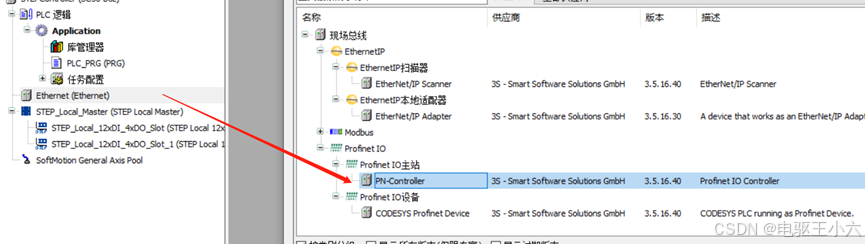

3.插入设备

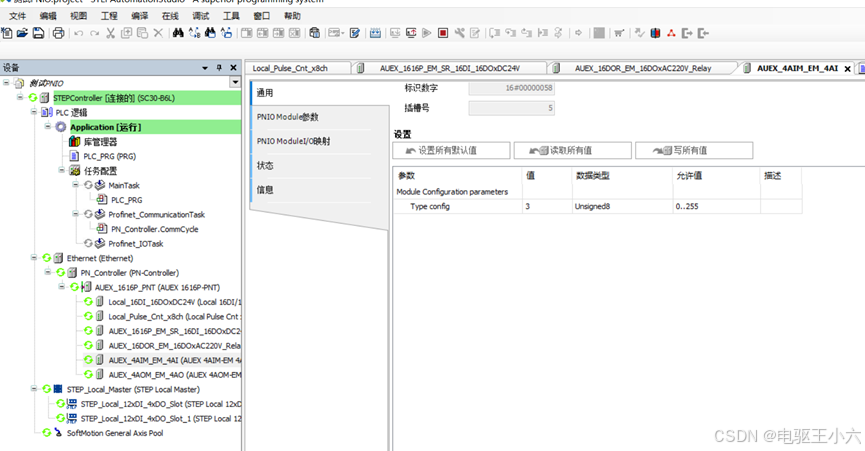

继续添加，直至完成组态。

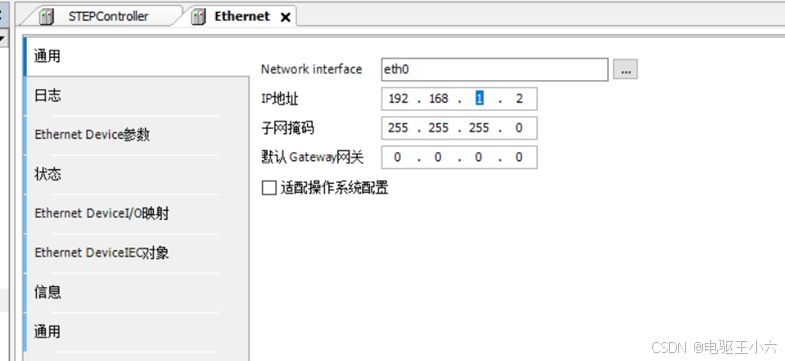

4.修改PLCCPU上的IP地址。

选用Ether CAT口进行PN通讯，定义该口的IP，例192.168.1.2

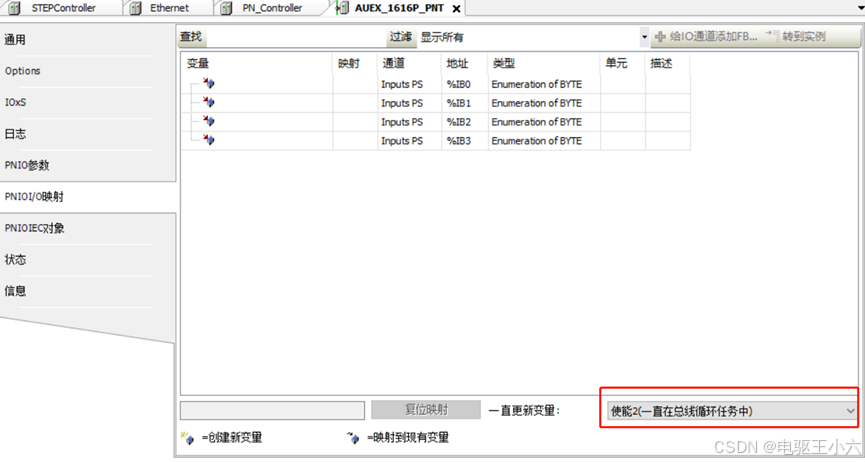

注：耦合器一定要使能2，其他设备可以不设。

5.测试，观察软件里有变化。

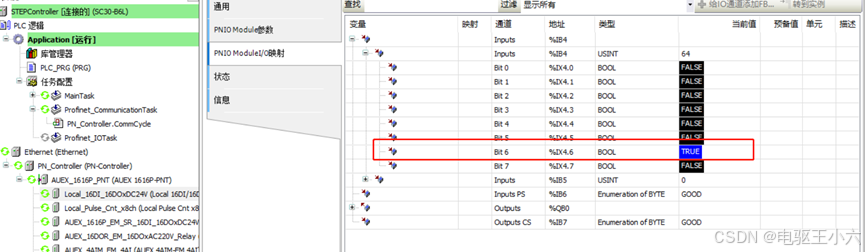

外接一个数字量输入测试有变化。

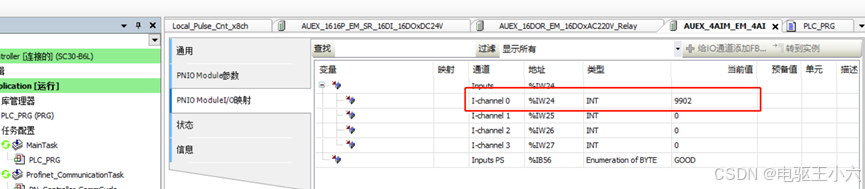

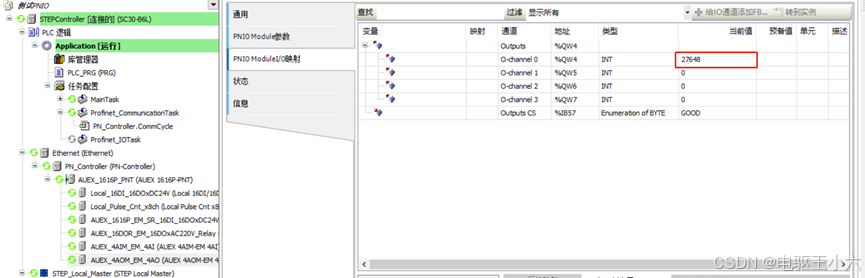

测试下AO输出

实际测端口为8.64V。

测试完毕。

注：

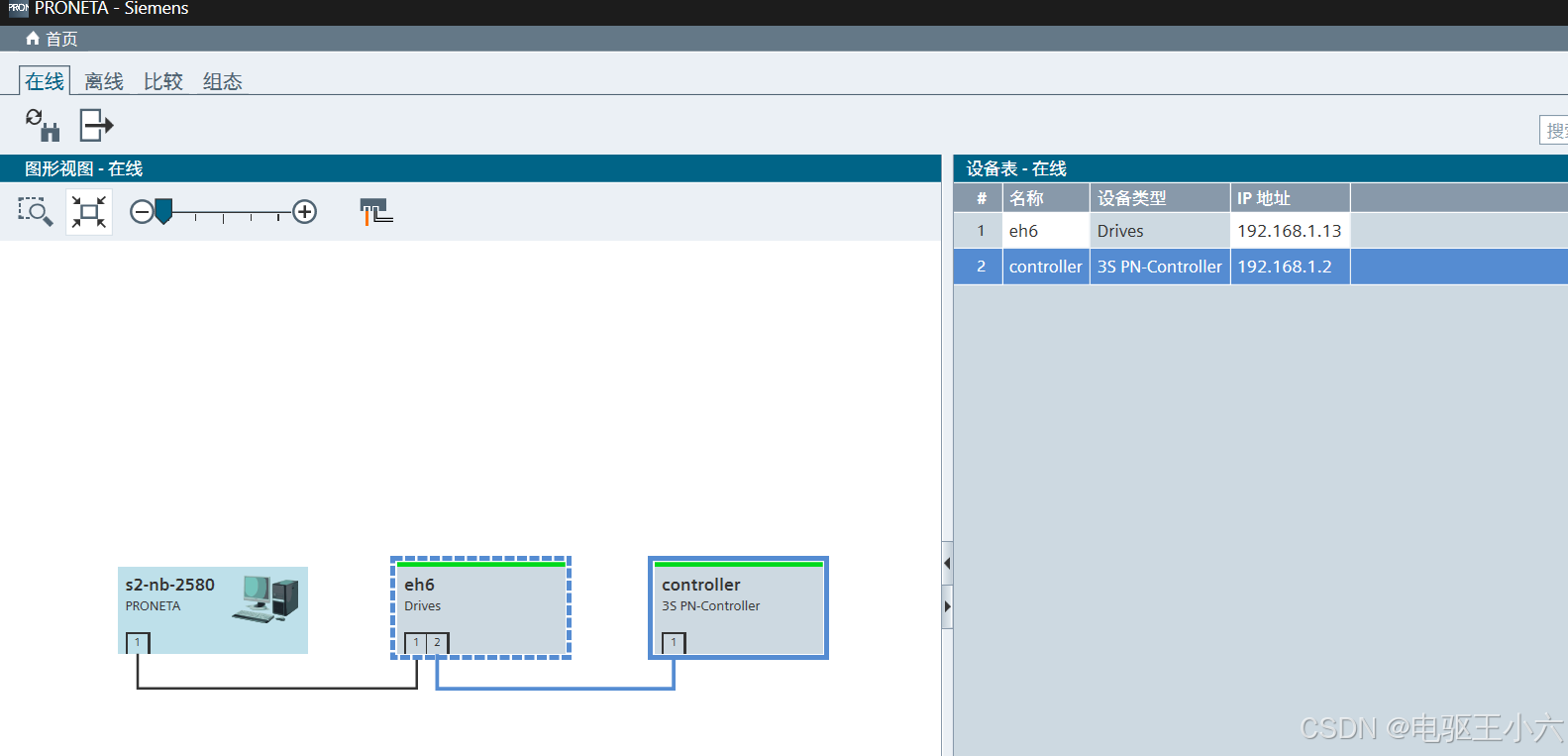

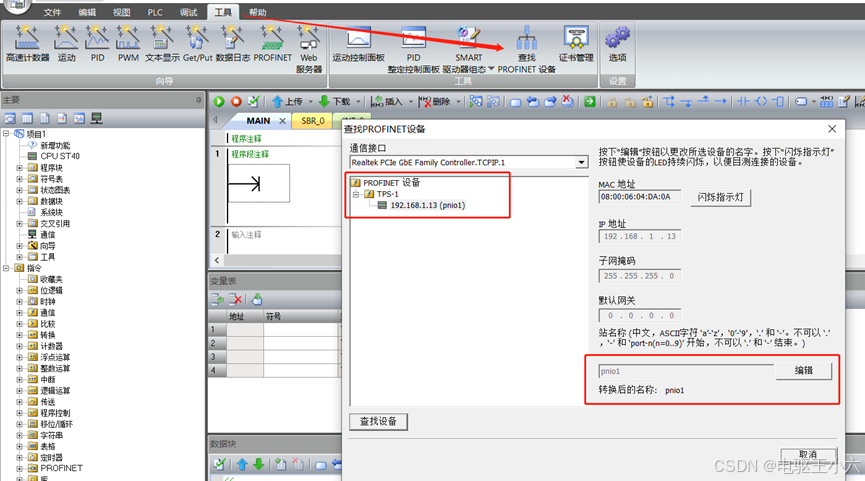

修改PN的IP地址和名字，可以用西门子软件，我的电脑太卡，没装博图，装了个STEP 7-MicroWIN SMART，也可以修改。

首先网线插到电脑和远程IO之间，修改电脑网络IP。保证在同一网段即可。

这个工具更加好用。

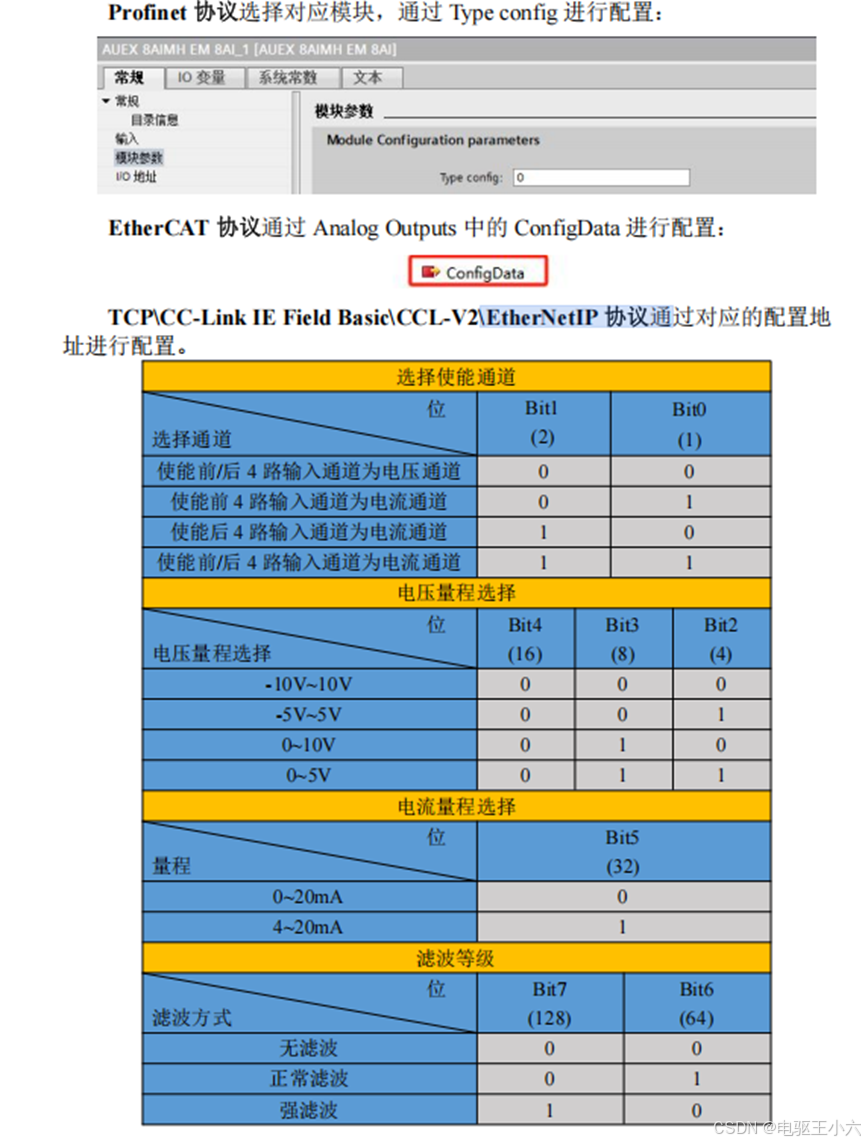

后续：出现现场一直无信号到PLC，现场各种措施，最终发现需要软件修改。

在PLC中对该数赋值
