modbuspoll使用以及风速传感器通讯案例

        本教程适用于系统集成时，modbus仪表、仪器的参数设置。现场传感器、多功能仪表通过电流信号电压信号传给控制器时，信号多会衰减失真。很多时候都用到通讯采集参数。通讯保证了准确性，只要保证通讯正常即可。常见设备如：多功能电表（modbusRTU、modbusTCP，因modbus开放性高，应用较为普遍），温湿度传感器、某些控制器。我司变频器亦可以设置读取通讯参数，标准通用的modbus参数，一个文件可以测试，大大提高通讯测试效率。

使用仪器：电脑（装有modbuspoll软件以及485驱动）、USB转485转接器。

1. 阅读从站产品规格书，确认通讯协议、波特率、数据位、检验位。

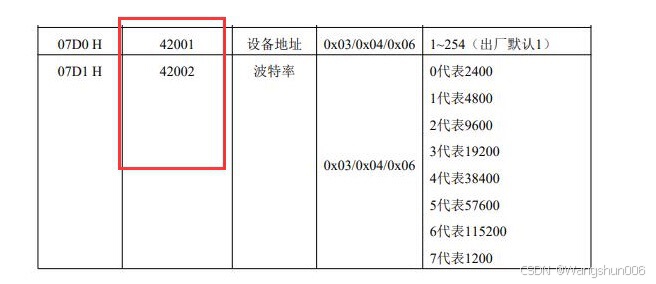

图1.传感器通讯参数

1. 阅读说明书，接线方法，连接硬件设备

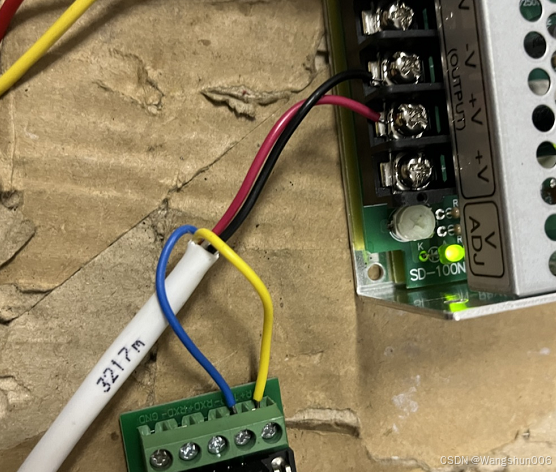

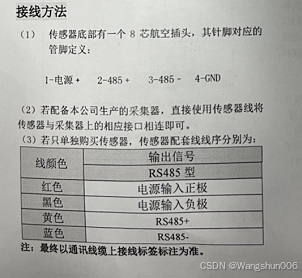

图2.传感器接线

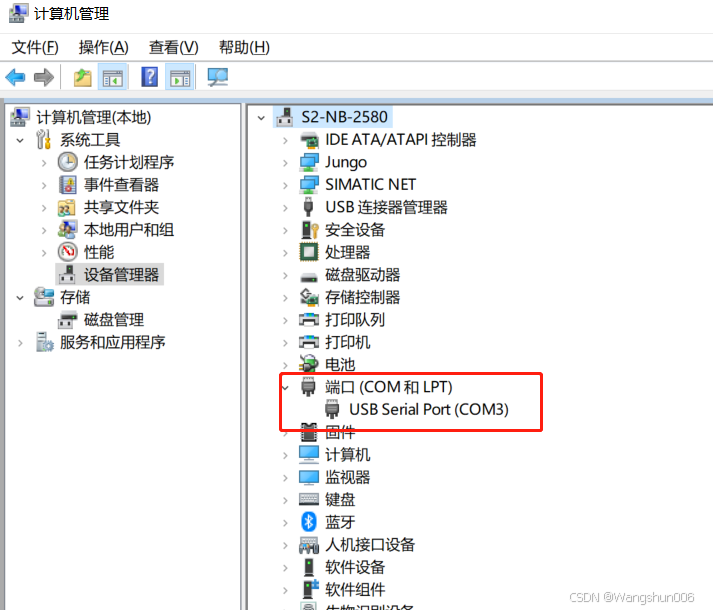

1. 检查电脑管理，确认端口。

图3.电脑端口使用情况

1. 打开软件，连接，设置第1步的通讯参数

Port即为电脑端口，其他参数如上。

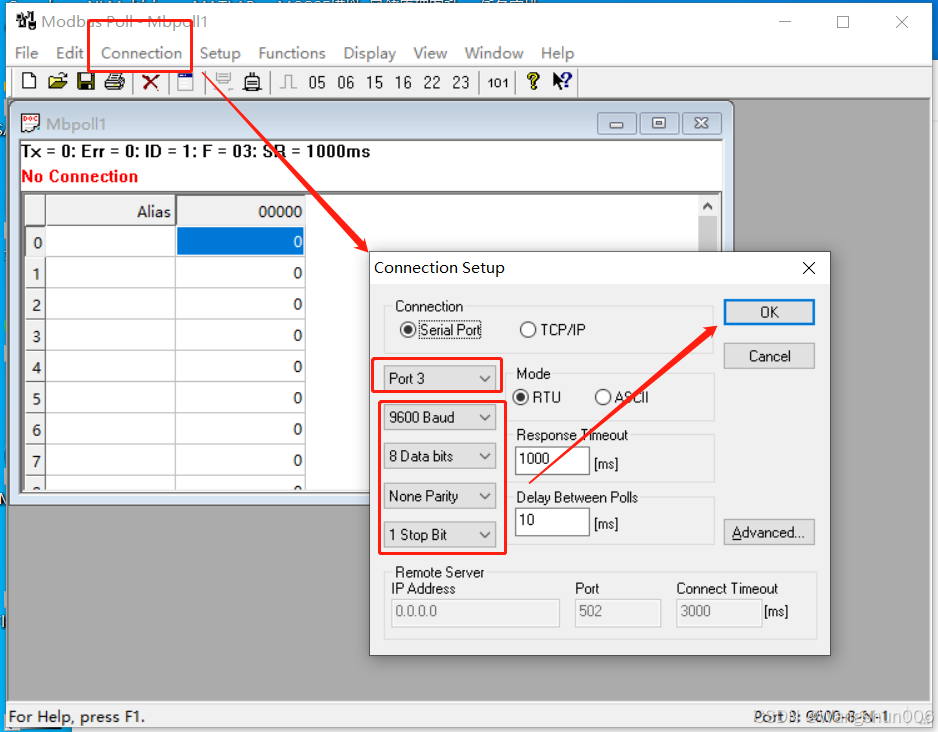

图4.软件通讯参数设置

1. 设置通讯读取的类型、数量（本次只能读5个，可以先读1个或2个测试能否通讯上，再测试最多读多少。本次默认读十个，一直没通讯上）

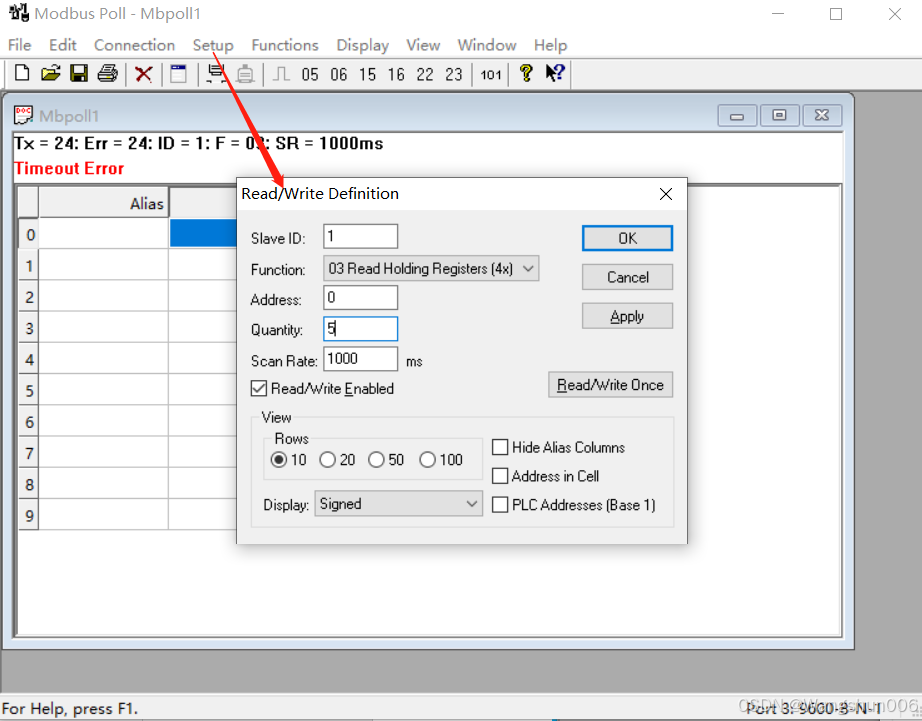

图5.通讯地址参数设置

1. 通讯成功，可以根据说明书地址表检查对应地址数据是否合理。主要是数据精度需注意单位是否含有小数点。

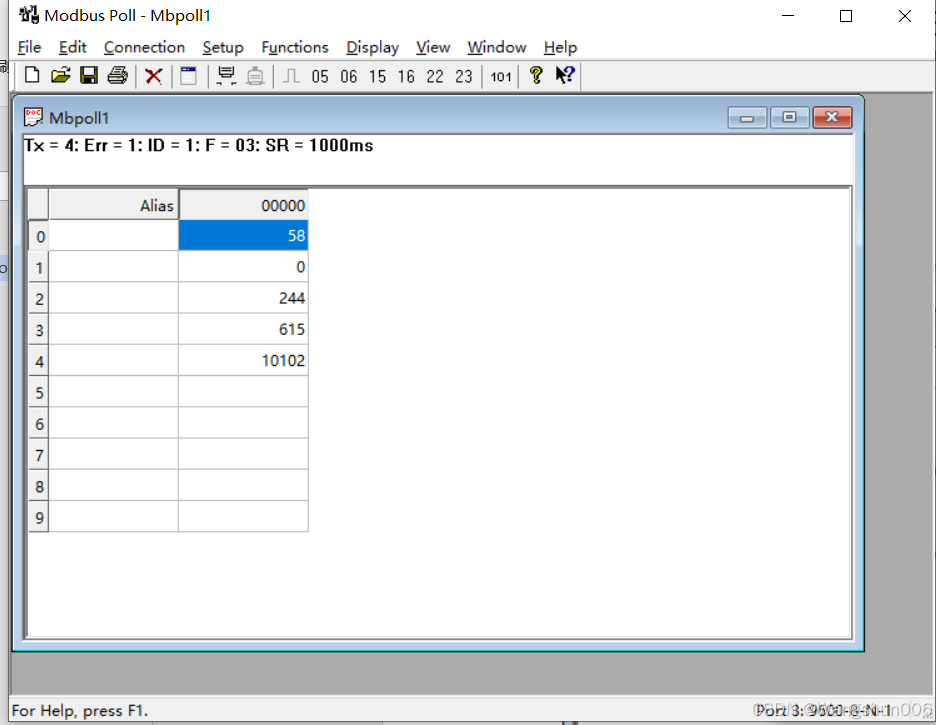

图6.通讯读上数据

1. 修改参数，常用的修改主站地址、波特率等参数，适应系统一主多从的集成要求。

7.1常规能读出的参数在表格里双击该值，可以直接修改。修改后通讯断开，重新设置已修改的参数即可连接。下图以老款风速传感器为例，默认波特率4800改为9600。设置参数如下：

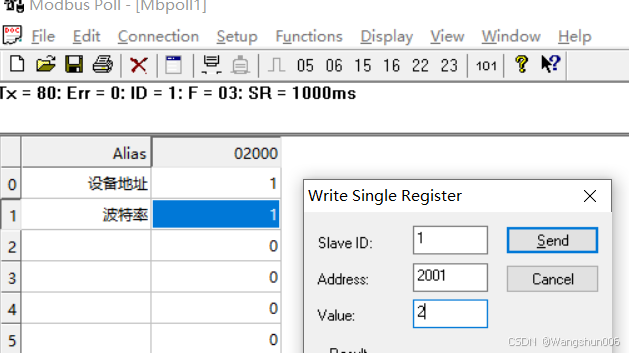

图7.直接修改数据

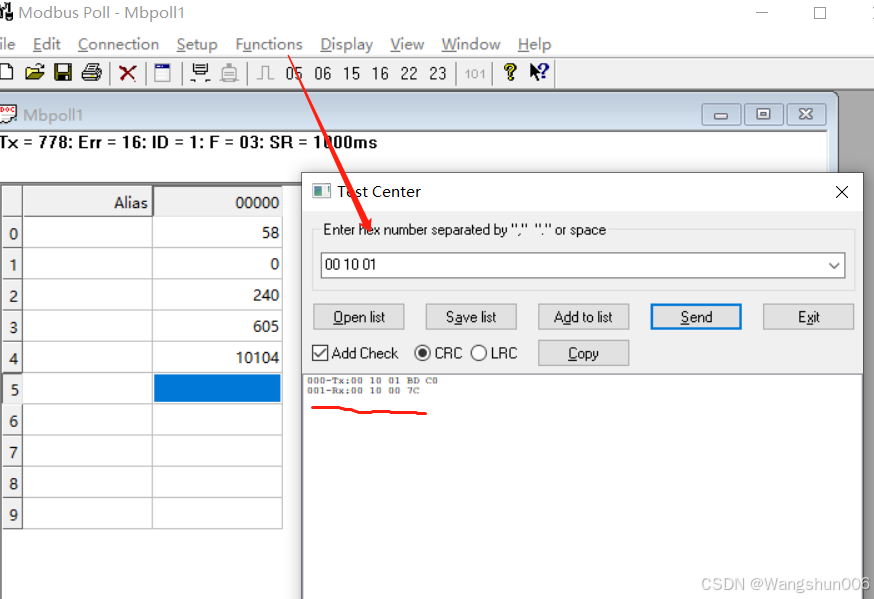

7.2部分不能直接读出的功能码参数，根据说明书地址进行修改。

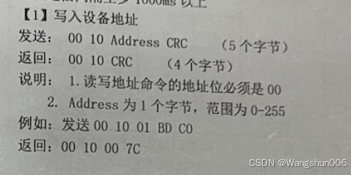

图8.其他功能码数据修改
