本环境是蛇矛实验室基于"火天网演攻防演训靶场"进行搭建，通过火天网演中的环境构建模块，可以灵活的对目标网络进行设计和配置，并且可以快速进行场景搭建和复现验证工作。

关于CAN总线协议

CAN 是Controller Area Network 的缩写（以下称为CAN），是ISO国际标准化的串行通信协议。在汽车产业中，出于对安全性、舒适性、方便性、低功耗、低成本的要求，各种各样的电子控制系统被开发了出来。由于这些系统之间通信所用的数据类型及对可靠性的要求不尽相同，由多条总线构成的情况很多，线束的数量也随之增加。为适应“减少线束的数量”、“通过多个LAN，进行大量数据的高速通信”的需要，1986 年德国电气商博世公司开发出面向汽车的CAN 通信协议。此后，CAN 通过ISO11898 及ISO11519 进行了标准化，在欧洲已是汽车网络的标准协议。CAN 的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。现场总线是当今自动化领域技术发展的热点之一，被誉为自动化领域的计算机局域网。它的出现为分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。

ICSim模拟分析

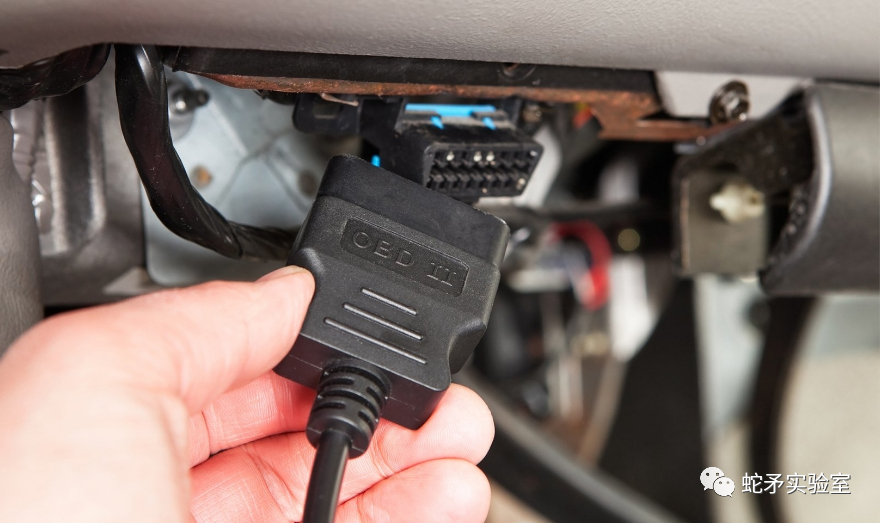

在了解CAN之前，我们先来理解一下什么是ECU(Electronic Control Unit)，早期分布式的电子电气架构下，每个 ECU 通常只负责控制一个单一的功能单元，彼此独立，分别控制着发动机、刹车、车门等部件。虽然现在ECU变得越来越复杂，但其基本部件不会改变，ECU 控制车辆的不同功能，现代汽车中有多达 70 个 ECU。如果这些ECU需要通信，那么就用到了CAN。在CAN总线出现之前，汽车制造商使用点对点布线，因此大多数部件都需要互相连接才能实现通信。如果汽车布线时出现故障，诊断会变得非常困难。CAN的出现使这种状况变得简单，CAN是一种总线协议，它允许微控制器(MCU)和ECU相互通信，并且它是一种基于消息的协议。通过单个 CAN 接口，ECU 可以通过集中式系统与每个之间进行通信，涉及更少的布线，并且数据通过数字信号而不是模拟信号传输，它使信号在传输过程中发生错误的概率减小。要访问汽车的CAN总线进行调试，我们需要连接汽车的OBD接口(现在汽车都使用OBD-II接口)，一般情况下，这个接口位于驾驶员座位的前方附近。下图中为汽车的调试接口

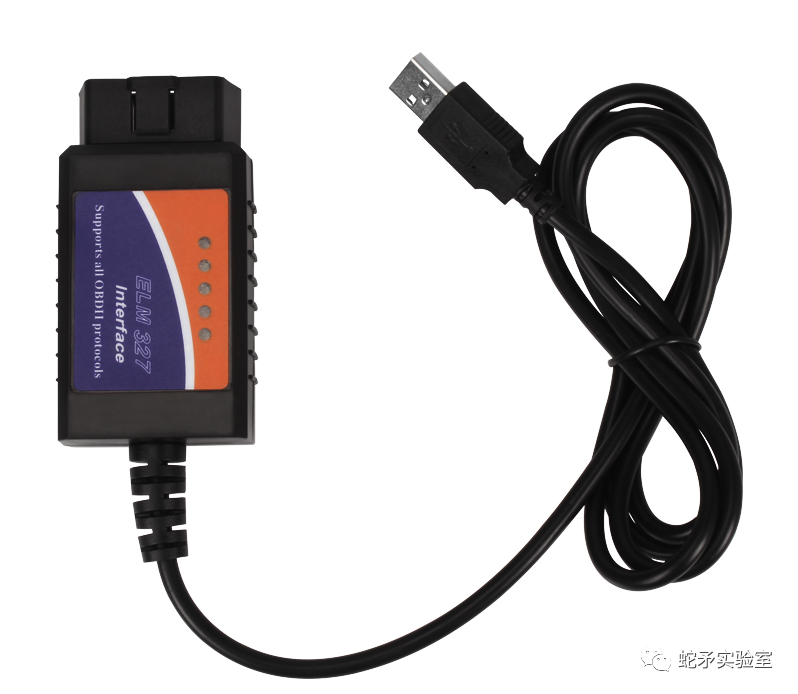

想要通过OBD-II接口连接电脑进行操作，就需要用到USB转CAN的工具，淘宝一般有卖。

我们学习vehicle安全的最便宜简单的方法是使用汽车模拟器。我们可以使用 ICSim工具，很方便的了解和学习 CAN 的内容。由于本小节只是简单介绍CAN和ICSim模拟器的使用，使初学者对CAN有初步了解，对CAN的详细内容并不会进行讲解，如果大家有兴趣可以去看<<智能汽车安全攻防大揭秘>>这本书。ICSim(Instrument Cluster Simulator)，是由Open Garages推出的工具。它可以产生多个CAN信号，同时会产生许多背景噪声，让我们可以在没有汽车或不改造汽车的情况下即可练习CAN总线的逆向技术。ICSim 包括一个带有车速表、门锁指示灯、转向信号灯和控制面板的仪表板。模拟控制器允许用户与模拟汽车网络进行交互，应用加速、刹车、控制门锁和转向信号。

安装ICSim环境，需要首先安装ICSim所需依赖库：

sudo apt install libsdl2-dev libsdl2-image-dev

要发送、接收和分析 CAN 包，我们需要 CAN 分析工具。Can-utils 是一组 Linux 实用程序，允许 Linux 与车载 CAN 网络进行通信。Can-utils 包含 4个我们经常使用的主要工具：

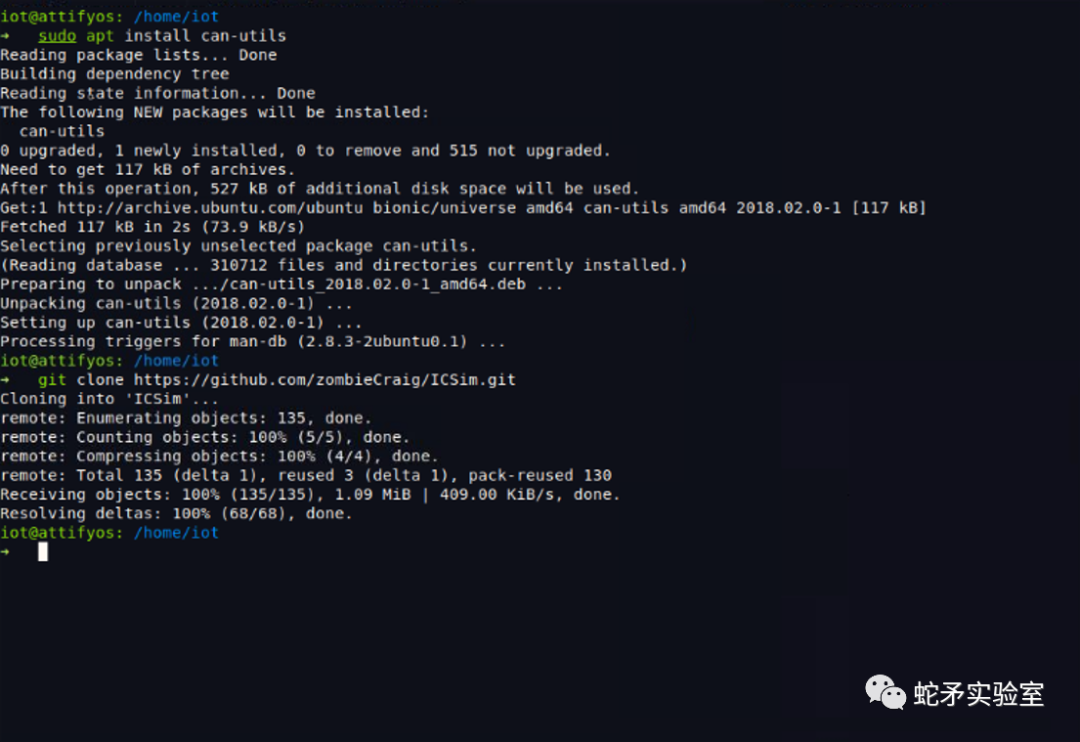

sudo apt install can-utils
#candump : 显示、过滤和记录CAN数据到文件。candump并不会解码数据。
#canplayer : 对记录的CAN数据进行重放。
#cansend : 发送CAN数据。
#cansniffer : 显示CAN数据并高亮显示变化的字节。

然后将ICSim下载下来

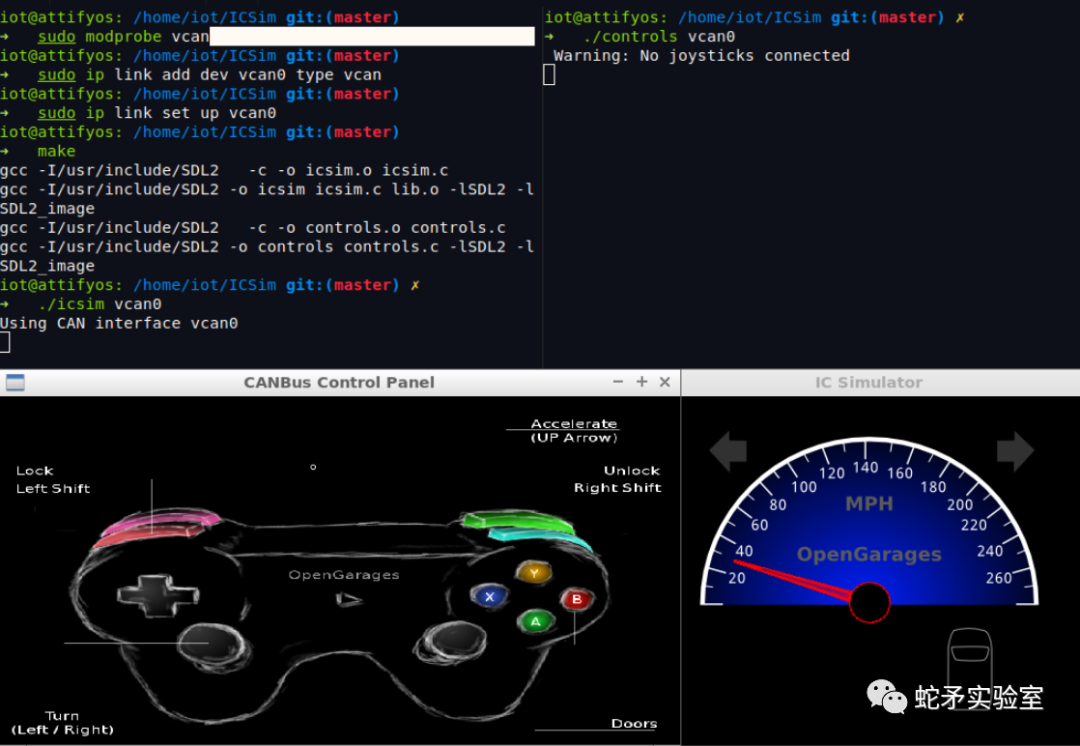

切换到ICSim目录，执行"make"命令，就可以编译成功。编译成功后，就可以使用"icsim van0"来模拟车辆，我们另起一个终端，使用"controls vcan0"，这时出现仪表盘的窗口是模拟控制器，并且控制器中的速度表一直忽上忽下的跳到在0mph以上的位置，说明ICSim工作正常。

下面，我们可以使用如下键位来操作控制器

上方向键加速
向左方向键左转
向右方向键右转
右shift+A/X开左车门（前/后）
右shift+B/Y开右前车门（前/后）
左shift+A/X关左车门（前/后）
左shift+B/Y关右前车门（前/后）

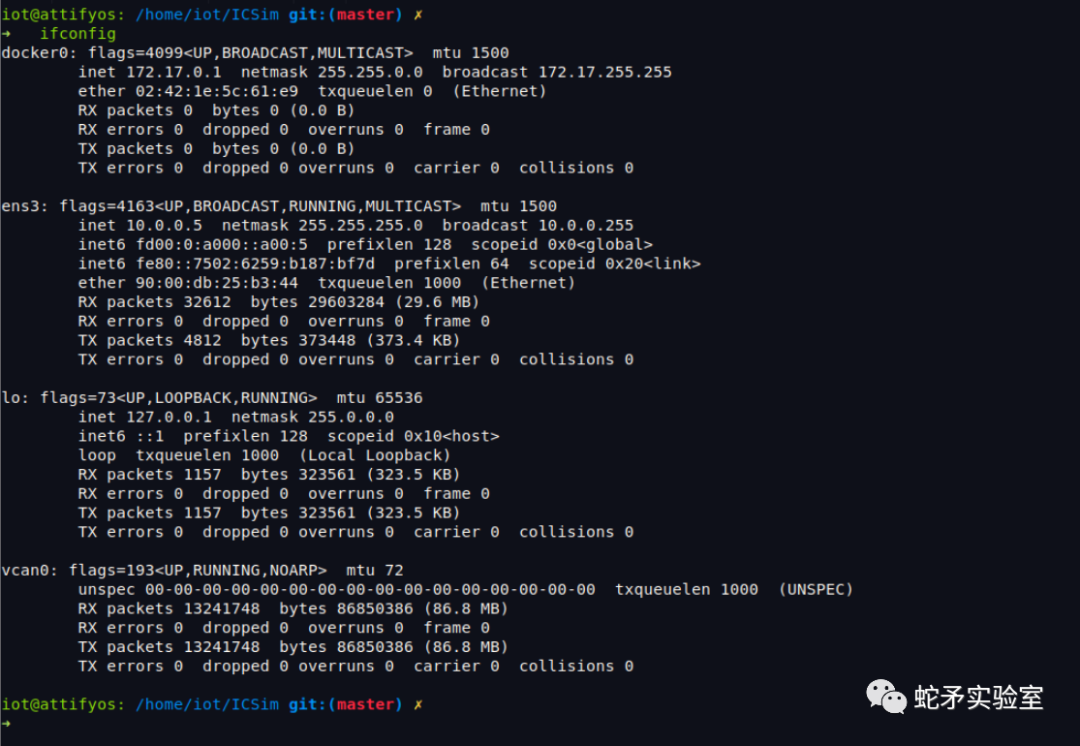

运行后，我们可以使用ifconfig来查看网络接口，发现会多出来一个vcan0的网络接口。

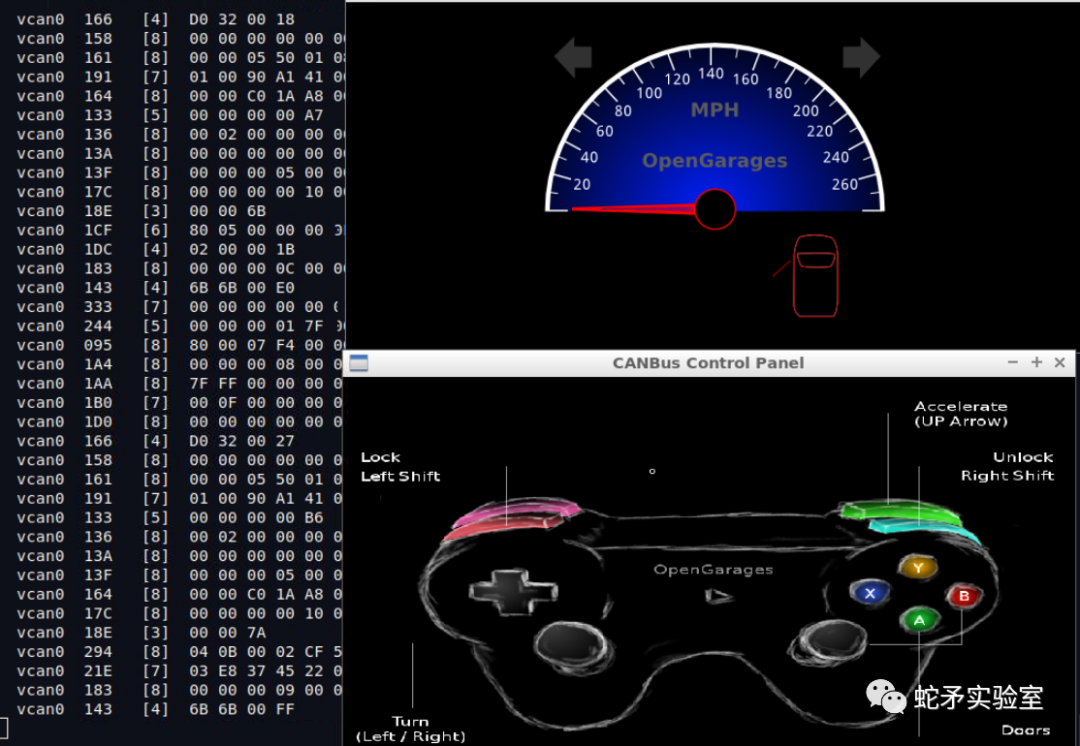

我们可以使用"candump vcan0"来抓取CAN包裹流量，这时我们对控制器进行操作就会抓取相应命令的流量。如下图，左侧可以看到抓取的流量直接打印到屏幕上，显示流量时还是比较乱的

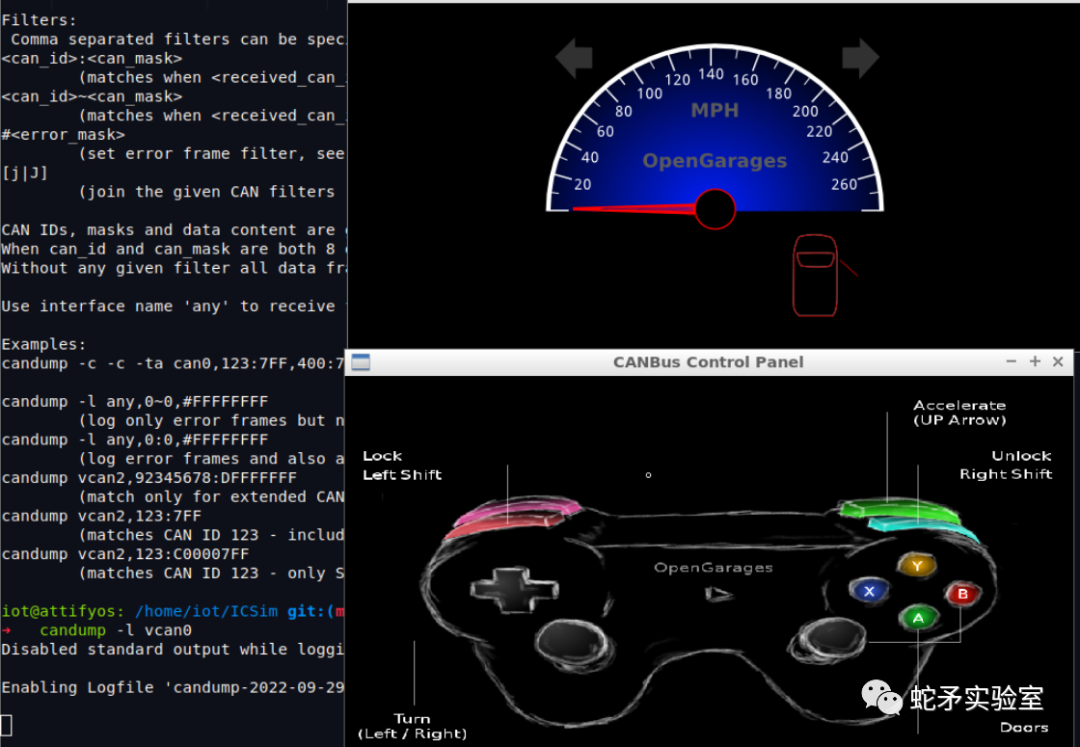

这时我们可以使用"candump -l vcan0"，candump会自动将抓取的流量包放入candump-xxx.log文件中

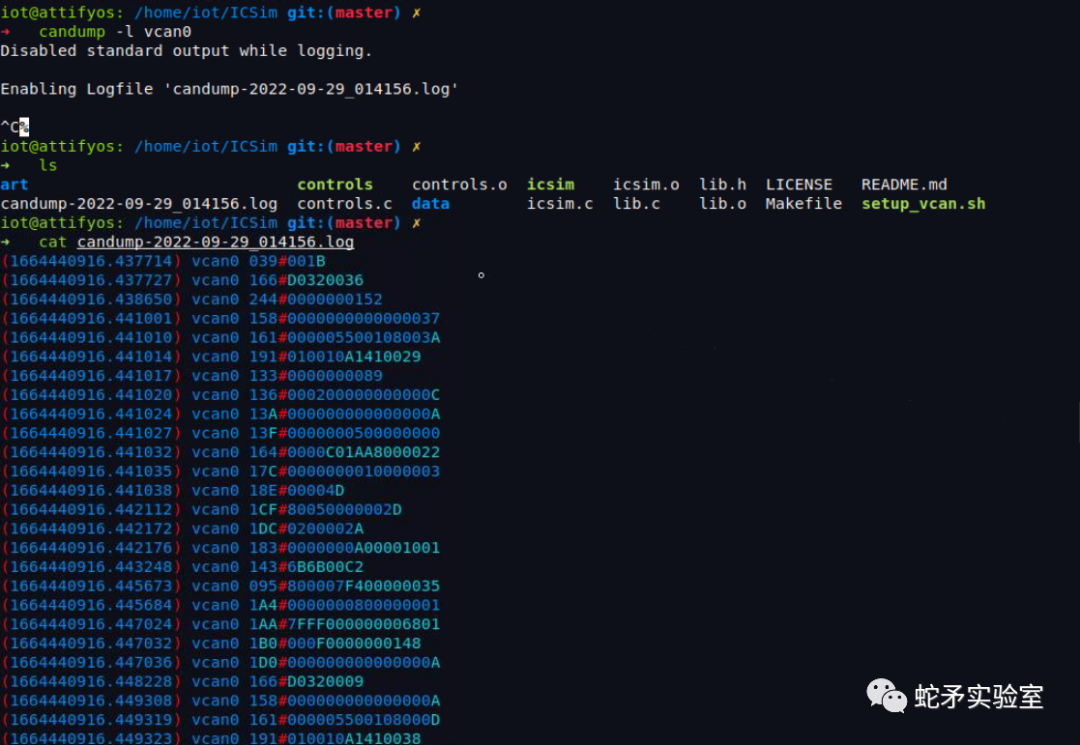

想要停止抓取可以按"ctrl+c"。查看一下抓取流量包，第一列，括号内的是时间戳，第二列中vcan0为我们的虚拟can接口。后面的是ID和数据，ID和数据以#号分割。

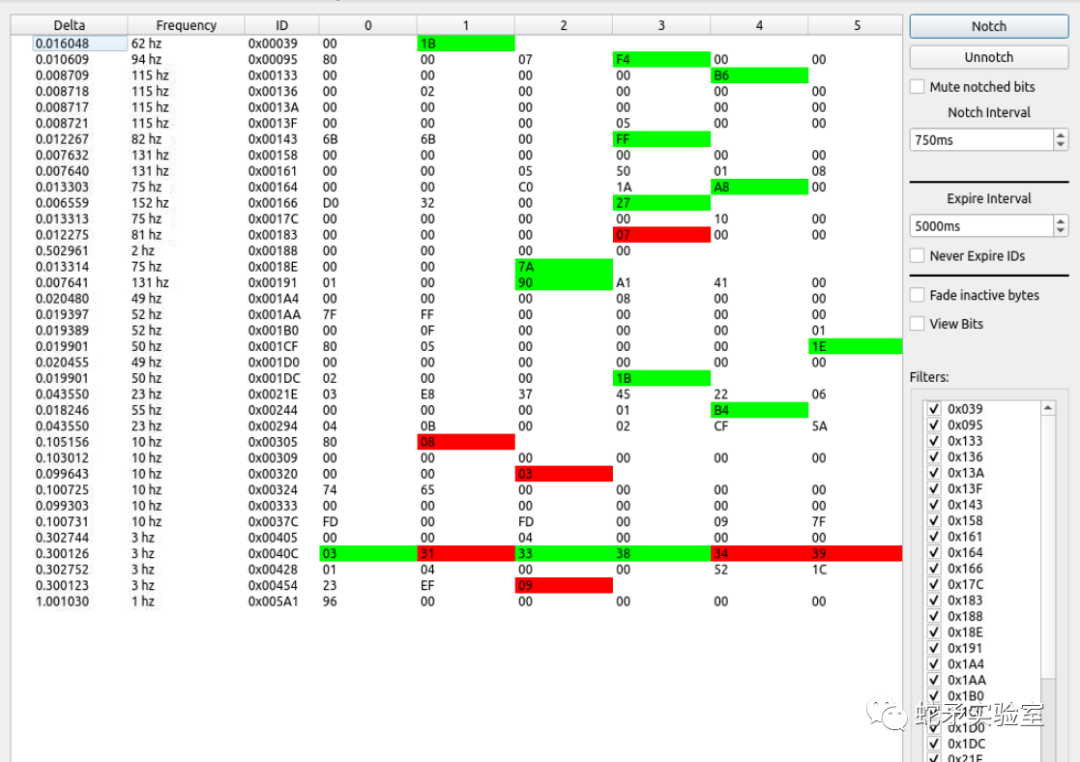

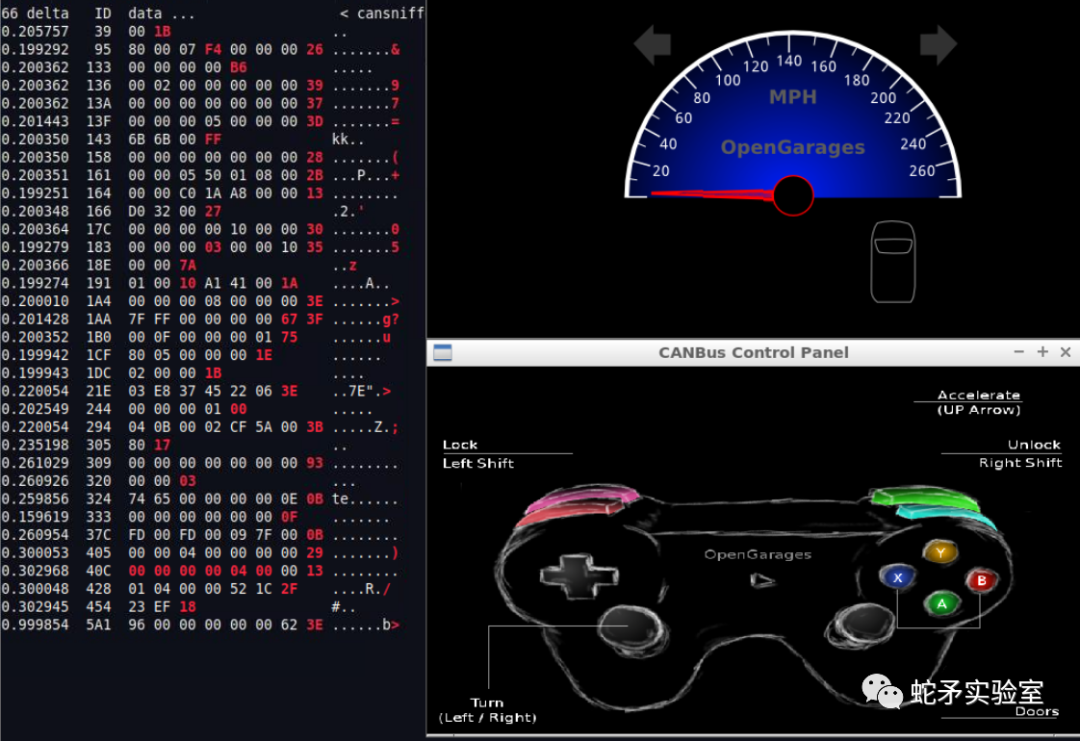

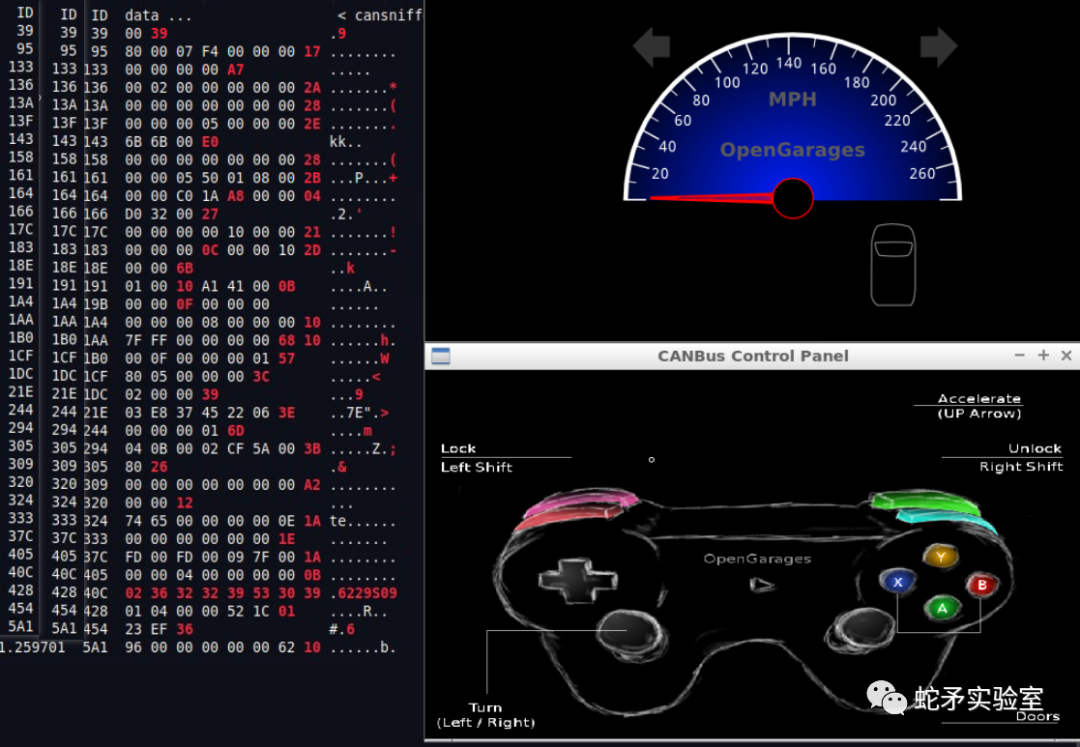

candump可以监听并记录原始数据，会有很多对我们无用的数据。can-utils工具包中还有一款可以根据仲裁ID进行分组显示，并对变化的数据以红色显示，使我们比较容易分辨，它就是cansniffer。我们使用"cansniffer -c vcan0"命令来对vcan0进行监听。

我们可以测试一下，当我按下左方向键时，仪表盘开始出现左转向的灯。同时左侧的流量包开始变动，但是我不太好观察到哪里出现了变化。

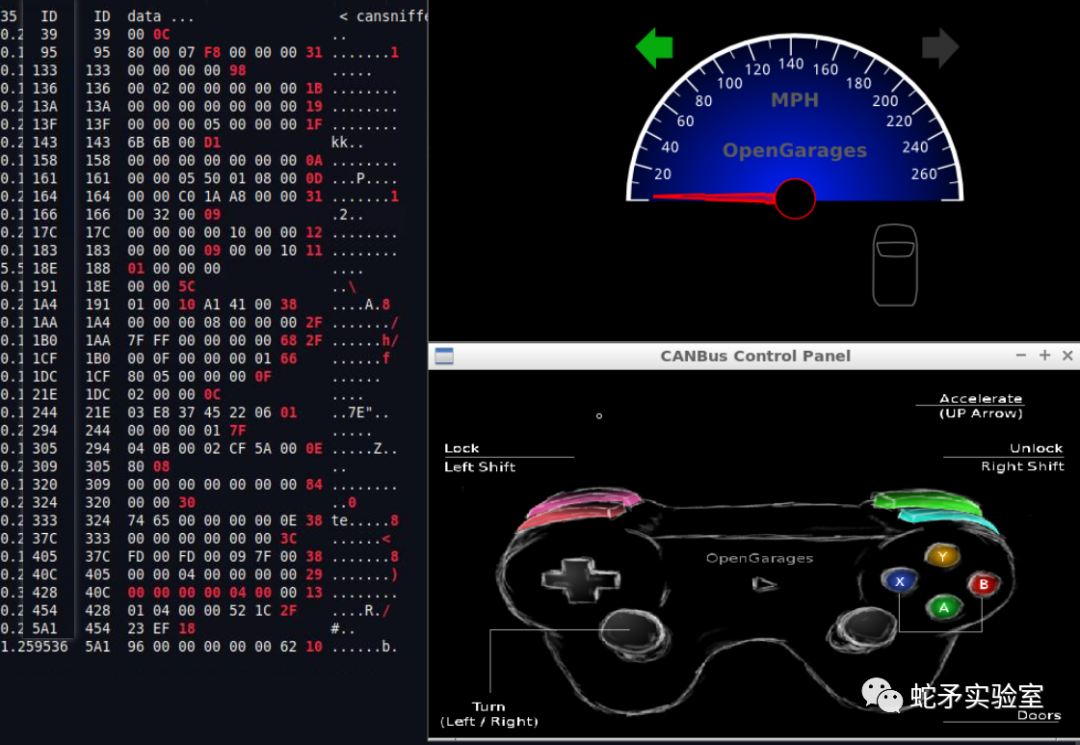

这时，我们可以将ID这一列截图固定在左侧，因为cansniffer已经对ID做了分类，当进行左转向的操作，就可以观察出哪里出现了变化。如下图所示，当我按下左转向时，发现左侧多出了一行，这一行为"188#01000000"，那么这一条流量包大概率是对转向进行操作的包裹。

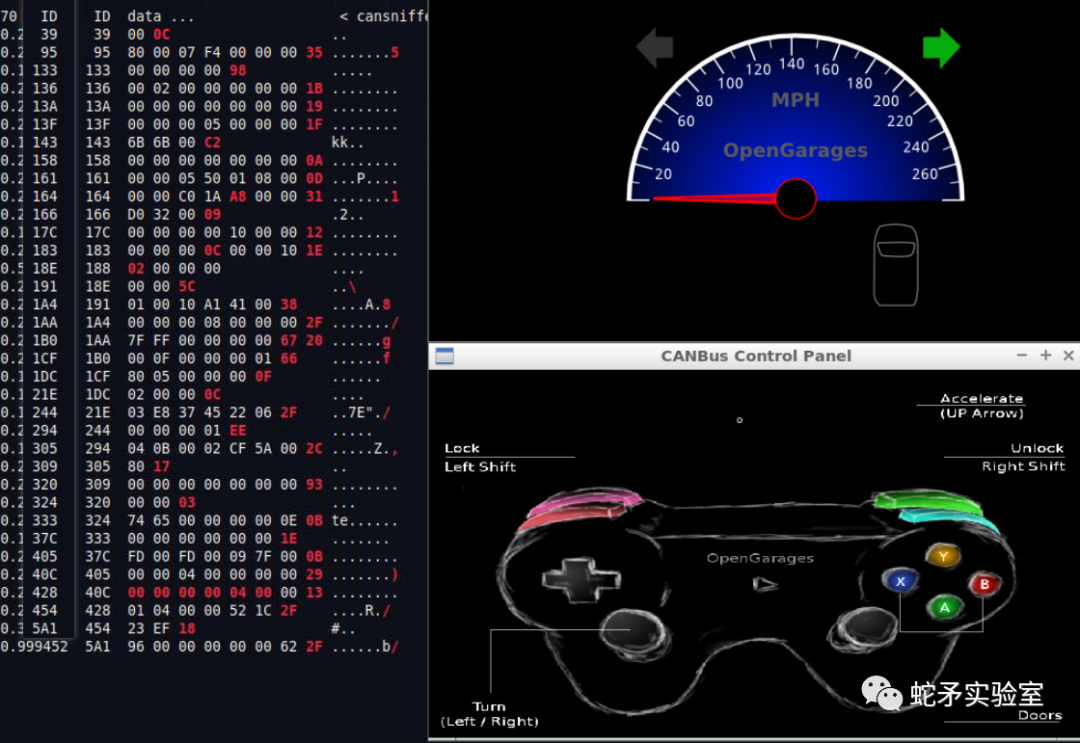

同理，我们继续测试一下右转向，发现左侧多出一行，即为"188#02000000"。发现和左转向仅仅相差1字节，说明id为188很有可能是对转向的控制命令。接下来，我们验证一下。

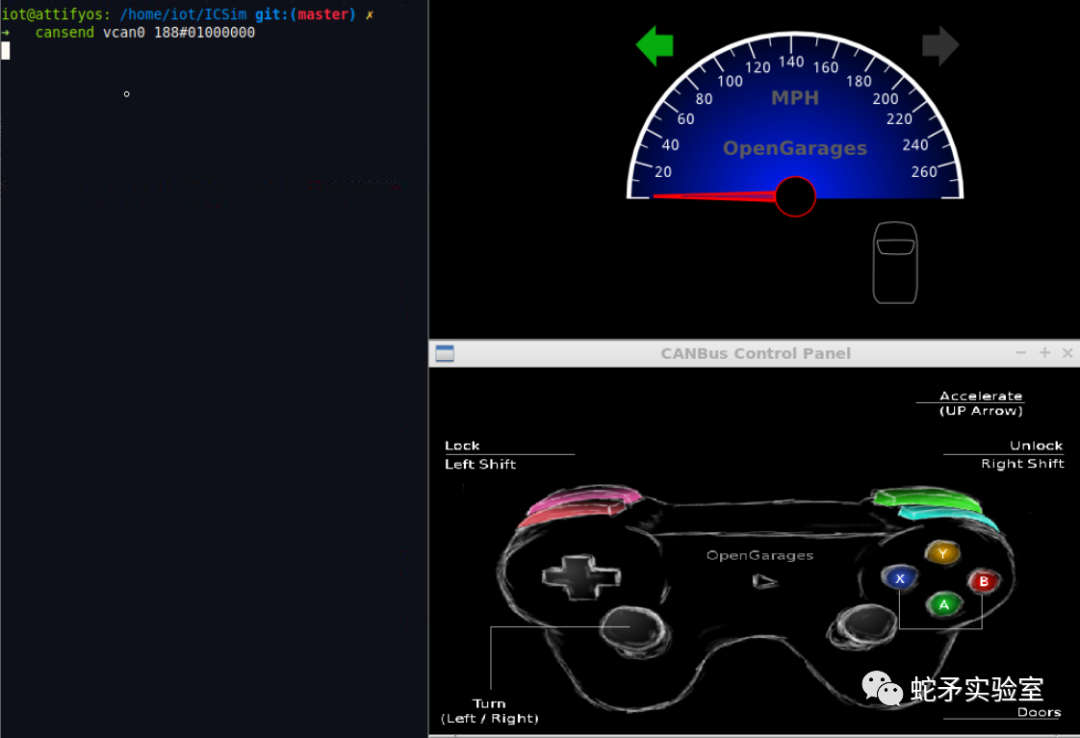

cansend可以模拟发送包裹，cansend命令的使用为"cansend vcan0 ID#XXXXXXXX"。上面我们已经观察到188为转向控制ID，我们发送一下sniffer的左转包裹，发现确实仪表盘出现了左转，证明了我们188确实是左转控制ID。

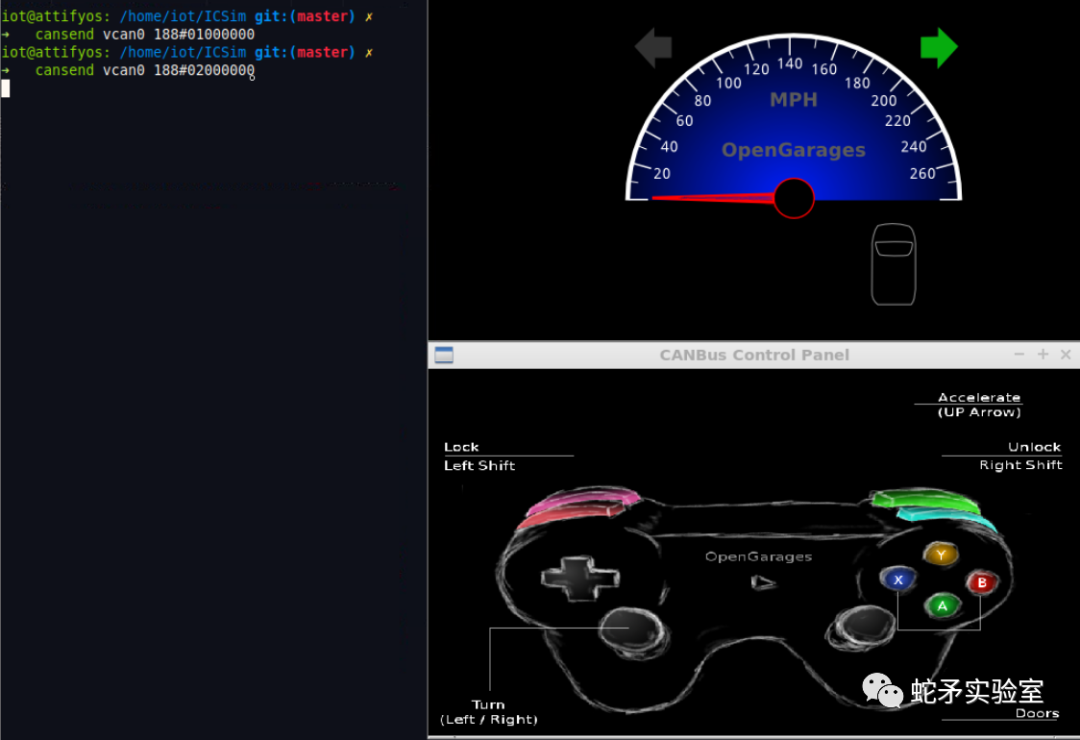

同理，我们测试一下右转。

按照前面的思路，我们测试一下开车门的操作，步骤和上面相同。当我按下"右shift+A"时，左前车门开启，同时我们发现开左前车门的ID为19B，并且数据为"00000E000000"。

同时，测试一下关闭左前车门时的命令包裹。发现为"19B#00000F000000"。

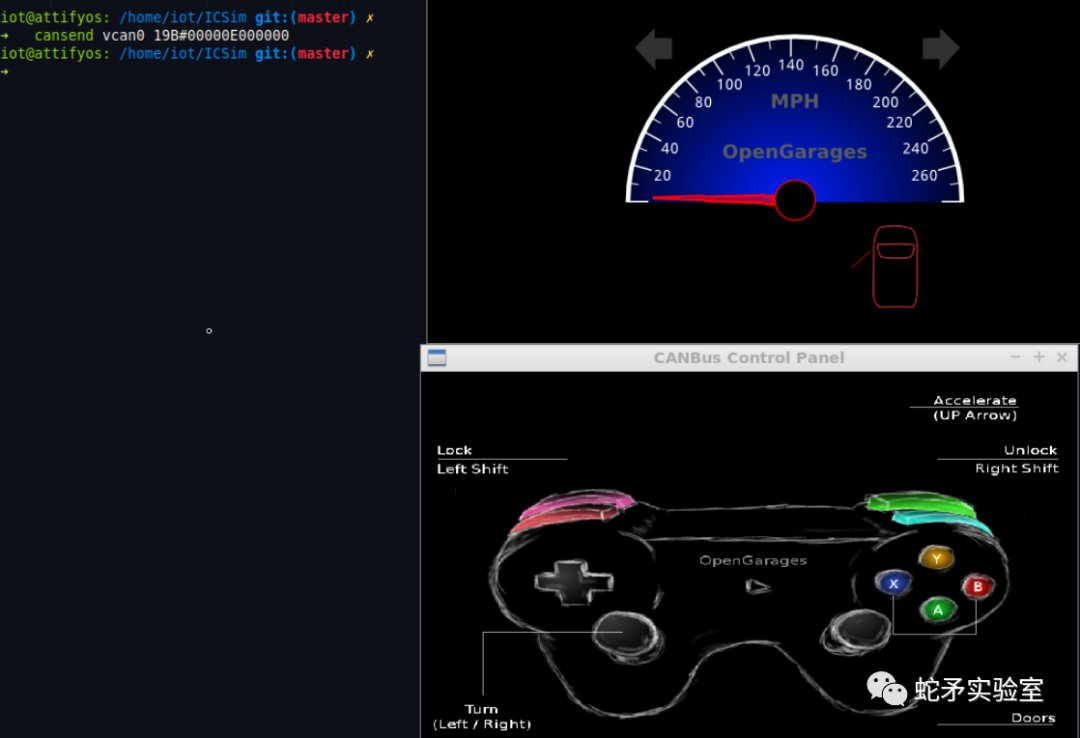

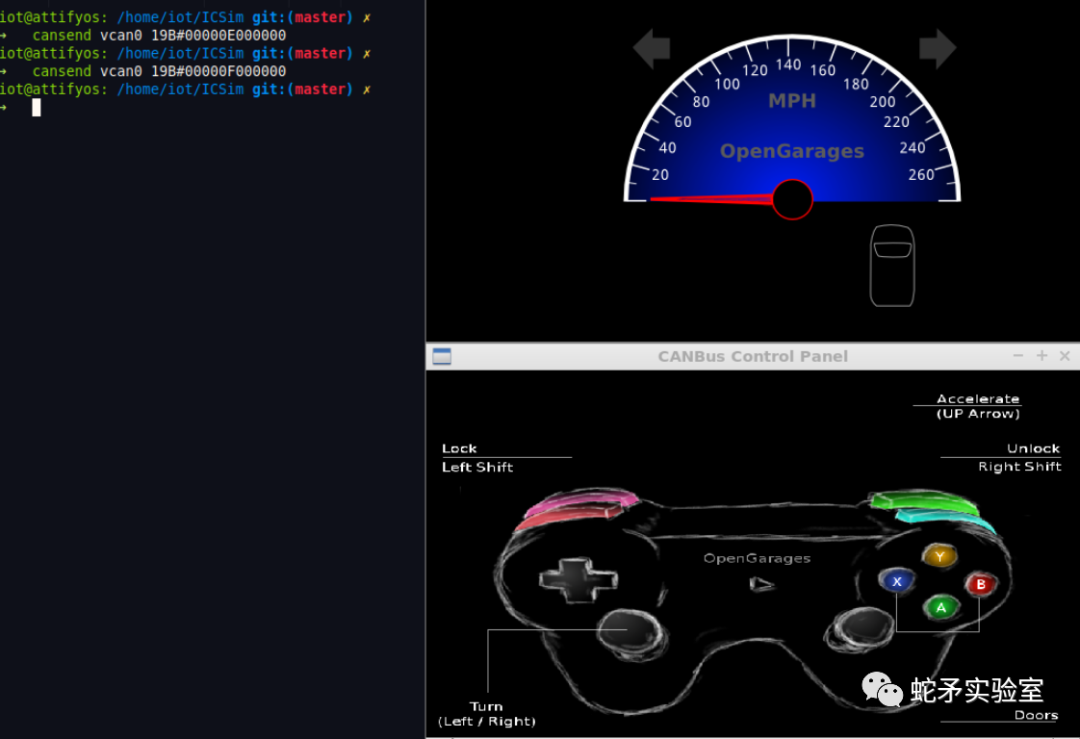

使用"cansend vcan0 19B#00000E000000"命令发送开启左前车门的包裹，发送完毕后发现仪表盘左前车门打开。

使用"cansend vcan0 19B#00000F000000"命令发送关闭左前车门指令，发送完毕后，车门关闭。证实了我们分析的车门开启和关闭的指令。

测试加油的指令时，上面的操作也可以比较方便的分析出加油指令ID和数据。这里不在重复讲解，上面的方法固然好用，但是也有不适用的时候，比如情况比较复杂，出现的ID变化或者较多。我们还有一种方法可以分析出对车辆的指令。我们首先使用"candump -l vcan0"进行流量抓取，抓取过程中进行加油门操作，然后松开油门，使其速度将为最低，最后停止抓取流量。

这样一来，整个的过程就可以抓取到log文件中。我们使用重放的发送，发送这个log文件中的所有内容。

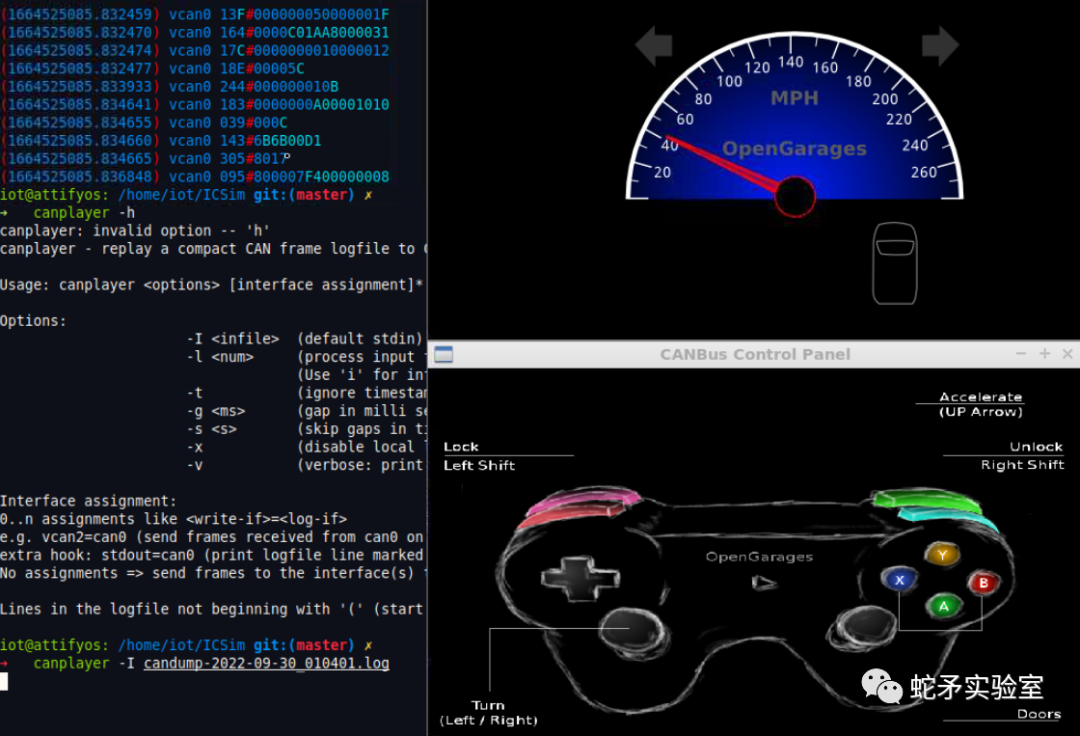

命令如下，使用"canplayer -I candump-xxx.log"命令就会将抓取到的流量重新发送一边。发送后可以观察到我们上面加速和减速的整个过程，接下里我们就要使用二分法截取加速的部分。

使用二分法截取加速过程，例如这里我抓取的log文件有200000条数据，我们先截取前1000000条数据进行重放。观察是否只是加速过程，这里我发现有减速过程就继续使用二分法。一直当我截取到20000-40000条时，我发现只为加速过程。然后我们就可以进行下一步了。

我们将log文件的时间戳去掉后，使用"cat xxx.log | sort | uniq -c | sort -n"命令来分类我们的流量包日志文件。这条命令的结果是去重后，按照ID出现的次数进行排序。一般情况下，一直加油时发出的指令都是单次的，并不会重复。按照这一现象，我们分类后，发现出现1次，并且ID相同并且递增的命令就是加速指令。

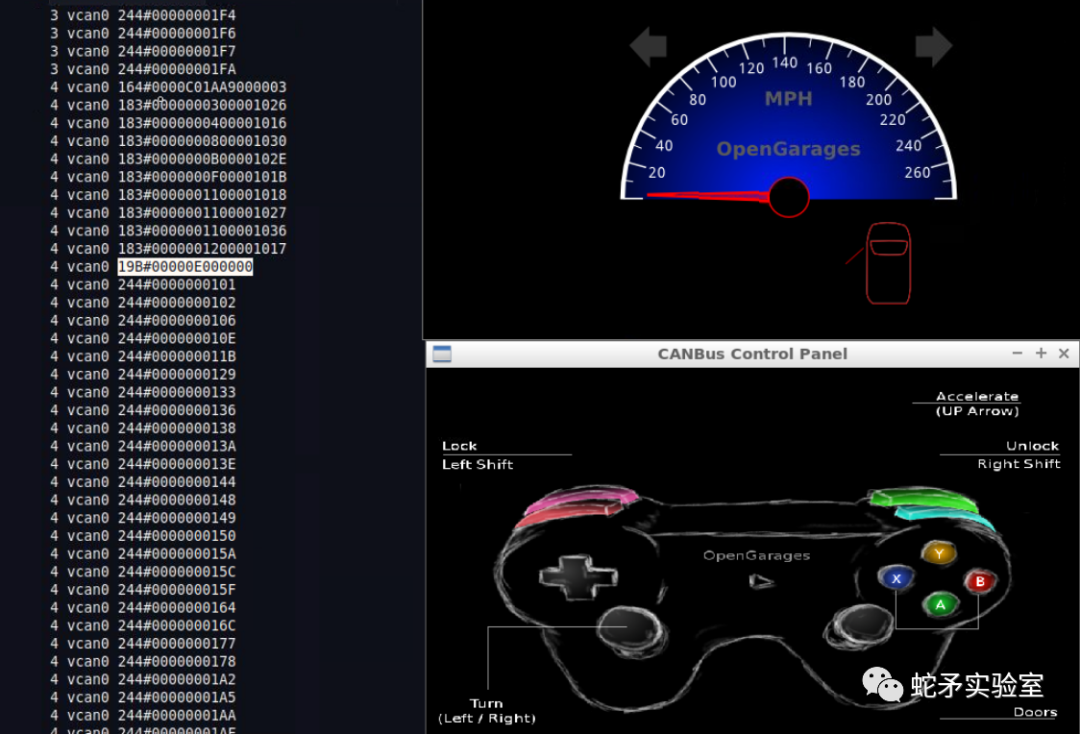

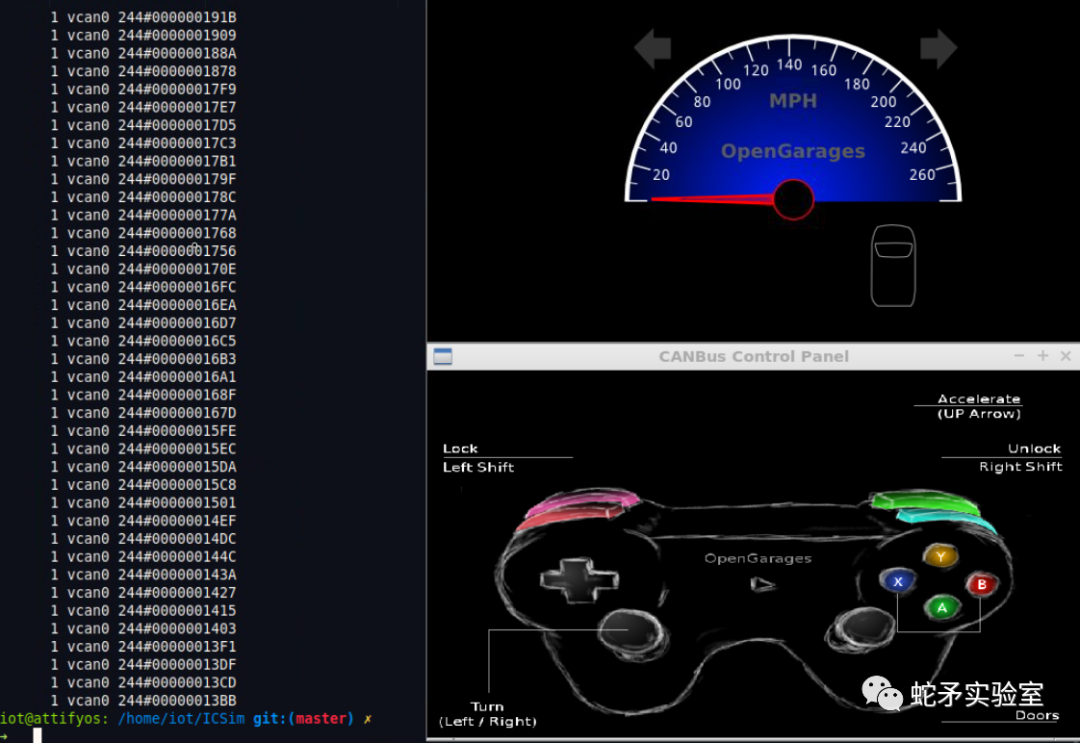

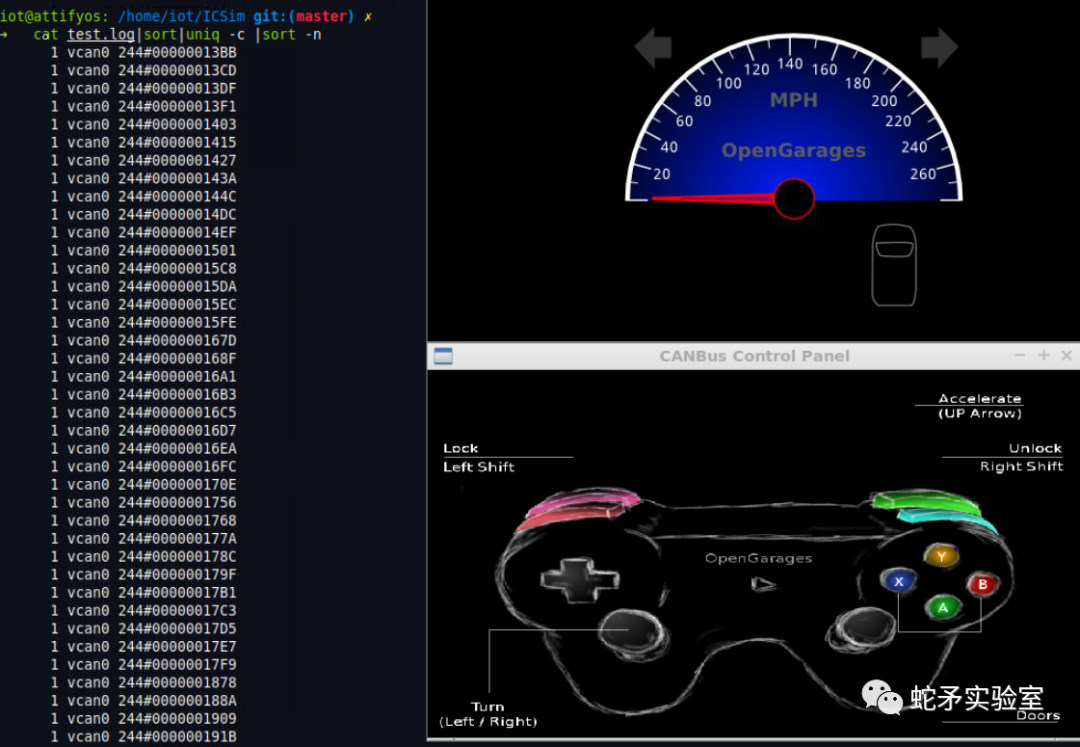

如下图所示，"244#0000001xxx"即为加速指令。我们重放后，可以观察到加速现象。

同理，我们也可以测试开关车门的指令，比如我这里开了4次左前车门，关了3次左前车门(开门和关门次数不同时容易比较分析)。然后使用"cat xxx.log | sort | uniq -c | sort -n"命令进行分类，分类后可以简单方便的查找车开关车门的指令。

Fuzzing

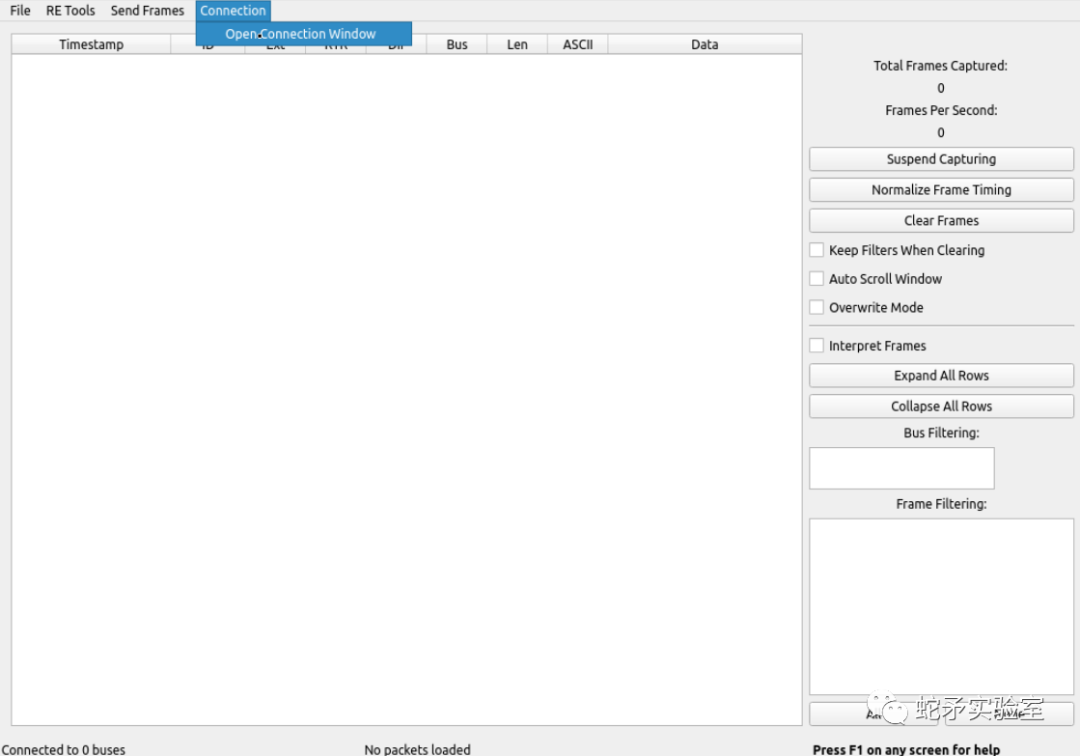

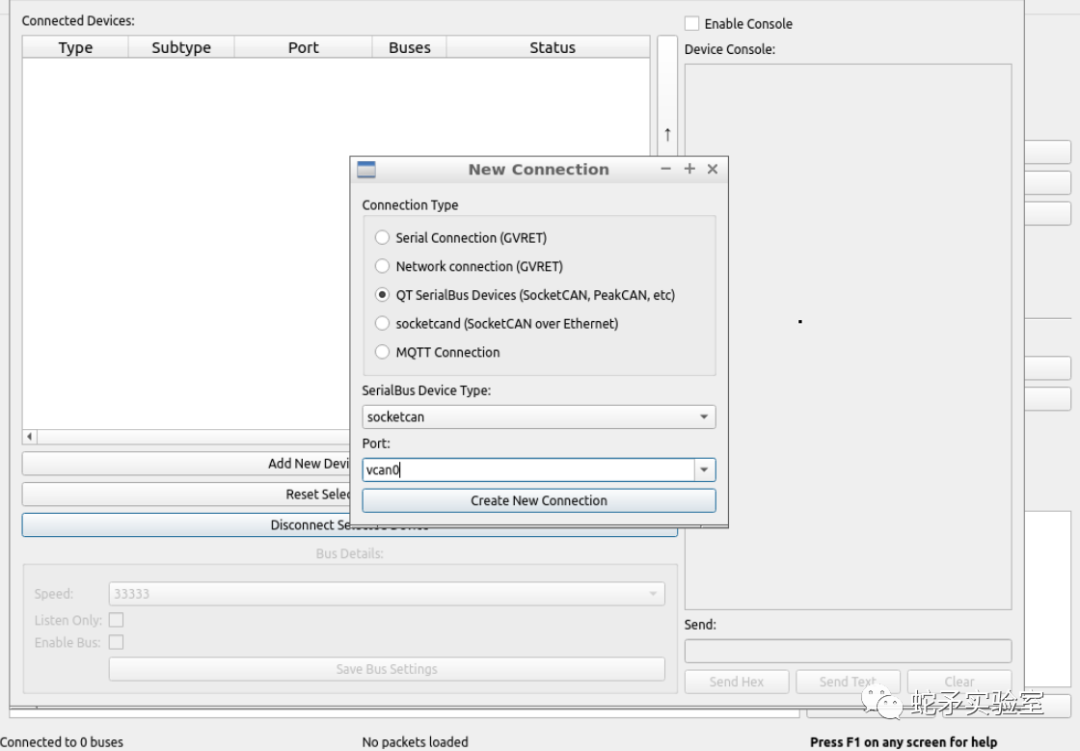

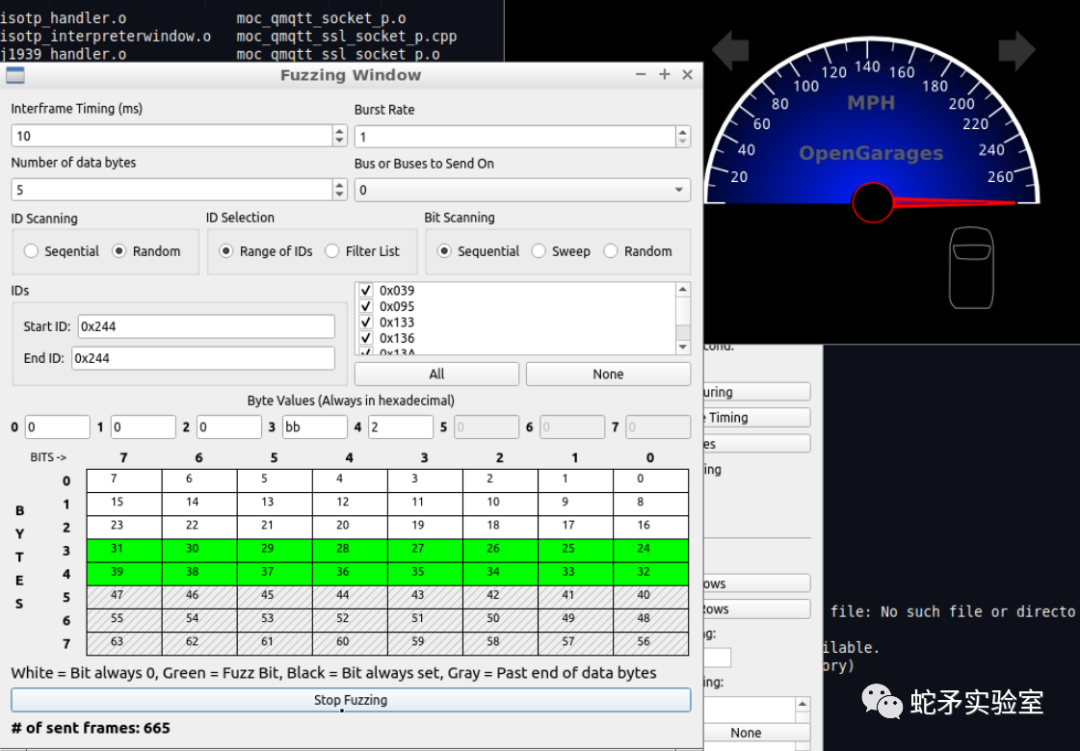

我们可以使用savvyCAN工具对can协议进行fuzz测试。

savvyCAN安装过程如下，

首先需要安装qt环境，这里我使用5.14.2版本(https://download.qt.io/archive/qt/5.14/5.14.2/)(savvyCAN环境要求>=5.14.0版本)，下载".run"的在线安装程序，然后其赋予执行权限(chmod 755 qt-xxx.run)，使用"./qt-xxx.run"进行安装，这里我安装完毕后的目录为"~/Qt5.14.2/5.14.2"。

git clone https://github.com/collin80/SavvyCAN.git
sudo apt install libqt5serialbus5-dev libqt5serialport5-dev qtdeclarative5-dev qttools5-dev
cd SavvyCAN

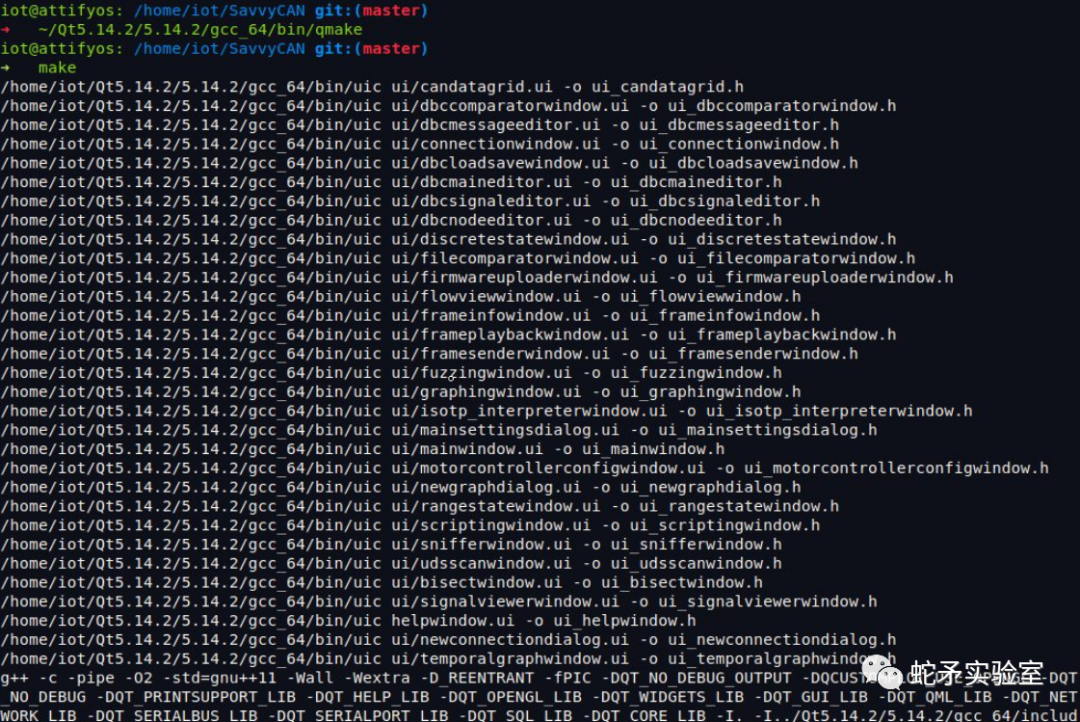

~/Qt5.14.2/5.14.2/gcc_64/bin/qmake
make
