卡诺图，在一张图上圈圈画画，就能搞定逻辑函数的化简问题。

目录

4.1 卡诺图
 4.2 卡诺图化简
 4.3 带无关项的卡诺图化简
 4.4 卡诺图化简的进一步讨论

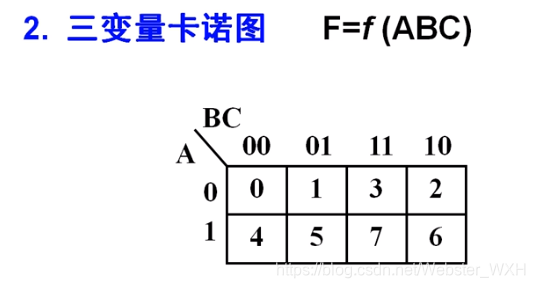

4.1 卡诺图回到目录
在这里插入图片描述

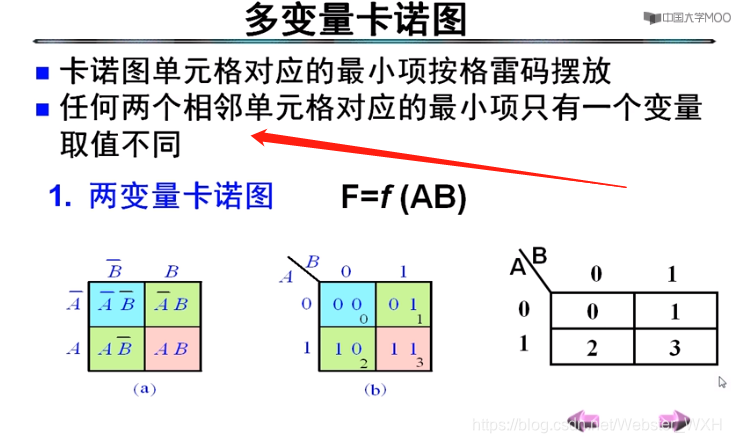

格雷码
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

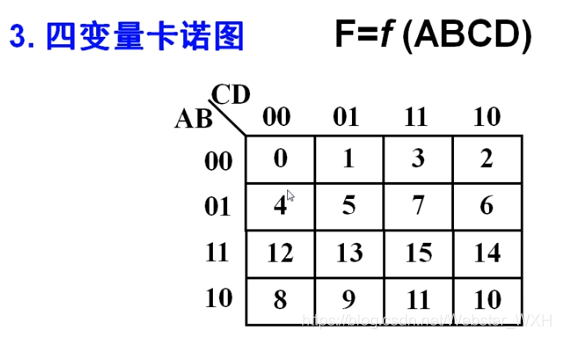

掌握四变量卡诺图就可以了。

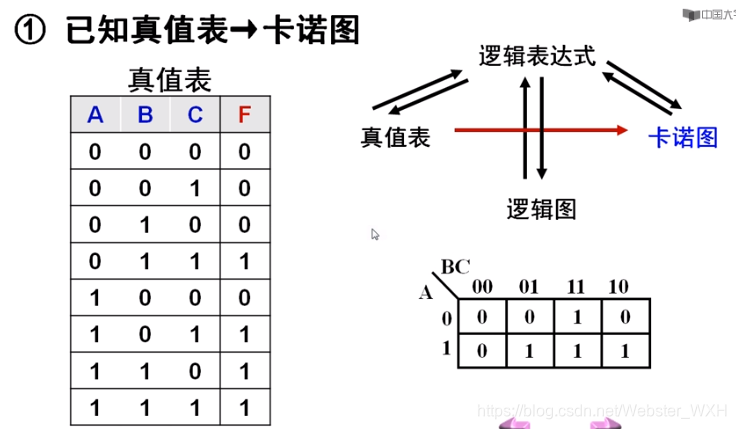

在这里插入图片描述

在这里插入图片描述

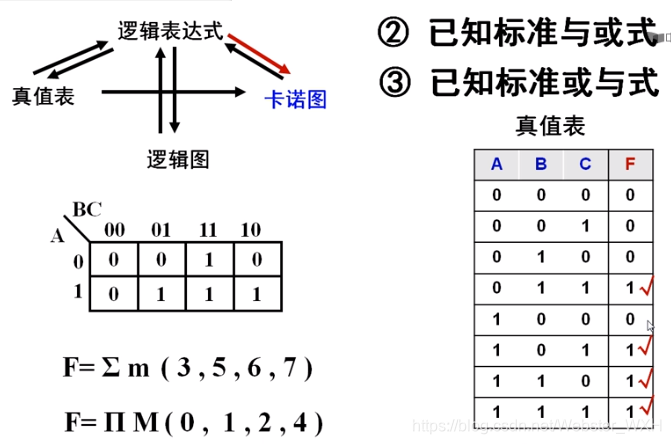

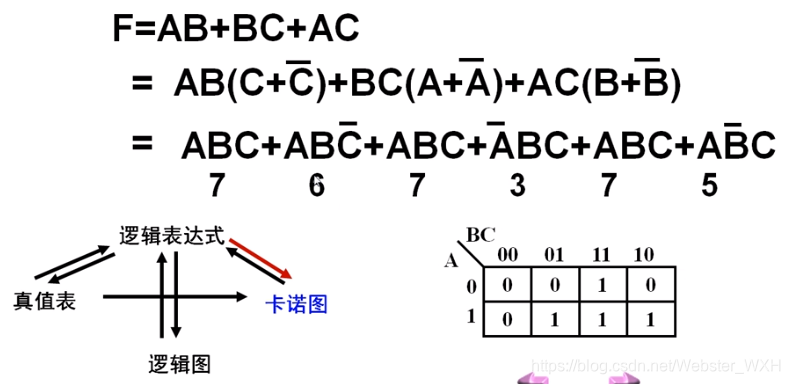

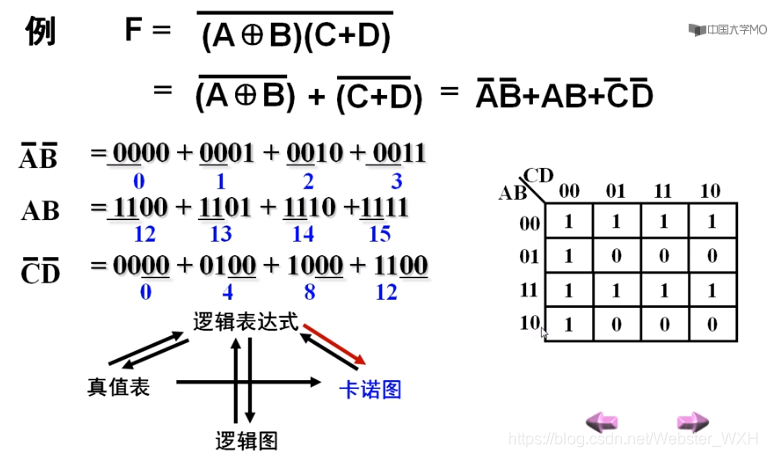

与或式
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

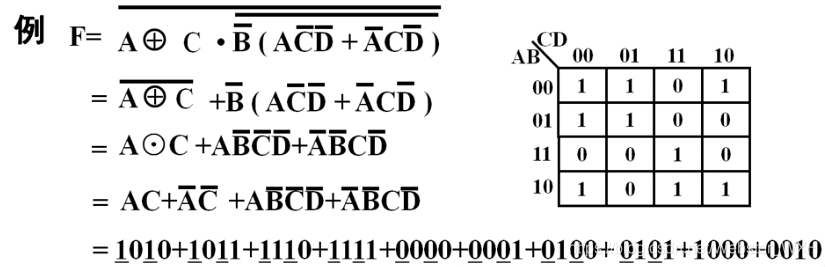

上图的卡诺图有问题 1110 位置应该为1

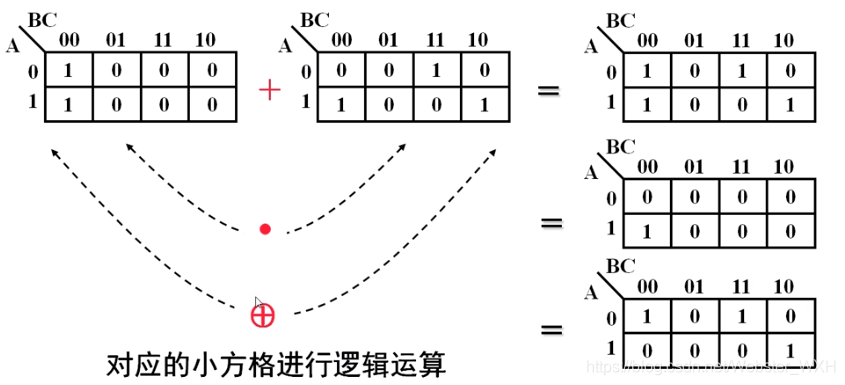

在这里插入图片描述

在这里插入图片描述

4.2 卡诺图化简回到目录

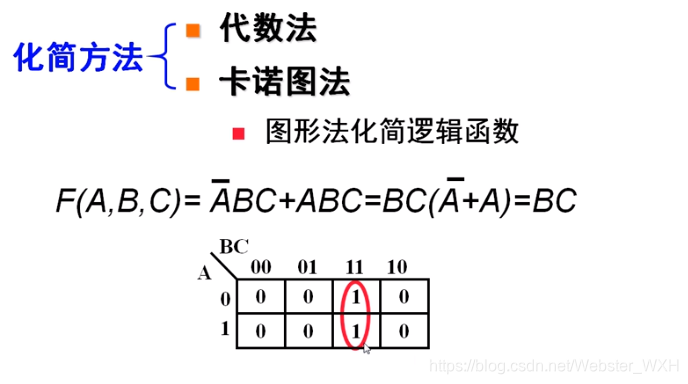

在这里插入图片描述

在这里插入图片描述

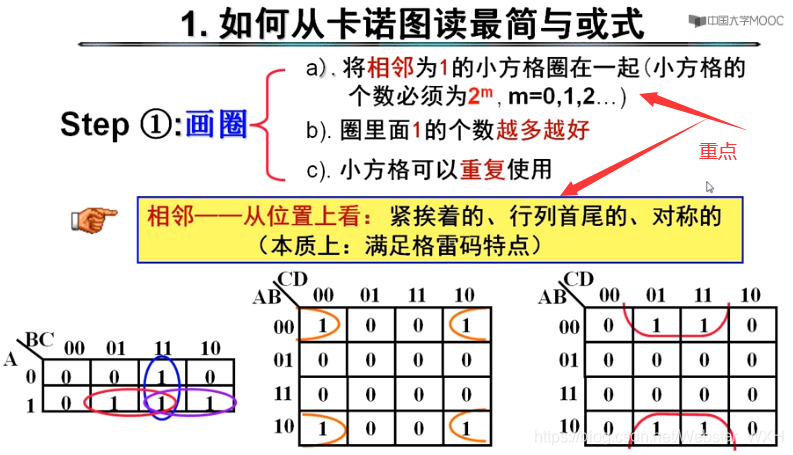

通过图中，具有相连性的小方格。进行逻辑函数的化简。

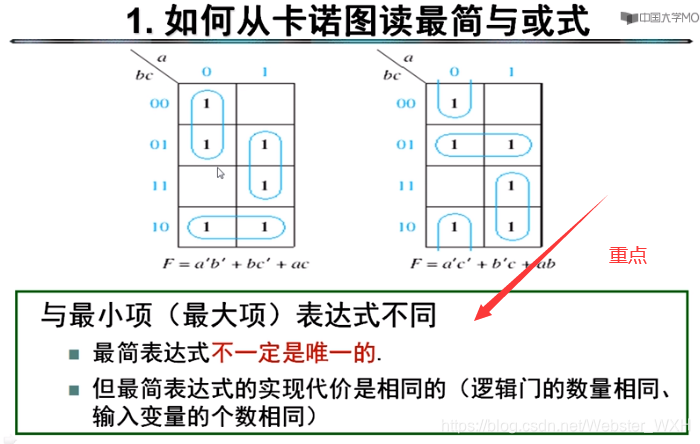

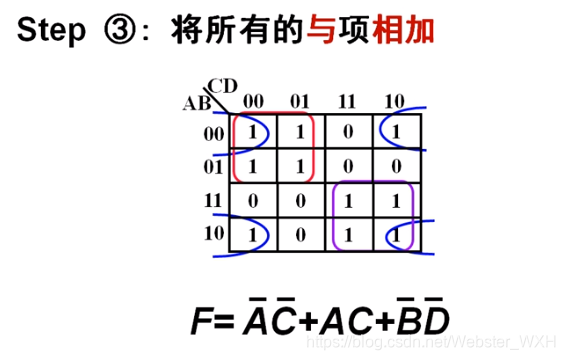

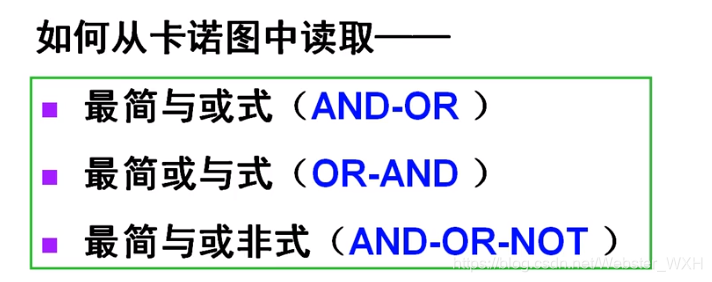

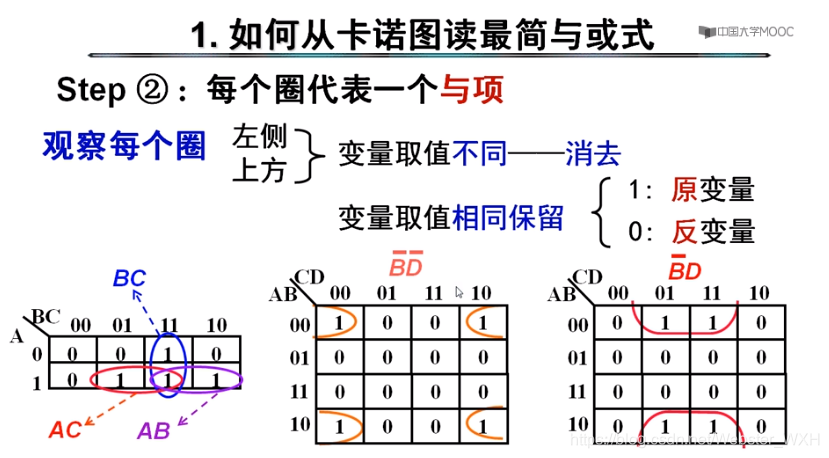

最简与或式（AND-OR）

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

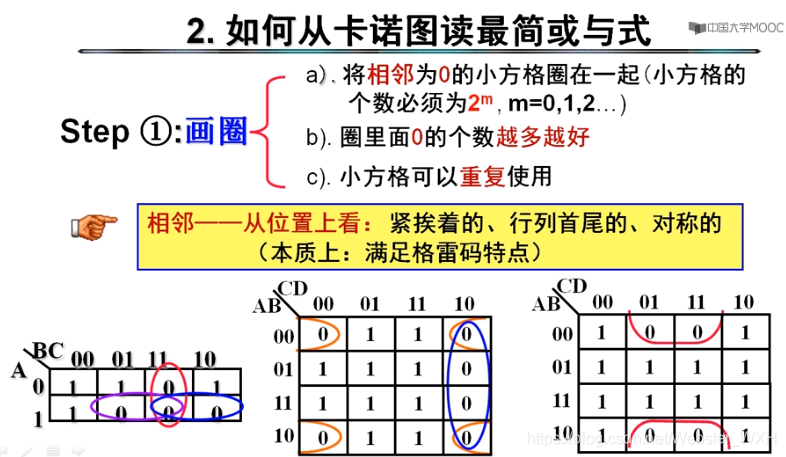

最简或与式

与或式圈1 或与式圈0
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

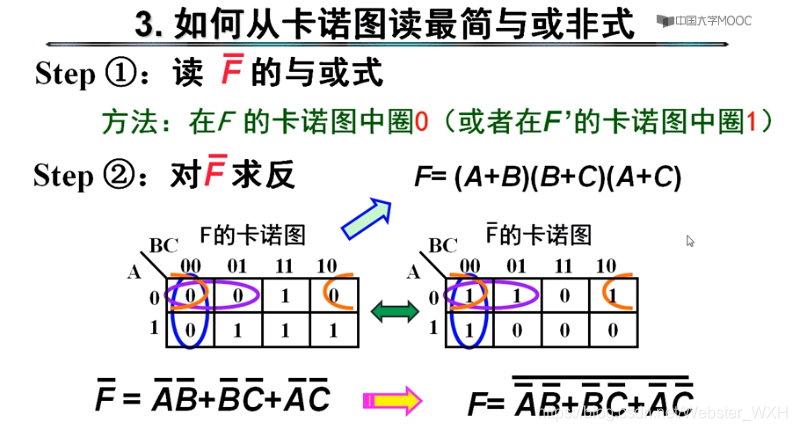

最简与或非式

在这里插入图片描述

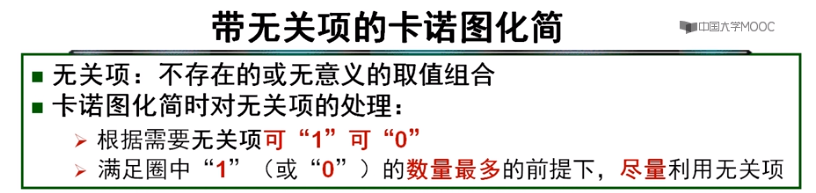

4.3 带无关项的卡诺图化简回到目录
在这里插入图片描述

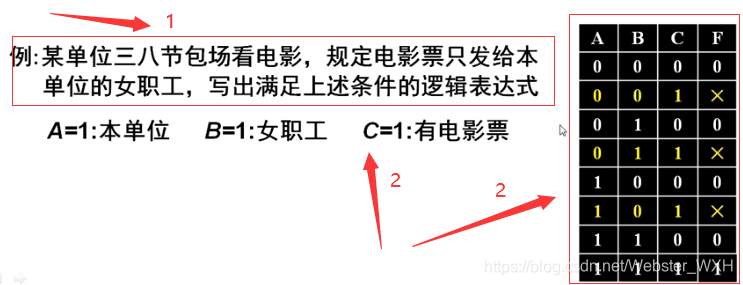

F代表输出。F=1代表能进场看电影，F=0代表不能进场看电影
001 代表不是本单位的男职工有电影票
011 代表不是本单位的女职工有电影票
101 代表是本单位的男职工有电影票
这三种情况，在规定条件下都是不存在的
在这里插入图片描述

在这里插入图片描述

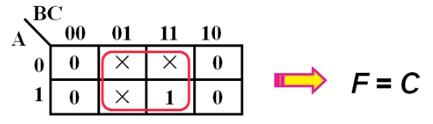

最简与或式
在这里插入图片描述

尽量1多，然后尽量无关项多。
在这里插入图片描述

在这里插入图片描述

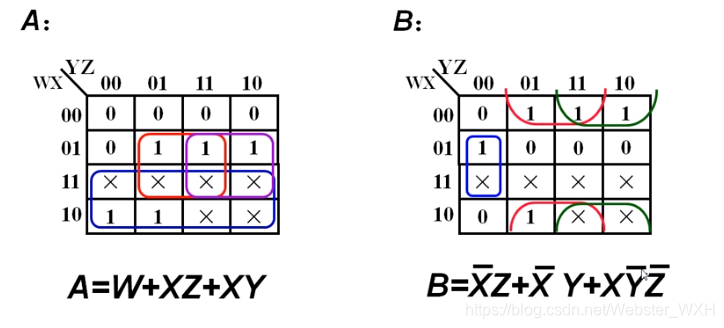

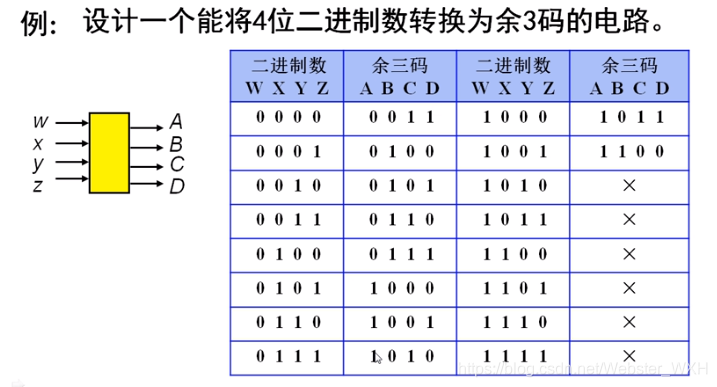

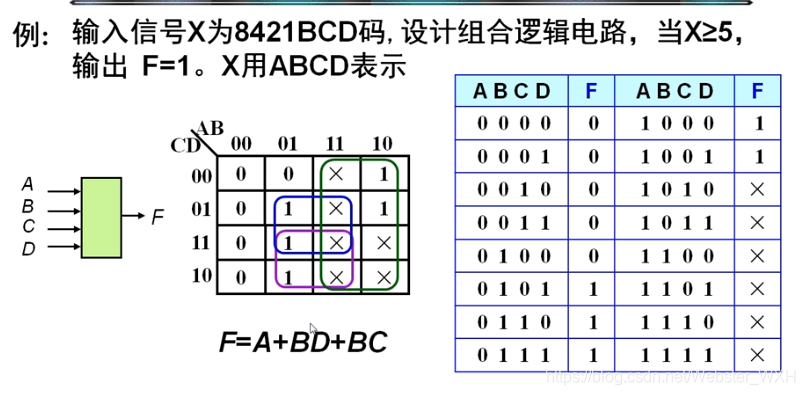

四个图
在这里插入图片描述

在这里插入图片描述

4.4 卡诺图化简的进一步讨论回到目录
在这里插入图片描述

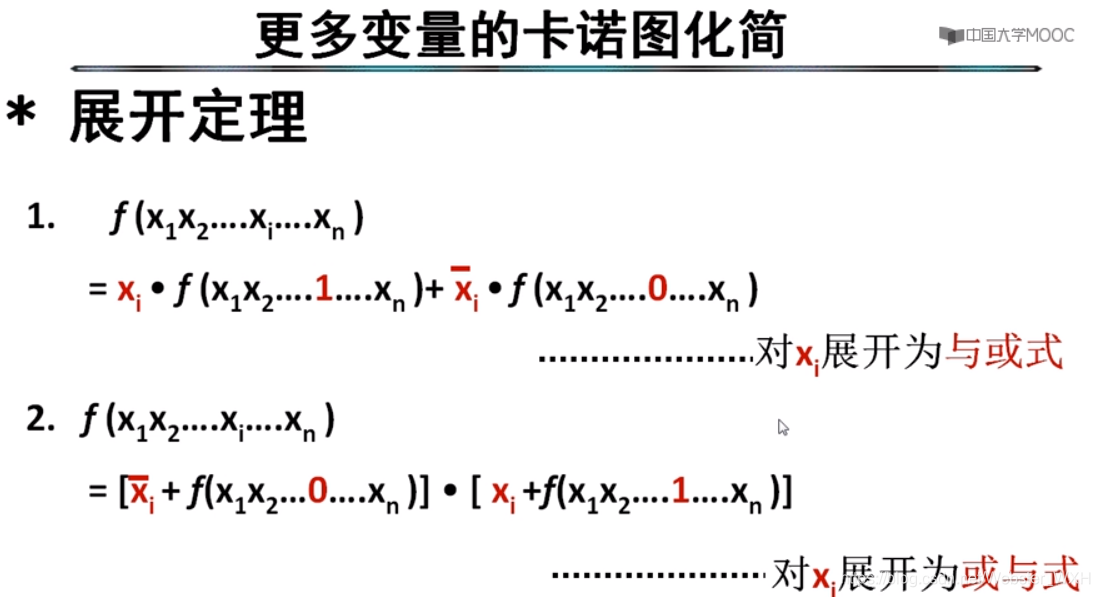

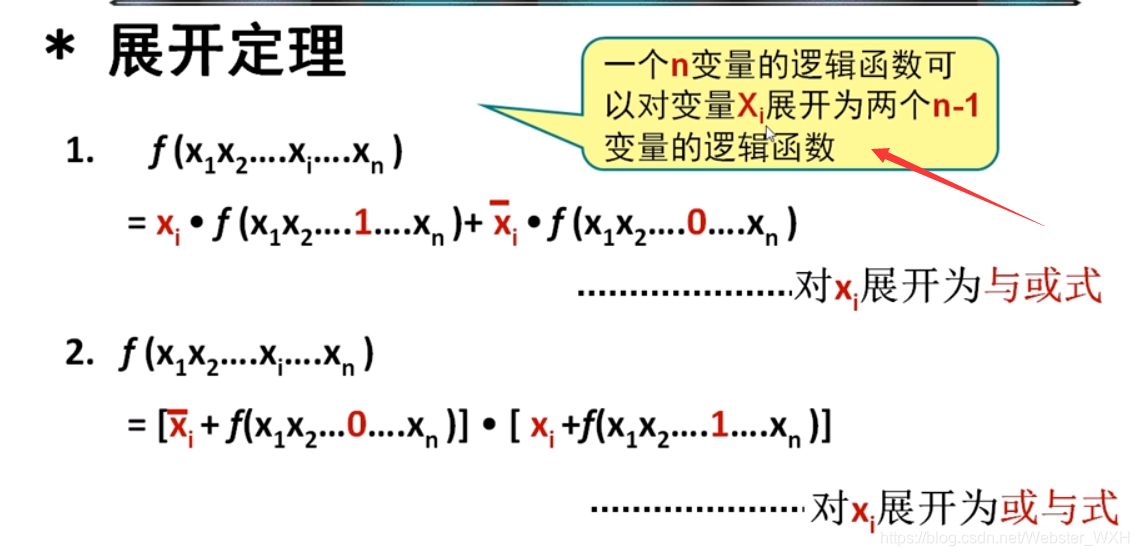

展开定理重点第一个。
在这里插入图片描述

在这里插入图片描述

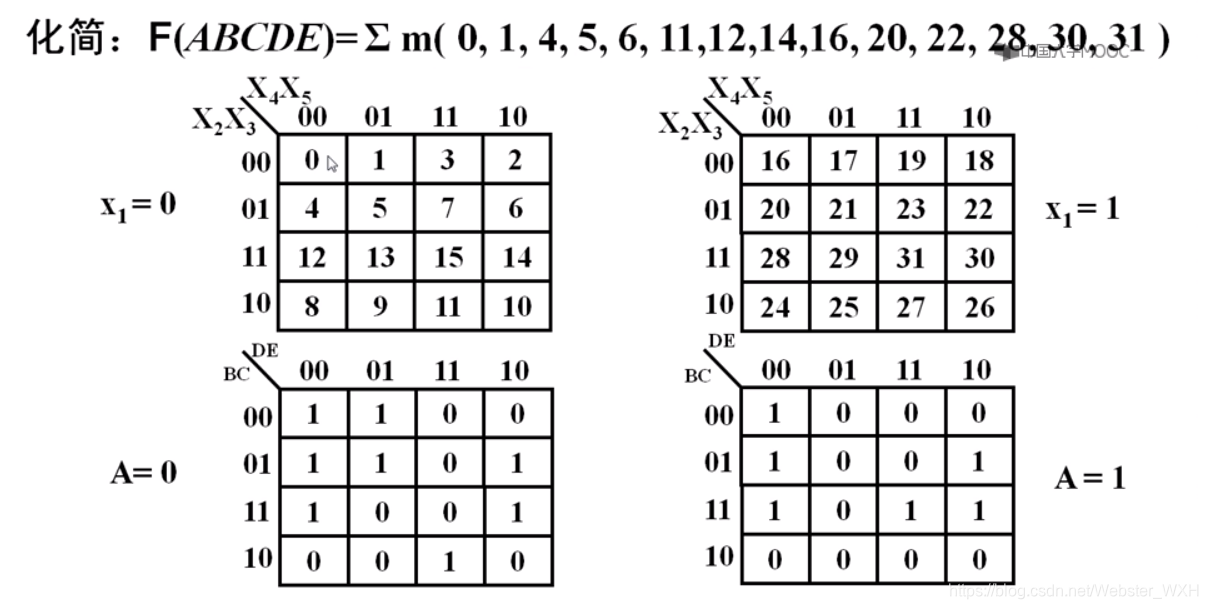

在这里插入图片描述

上图的下面两张图，空间位置。
在这里插入图片描述

穿糖葫芦一样，穿一串。
在这里插入图片描述

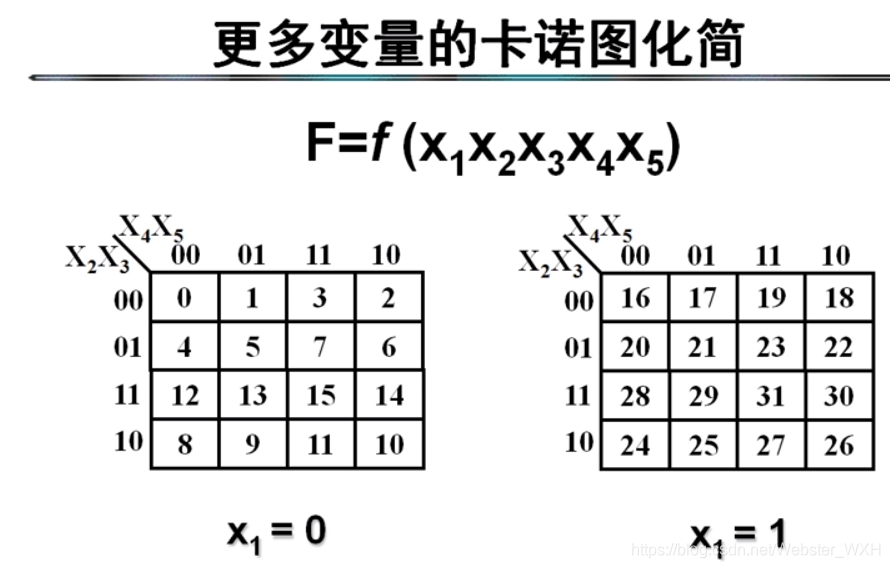

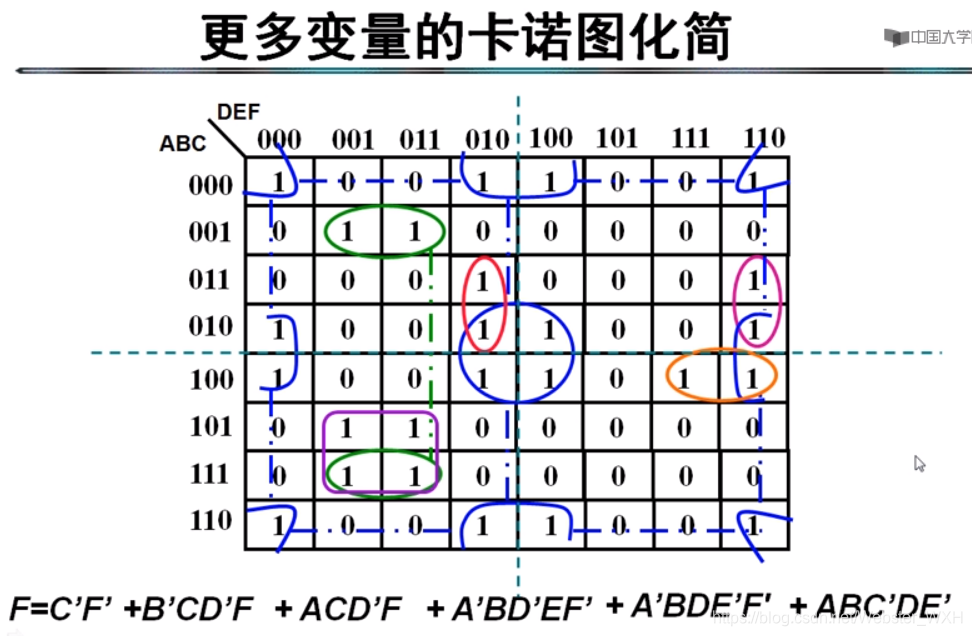

变量个数多的时候，卡诺图化简，也变得比较复杂。

提高水平，需多做题。多积累经验。别无他法。
