013 逻辑函数的化简

学习资料参考线上公开资料。

01 逻辑函数的最简形式

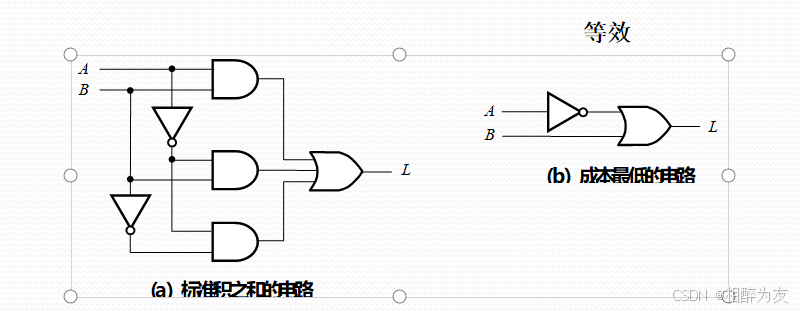

化简的目的：降低电路实现的成本，以较少的门实现电路

 最简与-或表达式定义：

逻辑函数有不同形式，如与-或表达式、与非-与非表达式、或-与表达式、或非-或非表达式以及与-或-非表达式等

 其中包含的与项数最少，且每个与项中变量数最少的与-或表达式称为最简与-或表达式

---

02 代数法化简

运用逻辑代数的基本定律和恒等式进行化简的方法—— 就是代数化简法 。

代数法化简方法有：

• 并项法:

• 吸收法：A + AB = A

• 消去法：

• 配项法：

注意：

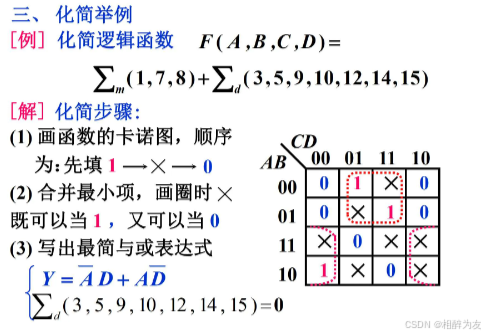

03 卡诺图法

步骤：

1. 根据逻辑函数的变量数量构建卡诺图
   并将逻辑函数转换为最小项表达式
   （卡诺图的格数为 2^n （n为变量数），每个方格代表一个最小项。 变量取值按循环码排列，确保相邻方格只有一个变量不同）
2. 将表达式中包含的最小项对应的方格填入“1”，其余方格填入“0”或空格
   对于无关项填入“X”，圈定时可视为1或0（其中无关项是指约束项和任意项）

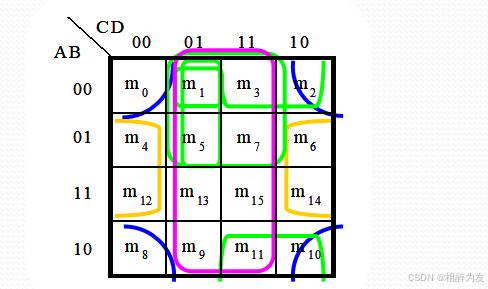

3. 圈出相邻的“1”的圈，圈大小应为 2^n 个方格，且每个圈消去n个变量
   (消去的变量根据A+A！=1可知)
   要求：（1）一个包围圈的方格数要尽可能多，圈的数目要尽可能少，
              （2）每个圈至少包含一个尚未被圈过的“1”
4. 最后将所有圈的乘积项相+，得到逻辑函数的最简与或表达式
   （在最小项中0代表非，1表原变量）

值得一提的是：在同一个卡诺图中画圈的方式可能不惟一，因此用卡诺图化简所得到的最简与或表达式也不惟一。

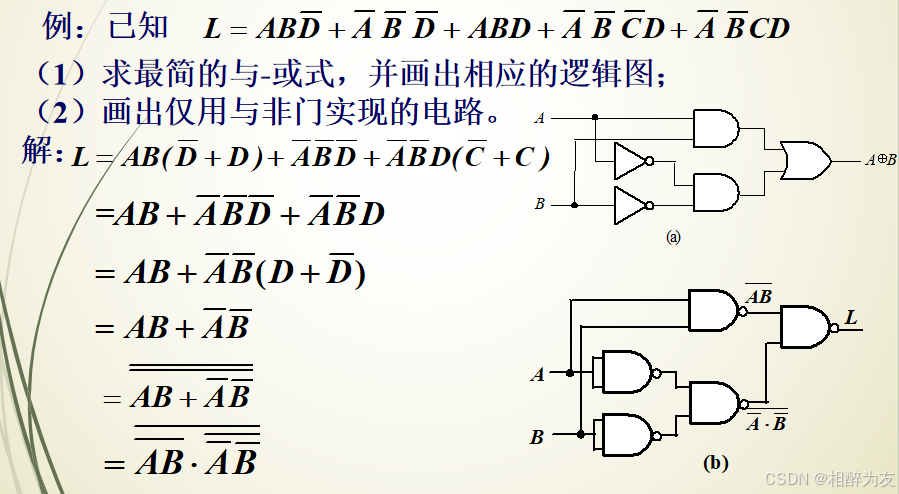

04 逻辑函数形式的变化

因为通常在一片集成电路芯片中只会有一种门电路，为了减少门电路的种类，需要对逻辑函数表达式进行变换
