Residual Network（ResNet）是一种深度卷积神经网络架构，由 Kaiming He 等人在 2015 年提出，并在 ImageNet 挑战赛中取得了显著的成绩。其核心思想是通过引入“残差学习”来解决深度网络训练中的问题，特别是梯度消失和网络退化的问题。

一、主要特点

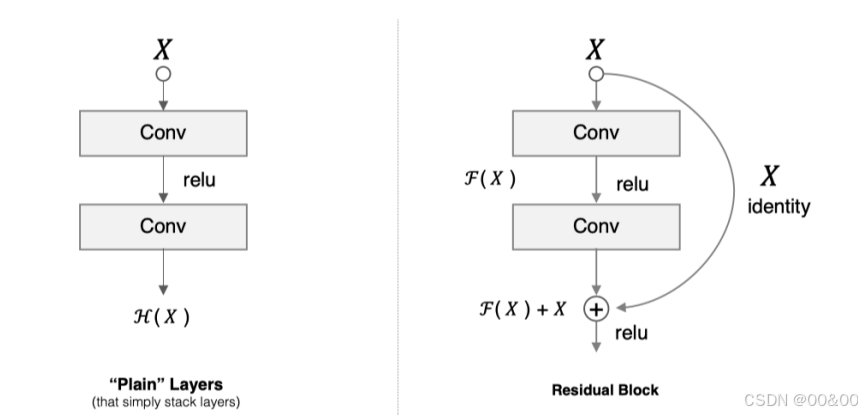

1. 残差学习

ResNet 的基本构建块是“残差块”（Residual Block），其中输入直接与经过若干卷积层处理后的输出相加。这种结构允许网络学习到“残差”函数而不是直接学习目标函数，使得在堆叠多层时保持高效的特征学习。

2. 深层架构

ResNet 可以构建非常深的网络，如 ResNet-50、ResNet-101 和 ResNet-152，分别具有 50、101 和 152 层的深度。通过残差连接，使得这些深层网络能够顺利训练。

3. 跳跃连接（Skip Connections）

跳跃连接允许信息在网络中跳过几个层级，从而减轻梯度消失现象，并促进更好的信号传递。这种设计显著提高了网络的训练效果和准确性。

4. 批量归一化

每个卷积层后通常会使用批量归一化（Batch Normalization）来提高训练的稳定性和加快收敛速度。

5. 全局平均池化

在模型的最后，通常用全局平均池化层替代传统的全连接层，这样可以显著减少模型的参数数量并降低过拟合风险。

二、网络结构

Residual Network（ResNet）的设计理念是通过引入残差学习，使得深层网络在训练时更加高效和稳定。下面是 ResNet 的网络结构和主要组成部分的详细介绍。

1. 残差块（Residual Block）

残差块是 ResNet 的基本构建单元。每个残差块通常包含以下几个部分：

        卷积层: 通常使用两个或三个连续的卷积层。
        批量归一化: 在每个卷积层后应用批量归一化，以提高训练的稳定性。
        激活函数: 通常使用 ReLU 激活函数。
        跳跃连接: 输入直接与卷积层的输出相加，形成残差学习。

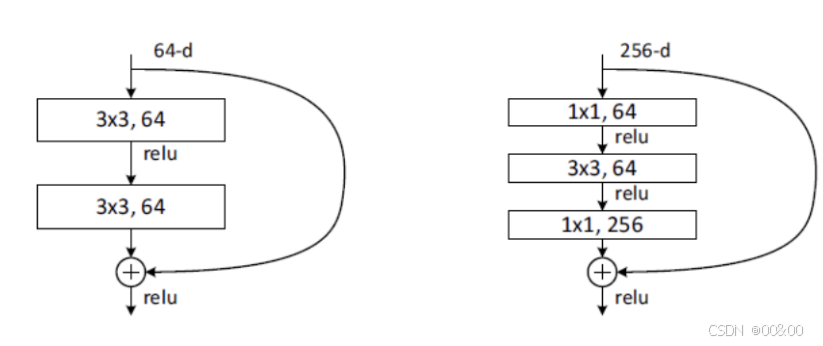

残差块的结构示意图：

Input ----> [Conv2D] ---> [BatchNorm] ---> [ReLU] ----> [Conv2D] ---> [BatchNorm] ----> Output
      |                                                             |
      +-------------------------------------------------------------+

2. 网络深度

ResNet 的深度可以根据需要进行扩展，常见的版本包括：

        ResNet-50: 50 层深度，使用 16 个残差块。
        ResNet-101: 101 层深度，使用 33 个残差块。
        ResNet-152: 152 层深度，使用 50 个残差块。

这种深度的设计使得 ResNet 能够学习到更复杂的特征。

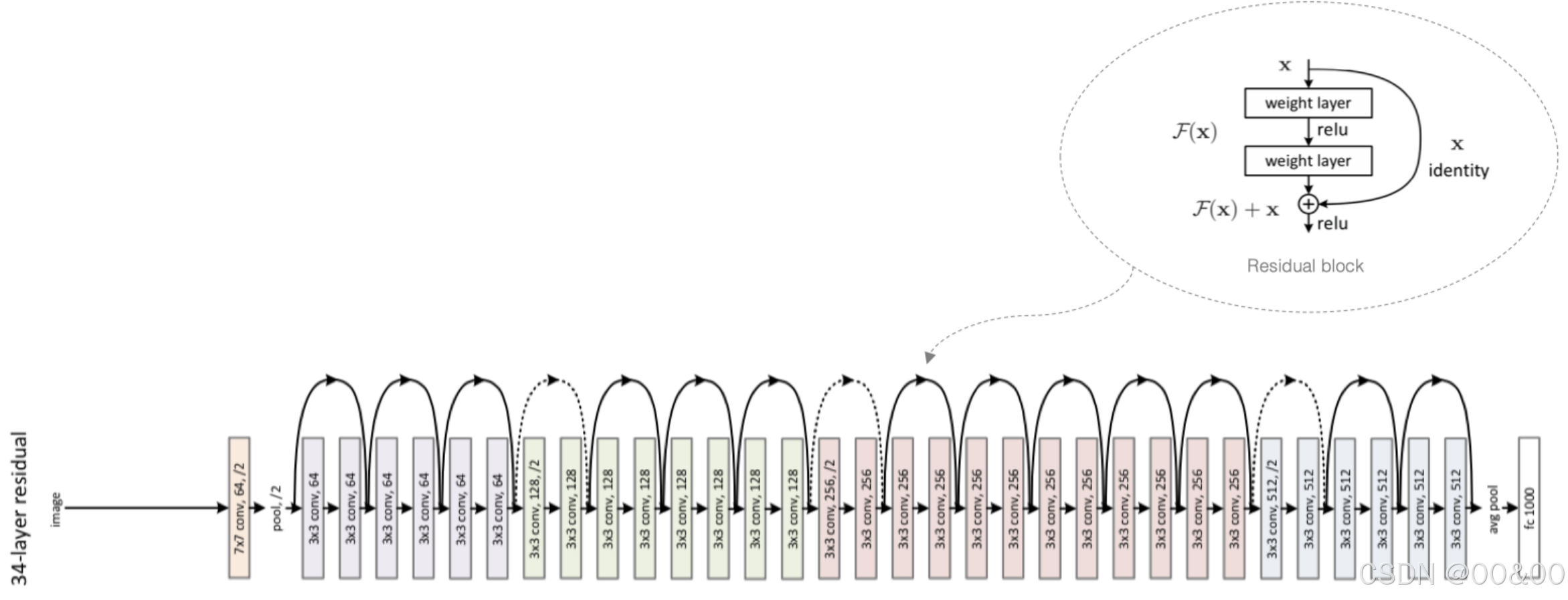

3. 网络结构

以下是 ResNet-50 的具体结构：

3.1 输入层: 输入图像（224x224x3）。
3.2 卷积层: 7x7 卷积，步长为 2，输出 64 个特征图。
3.3 最大池化层: 3x3 最大池化，步长为 2。
3.4 残差块:
        第一组：3 个残差块，输出 256 个特征图。
        第二组：4 个残差块，输出 512 个特征图。
        第三组：6 个残差块，输出 1024 个特征图。
        第四组：3 个残差块，输出 2048 个特征图。
3.5 全局平均池化层: 计算每个特征图的平均值。
3.6 全连接层: 输出分类结果。

三、示例代码

示例1：

下面是如何在 TensorFlow Keras 中使用 `ResNet` 的示例代码。

import tensorflow as tf
from tensorflow.keras.applications import ResNet50
from tensorflow.keras.preprocessing.image import ImageDataGenerator
from tensorflow.keras import layers, models

# 设定超参数
img_height, img_width = 224, 224
batch_size = 32
num_classes = 10  # 替换为你的分类数量
epochs = 10

# 加载 ResNet50 模型，不包含顶层（即全连接层）
base_model = ResNet50(weights='imagenet', include_top=False, input_shape=(img_height, img_width, 3))

# 冻结基础模型的层
for layer in base_model.layers:
    layer.trainable = False

# 添加自定义分类头
model = models.Sequential()
model.add(base_model)
model.add(layers.GlobalAveragePooling2D())
model.add(layers.Dense(256, activation='relu'))
model.add(layers.Dropout(0.5))  # 添加 Dropout 防止过拟合
model.add(layers.Dense(num_classes, activation='softmax'))  # num_classes 是你的分类数

# 编译模型
model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])

# 数据准备
train_datagen = ImageDataGenerator(
    rescale=1.0/255,
    rotation_range=40,
    width_shift_range=0.2,
    height_shift_range=0.2,
    shear_range=0.2,
    zoom_range=0.2,
    horizontal_flip=True,
    fill_mode='nearest'
)

# 替换为你的训练数据目录
train_generator = train_datagen.flow_from_directory(
    'path_to_train_directory',  # 确保此目录包含子文件夹，每个子文件夹代表一个类别
    target_size=(img_height, img_width),
    batch_size=batch_size,
    class_mode='categorical'
)

# 训练模型
model.fit(train_generator, epochs=epochs)

# 评估模型
val_datagen = ImageDataGenerator(rescale=1.0/255)
val_generator = val_datagen.flow_from_directory(
    'path_to_validation_directory',  # 替换为你的验证数据目录
    target_size=(img_height, img_width),
    batch_size=batch_size,
    class_mode='categorical'
)

# 评估
loss, accuracy = model.evaluate(val_generator)
print(f"Validation accuracy: {accuracy * 100:.2f}%")

代码说明

        导入库: 引入所需的 TensorFlow 和 Keras 模块。
        超参数设定：设置图像高度和宽度、批量大小和训练轮数。
        加载模型: 加载预训练的 ResNet50 模型，去掉顶层。
        模型构建: 在基础模型上添加全局平均池化层、自定义的全连接层和 Dropout 层。
        编译模型: 使用 Adam 优化器与 categorical_crossentropy 损失函数编译模型。
        数据准备: 使用 `ImageDataGenerator` 创建训练数据生成器并进行数据增强。
        训练模型: 训练模型，调用 `fit` 方法。
        评估模型: 准备验证数据集并评估模型准确率。

示例2：

ResNet模型构建。

# 导入模块
import tensorflow as tf
from tensorflow.keras import layers,activations

# 残差块
class Residual(tf.keras.Model):
    # 定义网络结构
    def __init__(self,num_channels,use_1x1conv=False,strides=1):
        super(Residual,self).__init__()
        # 卷积层
        self.conv1 = layers.Conv2D(num_channels,padding='same',kernel_size=3,strides=strides)
        # 卷积层
        self.conv2 = layers.Conv2D(num_channels,kernel_size=3,padding='same')
        # 是否使用1*1的卷积
        if use_1x1conv:
            self.conv3 = layers.Conv2D(num_channels,kernel_size=1,strides=strides)
        else:
            self.conv3 = None
        # BN层
        self.bn1 = layers.BatchNormalization()
        self.bn2 = layers.BatchNormalization()
    # 定义前向传播过程
    def call(self,x):
        Y = activations.relu(self.bn1(self.conv1(x)))
        Y = self.bn2(self.conv2(Y))
        if self.conv3:
            x = self.conv3(x)
        outputs = activations.relu(Y+x)
        return outputs

# 残差模块
class ResnetBlock(tf.keras.layers.Layer):
    # 定义所需的网络结构
    def __init__(self,num_channels,num_res,first_block=False):
        super(ResnetBlock,self).__init__()
        # 存储残差块
        self.listLayers=[]
        # 遍历残差数目生成模块
        for i in range(num_res):
            # 如果是第一个残差块而且不是第一个模块时
            if i ==0 and not first_block:
                self.listLayers.append(Residual(num_channels,use_1x1conv=True,strides=2))
            else:
                self.listLayers.append(Residual(num_channels))
    # 定义前向传播
    def call(self,X):
        for layer in self.listLayers.layers:
            X = layer(X)
        return X

# 构建resNet网络
class ResNet(tf.keras.Model):
    # 定义网络的构成
    def __init__(self, num_blocks):
        super(ResNet, self).__init__()
        # 输入层
        self.conv = layers.Conv2D(64, kernel_size=7, strides=2, padding='same')
        # BN 层
        self.bn = layers.BatchNormalization()
        # 激活层
        self.relu = layers.Activation('relu')
        # 池化
        self.mp = layers.MaxPool2D(pool_size=3, strides=2, padding="same")
        # 残差模块
        self.res_block1 = ResnetBlock(64, num_blocks[0], first_block=True)
        self.res_block2 = ResnetBlock(128, num_blocks[1])
        self.res_block3 = ResnetBlock(256, num_blocks[2])
        self.res_block4 = ResnetBlock(512, num_blocks[3])
        # GAP
        self.gap = layers.GlobalAvgPool2D()
        # 全连接层
        self.fc = layers.Dense(
            units=10, activation=tf.keras.activations.softmax)
    # 定义前向传播过程

    def call(self, x):
        # 输入部分的传输过程
        x = self.conv(x)
        x = self.bn(x)
        x = self.relu(x)
        x = self.mp(x)
        # block
        x = self.res_block1(x)
        x = self.res_block2(x)
        x = self.res_block3(x)
        x = self.res_block4(x)
        # 输出部分的传输
        x = self.gap(x)
        x = self.fc(x)
        return x

# 实例化
mynet = ResNet([2,2,2,2])
X = tf.random.uniform((1,224,224,1))
y = mynet(X)
mynet.summary()
