LaTex: 多种方法实现图片复杂排列

前言

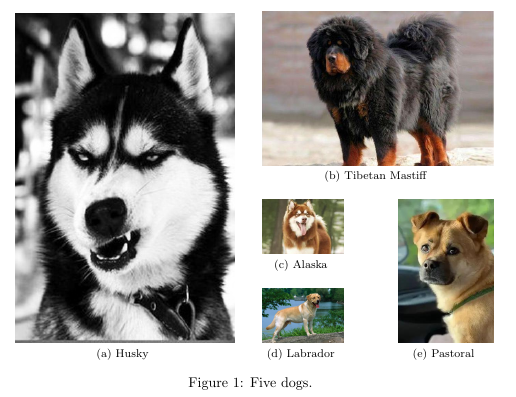

在做论文插图时除简单地横向竖向排列以外,有时需要更加复杂的方式,比如下图。实现的方法多种多样,其中 minipage, subfigure, subfloat, tabular 相对简单实用。

在这里插入图片描述

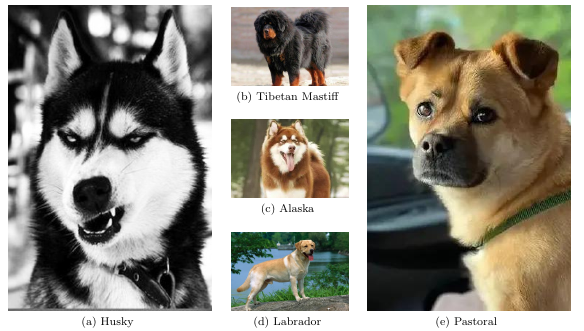

1. minipage

适用于对所有子图分别命名时。

\documentclass{article}

\usepackage{graphicx}
\usepackage{subfig}

\begin{document}

\begin{figure*}[!h]
\centering
\begin{minipage}[b]{0.45\linewidth}
	\subfloat[Husky]{\label{fig:1(a)}
	\includegraphics[width=2in]{dog_1.png}}
\end{minipage}
\begin{minipage}[b]{0.27\linewidth}
	\subfloat[Tibetan Mastiff]{\label{fig:1(b)}
	\includegraphics[width=1.15in]{dog_2.png}} \\  % 换行
	\subfloat[Alaska]{\label{fig:1(c)}
	\includegraphics[width=1.15in]{dog_3.png}} \\  % 换行
	\subfloat[Labrador]{\label{fig:1(d)}
	\includegraphics[width=1.15in]{dog_4.png}}
\end{minipage} % 中间不空行代表不换行
\begin{minipage}[b]{0.2\linewidth}
	\subfloat[Pastoral]{\label{fig:1(e)}
	\includegraphics[width=2in]{dog_5.png}}
\end{minipage}

\end{figure*}

\end{document}

在这里插入图片描述

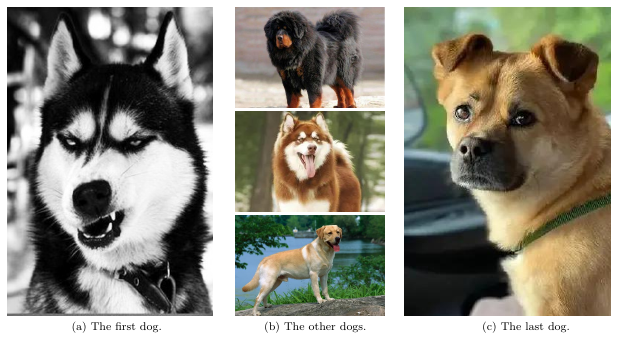

2. subfloat

适用于一列子图只命名一次时。

\documentclass{article}
\usepackage{graphicx}
\usepackage{subfig}
\usepackage{subfloat}

\begin{document}

\begin{figure*}[!h]
\centering
\subfloat[The first dog.]{
	\begin{minipage}[b]{0.45\linewidth}
		\includegraphics[width=2.02in]{dog_1.png}
	\end{minipage}
} % 不空行表示不换行
\subfloat[The other dogs.]{
	\begin{minipage}[b]{0.4\linewidth}
		\includegraphics[width=1.47in]{dog_2.png}\vspace{0.75mm}
		\includegraphics[width=1.47in]{dog_3.png}\vspace{0.75mm}
		\includegraphics[width=1.47in]{dog_4.png}
	\end{minipage}
}
\subfloat[The last dog.]{
	\begin{minipage}[b]{0.5\linewidth}
		\includegraphics[width=2.02in]{dog_5.png}
	\end{minipage}
}
\end{figure*}

\end{document}

在这里插入图片描述

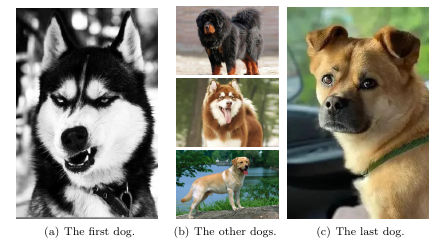

3. subfigure

与 subfloat 同理。注意:subfig 和 subfigure 包不能同时存在。

\documentclass{article}
\usepackage{graphicx}
\usepackage{subfigure}

\begin{document}

	\begin{figure}[!h]
	\centering
	\subfigure[The first dog.]{
		\begin{minipage}[b]{0.3\linewidth}
			\includegraphics[width=1.38in]{dog_1.png}
		\end{minipage}
	} % 不空行表示不换行
	\subfigure[The other dogs.]{
		\begin{minipage}[b]{0.2\linewidth}
			\includegraphics[width=1in]{dog_2.png}\vspace{0.75mm}
			\includegraphics[width=1in]{dog_3.png}\vspace{0.75mm}
			\includegraphics[width=1in]{dog_4.png}
		\end{minipage}
	}
	\subfigure[The last dog.]{
		\begin{minipage}[b]{0.3\linewidth}
			\includegraphics[width=1.381in]{dog_5.png}
		\end{minipage}
	}
	\end{figure}

\end{document}

在这里插入图片描述

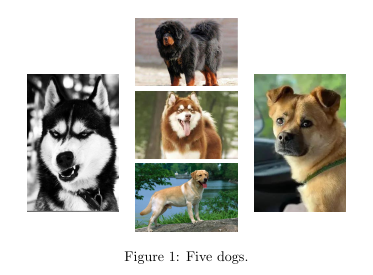

4. tabular

适用于每个子图命名或整图命名时,但这种方法存在不对齐问题,尚未解决。

\documentclass{article}
\usepackage{graphicx}
\usepackage{subfigure}
\usepackage{multirow}
\usepackage{booktabs}
\usepackage{array}

\begin{document}

	\begin{figure*}[!h]
		\centering
		\begin{tabular}{ccc}
		\multirow{3}{*}{\includegraphics[width=0.9in]{dog_1.png}} & \includegraphics[width=1in]{dog_2.png} & \multirow{3}{*}{\includegraphics[width=0.9in]{dog_5.png}} \\
		~ & \includegraphics[width=1in]{dog_3.png} & ~ \\
		~ & \includegraphics[width=1in]{dog_4.png} & ~ \\
		\end{tabular}
		\caption{Five dogs.}
	\end{figure*}

\end{document}

在这里插入图片描述
