通信电源发展与重要性（一课一得）

#通信电源系统是通信系统的心脏，稳定可靠的通信电源供电系统，是保证通信系统安全、可靠运行的关键，一旦通信电源系统故障引起对通信设备的供电中断，通信设备就无法运行，就会造成通信电路中断、通信系统瘫痪，从而造成极大的经济和社会效益损失。因此，通信电源系统在通信系统中占据十分重要的位置。

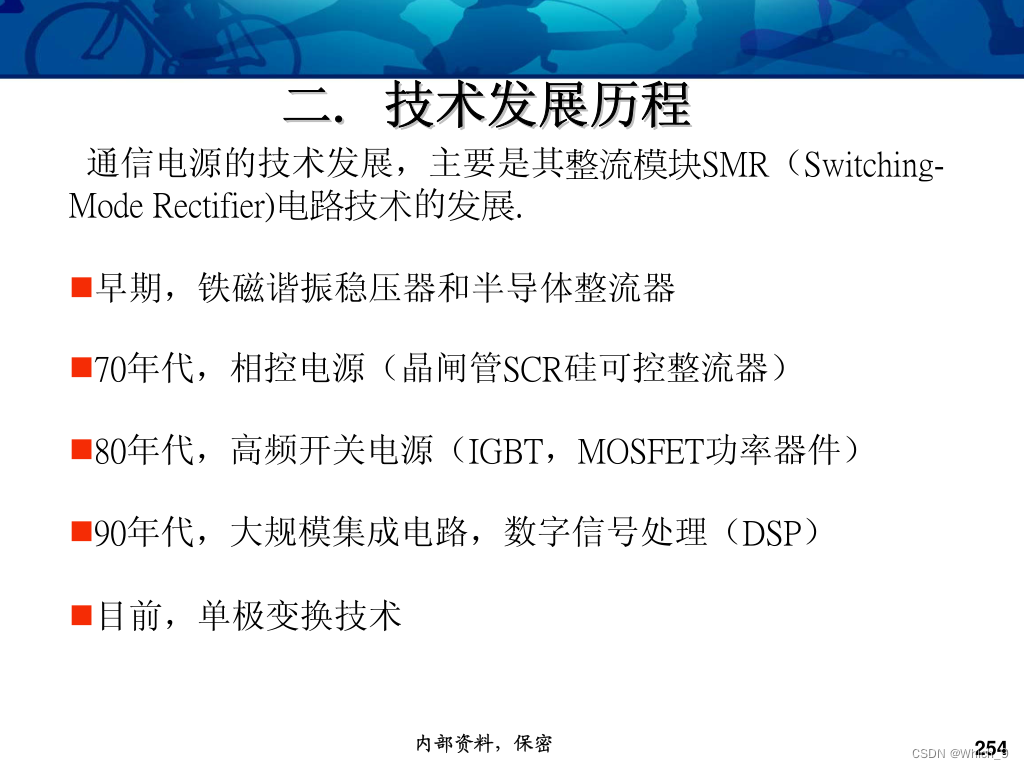

一   通信电源的发展史：

1.20世纪初,通信电源还停留在直流电源时代,这种电源的性能和可靠性都较低。在传统的通信电源中,通过对交流电进行整流得到直流电,再通过变换器进行降压调节得到合适的输出电压。如此一来,由于整流的输出电压相对较高,需要经过多次变压器降压来得到需要的输出电压,因此不仅存在损耗,而且占用的空间也相对较大。 20世纪60年代,随着半导体技术的发展,交流电变换成直流电的技术日益成熟。于是,出现了多种新型的直流电源,如AC-DC变换器、DC-DC变换器等具有实际性的电源产品与开发。

 二   通信电源的组成部分）（部分基本原理）

     通信电源设备和设施主要包括：交流市电引入线路、高低压局内供配电设备、油机发电机组、整流器、蓄电池组、直流变换器、UPS、以及各种交直流配电屏等，组成一个完整供电系统，合理的进行控制、分配、输送，满足通信设备的要求。

开关电源的功能介绍：

开关电源是一种用于将交流电转换为稳定的直流电的电源设备。它通过交流输入端口接收来自电网的电力，

并通过内部的变压器、整流器、滤波器、稳压器等电路组件对电压和电流进行处理，输出稳定的直流电给负载使用。

开关电源具有高效、稳定、可靠的特点，在现代电子设备、通信设备、工业自动化等领域得到了广泛应用。

开关电源可以将交流电转换成稳定的直流电，提供给各种电子设备使用。其主要作用包括：

1. 稳定电压输出：开关电源能够输出稳定的直流电，有效地避免了因瞬间电压波动而对电子设备造成损害的情况。

2. 增加电路效率：开关电源采用高频开关技术，使得其转换效率、稳定性和可靠性更高，从而可以提高整个电路的效率和质量。

3. 降低热损失：与传统的线性电源相比，开关电源的热损失更低，不仅能够减少设备的消耗功率，还能够使得电源的寿命更加长久。

4. 支持大范围的输入电压：开关电源的输入范围较广，通常支持输入AC 90-240V电压，使得电子设备具有更广泛的适应性。

5. 更小巧的体积：由于采用高频开关技术，开关电源的整体体积更小，可以在设计中更加灵活使用，节约空间。

合成快板电路是一家专业做PCB线路板的厂家，可抄板，SMT贴片+后焊组装一站式服务。

 通信电源USP系统：

UPS电源系统 UPS电源系统由4部分组成：整流、储能、变换和开关控制。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。
净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。
由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制。

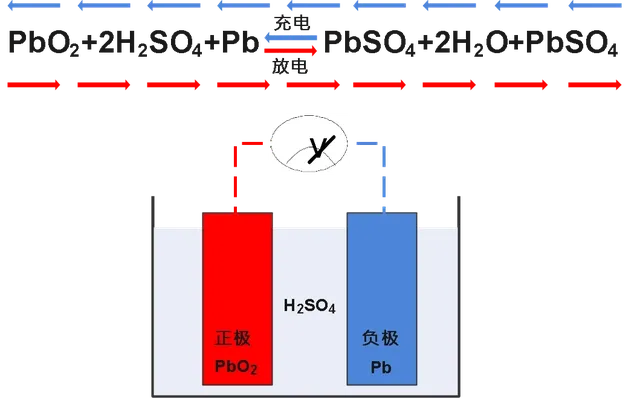

蓄电池的工作原理

 放电时：正极板的二氧化铅（PbO2）和负极板的海绵状铅（Pb）与电解液中的硫酸反应，生成硫酸铅（PbSO4），电解液中的硫酸（H2SO4）浓度降低。充电时：硫酸铅（PbSO4）通过氧化还原反应分别恢复二氧化铅（PbO2）和海绵状铅（Pb），电解液中的硫酸（H2SO4）浓度增大。

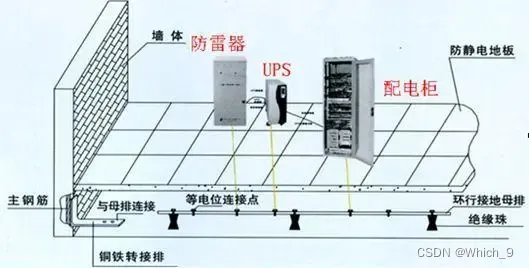

防雷与接地：

根据法拉第原理,金属笼网对于雷电能起到均压和屏蔽作用。接闪时,笼网上出现高电位,而笼内空间的电场强度为零,笼上各处电位相等,形成一个等电位体,保护笼内人身和设备的安全。避雷笼网通常是利用建筑物的结构主筋形成的,并将整座建筑物的金属体如各种管道、构架、电缆金属外皮等与避雷笼网连接在一起,以达到理想的防雷保护作用 。



新能源充电柱：

 一、充电桩的分类

交流充电桩通过与车辆进行信息交互把电网的交流电配送给车辆的充电模块，由车辆上的充电模块控制功率进行交流转直流给动力电池充电；

交流充电桩用的交流充电枪上有7个端子孔位，7个孔位都有金属端子的是支持三相交流充电桩（380V），7个孔位只有5个孔位有金属端子的是单相交流充电桩（220V），交流充电枪对比直流充电枪枪头较小。

直流充电桩的基本工作原理

1.在国家能源局发布的直流充电桩相关的行业标准《NB/T 33001-2010：电动汽车非车载传导式充电机技术条件》中指出，直流充电桩基本构成包括：功率单元、控制单元、计量单元、充电接口、供电接口及人机交互界面等。功率单元是指直流充电模块，控制单元是指充电桩控制器。直流充电桩本身作为一种系统集成产品，除了 “直流充电模块”和“充电桩控制器”这两个组件构成了技术核心之外，结构设计也是整桩可靠性设计的关键点之一。“充电桩控制器”属于嵌入式硬件和软件技术范畴，“直流充电模块”则代表了电力电子技术在AC/DC领域的最高成就。

2.充电的基本过程是：在电池两端加载直流电压，以恒定大电流对电池充电，电池的电压渐渐地缓慢地上升，上升到一定程度，电池电压达到标称值，SoC达到95%（针对不同电池，不一样）以上，继续以恒压小电流对电池充电。“电压上去了，但电量没有充满，就是没有充实，如果有时间，可以改用小电流充实”。为了实现这个充电过程，充电桩在功能上就需要有“直流充电模块”提供直流电源;需要有“充电桩控制器”控制充电模块的“开机、关机、输出电压、输出电流”;需要有“触摸屏”作为人机界面下发指令，通过控制器将“开机、关机、输出电压、输出电流”等指令下发给充电模块。从电气层面理解的最简充电桩只要有充电模块，控制板和触摸屏就可以了; 如果开机、关机和输出电压］输出电流等指令在充电模块上做成几个键盘，那么一个充电模块就可以对电池充电了。

通信电源的重要性：

 1.通信电源系统可以为通讯设备提供稳定的直流、交流电源,保证设备的正常运行。这对于通信设备的长时间运行、信号处理及传输至关重要。

2.基站电源系统维护的现状 近年来通信高频开关电源的技术已非常成熟,主流厂家的设备在功能、技术指标和可靠性方面都取得了非常大的进步,在环境的适应性、节能性。

3.为通讯系统提供稳定可靠的电源 通信电源系统可以为通讯设备提供稳定的直流、交流电源,保证设备的正常运行。这对于通信设备的长时间运行、信号处理及传输至关重要。

4.为通讯设备提供备用电源 通信电源系统还具备备用电源和更换电池的功能,当主电源出现故障时,备用电源可以及时切换,保证通信设备的正常运行,避免信息丢失和业务中断。

学习通信电源带来的收获：

 在通信电源实训中,我学到了很多电源相关的知识,比如稳压电路、变压器、电容、电阻等等。最重要的是,我学会了如何设计和搭建一个可靠的通信电源,并测试它的性能。 在实践中,我发现一定要仔细阅读电路图和操作手册,特别是需要注意安全的地方。在搭建电源时,要注意线路的连接和元器件的安装位置,避免短路和元器件的损坏。 在调试电源时,要耐心地进行各项测试,并记录数据以便后期比对。我也发现了一些常见问题和解决方法,例如电压波动、电流过大等等。

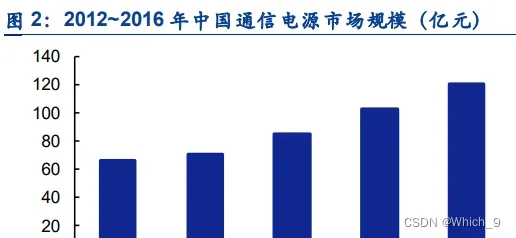

 我国信息通信服务业收入呈现持续增长趋势,对通信设备及相关产业持续发展的支撑和带动作用不断增强 一直以来,我国信息通信业总体保持着良好的发展态势,信息通信服务业收入呈现持续增长方面。
