串口通信基础知识（UART）

目录

一、串口通信的具体分类：

二、常见的串行通信接口简介：

三、具体通信标准的实现：

1.UART（通用异步收发传输器）：

---

一、串口通信的具体分类：

 ​​​​​

总结一下：

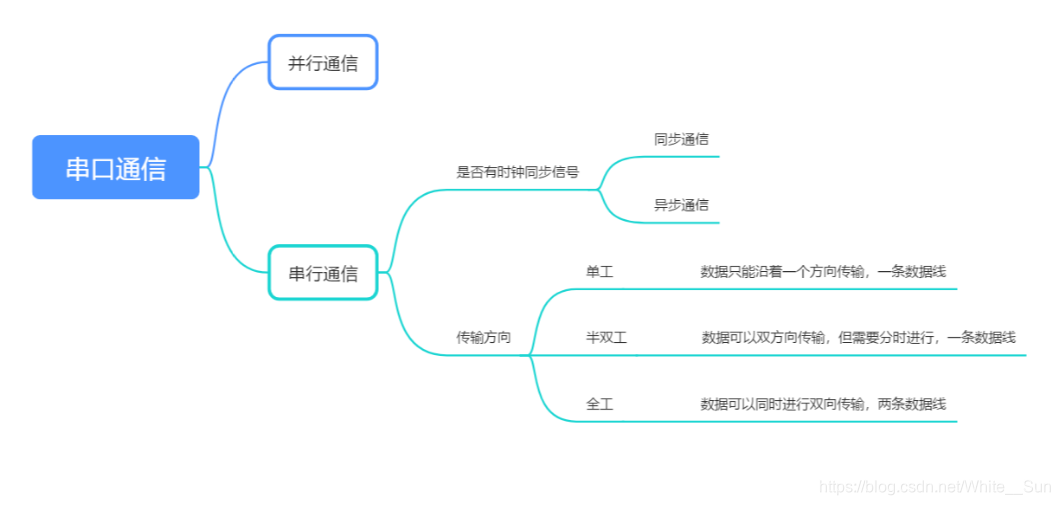

    串口第一分类为并行通信和串行通信，而由于串行通信的优点以及对缺点的弥补，导致如今基本都采用串行通信；

对于串行通信，又按照是否有同步时钟和收发间的数据传输方向分成两大类；

     其中，按照是否有同步时钟分成同步和异步：

同步通信：带时钟同步信号，发送方和接收方在同一时钟的控制下，实现同步传输。

异步通信：不带时钟同步信号，使用各自的时钟控制。 但需要双方相互约定好数据传输速率。

                  传输速率的衡量方式——波特率—单位：bps（位/秒）

     按照数据传输方向分成单工、半双工和全工：

单工通信：数据只沿着一个方向传输，只需要一根数据线。

半双工通信：数据可以沿着两个方向传输，但不能同时进行，需要两根数据线。

全工通信：数据可以沿着两个方向传输，可以同时进行，需要两根数据线。

---

 二、常见的串行通信接口简介：

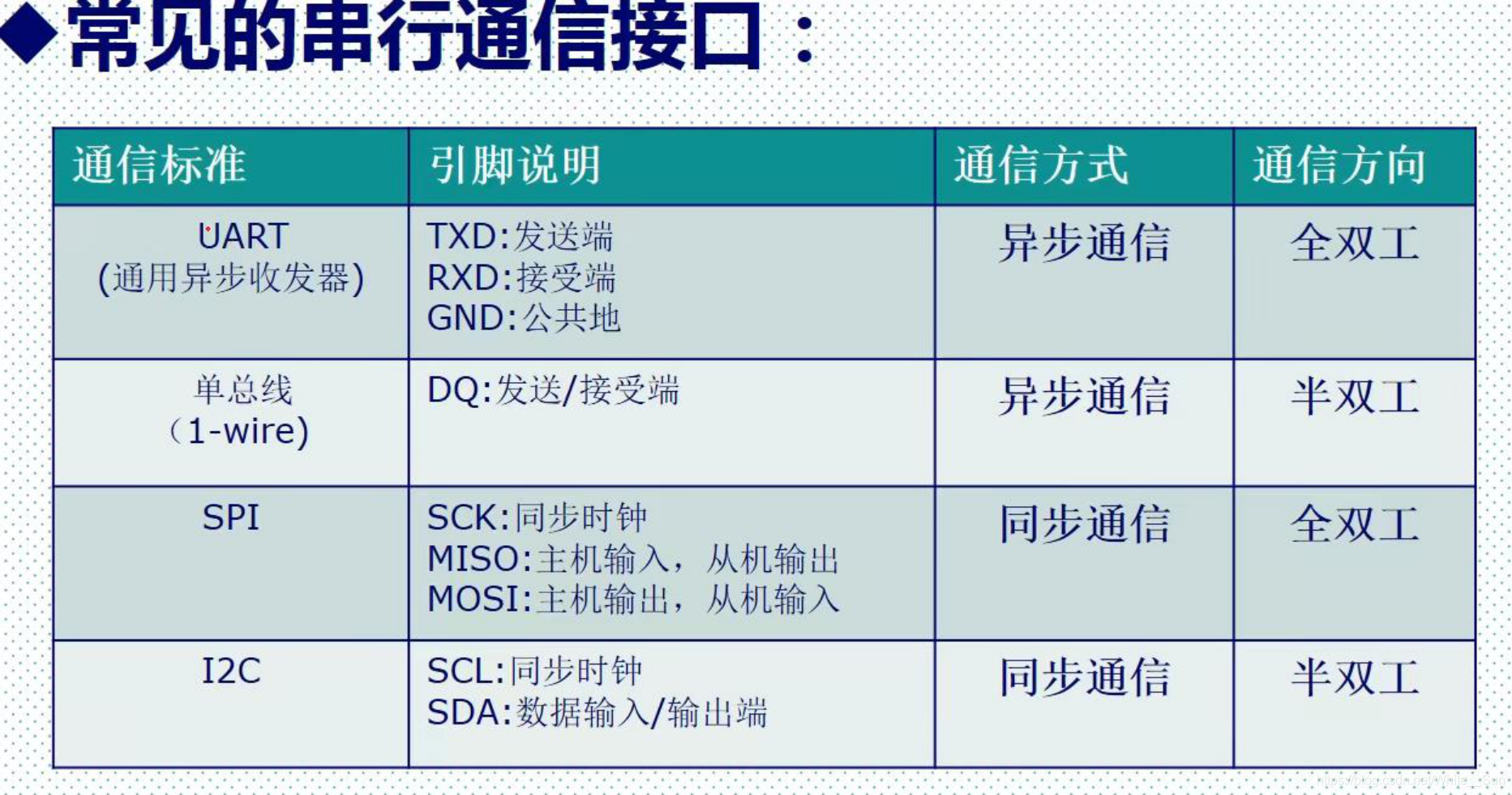

 对于以上常见的四种接口，可以有两种方式的分类：

一是按照是否有同步时钟，同步通信：SPI和I2C;异步通信：UART和1-wire

二是按照数据传输方向，全双工：UART和SPI;半双工：1-wire和I2C

---

 三、具体通信标准的实现：

叙述方式：按照具体通信标准的两个层次进行分层说明——物理层和协议层，之后会有一个小结。

1.UART（通用异步收发传输器）：

（1）物理层：

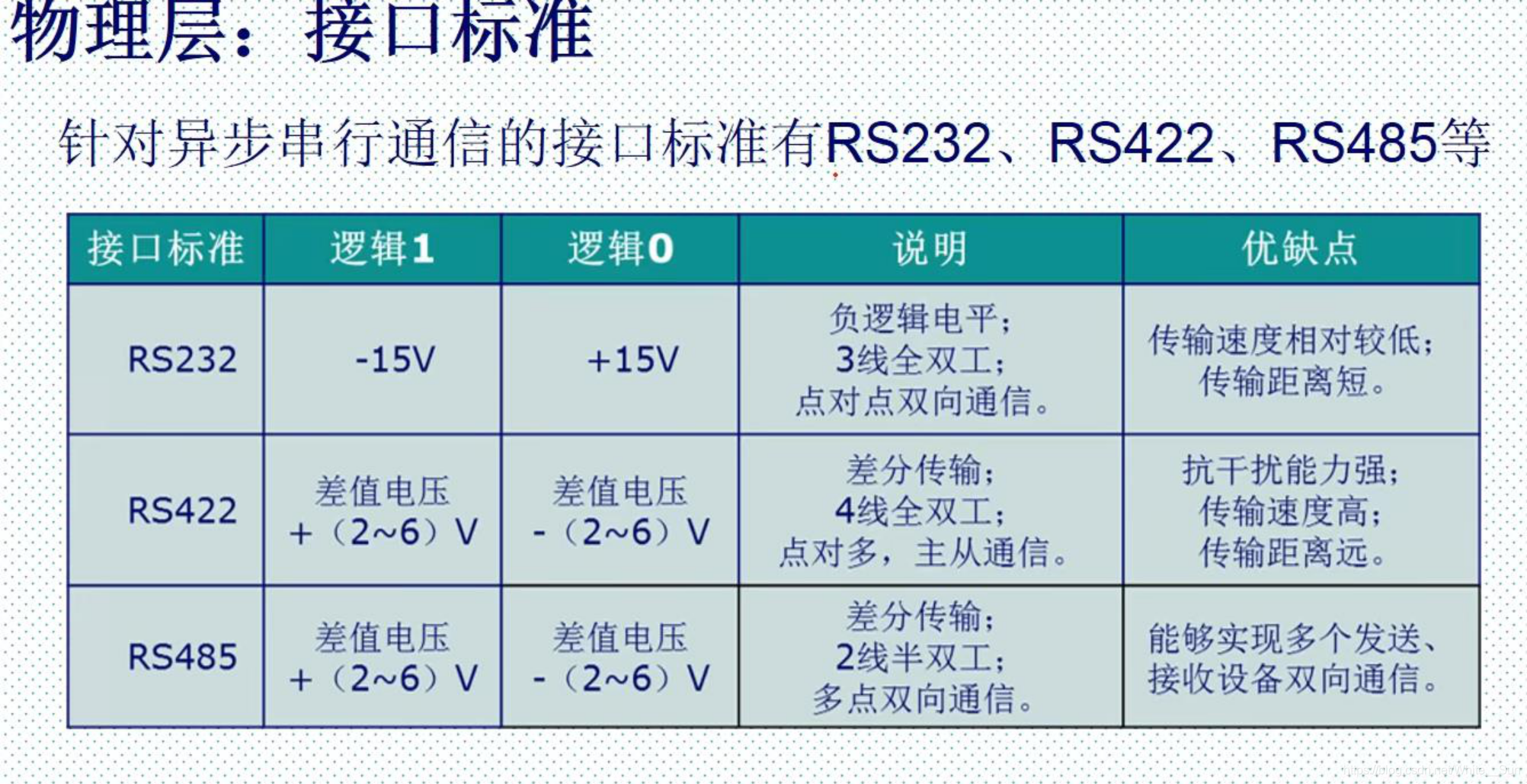

 总共有三种物理层的实现方式：

RS232：计算机使用，采用负逻辑电平，以数据线电平和地线电平的差值为传输数据 。

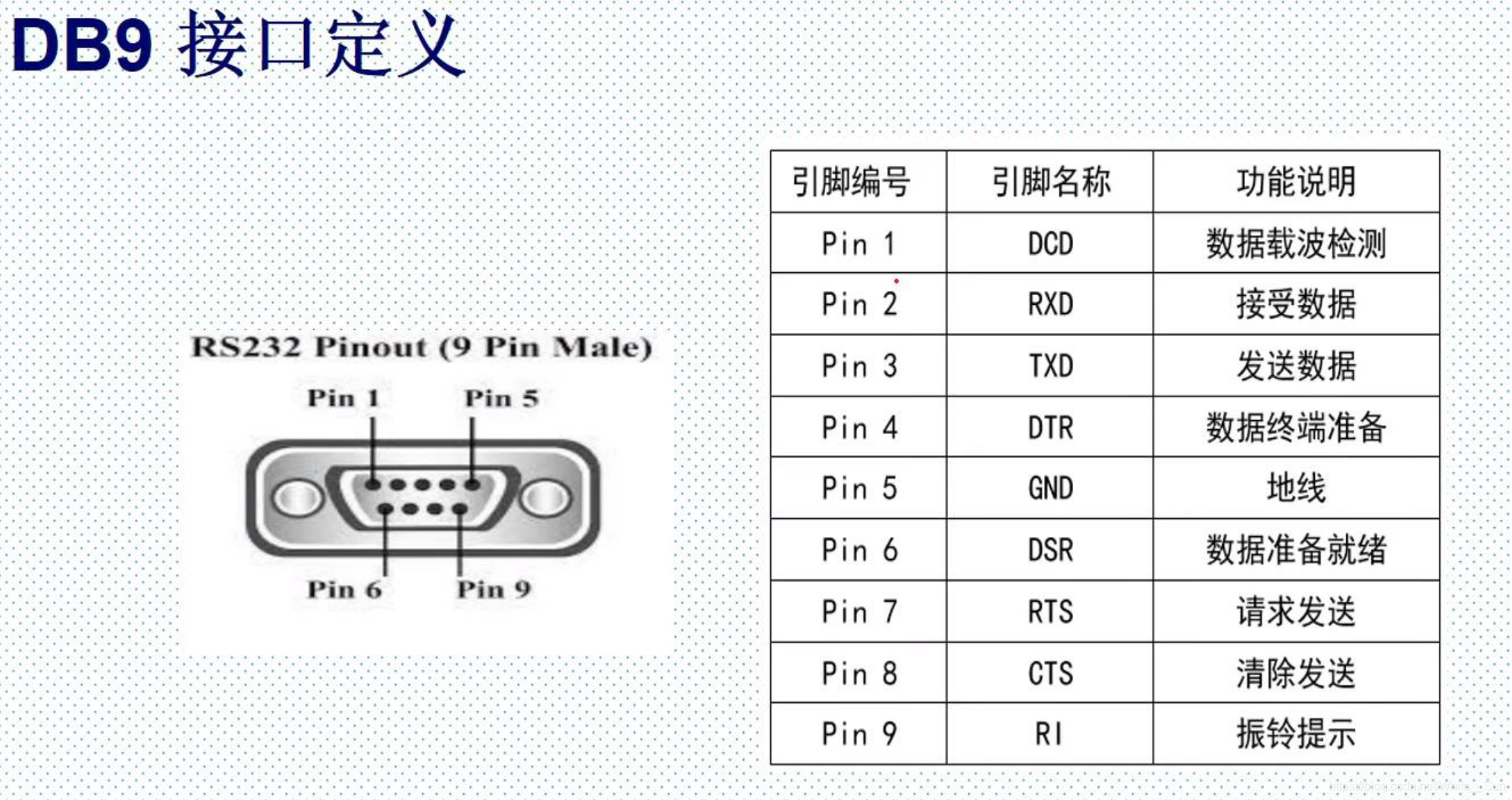

             常见接口类型：DB9，一般只使用pin2，3，5



 RS422：采用差分传输方式，以两根数据线电平的差值作为传输的数据，具有准确性。

RS485：能实现多点间的相互通信。

（2）协议层

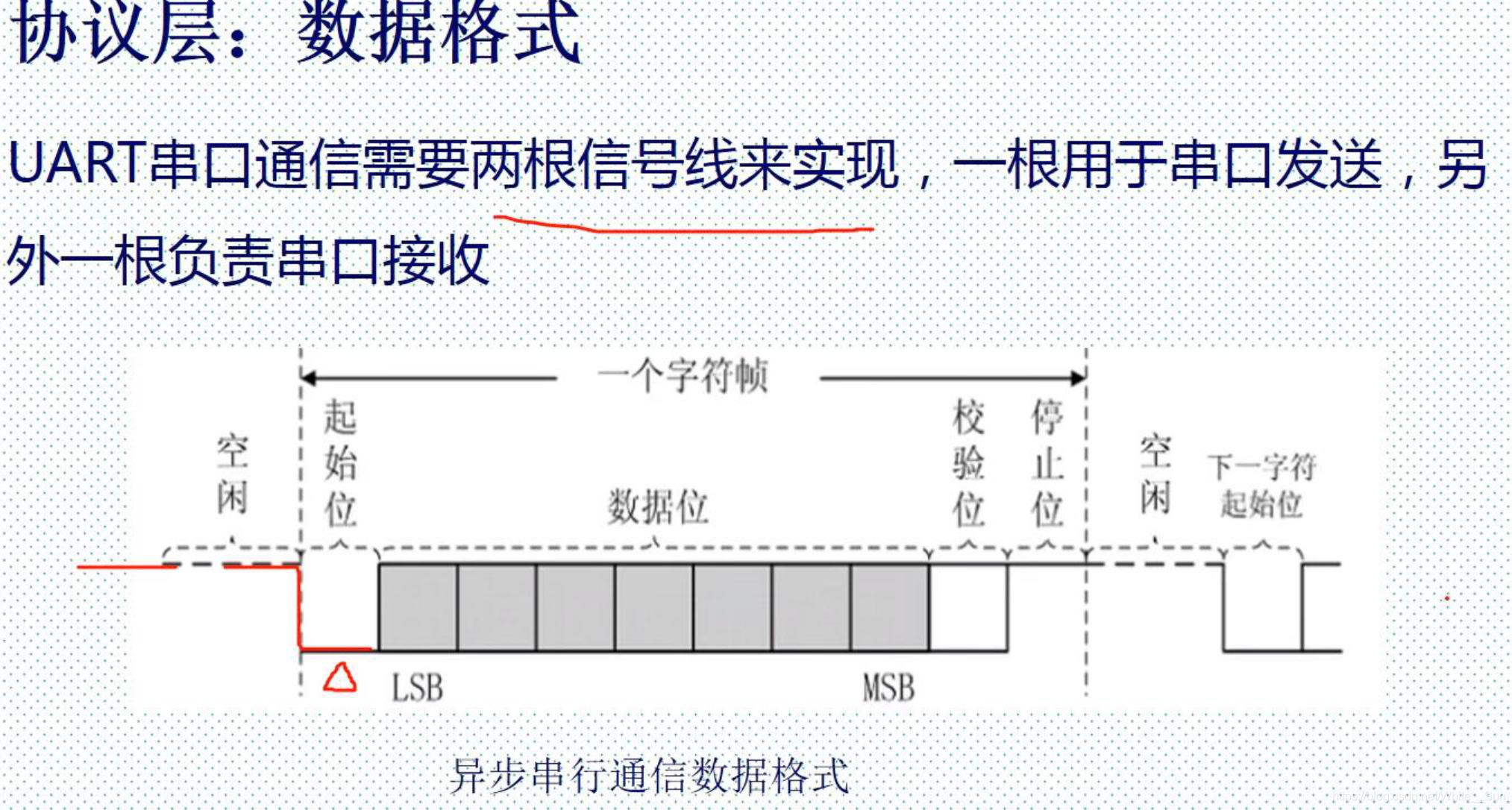

起始位：1位，低电平；数据位：常用8位；校验位：可以是奇校验，也可以是偶校验

停止位：一个时钟周期的高电平，可以为1位，1.5位，2位

（3）小结：UART 通用异步收发传输器

实现过程：接收时，将串行转换成并行；发送数据时，将并行数据转换成串行；

核心功能：串并行的转换。
