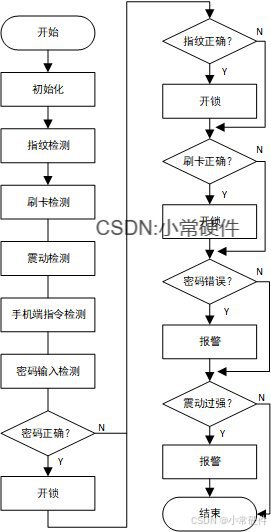

STM32开发实例_基于STM32单片机的智能门禁系统（电路图+程序+流程图）24-32-145

一.系统概述

本次设计的智能门禁系统是以单片机作为核心控制器系统具备指纹识别功能，用户可以通过指纹验证来打开门锁，提供了一种方便且安全的身份识别方法。支持射频刷卡功能，用户可以使用配备合适芯片的射频卡来进行门锁的开启和关闭。系统提供了密码控制门锁的方式，用户可以通过输入正确的密码来实现门锁的开启和关闭，确保只有授权用户可以进入，输入的密码会在显示屏端进行显示。当用户输入错误的密码时，系统会触发蜂鸣器报警，提醒用户密码输入错误，并实施安全防护措施。除了指纹、射频刷卡和密码控制外，系统还具备wifi开锁方式。用户可以通过手机进行远程开锁操作。系统利用安装在门上的震动传感器来监测是否有人试图撬门。一旦检测到门被撬开的震动，系统会触发蜂鸣器报警以提醒用户并增加入侵者的警觉性。

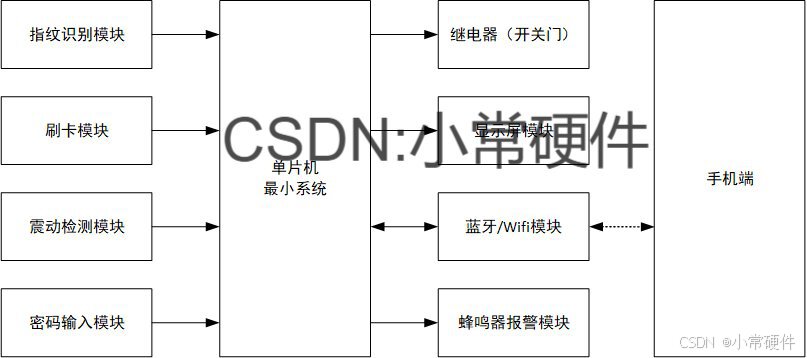

二.电路设计

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 使用AS608进行指纹数据检测，模块通过UART串口与单片机进行通信；
3. 使用RC522刷卡模块进行商品的刷卡检测，该模块采用SPI总线与单片机进行通信；
4. 通过震动传感器来检测座位是否有人，模块的输出脚接单片机的GPIO口；
5. 使用4*4矩阵键盘进行密码输入，4行4列都需要单片机的GPIO口进行单独控制；
6. 通过继电器模拟开关门，并将继电器的数据输出脚与单片机的GPIO脚进行连接；
7. 通过ESP8266-01S下传手机APP端的开锁指令，通过UART串口与单片机进行通信；
8. 使用蜂鸣器进行报警，蜂鸣器采用的有源蜂鸣器，使用NPN三极管进行蜂鸣器进行驱动；
9. 通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/
extern u8 TEXT_Buffer[4];
int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化
  Usart1_Init(9600);
Usart3_Init(9600);
	TIM4_Init(300,7200);
	 KEY1_Init();
	Relay_init();
	 Beep_init();
	OLED_Init();
	OLED_CLS();
	RC5222_GPIO_Init_analog_Spi();
	ALi_ESP8266_GPIO_Init();
	MQTT_Buff_Init();
  AliIoT_Parameter_Init();Beep=0;
//	STMFLASH_Read(FLASH_SAVE_ADDR,(u16*)TEXT_Buffer,4);
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

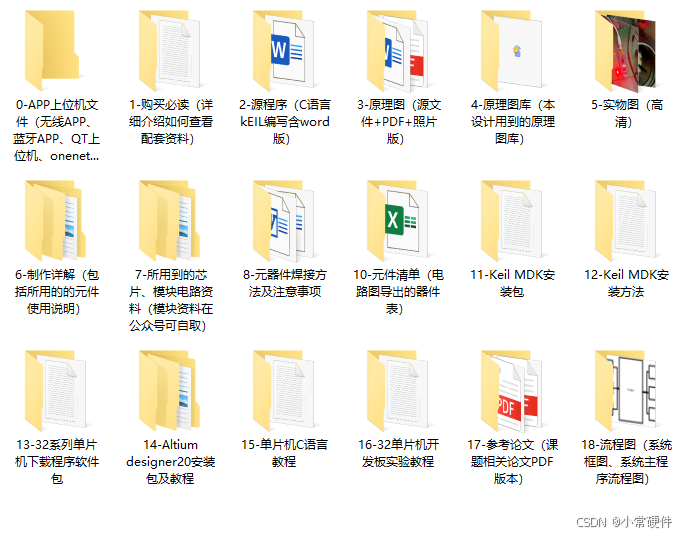

四.资料内容
