该设计利用STM32F103单片机构建了一套门禁系统，包括矩阵按键、RFID、指纹识别、LCD显示、继电器控制和蜂鸣器报警等功能。系统能存储和修改密码，支持IC卡或指纹注册注销，并具有防误操作和掉电保存功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一.硬件方案

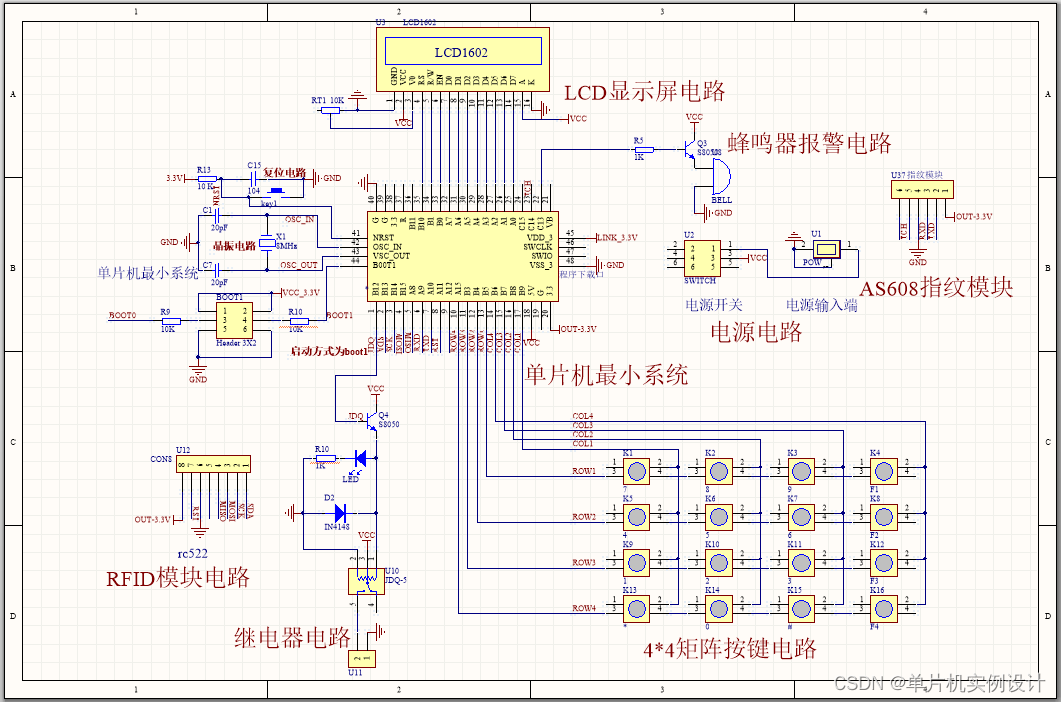

基于stm32单片机的智能门禁系统设计的整体电路主要由采用STM32F103单片机，4*4矩阵按键电路，电子锁继电器驱动电路，开锁LED指示灯，LCD1602显示屏电路，蜂鸣器报警电路，RFID感应电路，指纹识别模块；原理图如图：

在这里插入图片描述

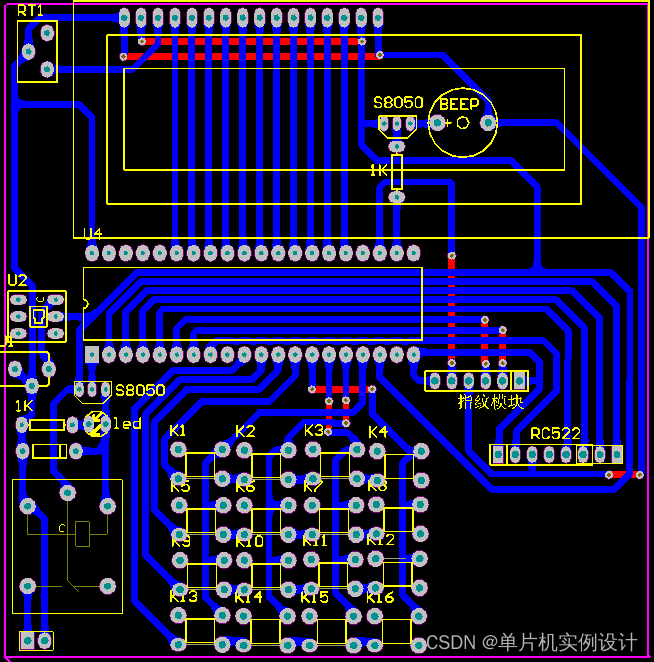

PCB图如下：
在这里插入图片描述

二.设计功能

1.采用矩阵按键、指纹或者RFID输入、1602液晶显示、继电器模拟开锁、发光二极管为开锁指示灯，继电器是可以外接电锁的。
2.有报警、锁定键盘功能，如果密码输入错误3次，系统会直接锁住键盘并有蜂鸣器声音报警提示。
3.可以设置修改密码（6位数的密码）(0-9之间任意数字），修改密码之前必须输入原始密码，在输入新密码时要输入两次确认并相同才可以修改成功，否则修改不成功，防止误操作。
4.密码支持掉电保存功能，保存在STM32内部FLASH，可以随时修改密码，密码输入过程中，可按清除键删除已输入的数字。
5.可注册或者注销开锁的IC卡或者指纹。

三.软件设计

主程序源码

int main(void)
{

		delay_init();	    //延时函数初始化
	  NVIC_Configuration();
		KEY_GPIO_Init();    //按键初始化
		BEEP_AND_RELAY_GPIO_Init();//蜂鸣器继电器初始化
		delay_ms
