ANSYS Maxwell 是一种用于电磁场仿真的有限元分析工具,主要面向负责设计和分析电磁和机电设备(包括电机、执行器、变压器、传感器和线圈)的工程师。ANSYS Maxwell 采用有限元方法求解器来求解静态、频域和时变电磁场和电场。
按照以下步骤,您将学习使用 Ansys Maxwell 设计三相变压器。PS:开始前先熟悉一下Maxwell环境中的菜单和工具栏
第 1 步:插入 3D Maxwell 设计、材料选择和尺寸

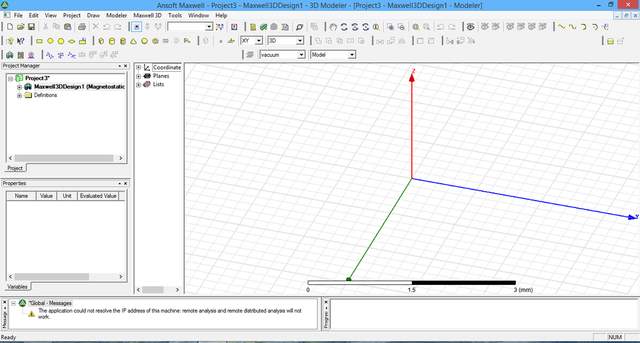

打开Ansoft Maxwell并单击插入 3D maxwell Design
点击 Tool->edit configurated Libraries->Material并选择 steel_1008
单击 建模器-> 单位并更改为英寸
第 2 步:画框

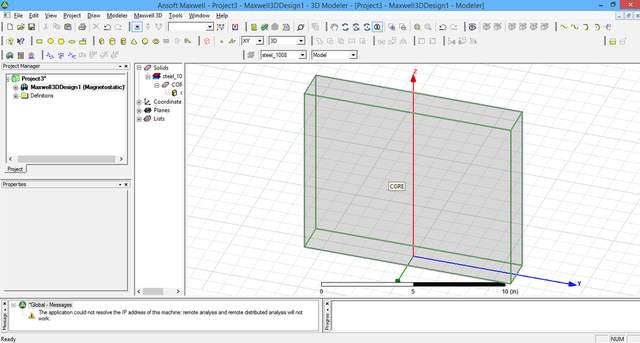

单击Draw Box并将鼠标移动到平面并输入以下值(使用 TAB 移动到下一个值)X:-1,Y:-6,Z:0 & dX:2,dY:12.dZ:10,单击属性在弹出框中并将名称更改为“核心”
第 3 步:创建孔
单击Draw Box并将鼠标移动到平面并输入以下值(使用 TAB 移动到下一个值)X:-1,Y:1,Z:2 & dX:2,dY:3.dZ:6, 单击属性弹出框并将名称更改为“孔”
第 4 步:创建另一个孔/复制孔
单击 绕轴复制,输入轴为 Z,角度为 180,然后单击确定
第 5 步:挤出孔/从核心中减去孔
在分支树中选择 Core、Hole 和 Hole_1并单击减去工具并检查core 在空白部分和tool part 中的 hole & hole_1并单击确定。
第 6 步:核心差距/创建 E 和 I 核心
单击Draw Box并将鼠标移动到平面并输入以下值(使用 TAB 移动到下一个值)X:-1,Y:-6,Z:2 & dX:2,dY:12.dZ:0.05,单击属性在弹出框中并将名称更改为“Core Gap”
在分支树中选择 核心和核心间隙,然后单击减去工具并检查核心在空白部分和工具部分的核心间隙, 然后单击确定。
在分支树中 选择 Core ,点击modeler->Boolean->separate Bodies
将核心重命名为 core_E,将 Core_separatly1 重命名为 Core_I
第 7 步:创建线圈
点击 Tool->edit configurated Libraries->Material并选择 Copper
将平面更改为YZ
单击 矩形并将鼠标移动到平面并输入以下值(使用 TAB 移动到下一个值)X:0,Y:-3.6,Z:3.5, & dX:0,dY:0.3.dZ:-0.8,单击属性在弹出框中并将名称更改为“coilA_1”
将平面更改为XY
单击 矩形并将鼠标移动到平面并输入以下值(使用 TAB 移动到下一个值)X:1.5,Y:-6.5,Z:3, & dX:-3,dY:3.dZ:0,单击确定.
单击 分支树中的rectangle1,然后单击modeler->deleted last operation。(删除分支树中rectangle1下的coverline)
第 8 步:扫描
选择 branchtree中的coilA_1和rectangle1,点击draw- >sweep->along path,输入扭转角和拔模角为0,拔模类型为0,点击ok
第 9 步:创建终端
要制作终端,选择CoilA_1,单击modeler->surface->section并选择YZ并单击modeler->Boolean->separate body并单独删除coila_1_section1_并将终端重命名为 TerminalA_1
第 10 步:最后一步
选择 CoilA_1 和 TerminalA_1并单击沿线复制并输入 X,Y,Z 为 0和dX,dY 为 0和dZ 为 1.925并输入总数为 3,单击确定并更改颜色。
将coilA_1_2,CoilA_1_2更改为CoilA_2和CoilA_3并更改线圈颜色
选择 线圈和端子(用于B和C),单击沿线复制并输入X,Y,Z为0,dX,dZ为0,dY为5并输入3,单击确定并更改颜色,更改线圈和端子分别命名。
因此,三相变压器是使用 Ansys Maxwell 设计的。
第 11 步:激发、边界和分析
选择 TerminalA并右键单击- >分配励磁->电流,基数,相位为PhaseA,值为-0.5*Mag,键入为绞合,单击确定并输入值为30,然后单击确定
选择 TerminalB并右键单击- >分配励磁->电流,基数,相位为PhaseB,值为Mag ,键入为绞合,单击确定
选择 TerminalC并右键单击- >分配励磁->电流,基数,相位为PhaseC,值为-0.5*Mag,键入为绞合,单击确定
单击 创建区域并选择填充数据作为填充单独方向,输入400 表示 X,100 表示 Y,150 表示 Z
在项目管理器中,单击分析,然后单击确定
在项目管理器中,点击参数->赋值->矩阵,选择后处理中的所有线圈,在所有阶段输入30
单击 阶段A并单击组,对所有阶段B和C执行相同操作
单击 验证并分析所有
在项目管理器中,右键单击结果
