CS插座技术全解析:原理、参数与应用指南

引言

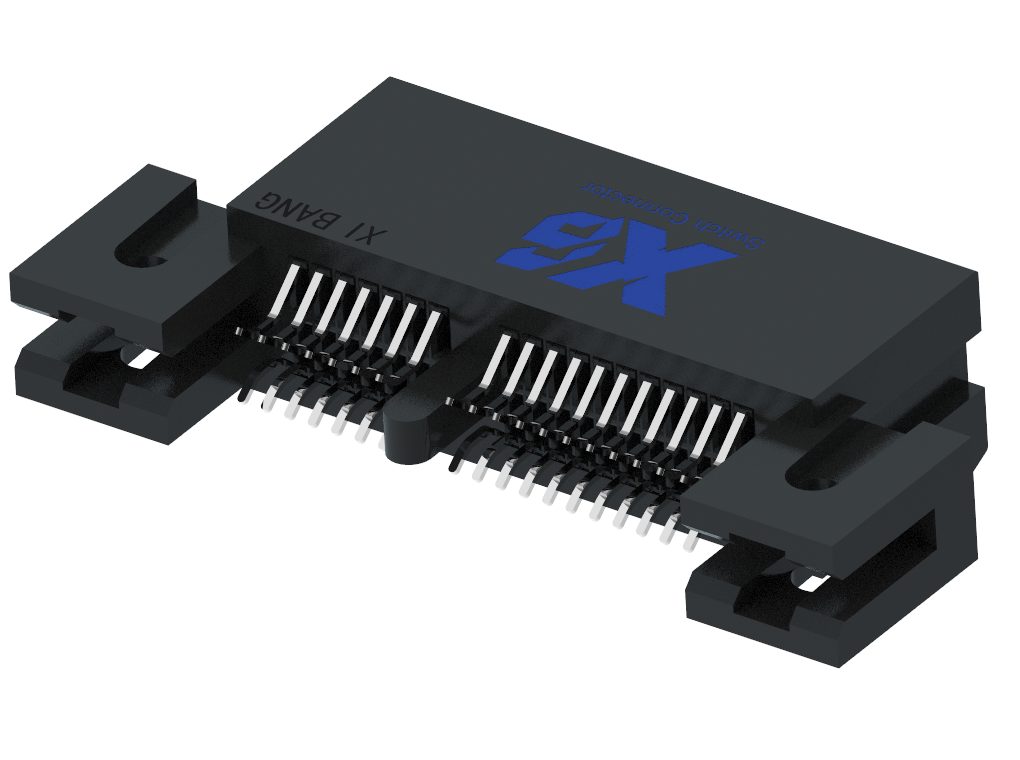

CS插座(Connector Socket)作为电子设备中的核心连接器件,承担着信号传输、电力供应及模块化组件的物理连接功能。随着5G通信、新能源汽车和工业4.0的快速发展,对连接器的可靠性、耐久性及微型化要求持续提升。本文将深入解析CS插座的技术细节,涵盖工作原理、性能参数、材料选型等关键内容,为工程师提供系统化的选型与设计参考。




一、CS插座工作原理及核心功能

1.1 基础结构组成

  • 接触系统:由插针(Male Pin)和插孔(Female Socket)构成,铜合金基材表面镀金/银以降低接触电阻
  • 绝缘基座:采用高温工程塑料(如LCP/PPS)实现电气隔离与机械支撑
  • 外壳结构:金属屏蔽壳(EMI防护)或塑胶外壳(轻量化设计)
  • 锁紧机构:包括卡扣式、螺纹式等,确保连接稳定性

1.2 电气连接机制

  • 弹性接触理论:插针与插孔采用悬臂梁或双曲面设计,通过弹性形变产生15-50N的接触正压力
  • 多触点冗余设计:高阶插座采用双排触点或球面接触,提升抗振动性能(如MIL-DTL-38999标准产品)
  • 电流趋肤效应补偿:高频应用时使用表面镀层优化(0.76μm以上镀金层降低信号损耗)

1.3 信号传输特性

  • 阻抗匹配控制:差分对间距公差±0.05mm,特性阻抗控制在85Ω/100Ω(USB/HDMI标准)
  • 串扰抑制:接地插针间隔布置,屏蔽层覆盖率>95%(10GHz频段下串扰<-60dB)
  • 传输速率演进:从USB 2.0的480Mbps到QSFP-DD的400Gbps演进对接触件精度提出更高要求

二、关键技术参数详解

2.1 电气性能指标

参数类别典型值范围测试标准备注
接触电阻5-20mΩEIA-364-231A测试电流下测量
绝缘电阻>1GΩIEC 60512-2500VDC/60s条件
耐电压强度500-3000VACUL 19771分钟无击穿
额定电流0.5-50A根据触点截面积计算温升ΔT≤30℃为基准
信号完整性IL<0.5dB@10GHzIEC 61169-4使用VNA网络分析仪测量

2.2 机械性能参数

  • 插拔力曲线:初始插入力≤35N,保持力≥15N(MIL-STD-1344方法2016)
  • 机械寿命:普通品级500次,军规级可达5000次(每次循环包括插拔+振动)
  • 振动测试:10-2000Hz扫频,3轴各12小时(IEC 60068-2-6)
  • 冲击耐受:半正弦波100G/6ms(MIL-STD-883方法2002)

2.3 环境适应性指标

  • 温度范围:-55℃~+125℃(扩展级可达-65℃~+175℃)
  • 湿热循环:40℃/95%RH条件下1000小时,接触电阻变化率<20%
  • 盐雾腐蚀:96小时中性盐雾试验后无功能失效(ASTM B117)
  • 防尘防水:IP67/IP69K等级(IEC 60529标准)

三、材料与制造工艺

3.1 触点材料选型

  • 基材选择
    • 磷青铜(C5191):成本低,适用于低频信号
    • 铍铜(C17200):弹性模量110-145GPa,高插拔寿命
    • 铜镍硅(C7025):强度800MPa,替代有毒铍铜方案
  • 表面镀层
    • 镀金层:0.4μm(消费级)至2.5μm(高可靠性)
    • 镀银层:3-8μm,需配合防硫化处理
    • 复合镀层:Ni/Au、Ni/Pd/Au多层结构提升耐腐蚀性

3.2 绝缘体成型工艺

  • 精密注塑:0.01mm级模具精度,模内嵌入式组装(IMA技术)
  • 材料配方
    • LCP:耐温260℃,介电常数3.1@1MHz
    • PEEK:抗水解,适用医疗灭菌环境
    • PBT+30%玻纤:CTI>600V,阻燃UL94 V-0
  • 共形屏蔽:真空金属化或导电涂料实现3D屏蔽

3.3 先进制造技术

  • 微冲压加工:0.2mm间距触点的级进模生产(精度±3μm)
  • 选择性电镀:激光掩膜技术实现局部镀金,降低成本30%
  • AOI检测系统:基于深度学习的接触件缺陷识别(误判率<0.01%)

四、应用场景与选型要点

4.1 典型行业应用

  • 汽车电子
    • 高压连接器:900V/250A规格(满足ISO 6469-3电动车标准)
    • 车载以太网:IEEE 100BASE-T1专用插座
  • 工业设备
    • M12/M8圆形连接器:IP67防护,抗电磁干扰设计
    • 现场总线:PROFINET、EtherCAT专用接口
  • 消费电子
    • 高速Type-C:支持USB4 40Gbps+100W PD
    • 板对板连接器:0.35mm pitch堆叠高度<1mm

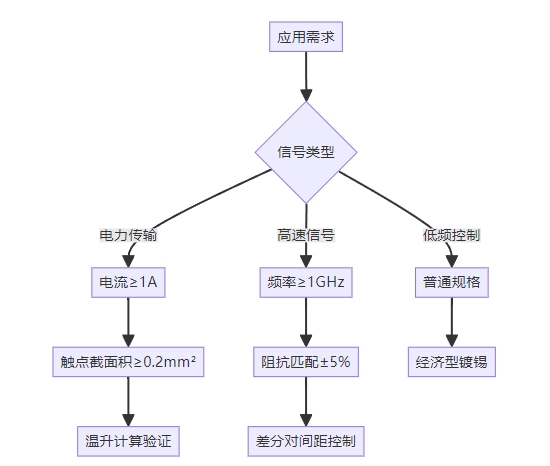

4.2 选型决策树

4.3 失效模式分析

  • 接触失效:微动腐蚀(Fretting Corrosion)导致电阻突变
  • 绝缘劣化:电痕化(Tracking)引发漏电流
  • 机械疲劳:锁扣结构应力断裂
  • 典型案例
    • 振动环境下接触电阻波动超过10%
    • 85℃/85%RH测试后绝缘电阻下降至10MΩ

五、安装与维护规范

5.1 PCB布局指南

  • 焊盘设计
    • 通孔器件孔径比引脚大0.1-0.15mm
    • SMD焊盘增加0.3mm的阻焊层开口
  • 应力消除
    • 距板边≥5mm或增加加强筋
    • 波峰焊时使用支撑夹具防止变形

5.2 线缆压接工艺

  • 压接参数优化
    • 铜线压接高度为线径的1.5倍
    • 拉力测试值需>50N(AWG22线规)
  • 自动化压接
    • 伺服压接机力控精度±1%
    • 在线监测系统实时判断压接质量

5.3 维护最佳实践

  • 清洁周期
    • 工业环境每6个月使用无水乙醇擦拭
    • 沿海地区需缩短至3个月
  • 润滑剂选择
    • 氟素油脂(工作温度-40~200℃)
    • 禁止使用硅脂(易产生迁移污染)

六、行业发展趋势

  1. 微型化
    • 0.3mm pitch板对板连接器量产
    • 3D-MID技术实现立体电路集成
  2. 智能化
    • 集成传感器监测接触状态
    • 智能连接器支持I²C通信
  3. 高可靠性
    • 太空级连接器满足MIL-STD-83513
    • 自修复触点材料研发(如液态金属)

结语

CS插座的技术演进直接推动着电子设备的性能突破。工程师需从系统角度综合考虑电气、机械、环境等多维度参数,结合最新的材料与工艺进展,实现可靠性设计与成本控制的平衡。随着物联网和AIoT设备的普及,智能连接器将成为下一代工业生态的关键基础设施。
