PCB卡插座全面解析：从工作原理到应用实践

---

一、引言

PCB卡插座（Printed Circuit Board Connector）是电子设备中不可或缺的基础元件，负责实现电路板与外部模块间的可靠连接。随着电子产品向小型化、高密度化发展，PCB卡插座的设计与性能要求日益严苛。本文将系统解析其工作原理、核心参数、材料工艺、应用场景及未来趋势，为工程师和爱好者提供深度参考。

---

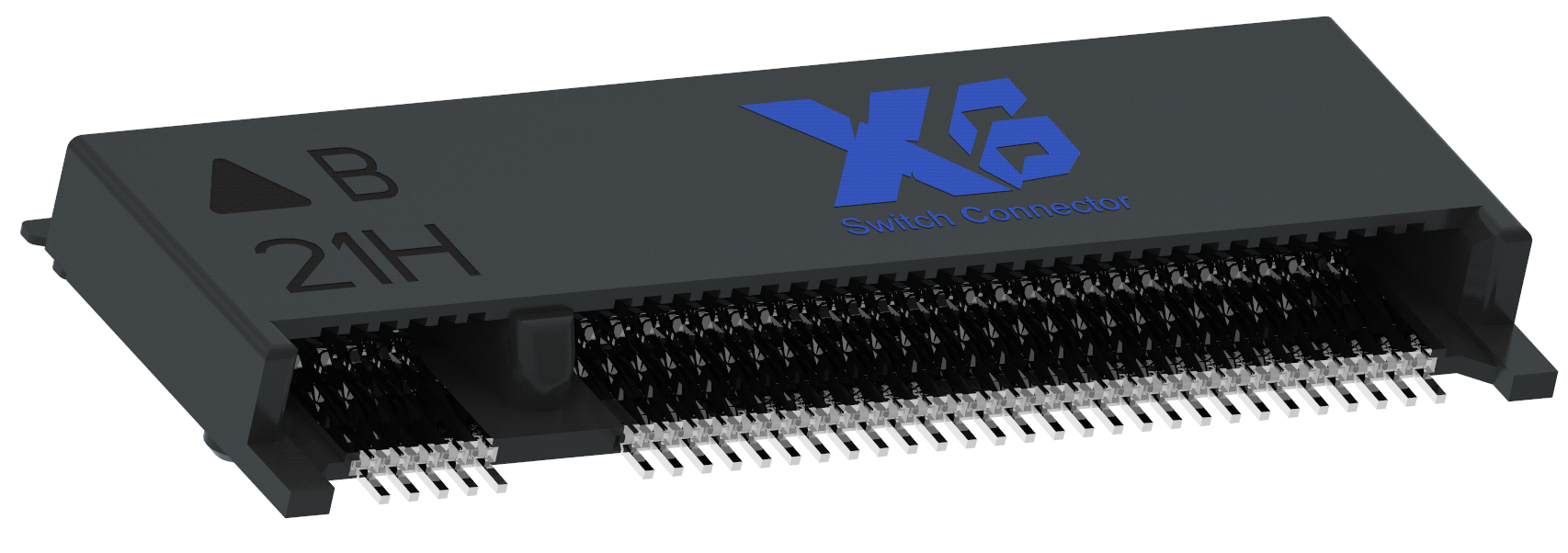

二、PCB卡插座的工作原理

PCB卡插座通过物理接触实现电气导通，核心流程如下：

1. 物理接触机制

   • 弹性接触片设计：插座内部的金属簧片（Contact Spring）采用弹性材料（如磷青铜），通过形变产生持续压力，确保与插卡引脚稳定接触。
   • 多触点冗余：高端插座采用双触点或三触点设计（见图1），即使个别触点氧化仍能保持导电，提升可靠性。

2. 信号与电源传输路径

   • 低阻抗通路：接触点镀层（如金层）降低接触电阻，确保信号完整性，减少功率损耗。
   • 屏蔽设计：部分高速插座集成金属屏蔽壳，抑制电磁干扰（EMI），适用于高频场景。

3. 插拔动作的机械联动

   • 导向结构：导槽和卡扣设计（如ZIF，零插拔力结构）确保插卡精准对位，减少插偏风险。
   • 锁定机构：杠杆或卡扣锁定防止意外脱落，在振动环境中至关重要。

（示意图展示触点分布与电流流向）

---

三、核心参数与性能指标

1. 电气性能

• 接触电阻：典型值1-20mΩ（低功率应用≤5mΩ），直接影响发热与能耗。
• 绝缘电阻：>100MΩ（测试电压500VDC），防止漏电和短路。
• 额定电压/电流：
  • 信号类：5-40V/0.5-3A
  • 电源类：最高600V/50A（如工业电源连接器）
• 高频特性：
  • 带宽：USB 3.0插座支持5Gbps，PCIe Gen4插座达16GT/s
  • 阻抗匹配：差分对阻抗控制90Ω±10%（如HDMI连接器）

2. 机械性能

• 插拔力：
  • 单引脚插拔力：50-300gf（克力），总插拔力=引脚数×单点力
  • ZIF（零插拔力）结构：插入后通过滑块锁定，适合高密度场景
• 插拔寿命：
  • 消费级：500-1,000次
  • 工业级：5,000-10,000次（如MIL-DTL-83527标准）
• 机械强度：
  • 振动测试：5-500Hz，振幅1.5mm，持续2小时无失效
  • 冲击测试：100G，6ms半正弦波，三次冲击后电气性能达标

3. 环境适应性

• 温度范围：
  • 标准品：-40℃~+85℃
  • 扩展型：-55℃~+125℃（汽车、军工应用）
• 防护等级：
  • IP67：防尘防水（如户外设备）
  • 耐腐蚀：盐雾测试48小时（ASTM B117标准）

4. 额定参数与寿命模型

• 加速寿命测试：通过高温高湿（85℃/85%RH）环境模拟长期使用，推算实际寿命。
• 磨损模型：接触电阻随插拔次数呈指数上升，临界值通常设为初始值的200%。

---

四、材料与制造工艺

1. 关键材料

• 接触件材料：
  • 基材：磷青铜（C5191）、铍铜（C17200），弹性模量≥110GPa
  • 镀层：镀金（0.2-0.8μm，耐腐蚀）、镀锡（低成本，易氧化）
• 绝缘体材料：
  • 高温尼龙（PA66+30%GF，阻燃UL94 V-0）
  • LCP（液晶聚合物，适用于超薄壁厚0.2mm）

2. 先进工艺

• 精密冲压：±0.01mm公差，确保触点一致性
• 选择性电镀：局部镀金降低成本（如TE Connectivity的AMPSEAL系列）
• 注塑成型：多腔模设计提升效率，模流分析优化填充均匀性

3. 质量检测

• 自动化光学检测（AOI）：检测引脚共面性（<0.1mm偏差）
• X射线检测：检查SMT焊接空洞率（<25%）
• 性能测试：4线法测接触电阻，HiPot耐压测试（1kV AC/分钟）

---

五、应用领域与选型指南

1. 典型应用场景

• 消费电子：
  • SIM卡槽（6-8引脚，1万次插拔寿命）
  • 内存插槽（DDR4 SODIMM，260引脚，1.2V@2.4Gbps）
• 工业控制：
  • PLC模块连接器（IP67，抗震设计）
  • 现场总线（ProfiBus，M12圆形连接器）
• 汽车电子：
  • ECU连接器（USCAR标准，150℃耐温）
  • 车用以太网（IEEE 802.3bw，100BASE-T1）
• 医疗设备：
  • 高密度板对板连接器（0.4mm间距，浮动机理防错位）

2. 选型关键因素

• 电流电压需求：电源类需关注载流能力与温升曲线
• 信号速率：高速信号优先选阻抗控制型连接器
• 环境条件：高湿度环境建议镀金处理，振动场合需带锁定机构
• 成本平衡：消费类可选镀锡，军工级需全镀金

3. 常见故障与解决

• 接触不良：清洁触点（异丙醇擦拭），更换氧化严重的插座
• 插拔力异常：检查导槽是否变形，润滑剂使用氟化油脂
• 焊接开裂：优化回流焊曲线（推荐RSS型，峰值245℃±5℃）

---

六、安装方式与工艺要点

1. 通孔插装（THT）

• 工艺步骤：
  1. 引脚插入PCB孔（孔径比引脚大0.1-0.2mm）
  2. 波峰焊（锡温260-280℃，接触时间3-5秒）
• 优点：机械强度高，适合高可靠性场合
• 缺点：不适用于高密度设计

2. 表面贴装（SMT）

• 工艺参数：
  • 焊膏厚度：0.1-0.15mm（钢网开孔比例1:1）
  • 回流曲线：峰值温度235-245℃，液相时间60-90秒
• 优势：适合自动化生产，支持细间距（0.4mm以下）
• 挑战：需防止“墓碑效应”，优化焊盘对称性

3. 混合安装

• 电源引脚采用THT，信号引脚SMT，兼顾强度与密度

---

七、未来发展趋势

1. 高速化：112G PAM4接口（QSFP-DD），支持800G以太网
2. 微型化：0.3mm间距板对板连接器（如JAE的DX07系列）
3. 高可靠性：自清洁触点设计（滑动摩擦去除氧化层）
4. 智能化：集成传感器（如TE的MCON系列监测插拔状态）

---

八、结语

PCB卡插座虽小，却是电子系统可靠运行的基石。从材料科学到精密制造，从参数优化到应用创新，每个环节都凝聚着工程师的智慧。期待未来在5G、AIoT的驱动下，连接器技术迈向更高性能与智能化。
