S7-1200 PLC介绍

让我们从S7-1200 PLC的基础知识开始。它是西门子制造的一种可编程逻辑控制器，用于控制和自动化工业过程。

S7-1200 PLC 有两个主要组件：硬件和软件。

硬件包括电源、中央处理单元或CPU、输入/输出模块和通信模块。

用于对 PLC 进行编程以根据传感器和开关的输入信号执行特定功能的软件称为 TIA Portal，该软件也是由西门子开发的。

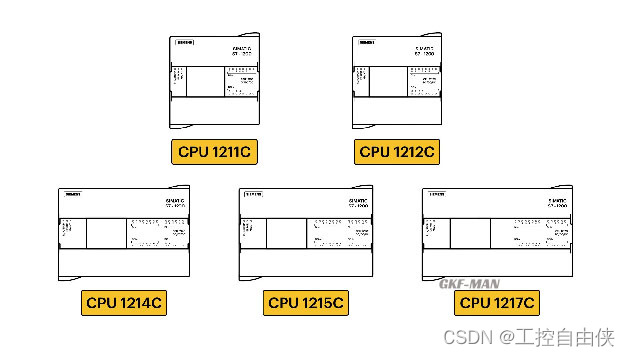

S7-1200 CPU 型号：工业应用和比较

现在让我们讨论 S7-1200 PLC 可用的各种 CPU 型号，并根据其工业应用对它们进行比较。

中央处理器1211C

1211C 是 S7-1200 PLC 的入门型号。

它的内存较少，通信方式也较少，但它仍然适用于中小型自动化项目。

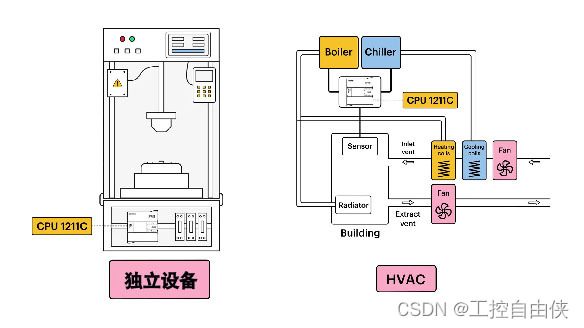

这些项目的一些例子可以是自行工作的机器，我们通常称之为独立机器或控制建筑物内供暖、空调和通风的系统（HVAC）。

因此，如果您想创建 HVAC （空气调节）系统，1211C 可能是您的不错选择。

中央处理器1212C

我将讨论的下一种 S7-1200 PLC 类型称为 1212C。它与 1211C 非常相似，但具有更多的输入和输出。

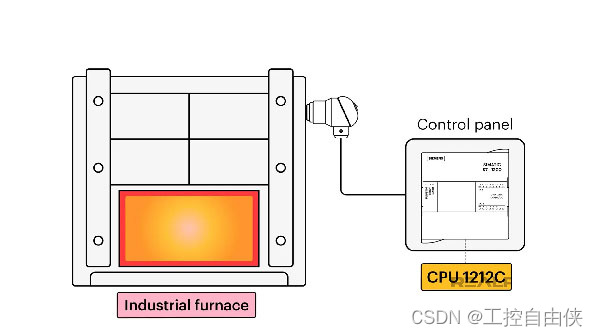

这使得它成为稍大的自动化应用的绝佳选择，例如控制中型工业炉的温度。

工业炉是一种特殊设备，用于将金属或其他材料加热到非常高的温度以使其成型或改变。工业炉用于多种行业，例如金属加工、玻璃制造和陶瓷。

S7-1200 PLC，尤其是 1212C 型号，通常用于调节工业炉内的温度、压力和其他参数。

1212C还支持PID控制功能，可以更精确地调节温度和压力。

中央处理器1214C

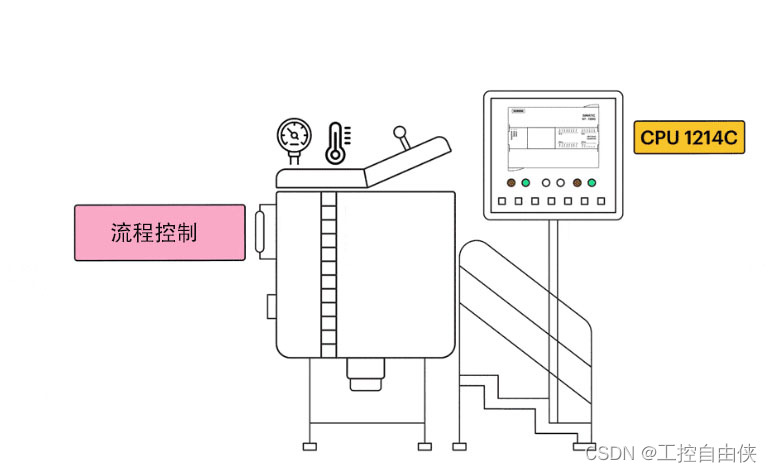

转向 1214C 型号，这是更先进的自动化应用的流行选择，例如移动材料、运行泵或管理小型流程。

使用 1214C，您还可以创建 PID 控制功能，就像使用 1212C 一样。PID控制是一种调节工厂温度和压力等参数的方法。

然而，1214C 可以更进一步，提供更先进的 PID 控制功能以及管理更大、更复杂的自动化系统的附加功能。

此外，S7-1200 PLC 系列的更高级型号可以执行更多 PID 控制功能！

中央处理器1215C

接下来，我有CPU 1215C。

该模型是大型自动化任务的不错选择。

我所说的大型自动化任务是指通常需要高速处理和高级通信能力的任务，例如复杂的过程控制系统、运动控制系统和大型物料搬运系统。

该 PLC 模型的一个很酷的事情是您可以使用网络浏览器远程控制它。

中央处理器1217C

1217C 与 1215C 类似，但它具有更多的输入和输出，这意味着它可以处理更复杂的任务。它也更快，这对于需要快速收集数据的应用程序来说非常重要。

需要更快 PLC 的应用示例之一是高速数据采集。这是从过程中非常快速地收集数据的情况。

这很重要，因为收集数据的速度越快，数据就越准确，并且流程的效果就越好。

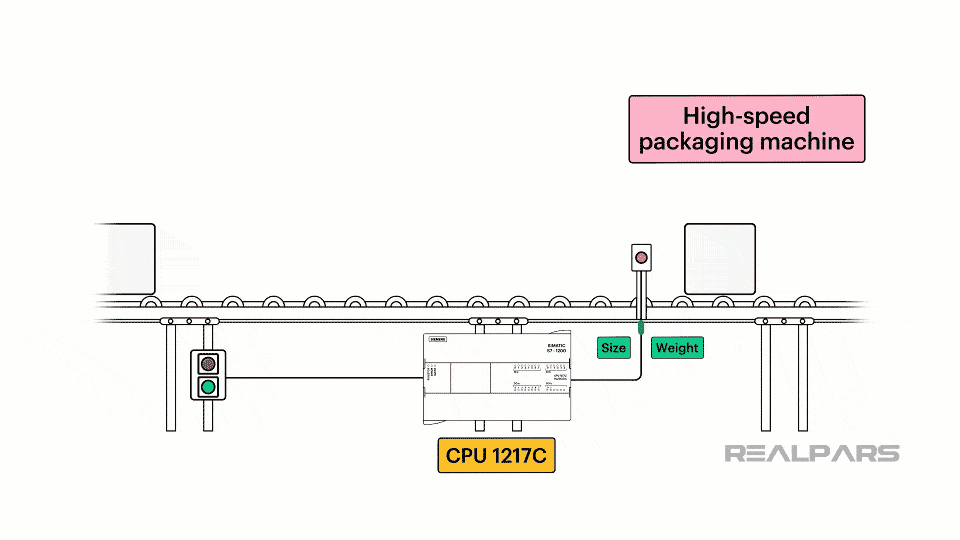

例如，在高速包装机中，传感器收集有关每个包装的尺寸和重量的数据。该数据用于调整机器的设置，以确保其尽可能良好地工作。

如果数据收集得太慢，数据就不够准确，无法做出正确的调整。这意味着机器将无法正常工作。

这就是为什么需要更快的 PLC 来快速收集数据并向过程提供实时反馈。

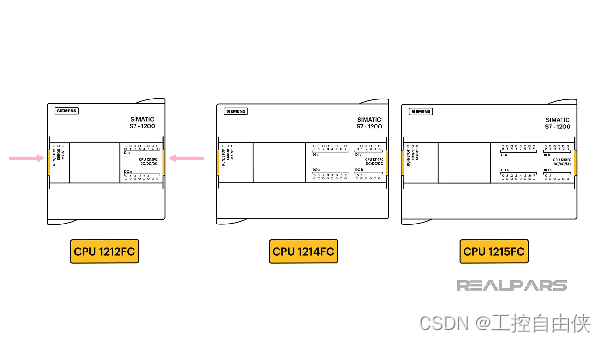

S7-1200 故障安全 PLC：增加控制安全性

我们来谈谈 S7-1200 故障安全 PLC，通常可以通过其黄色来识别

这些是特殊类型的 PLC，不仅可以控制机器和设备，还可以保证人员安全。

在石油钻井平台或工厂等可能发生危险事件的地方，拥有额外的保护层以防止发生事故非常重要。

例如，假设您要设计电梯的控制系统。您可以使用常规 PLC（例如 1212C）来控制电梯的运动。但如果停电或出现问题怎么办？

在这种情况下，您需要确保电梯安全停止。这就是 1212FC 故障安全 PLC 的用武之地。它具有特殊功能，可以检测何时出现问题并启动紧急制动以确保乘客的安全。

在石油和天然气行业，安全非常重要，因为存在很多危险。这就是故障安全 PLC 真正有用的地方。

它们可以检测何时发生煤气泄漏等情况，并自动关闭设备，打开通风系统，并向工人发出危险警告。

要记住的一件事是，并非所有类型的 S7-1200 PLC 都具有故障安全功能。仅适用于 1212C、1214C 和 1215C 型号。

字母“C”是什么意思？

您可能想知道S7-1200 PLC 型号末尾的字母C代表什么。

S7-1200 PLC 型号末尾的字母 C 表明该 PLC 具有紧凑的设计。紧凑的设计意味着与其他 PLC 型号相比，PLC 的尺寸更小。

这使得更容易安装到较小的空间或控制柜中。尽管紧凑型 S7-1200 PLC 很小，但它们通常具有内置输入和输出。但是，如果需要，您可以随时向其中添加更多输入/输出模块。

S7-1200通讯端口

在通信端口方面，所有 S7-1200 PLC 都带有PROFINET端口，帮助它们与其他机器进行通信。

但有时，您可能需要使用不同类型的端口，例如Profibus-DP、I/O Link或AS-i，以使它们与其他机器一起工作。

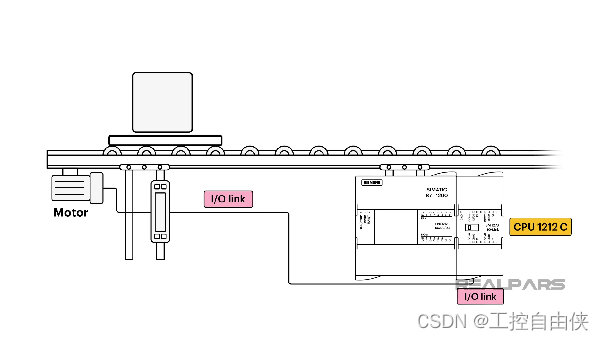

例如，假设您正在工厂开展一个项目，您需要控制一台使用称为I/O Link的不同端口的机器。不幸的是，您的 S7-1200 PLC 只有PROFINET 端口，无法与 I/O Link 配合使用。

要解决此问题，您可以向 S7-1200 PLC添加通信模块。

该模块帮助 PLC 使用 I/O Link 端口与机器进行通信，即使它没有内置该端口。这使得控制机器变得更容易，无需额外的硬件或复杂的编程。

结论

所以，综上所述，在这篇文章中，您了解了西门子制造的S7-1200 PLC。

您还了解了各种类型的 CPU 模型以及它们如何在不同行业中使用，从用于简单自动化项目的基本模型到用于高速数据采集和复杂控制系统的高级模型。
