VbyOne通信协议

一.V-By-One接口

V-by-One HS是由日本赛恩电子公司（THine Electornics）开发的适用于平板显示器的信号传输接口标准。目前，广泛应用在多功能打印机等办公设备、车载娱乐设备、机器人、安防系统等领域；

单链路数率可达4Gbps

二.接口IO描述

1.信号传输通过FPGA的serdes接口（TX/RX），还有两个交互信号（HTPDN与LOCKN）,其中交互信号定义如下:

HTPDN：
对于接收端（RX）为输出port，当接收与发送连接上后置低，接收端可上电就直接给出低信号（类似热插拔信号）；
对于发送端（TX）为输入port，当为高时表示没有与接收端连上，默认在发送端配置上拉电阻；

LOCKN：
对于接收端（RX）为输出port，当接收端能锁定到发送端传输过来的时钟信号后置低，表示接收端已锁定时钟；
对于发送端（TX）为输入port，当接收到底信号是表面接收端已锁定时钟，接下来可发送训练码及数据信号，同样在发送端默认配置上拉电阻；

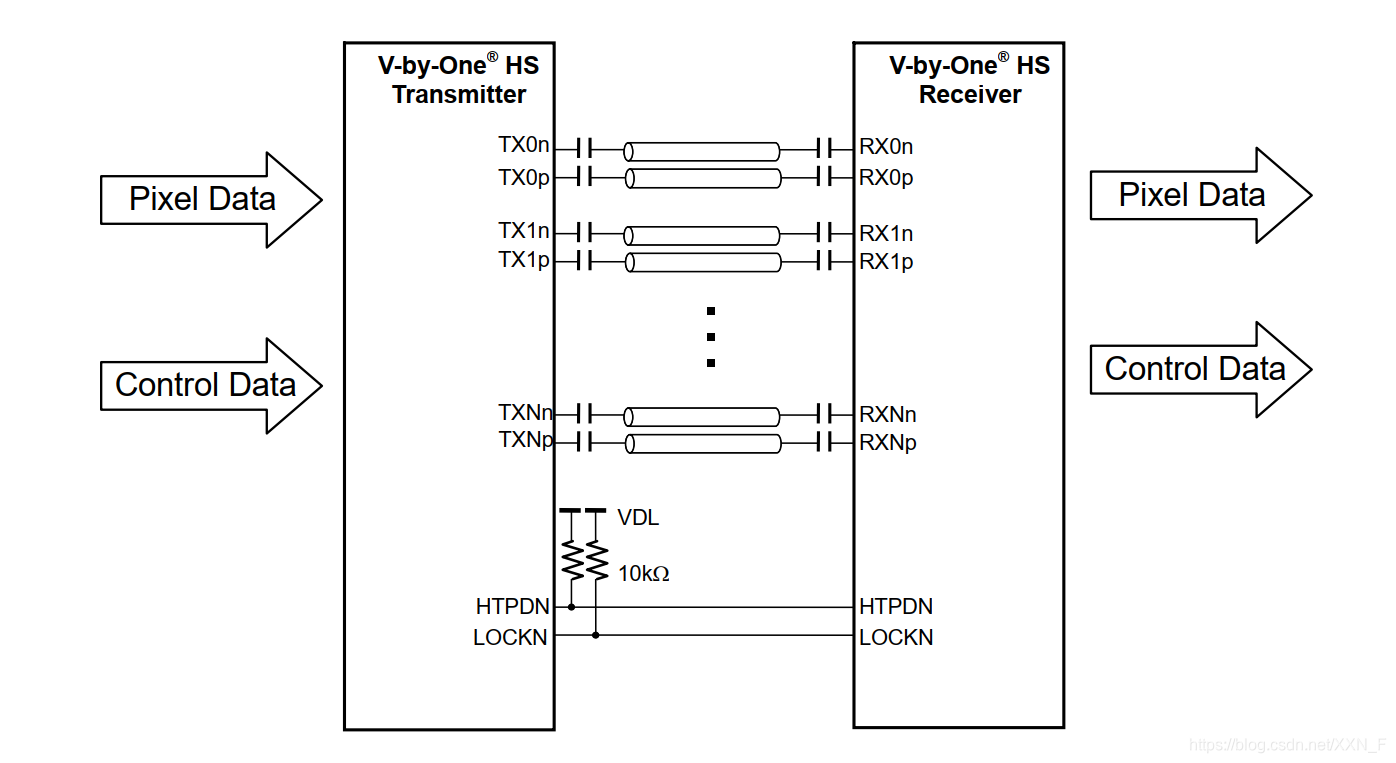

2.信号传输框图如下图所示：

3.简版文档如下链接

链接: link.
提取码：lk2a

4.开发需求请留言评论
