V-By-One协议说明

一、简介

关于VbyOne接口，V-by-One HS是由日本赛恩电子公司（THine Electornics）开发的适用于平板显示器的信号传输接口标准。目前，广泛应用在多功能打印机等办公设备、车载娱乐设备、机器人、安防系统等领域。

1、较与LVDS的优势

①高速（支持最高4Gbps速率，有效数据速率达3.2Gbps）②低功耗（与固定的速率传输相比，传输速率可变）③低EMI（支持扰码和数据时钟恢复）④支持时钟对齐（时钟信号恢复技术，解决了在LVDS方案下日趋显著化的配线时滞问题）

2、V-By-One 系统link框图

①TX和RX数据传输线两端需匹配去耦电容②在TX端控制信号LOCKN，HTPDN需上拉电阻③TX和RX之间传输线数量由色深和pixel clock决定（见table 1）④TX端控制信号有H-sync，V-sync，DE和CTL信号。⑤传输端支持预加重（pre-emphasis），接收端支持EQ均衡（equalizer）

3、data line数量选择

Pixel Clock=H-total*V-total*refresh rate

例：4K*2K 60Hz，Pixel Clock=4400*2250*60=594Mhz

Color depth=R（6、8、10、12bit）+G（6、8、10、12bit）+B（6、8、10、12bit）

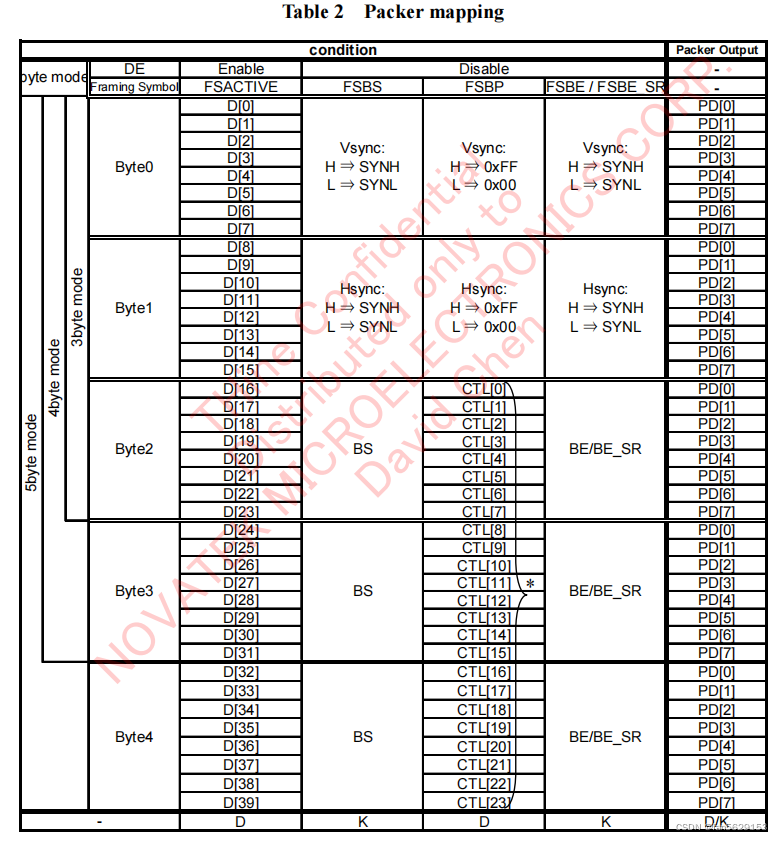

①根据Color depth选取数据
