104平时的数据上送主要通过3种方式：突发上送，循环上送，背景扫描上送。
突发上送主要是一些变化快的数据，或是一些重要的数据，比如告警，开关变位。

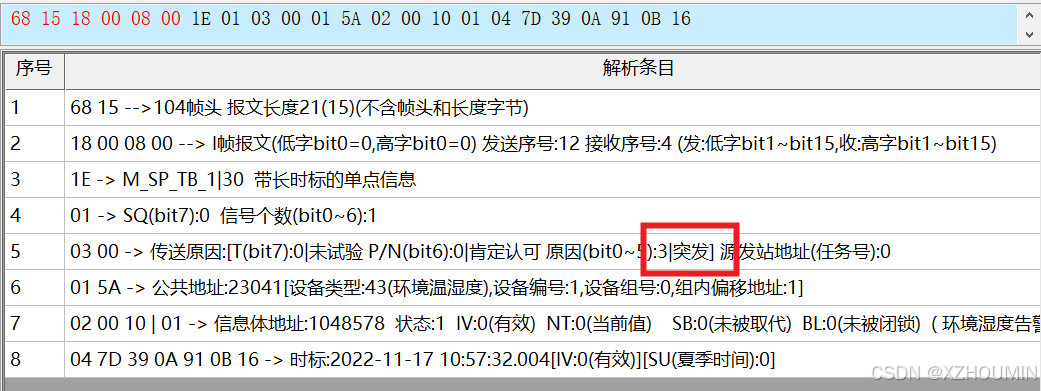

典型报文：
这里的传输原因COT就表面这个一个突发数据在这里插入图片描述
当然，突发数据不仅有遥信，也有遥测，比如：

    44 00 02 00 --> I帧报文(低字bit0=0,高字bit0=0) 发送序号:34 接收序号:1 (发:低字bit1~bit15,收:高字bit1~bit15)
    24 -> M_ME_TF_1|36  带长时标的测量值，短浮点数
        01 -> SQ(bit7):0  信号个数(bit0~6):1
        03 00 -> 传送原因:[T(bit7):0|未试验 P/N(bit6):0|肯定认可 原因(bit0~5):3|突发] 源发站地址(任务号):0
        01 00 -> 公共地址:1[设备类型:0(备用),设备编号:1,设备组号:0,组内偏移地址:1]
        4B 40 00 | C3 F5 F7 42 | 00 -> 对象01|信息体地址:16459|值:123.9800034|IV:0(有效)  NT:0(当前值)    SB:0(未被取代)  BL:0(未被闭锁)  OV:0(未溢出)
            D5 83 2C 07 78 09 18 -> 时标:2024-09-24 07:44:33.749[IV:0(有效)][SU(夏季时间):0]

循环上送是指一些变化比较慢的数据，一般指遥测，只要定时
