01 MATLAB 安装Embedded Coder ARM Cortex-M离线支持包（细节版）

一、摘要：

本文环境为：

系统：Windows 10 x64

MATLAB：2022b 带Embedded Coder工具箱

最近学习嵌入式开发时，了解到可以用MATLAB的Simulink进行算法设计和自动代码生成，由于安装的MATLAB无法使用在线安装支持包（原因...）。

因此需要另外寻找办法进行支持包安装。本次的支持包选择为：

1.Embedded Coder Interface to QEMU Emulator（顺手装上）

2.Embedded Coder Support Package for ARM Cortex-A Processors（顺手装上）

3.Embedded Coder Support Package for ARM Cortex-M Processors（当前需要）

4.Embedded Coder Support Package for ARM Cortex-R Processors（顺手装上）

5.Embedded Coder Support Package for STMicroelectronics STM32 Processors（当前需要）

二、离线支持包获取

1.进入官网下载支持包的下载器。

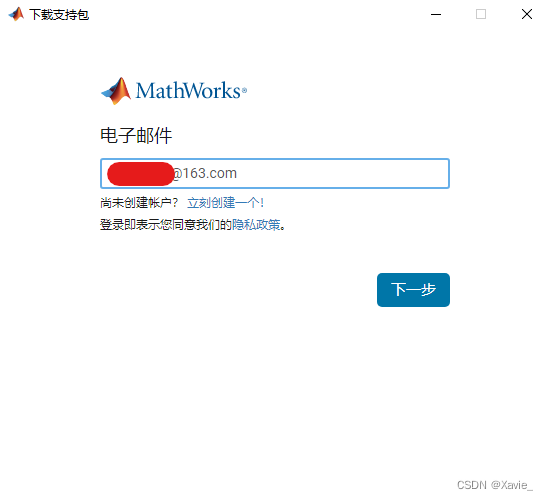

2.运行软件（自解压运行），登录账号（需要提前在官网注册）。

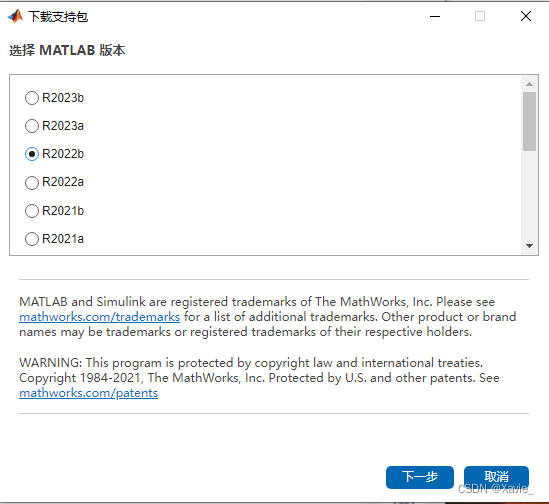

3.选择MATLAB版本。

4.选择需要的软件包。

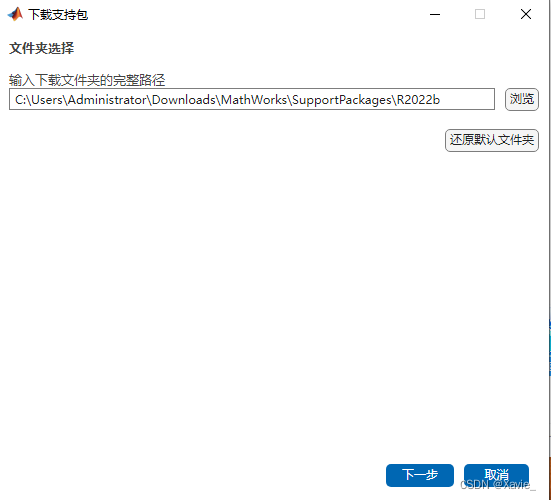

5.选择下载路径

6.一直点下一步，开始下载。

7.最后打开在下载位置找到离线包。

PS:部分软件包下载失败是被墙了，需要自己想办法。

三、离线支持包安装

1.阅读支持包文档可知，在Windows中安装支持包需要先进入安装目录下的指定文件夹（DRIVER:\<MATLAB_PATH>\bin\win64）运行安装程序install_supportsoftware.exe开始安装。

其中安装位置选择支持包文件夹archives的位置。

2.等待MATLAB执行命令（耐心等待，可能有5分钟），最后弹出如下窗口。勾选需要的支持包后，点击“下一步”。

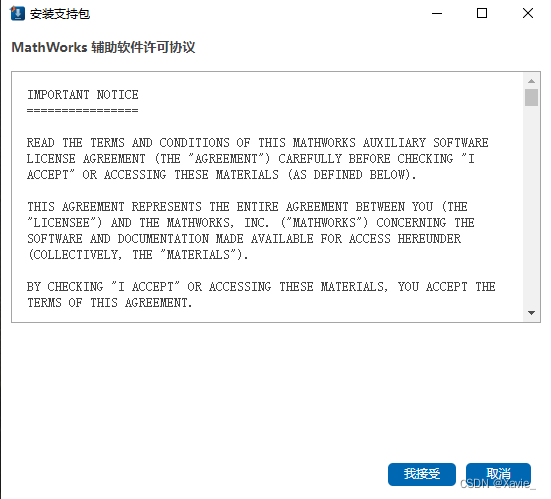

3.许可协议窗口，点击“我接受”。

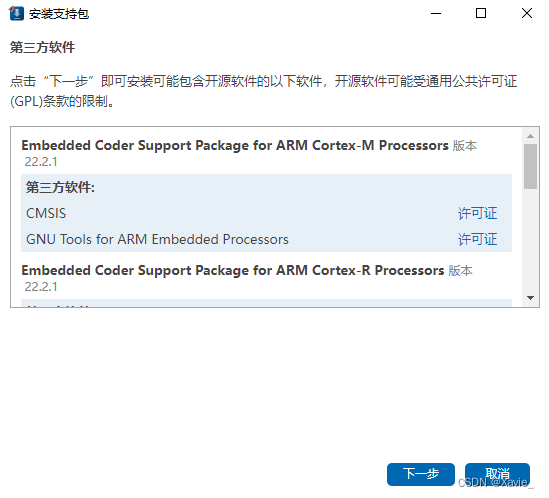

4.显示需要安装的第三方软件，点击“下一步”。

5.执行安装，等待进度结束。

6.安装完毕，稍后对硬件支持进行配置。

四、配置支持包

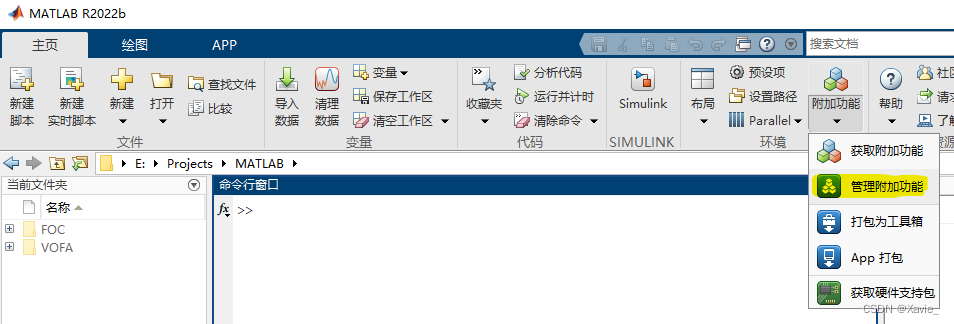

1.打开MATLAB内附加任务管理器，点击STM32支持包后面的齿轮图标，对其配置（QEMU和Cortex-R支持包类似）。

2.进入MCU Family选择。可以选择特定的内容以减少存储空间，这里全部选上，点击“Next”。

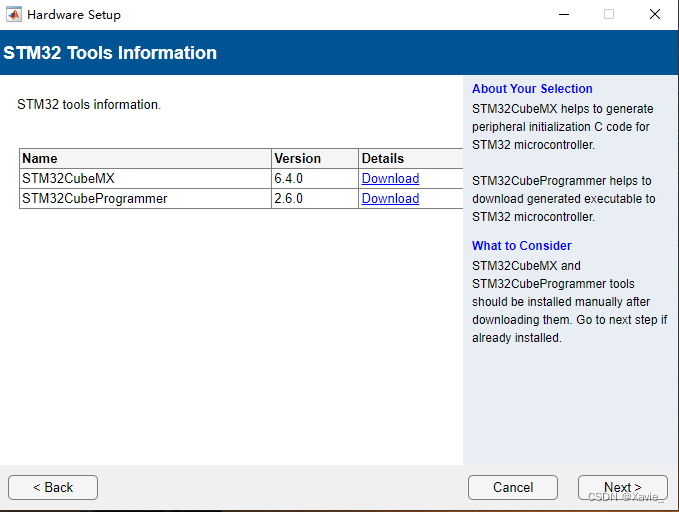

3.提示需要的STM32工具（版本需要一致，资源可以见最后分享）。点击“Next”。

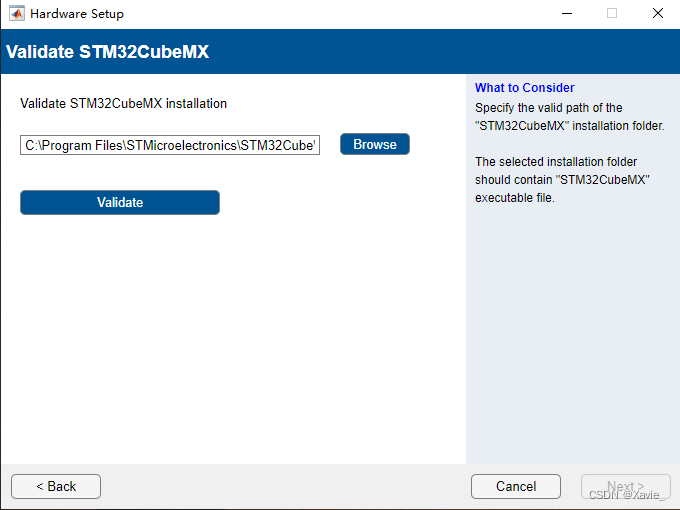

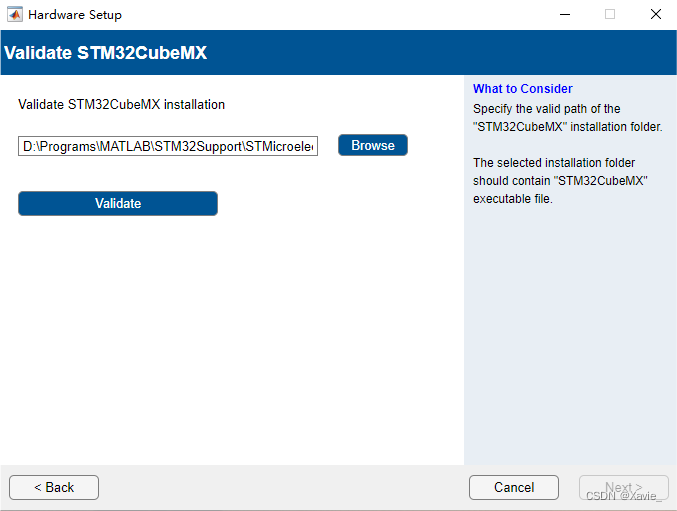

4.对STM32CubeMX进行安装配置。点击“Browse”选择软件实际安装位置（或者直接修改）。

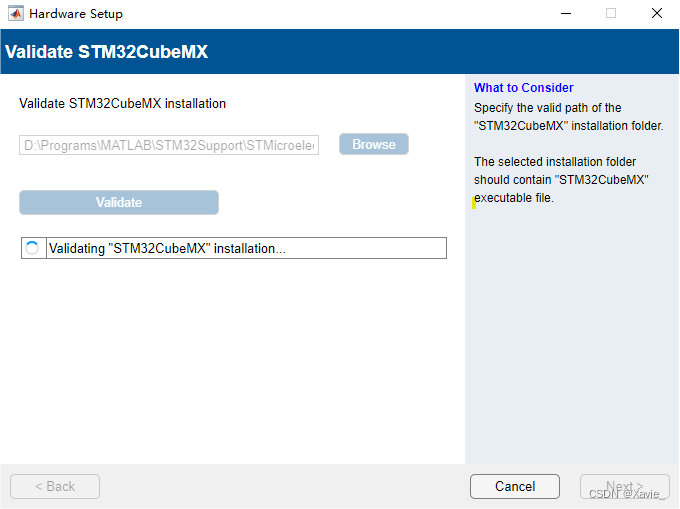

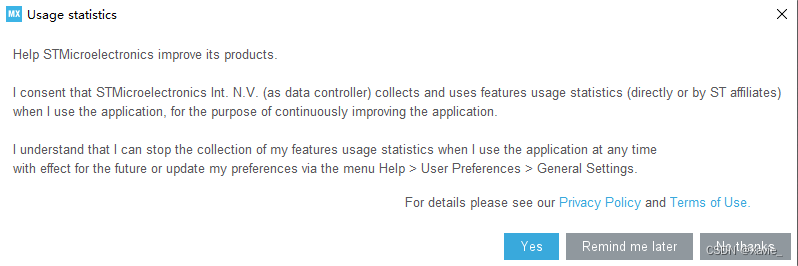

5.点击“Validate”进行验证。中途可能跳出窗口（可以无视），点击“Yes”。等待验证完成后，点击“Next”，完成STM32CubeMX配置。

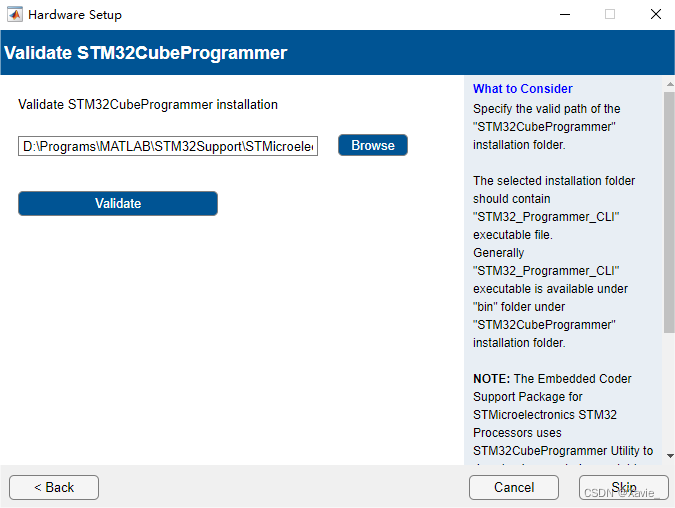

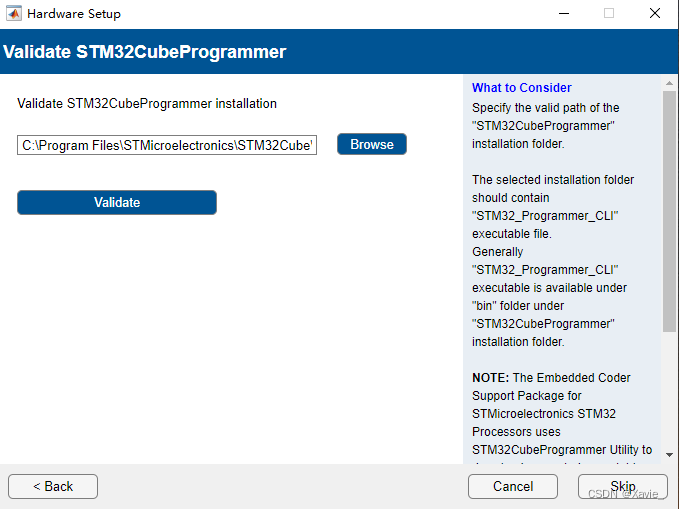

6.对STM32CubeProgrammer进行安装配置。点击“Browse”选择软件实际安装位置（或者直接修改）。

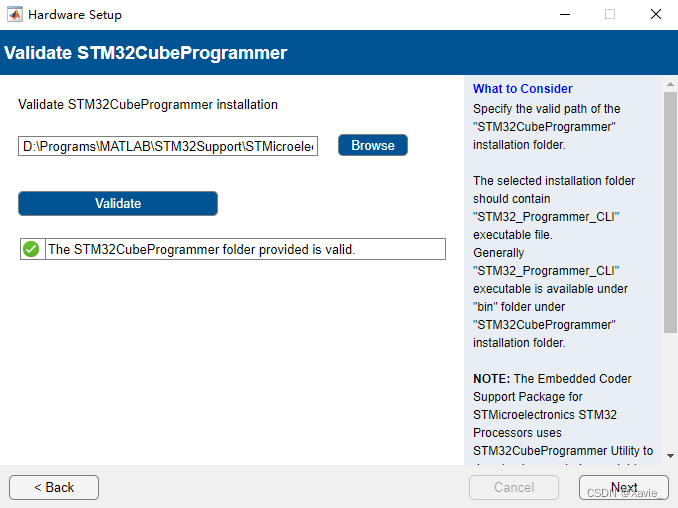

7.点击“Validate”进行验证。等待验证完成后，点击“Next”，完成STM32CubeProgrammer配置。

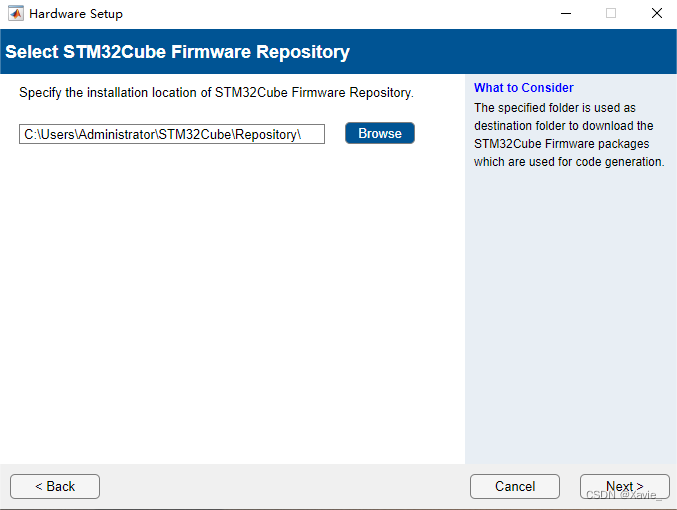

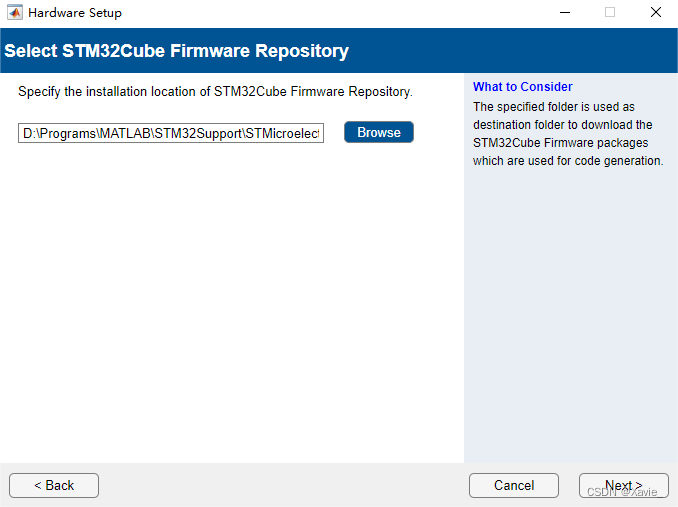

8.设置STM32固件包存储位置，点击“Next”继续。

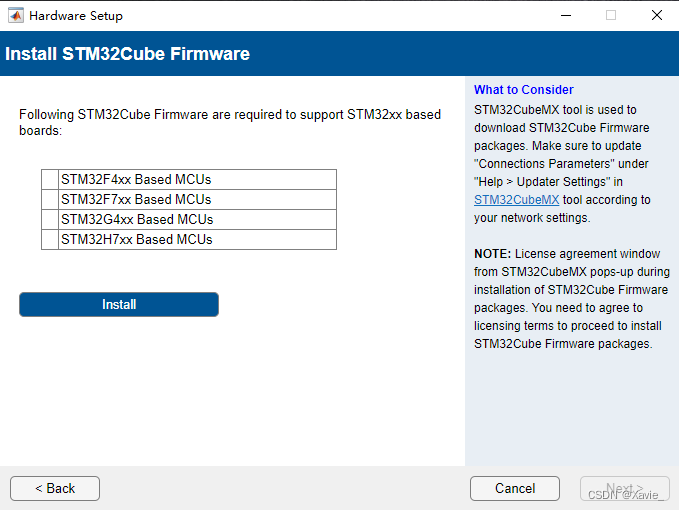

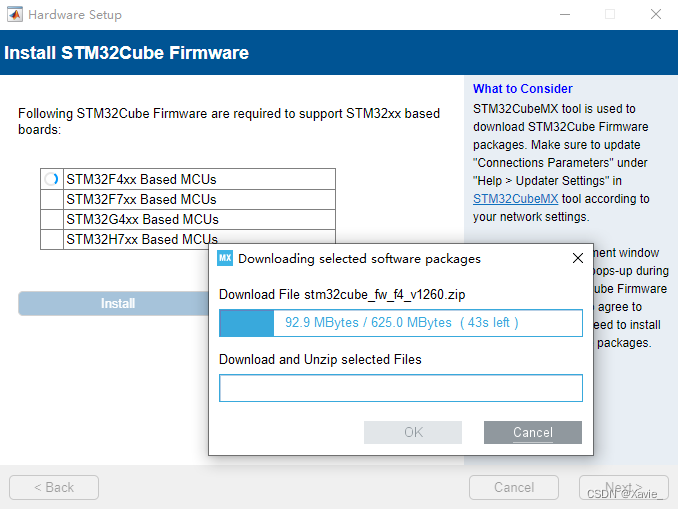

9.下载STM32固件包，点击“Install”开始安装。

10.中途有许可证确认，选择接受。

11.STM32固件包下载成功，点击“Next”。

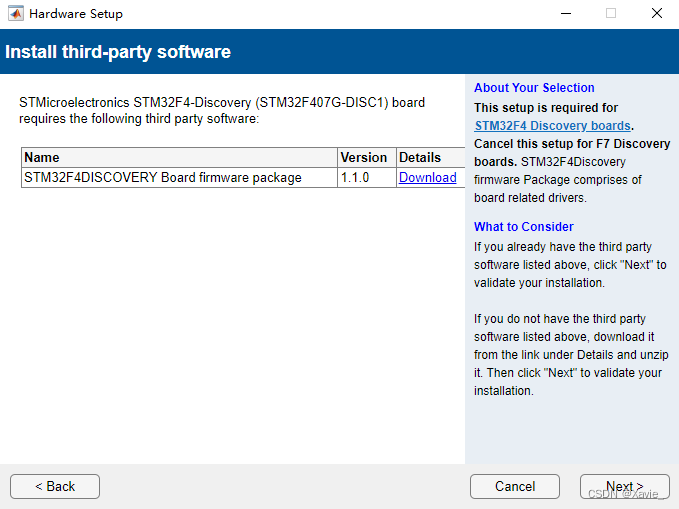

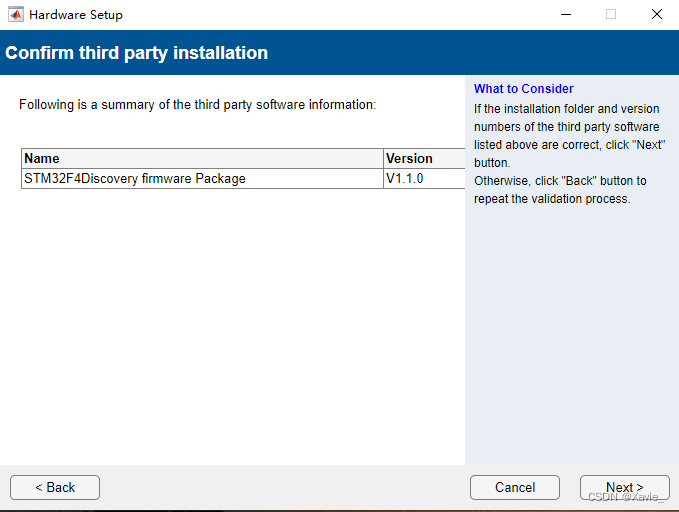

12.STM32F4-Discovery 板级支持，确认版本。点击“Next”。

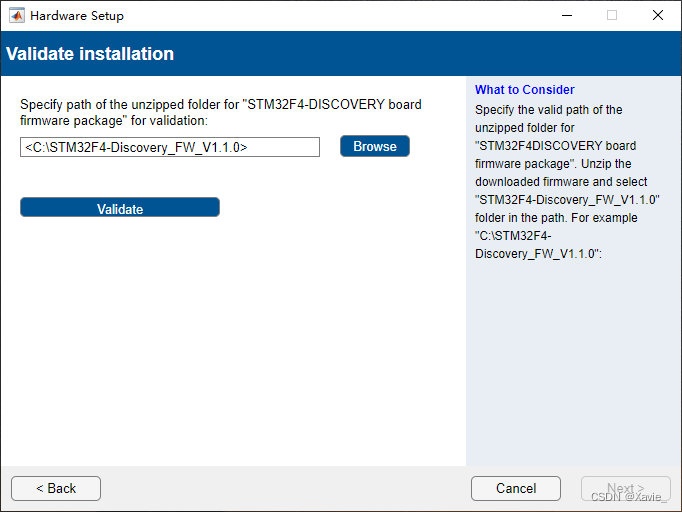

13.修改路径为实际路径。点击“Validate”验证。

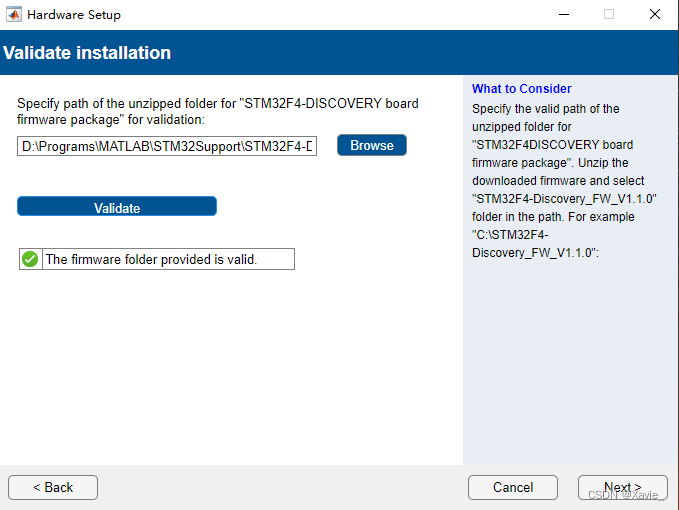

14.完成验证，一直选择“Next”完成设置。

五、结语

MATLAB支持包：

百度网盘 链接：https://pan.baidu.com/s/1fxevpT431KsRf6CftXiQcg?pwd=n3bk
提取码：n3bk

STM32工具

百度网盘：链接：https://pan.baidu.com/s/1mEtO5Yv8Jay_a-nG4FU4AA?pwd=m1xm
提取码：m1xm
