【STM32学习】标准库实现STM32 ADC采集1路、2路、多路

目录

ADC采集

ADC配置步骤

STM32F103C8T6的ADC

输入通道

​编辑

1路ADC（A4 ADC 通道4）

1路ADC源码代码链接：

2路ADC（A4 ADC 通道4、A5 ADC 通道5）基于DMA实现

多路ADC实现采集

---

ADC采集

ADC配置步骤

• 使能GPIO时钟和ADC时钟，设置引脚为模拟输入
• 设置ADC的分频因子
• 初始化ADC参数，包括ADC工作模式，规则序列等
• 使能ADC并校准
• 触发AD转换，读取AD转换值

STM32F103C8T6的ADC

根据中文参考手册介绍，STM32F103C8T6单片机有2个12位ADC，共有18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。ADC的输入时钟不得超过14MHz，它是由PCLK2经分频产生。

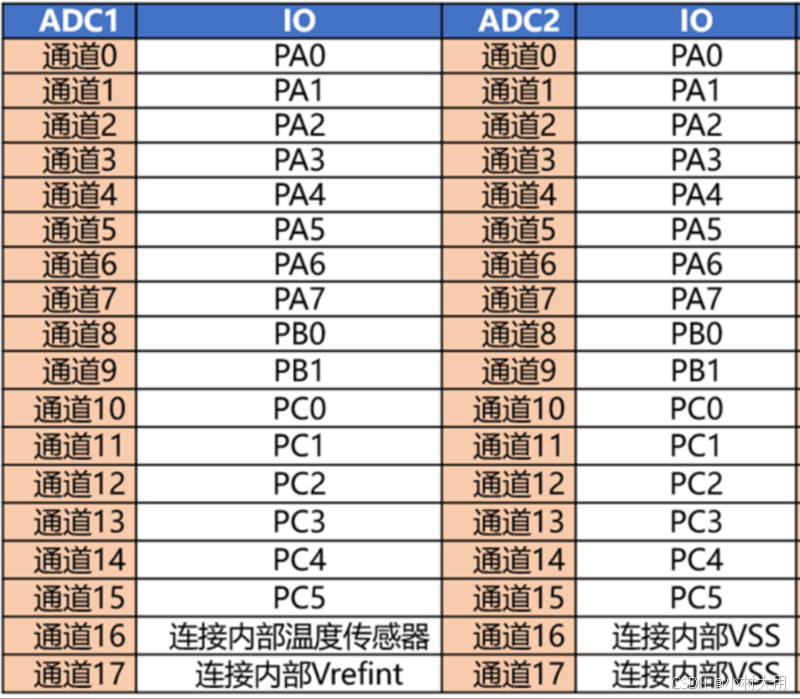

输入通道

内外部共18个，16个GPIO，1个内部温感，1个内部参考电压。

1路ADC（A4 ADC 通道4）

ADC初始化代码：

void Init_adc(void)
{
	/*
	1. **开启RCC时钟**：包括ADC和GPIO的时钟。
	2. **配置GPIO**：将GPIO配置为模拟输入模式。
	3. **配置多路开关**：将左边的通道接入到规则组或注入组中。
	4. **配置ADC转换器**：设置ADC的工作模式、数据对齐方式、外部触发方式等。
	5. **启动ADC和DMA**：调用相关函数使能ADC和DMA，开始数据采集和传输。
	*/
	GPIO_InitTypeDef GPIO_InitStruct;
	ADC_InitTypeDef ADC_InitStruct;
	ADC_DeInit(ADC1); //将外设 ADC1 的全部寄存器重设为缺省值

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1|RCC_APB2Periph_GPIOA,ENABLE); // 开启RCC时钟

	// 配置ADC时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6); // 6分频，72/6

	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN; // 模拟输入
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;			//	|GPIO_Pin_5
	GPIO_Init(GPIOA,&GPIO_InitStruct);//配置GPIO

	ADC_InitStruct.ADC_ContinuousConvMode = DISABLE; // 持续模式
	ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;	// 向右对齐模式
	ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	// 不使用外部触发模式
	ADC_InitStruct.ADC_Mode = ADC_Mode_Independent; // 独立ADC模式
	ADC_InitStruct.ADC_NbrOfChannel = 1;	// 总共两个通道
	ADC_InitStruct.ADC_Scan
