鸿蒙应用架构设计基础——MVVM模式

第一章

介绍

经过前四节的学习，您已经能够完成单一页面的开发，也学习了简单的状态管理。在接下来的两节中我们将会学习如何应用MVVM模式和三层架构开发更加复杂的APP。

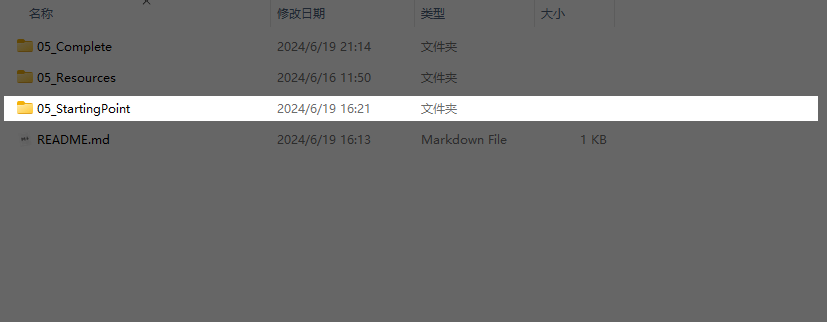

根据本教程【应用架构设计基础——MVVM模式】学习，您可以选择从上一教程结束时构建完成的项目开始，也可以直接运行StartingPoint文件夹中的项目。

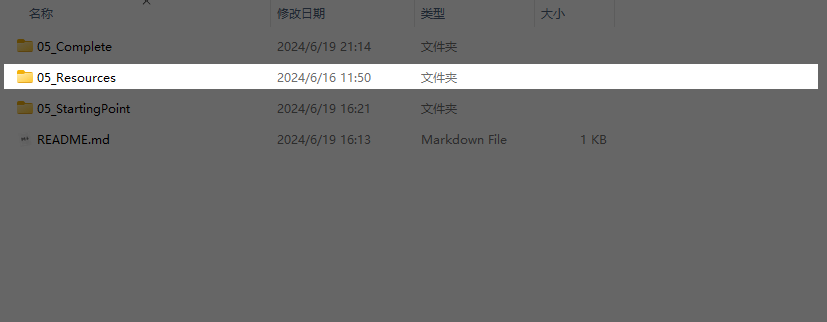

根据教程中的提示使用Resources文件夹中的文件。

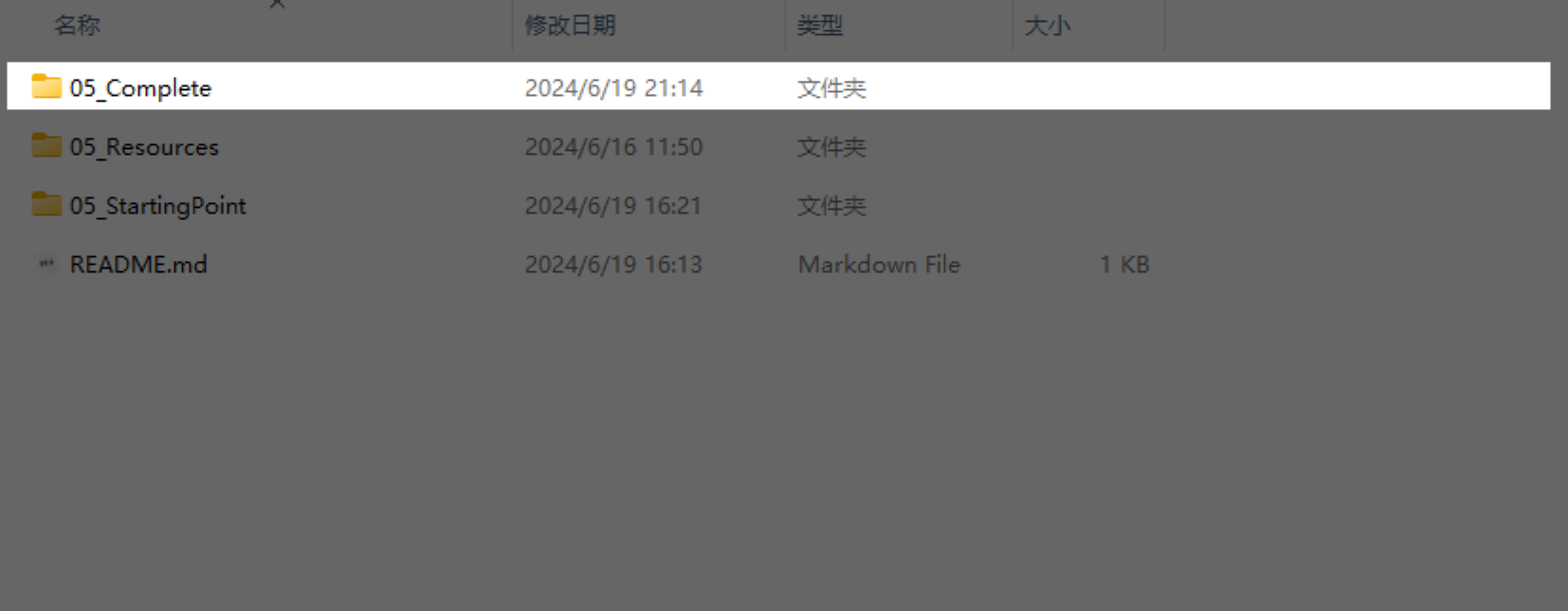

如果您想要自行探索，可以直接打开Complete文件夹中的项目并浏览代码。

项目文件下载

下载项目文件并开始构建本项目。按照以下步骤操作

05_MVVMPatternDesign.zip

MVVM模式

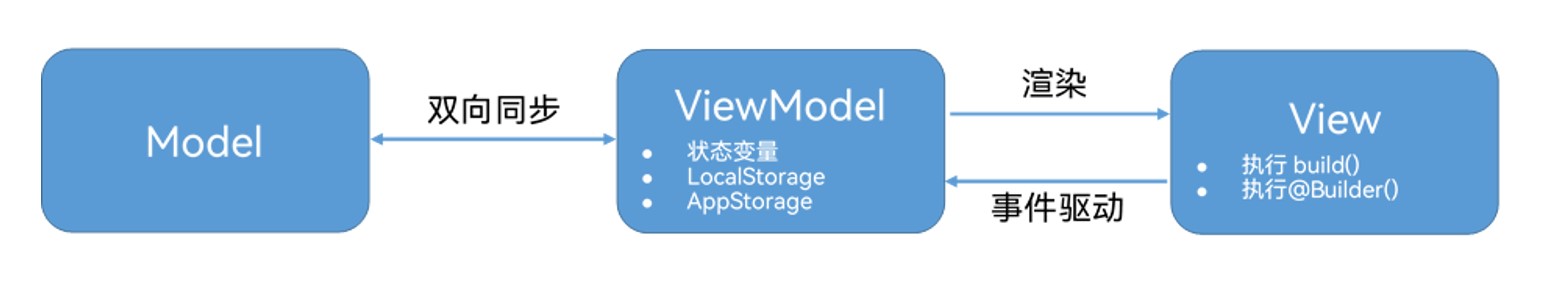

ArkUI采取MVVM = Model + View + ViewModel模式，其中状态管理模块起到的就是ViewModel的作用，将数据与视图绑定在一起，更新数据的时候直接更新视图。

ArkUI中，model为我们定义的数据结构和数据来源，通过ArkUI提供的装饰器@State等装饰对应的数据，就提供了响应式能力，model数据的变化能够触发UI的更新。

Step 1

目录结构调整

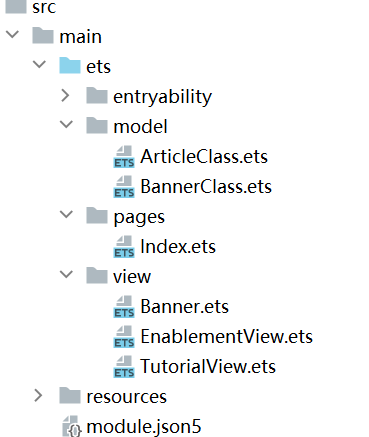

为了让代码更加清晰，容易维护，我们需要对代码进行分层管理，常见的数据结构放置在model文件夹中，UI组件放置在view文件夹中，并以对应的组件名命名。

Step 2

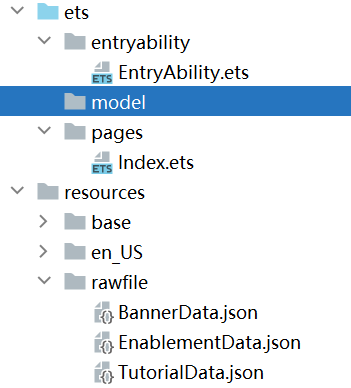

建立model文件夹

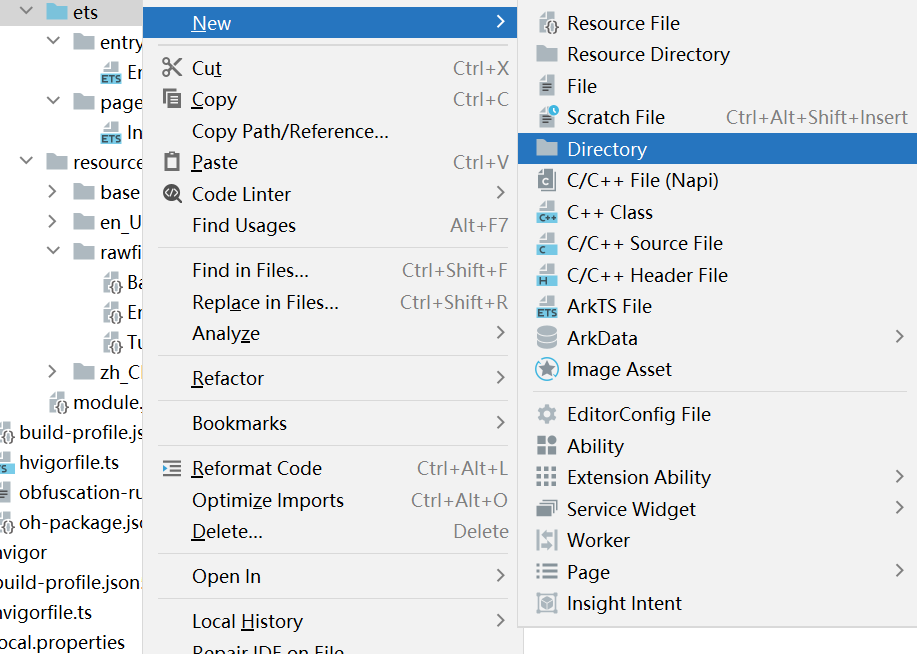

在entry/src/main/ets文件夹下点击右键 - > new - > Directory。

文件夹命名为model。

model文件夹用于存储数据模型。它表示组件或其他相关业务逻辑之间传输的数据，是对原始数据的进一步处理。

Step 3

迁移对应的Class文件

在刚才新建的model文件夹下新建两个ets文件，分别命名为BannerClass和ArticleClass。

将Index文件内的BannerClass声明移到BannerClass文件内，ArticleClass声明移到ArticleClass文件内。

1. class BannerClass {
2. // ...
3. }
5. class ArticleClass {
6. // ...
7. }
9. @Entry
10. @Component
11. struct Index {
12. // ...
13. }

No Preview

由于现在BannerClass在独立的文件中，Index要使用这个文件的内容，就需要为BannerClass添加export关键字。

1. // src/main/ets/model/BannerClass.ets
3. export class BannerClass {
4. id: string = '';
5. imageSrc: ResourceStr = '';
6. url: string = '';
8. constructor(id: string, imageSrc: ResourceStr,url: string) {
9. this.id = id;
10. this.imageSrc = imageSrc;
11. this.url = url;
12. }
13. }

No Preview

同理，对ArticleClass也需要增加export关键字。

1. // src/main/ets/model/ArticleClass.ets
3. export class ArticleClass {
4. id: string = '';
5. imageSrc: ResourceStr = '';
6. title: string = '';
7. brief: string = '';
8. webUrl: string = '';
10. constructor(id: string, imageSrc: ResourceStr, title: string, brief: string, webUrl: string) {
11. this.id = id;
12. this.imageSrc = imageSrc;
13. this.title = title;
14. this.brief = brief;
15. this.webUrl = webUrl;
16. }
17. }

No Preview

在Index.ets文件内使用import导入BannerClass和ArticleClass，并移除之前Index.ets中声明的BannerClass和ArticleClass的内容。

1. // src/main/ets/page/Index.ets
3. import {BannerClass} from '../model/BannerClass';
4. import {ArticleClass} from '../model/ArticleClass';

No Preview

Step 4

创建view文件夹，用于存储UI组件

在entry/src/main/ets文件夹下点击右键 - > new - > Directory，命名为view，用于存放页面相关的自定义组件。

通过右键单击view文件夹，选择New-> ArkTS file，分别创建EnablementView.ets和TutorialView.ets以及Banner.ets文件。

将Index中EnablementView和EnablementItem移动到EnablementView文件中，并注意引入对应的ArticleClass文件类型。

1. // src/main/ets/view/EnablementView.ets
3. import { ArticleClass } from '../model/ArticleClass';
5. @Component
6. struct EnablementView {
7. // ...
8. }
10. @Preview
11. @Component
12. struct EnablementItem {
13. // ...
14. }

No Preview

需要注意，由于需要在Index文件中引入使用，在EnablementVIew声明时需要使用export导出。

1. // src/main/ets/view/EnablementView.ets
3. import { ArticleClass } from '../model/ArticleClass';
5. @Component
6. export struct EnablementView {
7. // ...
8. }
10. @Component
11. struct EnablementItem {
12. // ...
13. }

No Preview

将TutorialView和TutorialItem的声明从Index.ets移入TutorialView.ets文件中，并注意引入对应的ArticleClass文件类型。同样需要注意使用export导出TutorialView。

1. // src/main/ets/view/TutorialView.ets
3. import { ArticleClass } from '../model/ArticleClass';
5. @Component
6. export struct TutorialView {
7. // ...
8. }
10. @Component
11. struct TutorialItem {
12. // ...
13. }

No Preview

同样将Banner移入Banner文件中，并注意引入对应的BannerClass文件类型。需要导出Banner供其他页面使用。

1. // src/main/ets/view/Banner.ets
3. import { BannerClass } from '../model/BannerClass';
5. @Component
6. export struct Banner {
7. // ...
8. }

No Preview

在Index文件中，引入Banner.ets，EnablementView.ets，TutorialView.ets文件。此时由于不再需要用到BannerClass和ArticleClass，所以对这两个类的import语句可以删掉。

1. // src/main/ets/pages/Index.ets
3. // 注释的import语句可以移除
4. // import {BannerClass} from '../model/BannerClass';
5. // import {ArticleClass} from '../model/ArticleClass';
7. import { TutorialView } from '../view/TutorialView';
8. import { Banner } from '../view/Banner';
9. import { EnablementView } from '../view/EnablementView';
11. @Component
12. export struct Index {
13. @State message: string = '快速入门';
15. build() {
16. Column() {
17. Text(this.message)
18. .fontSize(24)
19. .fontWeight(700)
20. .width('100%')
21. .textAlign(TextAlign.Start)
22. .margin({ left: 16 })
23. .fontFamily('HarmonyHeiTi-Bold')
24. .lineHeight(33)
25. Scroll() {
26. Column() {
27. Banner()
28. EnablementView()
29. TutorialView()
30. }
31. }
32. .layoutWeight(1)
33. .scrollBar(BarState.Off)
34. .align(Alignment.TopStart)
35. }
36. .width('100%')
37. .height('100%')
38. .backgroundColor('#F1F3F5')
39. }
40. }

No Preview

Step 5

加载json数据

现在目录结构已经调整完成，之前的开发过程中，我们的数据是固定写在组件声明中的，实际场景中，我们的数据可能是来自网络或者本地数据库，这里我们使用json文件来模拟数据来源，来实现数据请求。

Step 6

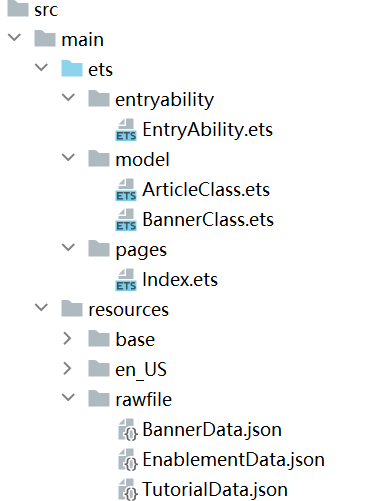

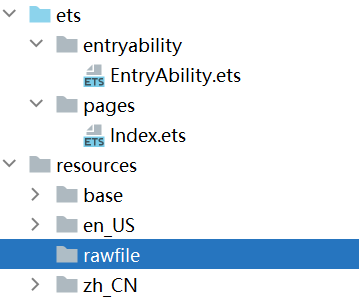

在main/resources资源目录下找到rawfile文件夹，用于存储json数据。（若不存在，需要手动创建一个rawfile文件夹）

rawfile目录中的资源文件会被直接打包进应用，不经过编译，也不会被赋予资源文件ID。通过指定文件路径和文件名引用。

添加数据文件

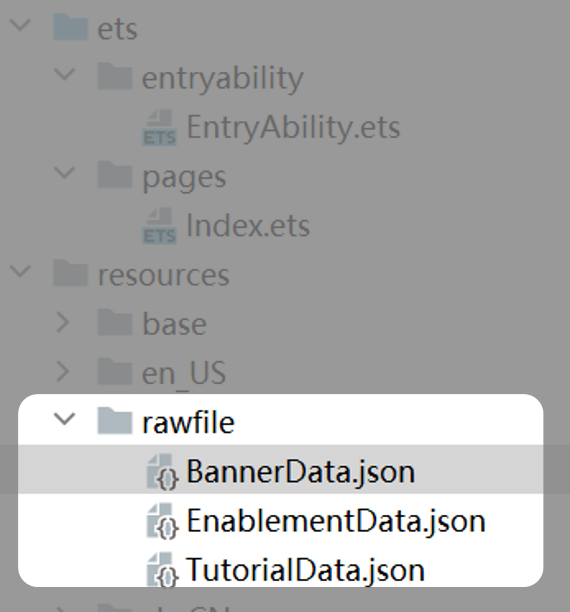

将下载的初始包Resources文件夹中的BannerData.json文件、EnablementData.json文件和TutorialData.json文件放在rawfile文件夹下。

在之前的内容中，页面上bannerList的内容是已经创建好的，现在这部分内容需要在页面加载的时候，从json中读取。

1. // src/main/ets/view/Banner.ets
3. @Preview
4. @Component
5. export struct Banner {
6. @State bannerList: Array<BannerClass> = [
7. new BannerClass('pic0', $r('app.media.banner_pic0'),
8. 'https://developer.huawei.com/consumer/cn/training/course/video/C101718352529709527'),
9. new BannerClass('pic1', $r('app.media.banner_pic1'),
10. 'https://developer.huawei.com/consumer/cn/'),
11. new BannerClass('pic2', $r('app.media.banner_pic2'),
12. 'https://developer.huawei.com/consumer/cn/deveco-studio/'),
13. new BannerClass('pic3', $r('app.media.banner_pic3'),
14. 'https://developer.huawei.com/consumer/cn/arkts/'),
15. new BannerClass('pic4', $r('app.media.banner_pic4'),
16. 'https://developer.huawei.com/consumer/cn/arkui/'),
17. new BannerClass('pic5', $r('app.media.banner_pic5'),
18. 'https://developer.huawei.com/consumer/cn/sdk/')
19. ];
21. build() {
22. // ...
23. }
24. }

No Preview

读取json文件内容

读取json文件内容需要使用到ResourceManager的getRawfileContent方法，从rawfile文件中读取对应的JSON文件

在Banner文件中，删除bannerList对应初始化的内容，并赋值一个空数组[];

1. // src/main/ets/view/Banner.ets
3. @Component
4. export struct Banner {
5. @State bannerList: BannerClass[] = [];
7. build() {
8. // ...
9. }
10. }

No Preview

在Banner中，定义一个方法getBannerDataFromJson，并通过ResourceManager获取当前工程目录下rawfile中的json文件内容。

转换内容需要两个步骤：

1、将获取的buffer内容转换为字符串

2、将字符串转换为页面数据结构

1. // src/main/ets/view/Banner.ets
3. @Component
4. export struct Banner {
5. @State bannerList: BannerClass[] = [];
7. getBannerDataFromJSON() {
8. getContext(this).resourceManager.getRawFileContent('BannerData.json').then(value => {
10. // 获取buffer内容
12. // 转换为字符串
14. // 解析为数据结构
15. })
16. }
18. build() {
19. // ...
20. }
21. }

No Preview

转换为字符串

由于ResourceManager获取到的是Uint8Array类型的内容，所以需要将对应的内容转换为字符串，并将字符串解析为对应的数据结构。考虑到其他的文件也会使用这个公共方法，可以新建一个util文件夹，并创建一个BufferUtil文件，实现这个字符串转换方法。

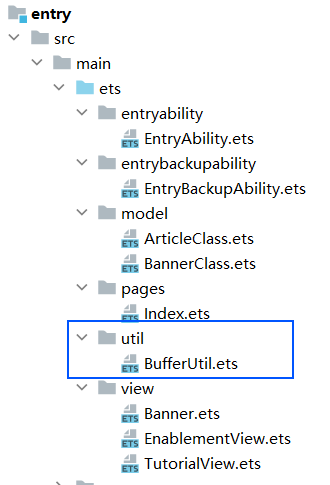

具体的实现内容如右所示，由于需要给其他组件使用，所以函数前面需要使用export导出

1. // src/main/ets/util/BufferUtil.ets
3. import { util } from '@kit.ArkTS';
5. export function bufferToString(buffer: Uint8Array): string {
6. let textDecoder = util.TextDecoder.create('utf-8', {
7. ignoreBOM: true
8. });
9. let resultPut = textDecoder.decodeToString(buffer);
10. return resultPut;
11. }

No Preview

将字符串转换为页面数据结构

这里需要注意，如果要使用刚刚的工具函数，需要从util导入BufferUtil进行使用。

拿到了对应字符串后，通过JSON.parse可以将对应的数据转换为Object类型的数据结构，由于我们读取的内容是BannerClass[]的类型，所以可以通过 as 将其断言为BannerClass[]。

1. // src/main/ets/view/Banner.ets
3. import { bufferToString } from '../util/BufferUtil';
5. @Component
6. export struct Banner {
7. @State bannerList: BannerClass[] = [];
9. getBannerDataFromJSON() {
10. getContext(this).resourceManager.getRawFileContent('BannerData.json').then(value => {
11. // 转换为字符串
12. let res: string = bufferToString(value);
13. // 解析为数据结构
14. this.bannerList = JSON.parse(res) as BannerClass[];
15. })
16. }
18. build() {
19. // ...
20. }
21. }

No Preview

以上代码为了方便讲解步骤，可以简写为如右代码

1. // src/main/ets/view/Banner.ets
3. @Component
4. export struct Banner {
5. @State bannerList: BannerClass[] = [];
7. getBannerDataFromJSON() {
8. getContext(this).resourceManager.getRawFileContent('BannerData.json').then(value => {
9. this.bannerList = JSON.parse(bufferToString(value)) as BannerClass[];
10. })
11. }
13. build() {
14. // ...
15. }
16. }

No Preview

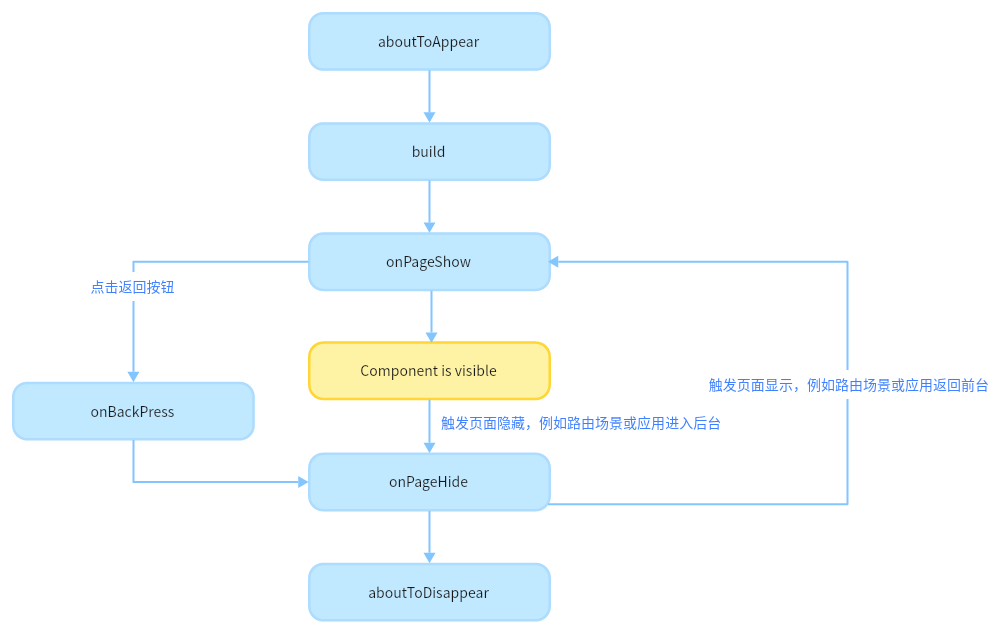

为了让页面在启动时能够获取到数据，我们需要了解页面的生命周期执行流程，并决定页面获取数据的时机。

Step 7

为Banner组件添加aboutToAppear生命周期回调函数。

aboutToAppear函数在创建自定义组件的新实例后，在执行其build()函数之前执行。

1. // src/main/ets/view/Banner.ets
3. @Component
4. struct Banner {
5. @State bannerList : BannerClass[] = [] ;
7. aboutToAppear(): void {
9. }
11. getBannerDataFromJSON() {
12. // ...
13. }
15. build() {
16. //...
17. }
18. }

No Preview

在该回调函数中调用上一步骤中创建的getBannerDataFromJSON方法，表示在该时间调用方法进行json文件的读取，并存入bannerList 。

1. // src/main/ets/view/Banner.ets
3. @Component
4. struct Banner {
5. @State bannerList : Array<BannerClass> = [];
7. aboutToAppear(): void {
8. this.getBannerDataFromJSON();
9. }
11. getBannerDataFromJSON() {
12. // ...
13. }
15. build() {
16. // ...
17. }
18. }

No Preview

如果您已经完成了上面的步骤，可能会发现，还是无法正确获取内容，通过观察可以发现，我们在json中存储的数据如右所示

1. // src/main/resources/rawfile/BannerData.json
4. [
5. {
6. "id": 0,
7. "imageSrc": "app.media.banner_pic0",
8. "url": "https://developer.huawei.com/consumer/cn/training/course/video/C101718352529709527"
9. },
10. ...
11. ]

No Preview

但是我们在之前页面开发时，所使用的数据结构如右图所示

1. // 修改前的Banner代码
3. @Component
4. export struct Banner {
5. @State bannerList: Array<BannerClass> = [
6. new BannerClass('pic0', $r('app.media.banner_pic0'),
7. 'https://developer.huawei.com/consumer/cn/training/course/video/C101718352529709527'),
8. // ...
9. ];
11. build() {
12. // ...
13. }
14. }

No Preview

可以发现，不同点在于，json中数据由于无法使用$r()进行资源访问，所以使用的是字符串"app.media.banner_pic0"，而在页面中直接声明时，使用的是$r('app.media.banner_pic0')，而Image组件是无法直接读取字符串"app.media.banner_pic0"的，所以这里需要进行内容调整。

1. // src/main/ets/view/Banner.ets
3. @Component
4. export struct Banner {
5. @State bannerList: BannerClass[] = [];
7. aboutToAppear(): void {
8. this.getBannerDataFromJSON()
9. }
11. getBannerDataFromJSON() {
12. //...
13. }
15. build() {
16. Swiper() {
17. ForEach(this.bannerList, (item: BannerClass) => {
18. Image(item.imageSrc)
19. .objectFit(ImageFit.Cover)
20. .width('100%')
21. .aspectRatio(656 / 288)
22. .borderRadius(16)
23. .padding({ top: 11, left: 16, right: 16 })
24. }, (item: BannerClass) => item.id)
25. }
26. .autoPlay(true)
27. .loop(true)
28. .indicator(
29. new DotIndicator()
30. .color('#1a000000')
31. .selectedColor('#0A59F7'))
32. }
33. }

No Preview

1、调整BannerClass的定义，将imageSrc的类型修改为string，以及constructor内参数imageSrc也需要修改为string类型

1. // src/main/ets/model/BannerClass.ets
3. export class BannerClass {
4. id: string = '';
5. imageSrc: string = '';
6. url: string = ''
8. constructor(id: string, imageSrc: string, url: string) {
9. this.id = id
10. this.imageSrc = imageSrc;
11. this.url = url;
12. }
13. }

No Preview

页面上Image组件使用方式也需要修改为通过$r()来读取"app.media.banner_pic0"内容

1. // src/main/ets/view/Banner.ets
3. @Component
4. export struct Banner {
5. @State bannerList: BannerClass[] = [];
7. aboutToAppear(): void {
8. this.getBannerDataFromJSON()
9. }
11. getBannerDataFromJSON() {
12. // ...
13. }
15. build() {
16. Swiper() {
17. ForEach(this.bannerList, (item: BannerClass) => {
18. Image($r(item.imageSrc))
19. // ...
20. }, (item: BannerClass) => item.id)
21. }
22. // ...
23. }
24. }

No Preview

Step 8

将EnablementView中enablementList的数据改为空数组，并尝试参照步骤7，在EnablementView中获取EnablementData.json数据，此处需要改动的文件为EnablementView和ArticleClass。

1. // src/main/ets/view/EnablementView.ets
3. @Component
4. struct EnablementView {
5. @State enablementList: Array<ArticleClass> = [];
7. build() {
8. // ...
9. }
10. }

No Preview

注意要修改ArticleClass内imageSrc的类型，以及EnablementItem中Image的读取方式！

Step 9

将TutorialView中tutorialList的数据改为空数组，并尝试参照步骤7，在TutorialView中获取TutorialData.json数据，此处需要改动的文件为TutorialView.ets。

1. // src/main/ets/view/TutorialView.ets
3. @Component
4. struct TutorialView {
5. @State tutorialList: Array<ArticleClass> = [];
7. build() {
8. // ...
9. }
10. }

No Preview

如果你已经掌握了该内容，可以跳过第8、9步骤，直接参考Complete文件夹内的工程文件代码。

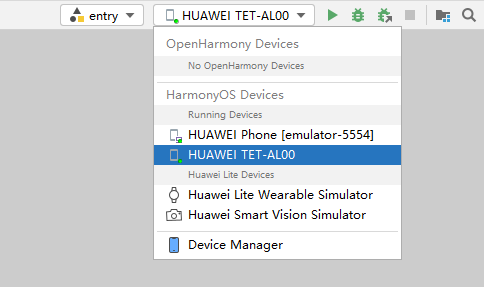

接下来连接真机设备，确保DevEco Studio与真机设备已连接，真机连接成功后如下图所示：

由于json文件解析限制，当前不支持预览器模式，开发者可以选择模拟器或真机进行调试。

模拟器使用教程请参考官网指南：使用模拟器运行应用/服务

Step 9

开启自动签名

---

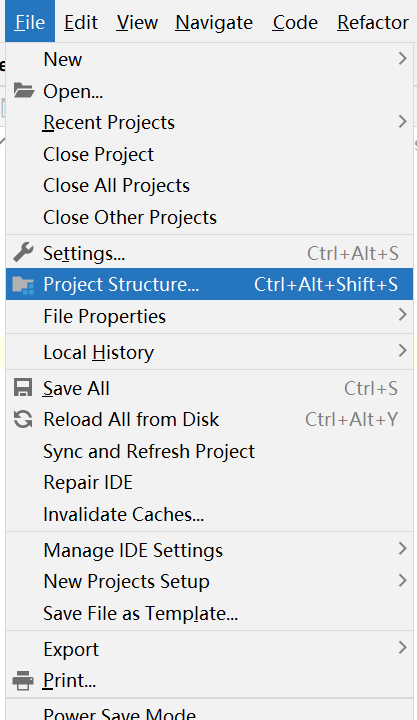

进入File > Project Structure... > Project > Signing Configs界面，勾选“Automatically generate signature”，即可完成签名。如果未登录，请先单击Sign In进行登录，然后自动完成签名。

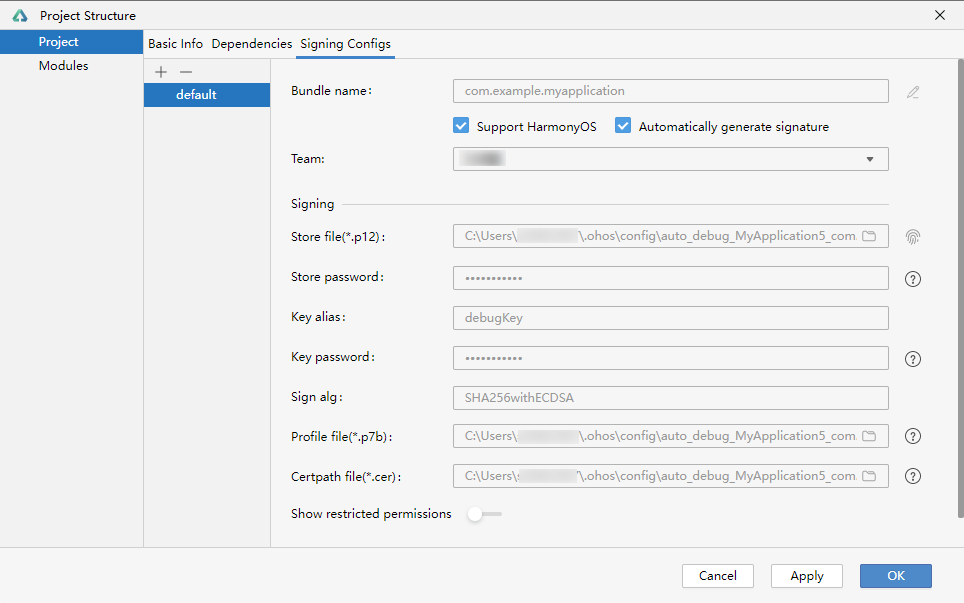

签名完成后，如图所示

Step 10

在真机/模拟器上运行。

---

在菜单栏中，单击Run>Run'模块名称'，或使用默认快捷键Shift+F10（macOS为Control+R）运行应用/服务。

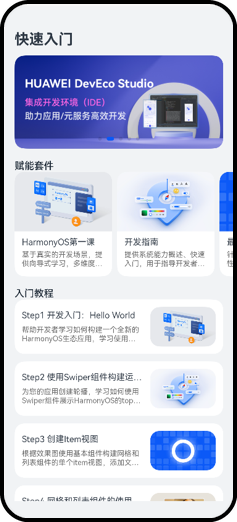

DevEco Studio启动HAP的编译构建和安装。安装成功后，设备会自动运行安装的应用。运行效果如下：

因为预览器并不支持获取rawfile目录下的文件，所以无法成功获取到保存在rawfile目录下的json文件里的内容。请用真机/模拟器测试，预览器仅支持简单页面的预览。
