又来？又一个仪表，LVGL『Line meter仪表控件』介绍

一. LVGL GUI仪表控件的概念

线表对象由一些绘制比例的径向线组成。设置线表的值将按比例更改比例线的颜色。

二. LVGL GUI仪表小部件和样式

线表只有一个主要部分，称为 LV_LINEMETER_PART_MAIN 。它使用所有典型的背景属性绘制矩形或圆形背景，并使用 line 和 scale 属性绘制比例线。活动行（与当前值的较小值相关）从 line_color
变为 scale_grad_color。最后一行（当前值之后）设置为 scale_end_color 颜色。

三. LVGL GUI仪表控件的使用

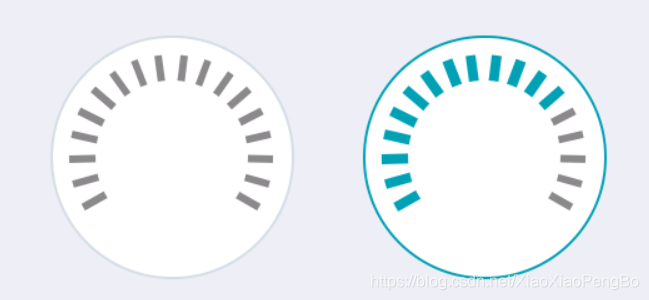

1. 设置值(Set value)

用这个函数来设置仪表的新值lv_linemeter_set_value(linemeter, new_value)，我们来写个程序验证下，创建两个仪表控件，一个是默认不设置值，一个设置为80

代码如下：

void lvgl_line_meter_set_value_test(void)
{
    /*Create a line meter */
    lv_obj_t* lmeter1 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter1, 150, 150);

    lv_obj_t* lmeter2 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter2, 400, 150);
    lv_linemeter_set_value(lmeter2, 80);
}

2. 范围跟角度(Range and Angles)

用这个函数来设置值得范围lv_linemeter_set_range(linemeter, min, max)，默认是[0:100]

用这个函数来设置角度跟线的数量lv_linemeter_set_scale(linemeter, angle, line_num)，默认220度跟18跟线，官网说31是有问题的

下面我们来写一个程序验证下，一共创建3个，最左边的是默认的，中间的范围设置为[0:200],设置值为80，最右边的设置角度是360,36跟线，设置值为80，代码如下：

void lvgl_line_meter_range_angle_test(void)
{
    /*Create a line meter */
    lv_obj_t* lmeter1 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter1, 150, 150);

    lv_obj_t* lmeter2 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter2, 400, 150);
    lv_linemeter_set_range(lmeter2, 0, 200);
    lv_linemeter_set_value(lmeter2, 80);

    lv_obj_t* lmeter3 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_linemeter_set_scale(lmeter3, 360, 36);
    lv_obj_set_pos(lmeter3, 650, 150);
    lv_linemeter_set_value(lmeter3, 80);

}

3. 角度偏移(Angle offset)

用这个lv_linemeter_set_angle_offset角度偏移，我们写个程序验证下

void lvgl_line_meter_angle_offset_test(void)
{
    /*Create a line meter */
    lv_obj_t* lmeter1 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter1, 150, 150);
    lv_linemeter_set_value(lmeter1, 80);

    lv_obj_t* lmeter2 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter2, 400, 150);
    lv_linemeter_set_value(lmeter2, 80);
    lv_linemeter_set_angle_offset(lmeter2,90);
}

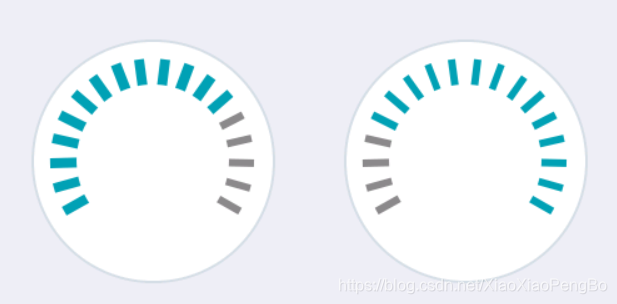

4. 镜面(Mirror)

用这个来设置镜面lv_linemeter_set_mirror(linemeter, true/false)

void lvgl_line_meter_mirror_test(void)
{
    /*Create a line meter */
    lv_obj_t* lmeter1 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter1, 150, 150);
    lv_linemeter_set_value(lmeter1, 80);

    lv_obj_t* lmeter2 = lv_linemeter_create(lv_scr_act(), NULL);
    lv_obj_set_pos(lmeter2, 400, 150);
    lv_linemeter_set_value(lmeter2, 80);
    lv_linemeter_set_mirror(lmeter2, true);
}
