本文详细介绍了AMS1117正向低压降稳压器的特点及应用，包括固定输出版本与可调版本的特性，以及内部集成的过热保护和限流电路。此外还提供了电路设置建议。
1. 介绍：
AMS1117是一个正向低压降稳压器，在1A电流下压降为1.2V。
AMS1117有两个版本:固定输出版本和可调版本,固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,具有1％的精度；固定输出电压为1.2V的精度为2%。

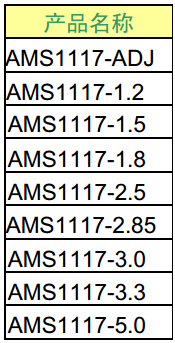

名字分别是：
AMS1117内部集成过热保护和限流电路,是电池供电和便携式计算机的最佳选择

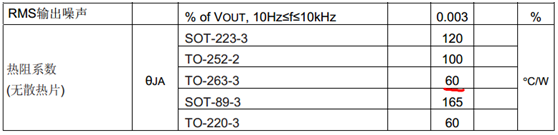

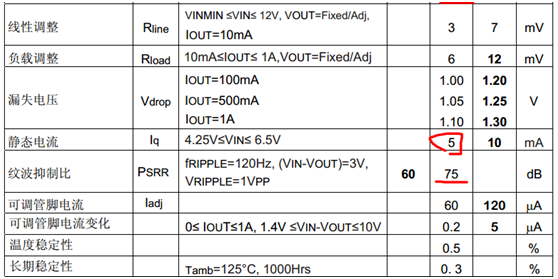

2. 电气特性

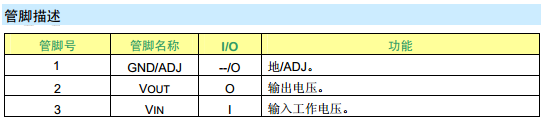

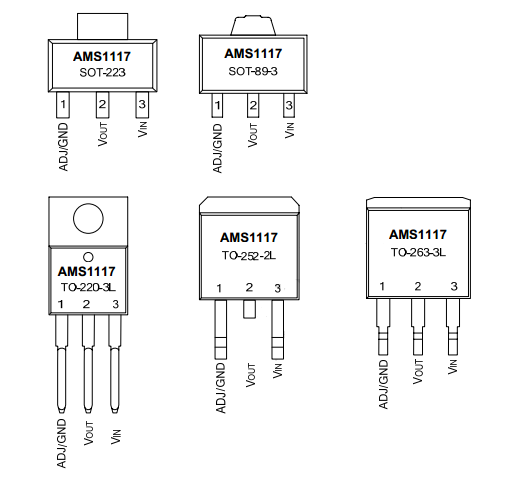

3. 封装以及管脚分布

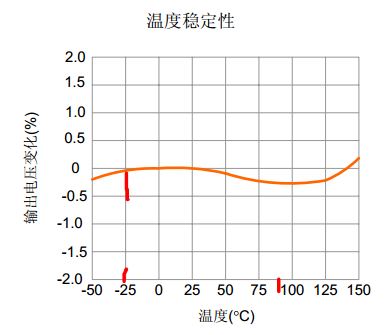

4. 温度稳定性：
可以看到-25到25度基本上是没有误差的
另外此连接是AMS1117的中文datasheet：https://download.csdn.net/download/xiaoxiaopengbo/10365756

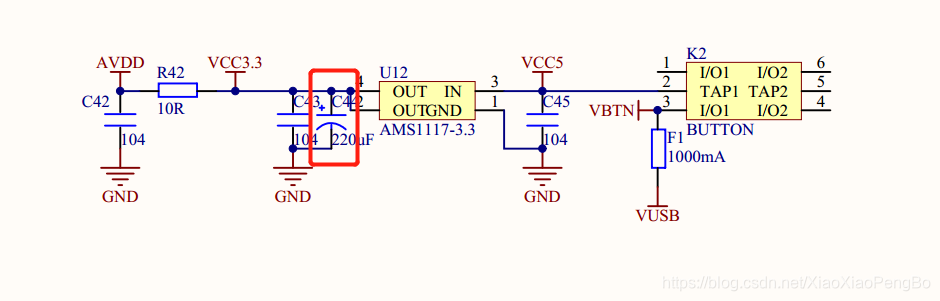

电路设置：
IN跟OUT都要接一个100nf（104）的滤高频，220uF的钽电容滤低频（只要10uf以上就行，理论上越大越好，可以接100uF）
