6脚自锁开关

1. 自锁开关6脚

六脚开关（六脚自锁开关）也就是我们说的双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组，除非你在PCB上将他们连接起来才是通的。

　接法：公共点 1 4 是常闭 3 6常开 看你想怎样控制如果是单路接1 2或2 3 都可以。还有很多接法之后一一解答。

2.  六脚自锁开关原理图和接法

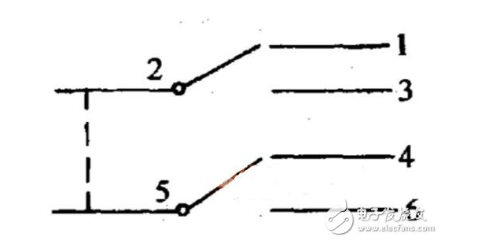

每一排是一个单独的单刀双掷开关，中间的是公共的，可以用SW-DPDT先是只要确定中间的是公共就行了，至于到底哪边是开哪边是关这个问题可以留到焊接的时候再去解决。

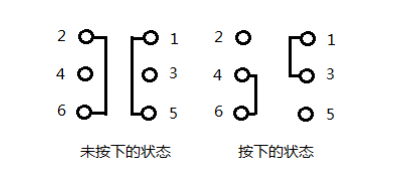

六引脚自锁开关是一个双刀双掷开关，网上好多资料的原理都不正确，这里我自己画了个图。除了图上用黑线相连的部分，其他部分均不相连。

3.   电路分析

以一个USB供电单片机的实例来说明

这是一个USBslot，其中1 PIN,供一个5V的电

其实BUTTON为自锁开关，按下，2,3脚导通，输出5V，至于后续的稳压芯片转换，不在此文章讨论范围内
