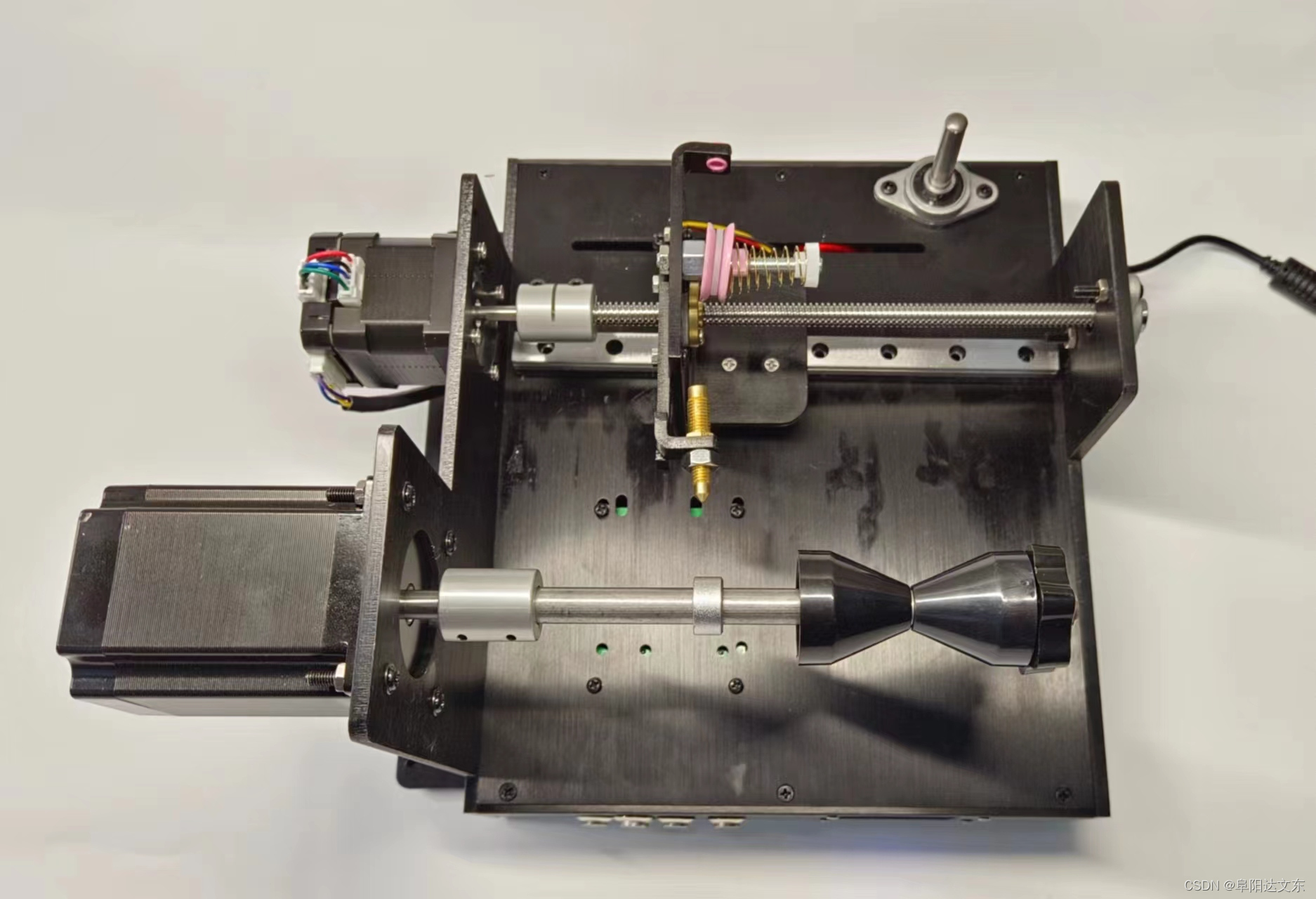

星东科技自动绕线排线机使用说明

（本说明书适用于星东科技通用型绕线机）。

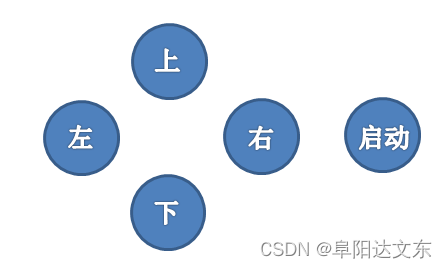

一、按键说明

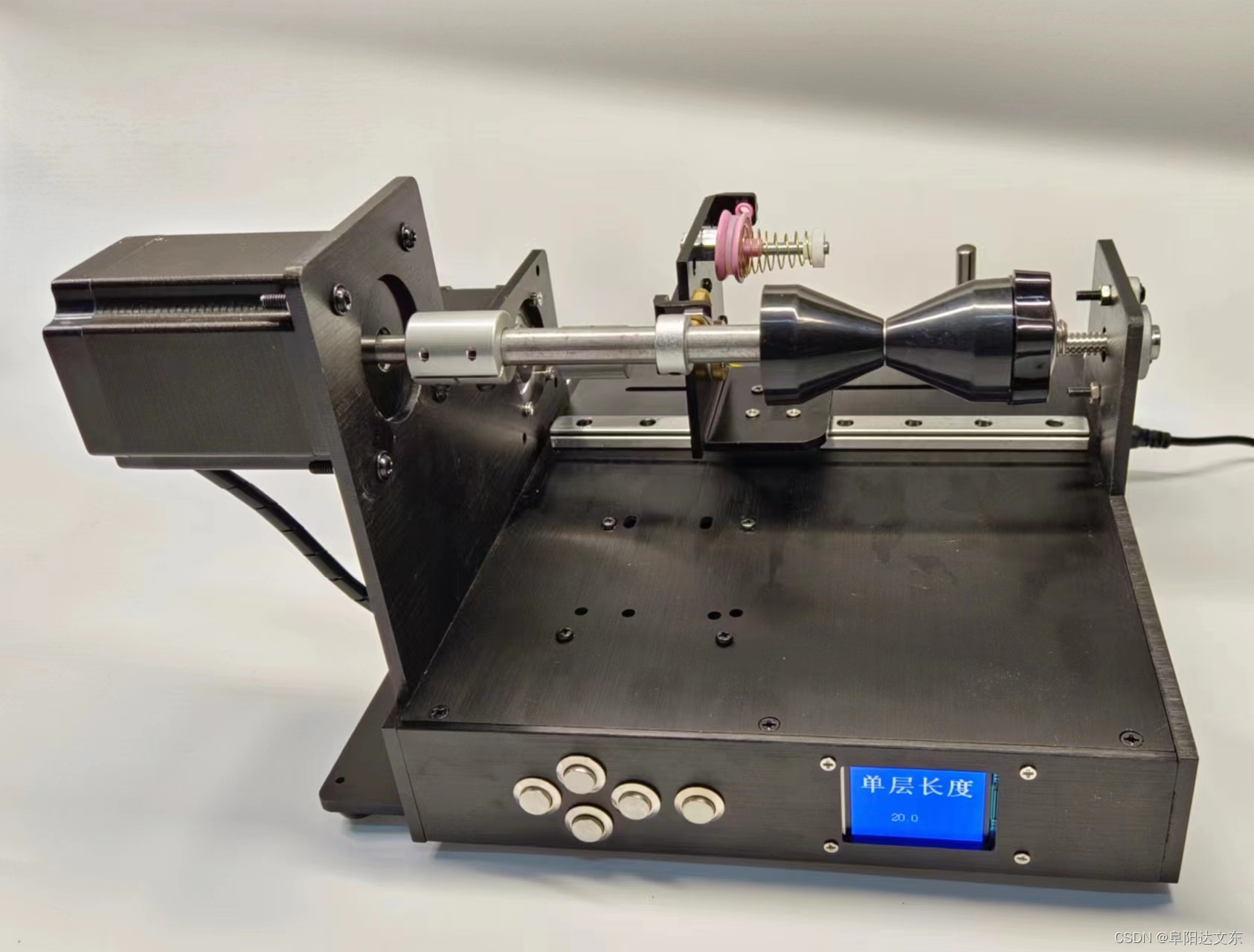

          左右按键可以左右翻页到不同的功能页面，上下键调整对应功能页面的数值，调整后实时自动保存。

          启动键再次按就可以暂停，长按5秒钟清除当前一组线圈完成的数值，从0重新开始。

二、定位

          绝对零点和相对零点

          开机后，机器排线器默认往左寻找绝对零点，所以红外定位器必须放置在排线器的左侧。否则会导致错误。



        相对零点：就是线圈绕线的起点，机器自动寻找到绝对零点以后，就会到达相对零点，准备开始一组绕线的工序。

三、参数设定

1、单层圈数

       单层圈数是绕制一个好线圈最关键的参数，但是不能简单的用线轴宽度除以线径，而只能用这个理论值作为参考，实际值要远小于理论值，需要多次测试。按左右键翻到起点调整功能页，然后按上下键就可以调整相应的数置。

2、排线宽度

      一般来说排线宽度就是线轴内侧的宽度，但是对于0.5mm以上的粗线来说，排线宽度等于线轴内侧的宽度减去一根线径。按左右键翻到起点调整功能页，然后按上下键就可以调整相应的数置。

3、目标圈数

      多层累加的总圈数。按左右键翻到起点调整功能页，然后按上下键就可以调整相应的数置。

4、绕线速度

      主轴旋转的速度，一般在一秒3-10圈。按左右键翻到起点调整功能页，然后按上下键就可以调整相应的速度。

5、旋转方向

     主轴旋转的方向，可以设定为逆时针或者顺时针。按左右键翻到起点调整功能页，然后按上下键就可以调整相应的选项。

6、起点调整

     因为线圈固定到主轴上的位置往往是随机的，需要对起点进行调整并实时保存。按左右键翻到起点调整功能页，然后按上下键就可以调整相应的位置。

7、单层停

     有的线圈需要每层自动暂停，方便加绝缘纸，按左右键翻到起点调整功能页，然后按上下键就可以调整相应的参数。

四、线的固定



   线从小转轴上引出，穿过引导孔，进入张力器，夹在瓷片和橡胶垫圈之间，从张力器轴上的孔穿过，再穿过送线嘴即可。

五、如何绕出好的线圈

        1、一个好的线圈，往往需要十几次的测试，因为工程值往往和理论值相差很大，比如单层圈数，理论值是100圈，实际可能是88；

        2、在线能承受的情况下，尽量压紧张力器，必要的时候更换更粗的弹簧；

        3、任何时候，要保证进线垂直于主轴，如果进线位置超前，说明单层圈数设置过多，线被推着往前走，如果绕线稀疏，说明单层圈数设置偏低；

        4、绕线具有混沌效应，前面层的凸凹不平和误差，都会累计影响后面层，要绕出好的线圈，需要非常准确的参数和对绕线技术的深入理解。

        5、一般来说，万元以内的机器，很难做到10层以上一根并一根的完美效果，只能达到总体均匀的绕线。
