高频电子线路实验三：高频功率放大器设计和计算

一、实验目的

1．加深对丙类功率放大器基本工作原理的理解。

2．掌握输入电压幅度Vbm，集电极电源Vcc及负载RP变化对放大器工作状态的影响。

二．实验内容

1. 观察高频功率放大器丙类工作状态的现象，并分析其特点；

2．调节电路，观察输入信号幅度Vbm，集电极电源Vcc变化时余弦电流脉冲的变化过程；

3. 测试负载变化时三种状态（欠压、临界、过压）的余弦电流波形。

三．实验原理概述

        高频功率放大器是一种能量转换器件，它是将电源供给的直流能量转换为高频交流输出。它的主要参数是输出功率和效率，一般工作在丙类状态。

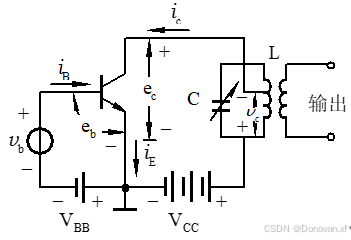

        高频功放的电路原理图如图1所示。



图1 高频功放电路原理图

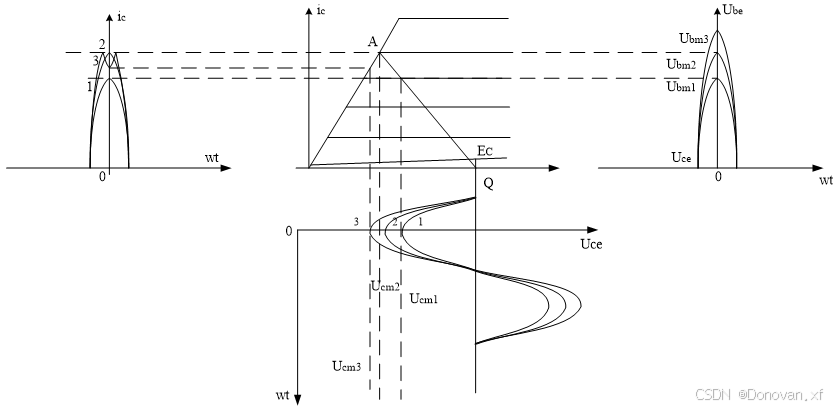

图2  Vbm变化对工作状态的影响

此处只补充输入的激励电压幅值Vbm变化对工作状态的影响。

当集电极电源电压VCC、偏置电压VBB和负载电阻RP保持恒定时，Vbm变化对放大器工作状态的影响如图2所示。

        可以看出，当Vbm增大时，icmax、Vcm也增大；当Vbm增大到一定程度，放大器的工作状态由欠压进入过压，电流波形出现凹陷，但此时Vcm还会增大（如Vcm3）。

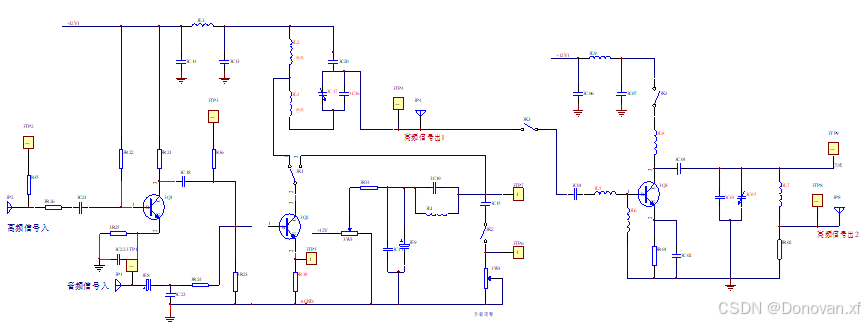

图3 实验电路图

        高频功率放大器实验电路如图3所示。

        本实验单元由三级放大器组成，3Q1是前置放大级，工作在甲类线性状态，以适应较小的输入信号电平。高频信号由3P2输入，经3R26、3C21加到3Q1的基极。3TP2、3TP3为该级输入、输出测量点。由于该级负载是电阻，对输入信号没有滤波和调谐作用，因而既可作为调幅放大，也可作为调频放大。3Q2为丙类高频功率放大电路，其基极偏置电压为零，通过发射极上的电压构成反偏。因此，只有在载波的正半周且幅度足够大时才能使功率管导通。其集电极负载为LC选频谐振回路，谐振在载波频率上已选出基波，因此可获得较大的功率输出。本级功放有两个选频回路，由3K1来选定。当3K1拨至左侧（1、2接通）时，所选谐振回路由3L2、3L4、3C16、3C17和3C20组成，其谐振频率为6.3MHZ左右，此时的功放可用于构成无线收发系统。当3K1拨至右侧时（2、3接通），谐振回路由3L1、3C10组成，其谐振回路谐振频率为2MHZ左右。此时可用于测量三种状态（欠压、临界、过压）下的电流脉冲波形，因频率较低时测量效果较好。在测量三种状态下的电流脉冲波形时，3K2用于控制负载电阻的接通与否，3W4电位器用来改变负载电阻的大小，3TP6为负载电阻测量点。3W3用来调整VCC的大小（谐振回路频率为2MHZ左右时），谐振频率为2MHZ时,3TP7为3Q2集电极输出测量点，该点也用来测量集电极直流电压。3TP5为发射极测试点，可在该点测量电流脉冲波形。3Q3为第三级放大，该级主要用来对6.3MHZ的信号进一步放大，以提高输出功率。3Q3同样工作于丙类状态，其集电极负载为LC选频谐振回路，谐振回路由3C03、3C05、3L7和3R02构成，谐振在6.3MHZ左右。3K4用来测量3Q3的集电极电流，将3K4短路块拔掉，用直流电流表测3K4下面2个点，即可测量其电流。3TP9用接天线，3P8为高频功放输出口，3TP8为其测量点。功放构成系统时，输入信号频率为6.3MHZ，3K1拨至左侧，使3Q2集电极回路为6.3MHZ。3K3拨至“on”（左侧），接通3Q3的输入。3K4接至“on”。3P1接入音频调制信号，此时输出为6.3MHZ的调幅信号通过天线发射出去，完成了高频信号的发射。

        本实验只将3K1拨至右侧，测量功率放大器的基本特性。

四．实验步骤

1．实验准备

        打开实验箱，点击显示屏，选择“实验系统”中的“高频原理实验”，然后再选择“非线性丙类功率放大电路实验”，此时显示屏会显示高频功放原理实验图，图中3W3和3W4可调元件可通过点击和旋转模块右下角编码器3SS1来调整。图中的开关和跳线器因为不是电子控制的，只能通过手工操作。

2．测试前置放大级输入、输出波形

       高频信号源频率设置为6.3MHZ，幅度峰-峰值400mV左右，用连接线接到高频输入端3P2，用示波器测试3TP2和3TP3的波形的幅度，并计算其放大倍数。由于该级集电极负载是电阻，没有选频作用。计算完毕后拔下示波器探头和信号源连线。

3. Vbm、VCC、RP变化对工作状态的影响

   （1）Vbm对放大器工作状态的影响

        3K1置“右侧”。保持集电极电源电压VCC=7.2V左右（用万用表测3TP7直流电压，万用表档位切换到直流电压20V档，正表笔接3TP7，负表笔接GND，点击3W3，旋转3SS1使其电压为7.2V），负载电阻RL=2.5KΩ左右（3K2置“off”，即拔下红色的跳线帽，用万用表测3TP6电阻，万用表档位切换到20K档，一端接3TP6，一端接地，点击3W4，旋转3SS1使负载电阻为2.5KΩ，调好后3K2置“on”，即再装上跳线帽）不变。

        高频信号源频率2MHz，幅度360mv（峰—峰值），连接至功放模块输入端（3P2）。示波器接3TP5，微调一下高频信号源频率，使输出波形对称。改变信号源的峰峰值，即改变Vbm，依次观察到3TP5的欠压、临界、弱过压、强过压波形（此波形相当于集电极电流波形），同时观察3TP7输出信号峰峰值。

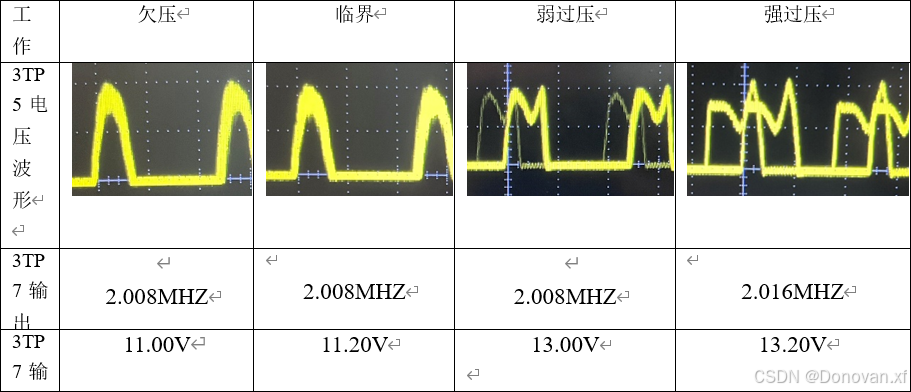

表1 Vbm变化记录数据和波形

        根据以上实验数据，我们可知，当​Vbm增加到一定值时，放大器的输出波形从欠压状态逐渐转为临界状态、弱过压，再到强过压。欠压情况下，输出波形较为平稳，频率和电压值较低，3TP7的输出频率为2.008 MHz，电压峰值为11.00 V。随着​Vbm的提升，输出电压逐渐增加，到了强过压时，波形开始失稳，出现较大的波动，且频率略微提高至2.016 MHz，电压峰值达到13.20 V。在临界状态下，放大器波形的稳定性最好，此时输出频率和电压均较为平衡。这说明在该工作点附近，放大器的放大效果较为稳定，适合作为放大电路的工作点。当放大器处于弱过压和强过压状态时，输出波形开始出现显著的失真，强过压下尤其明显。

   （2）VCC对放大器工作状态的影响

        保持Vbm（3TP2电压为300mv峰—峰值，此时信号源发生器输出不一定是300mv峰—峰值）、负载电阻RL=2.5KΩ不变，改变集电极电压VCC（调整3W3电位器，使VCC为4—9V变化），分别观察3TP5电压波形和3TP7输出信号峰峰值。

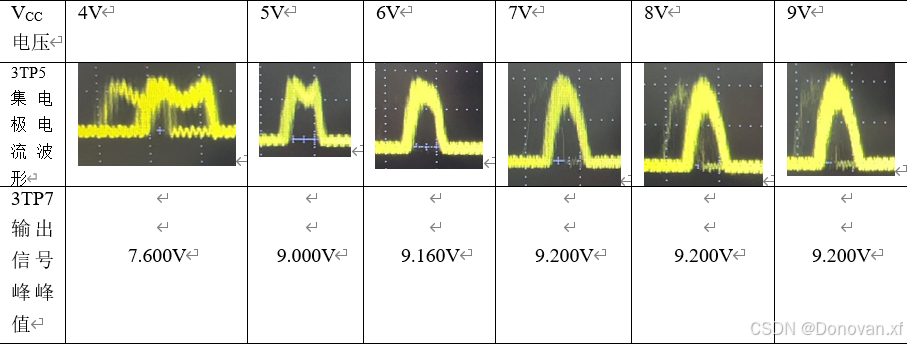

表2  VCC变化记录数据和波形

        根据以上实验数据，我们可知，随着VCC的增加，放大器输出波形的幅值也随之增大，且在一定范围内保持稳定。在VCC=4V时，输出电压较低，输出波形失真较严重，信号峰值为 7.6V。而当 VCC提升到 6V 及以上时，输出波形逐渐稳定，峰值保持在 9.2V 左右。这表明在较高的VCC值下，放大器的工作状态趋于稳定，失真减小。在图表中，随着VCC进一步增大到 8V 和 9V，输出波形显示出小幅度的波动，说明过大的VCC会导致波形的轻微失真。实验表明，最佳的VCC范围可能是 6V 到 7V 之间，既能保证放大器输出的稳定性，又避免过压引起的轻微波形失真。根据附图中的曲线，随着VCC从低到高，放大器经历了欠压、临界和过压的状态。在欠压状态时，波形幅值低且波形失真大；临界状态下波形较为稳定，且放大效果最佳；而在过压状态下，波形虽然依旧有放大作用，但不太稳定。

        通过观察实验数据，Vcm的变化趋势在整体上与课件的变化曲线一致，即在不同的VCC区间，放大器的工作状态和输出波形发生相应的变化。

（3）负载电阻RL变化对放大器工作状态的影响

        改变RL相当于间接改变了RP。首先保持功放集电极电压VCC=4.2V（这个值各个实验箱可能有差异），Vbm（3TP2点电压为300mv峰—峰值，此时信号源发生器输出不一定是300mv峰—峰值）不变，改变负载电阻RL（调整3W4电位器，注意3K2至“on”），观察3TP5电压波形和3TP7输出信号峰峰值，测量RL电阻。注意：测试电阻时必须将3K2拨至“off”，测完后再拨至“on”。

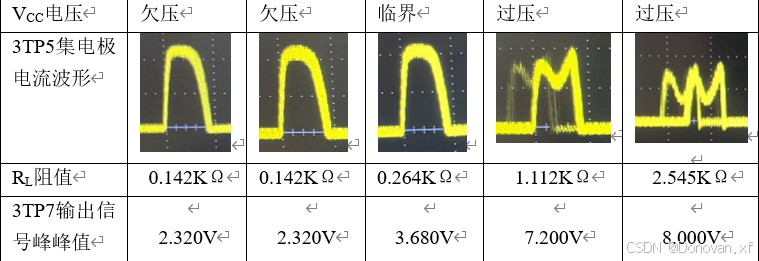

表3  RL变化记录数据和波形

        根据以上实验数据，我们可知，随着负载电阻RL的增加，3TP7输出信号的峰峰值也逐渐增大。在较小的负载电阻RL（0.142kΩ）时，波形出现轻微失真（欠压）。当RL增加到0.264kΩ 时，波形已经相对稳定。当RL增加到 1.112以及2.545kΩ 时，波形失真严重。这说明临界状态，放大器能更好地维持输出信号。

        经观察得：∆t1=82ns, ∆t2=500ns，故半导通角        故
