一、实验目的

1．加深对各种正弦波振荡器工作原理的理解。

2．掌握直接调频的工作原理和调频波的性质。

二．实验内容

1. 观察石英晶体振荡器输出频率；

2. 观察变容二极管的直接调频效果；

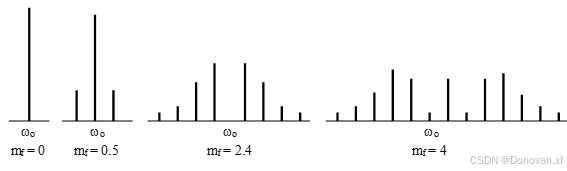

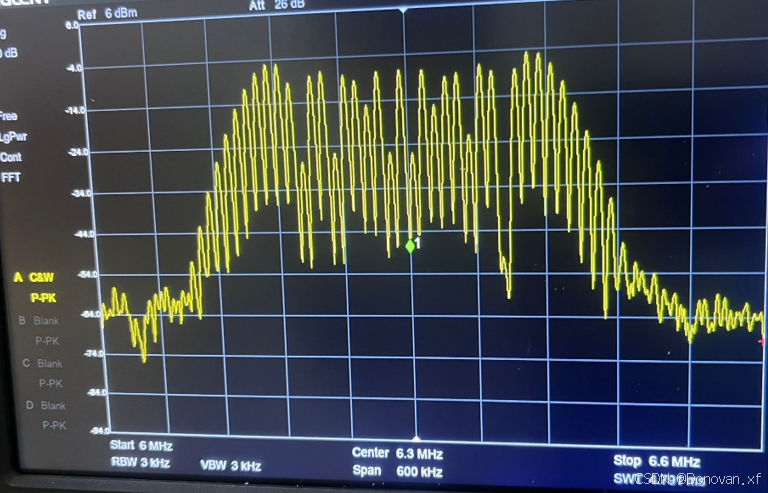

3. 调频波性质分析。

三．实验原理概述

反馈型正弦波振荡器我们在课程中进行了详细讲解，包括三端式振荡器中的哈特莱振荡器、考毕兹振荡器、克拉泼振荡器和西勒振荡器，也包括石英晶体振荡器中的并联型、串联型和泛音型，它们的工作原理不再赘述。直接看实验电路。

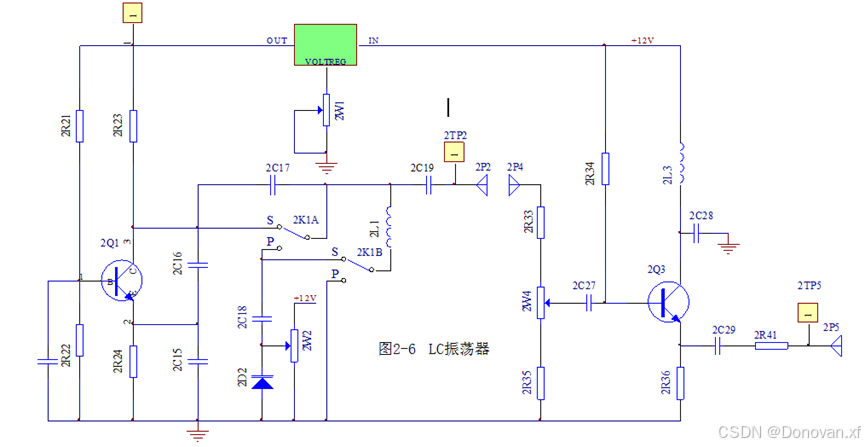

图1 LC振荡器

图1为电容反馈式三端振荡器实验电路。图中，左侧部分为LC振荡器，右侧部分为射极跟随器。

三极管2Q1为振荡器的振荡管，2R21、2R22和2R24为三极管2Q1的直流偏置电阻，以保证振荡管2Q1正常工作。图中开关2K1打到“S”位置时，为克拉泼振荡电路，打到“P”位置时，为西勒振荡电路。图中2D2为变容二极管，调整2W2即可改变变容管上的直流电压，从而改变变容管的电容，也即控制着振荡频率的变化。电位器上方的器件为三端可调稳压电源，调整2W1可改变振荡器三极管2Q1的电源电压。

当需要LC振荡器输出时，需将2P2、2P4用短铆孔线连接起来。三极管2Q3为射极跟随器，以提高带负载的能力。电位器2W4用来调整振荡器输出幅度。2TP5为输出测量点，2P5为振荡器输出口。

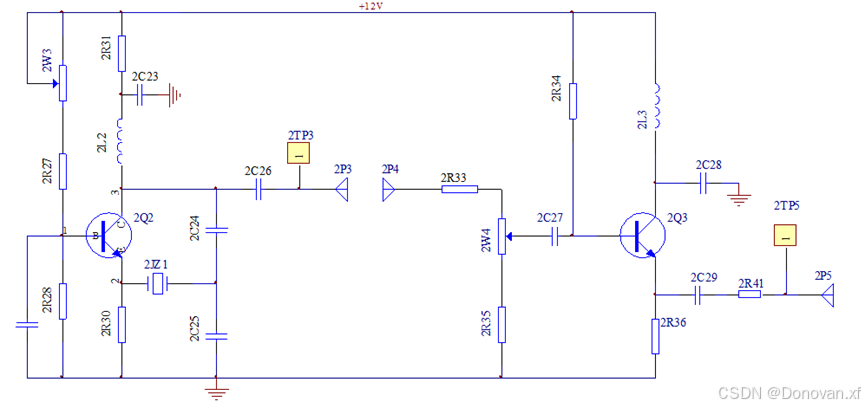

图2 石英晶体振荡器

图2为晶体振荡器实验电路，2Q2为振荡管，2W3、2R27、2R28和2R30为三极管2Q2 直流偏置电阻，以保证2Q2正常工作，调整2W3可以改变2Q2的静态工作点。图中2R31、2C23为去藕元件，2C22 为旁路电容，并构成共基接法。2L2、2C24、2C25成振荡回路，其谐振频率应与晶体频率基本一致。2C26为输出耦合电容。2TP3为晶体振荡器测试点。该晶体振荡器的交流电路与图1基本相同。

图中2Q3构成的射极跟随电器与LC振荡器共用。当需要晶体振荡器输出时，需将2P3、2P4用铆孔线连接起来，经射随后由2P5输出。

直接调频法是在三端式正弦波振荡器的基础上，利用消息信号修改电容值，引起振荡频率的变化，即振荡器频率随消息信号的变化而变化，如果这种关联变化呈现很好的线性关系，则调频性能良好。

变容二极管调频器实验电路如图3所示。图中，4Q1本身为电容三点式振荡器，它与4D1（变容二极管）一起组成了直接调频器。4Q2为放大器，4Q3为射极跟随器。4W1用来调节变容二极管偏压，4W2用来调整输出幅度。

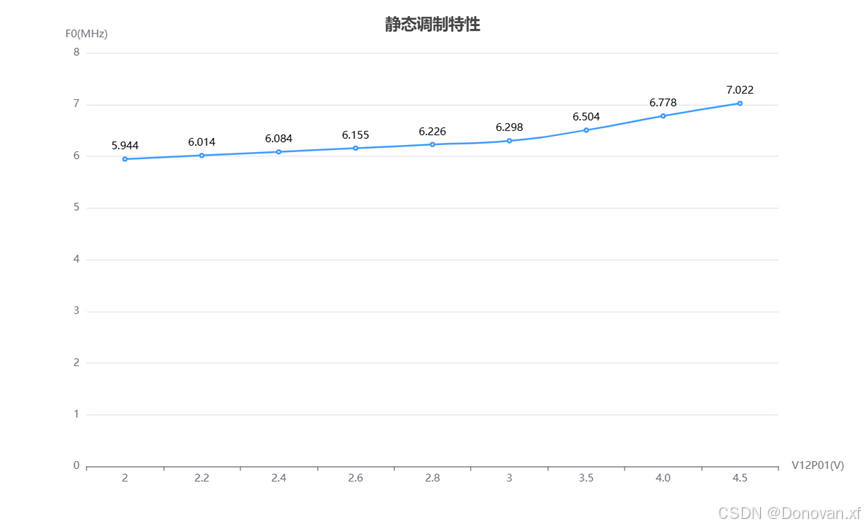

由图3可见，加到变容二极管上的直流偏置就是+12V经由4W1、4R8和4R6分压后，从4R6得到的电压，因而调节4W1即可调整偏压。由图可见，该调频器本质上是一个电容三端式振荡器，由于电容4C5对高频短路，因此变容二极管实际上与4L1相并。调整电位器4W1，可改变变容二极管的偏压，也即改变了变容二极管的容量，从而改变其振荡频率。因此变容二极管起着可变电容的作用。

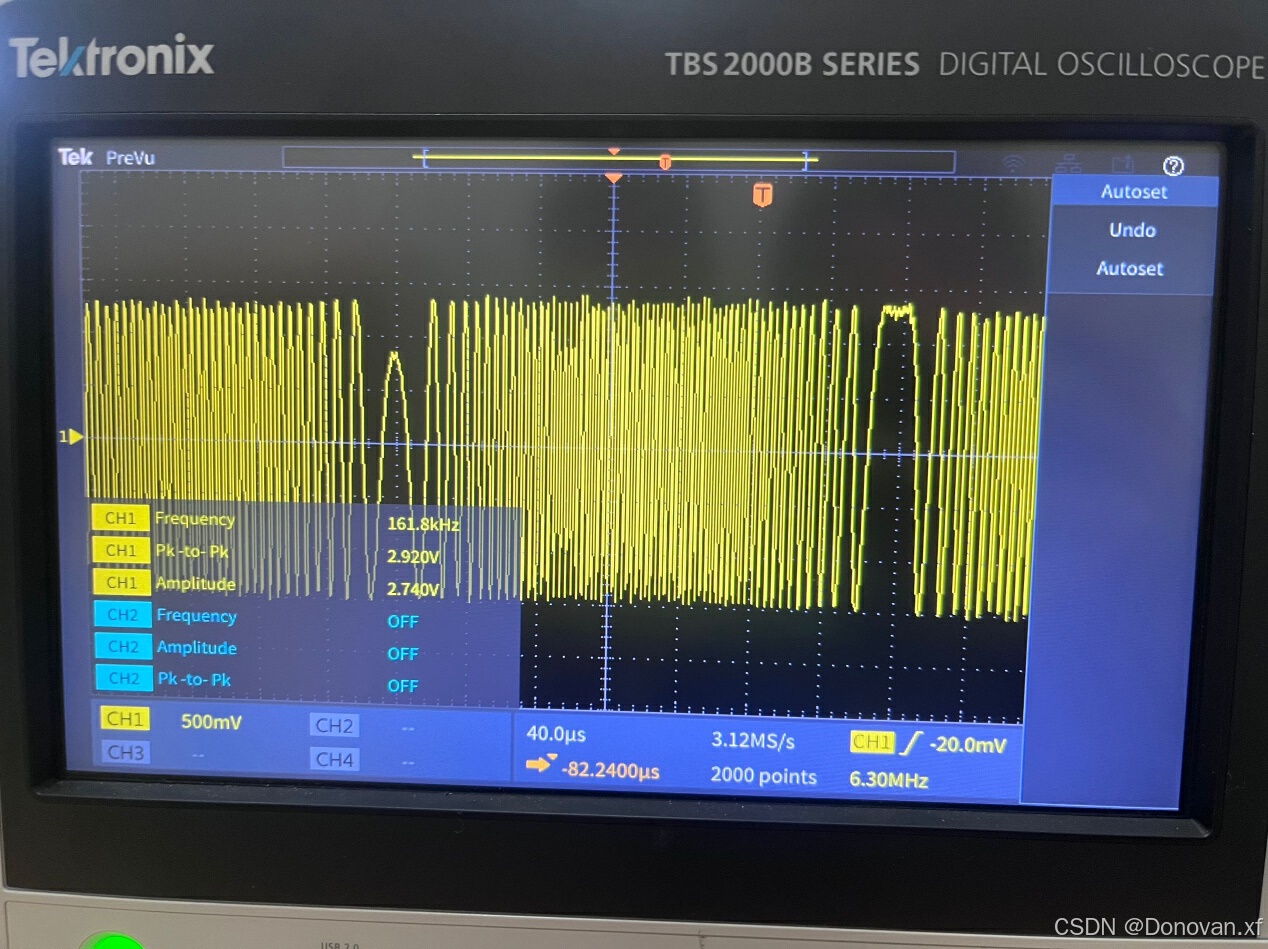

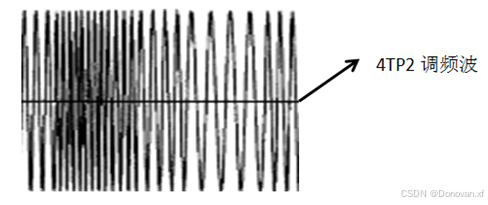

图中4P1为音频信号（消息信号）输入口，音频信号通过4E1、4R7、4R5加到变容管4D1的负端，对输入音频信号而言，4C5开路，从而音频信号可加到变容二极管两端。当变容二极管加有音频信号时，其等效电容按音频规律变化，因而振荡频率也按音频规律变化，从而达到了调频的目的。

图3 变容二极管调频器实验电路

四．实验步骤

1. 实验准备

插装好正弦振荡器与晶体管混频模块，接通实验箱电源，此时模块上电源指示灯和运行指示灯闪亮。点击显示屏，选择“实验系统”中的“高频原理实验”，然后再选择“振荡器实验”中的“LC振荡器实验”，显示屏会显示出LC振荡器原理实验图。

2. LC振荡实验

只观察验证西勒电路。

用短铆孔线将2P2与2P4相连，示波器接2TP5,频率计与2P5相连。开关2K1(位于实验模块上，需手动拨动)拨至“P”（往下拨），此时振荡电路为西勒电路。调整2W4使输出幅度最大。（点击2W4，旋转2SS1来调整。）调整2W2可调整变容管2D2的直流电压，从而改变变容管的电容，达到改变振荡器的振荡频率。
