10.如何在Capture原理图中批量修改Off-Page Connector?

已于 2025-01-07 14:11:41 修改
阅读量1.5k 收藏 19
点赞数 24
文章标签： pcb工艺 人工智能 数据库
于 2024-04-15 15:26:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Xinqiaoe_/article/details/137782709
版权

背景介绍：我们在进行多页原理图设计时，如果跨页网络名称发生变化，通常需要对Off-Page Connector进行修改，如果Off-Page Connector数量较多，修改的工作量会非常巨大且极易出错。而Capture原理图设计工具提供的Browse Spreadsheet功能，不仅能帮助设计师快速完成Off-Page Connector的批量修改，还可以批量修改Parts、Nets、Ports、TitleBlocks、Bookmarks等对象属性，帮助设计人员快速完成图纸修改，极大提升设计效率。

下面我们就开始分享具体的操作步骤：

  • 在Capture原理图中批量修改Off-Page Connector

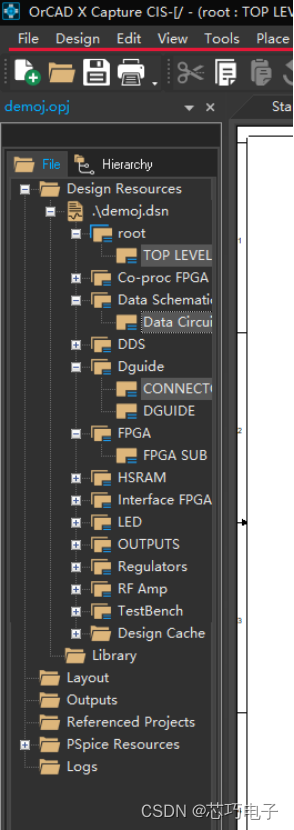

步骤一：使用Capture软件打开原理图工程，在Design Resources中选择要修改的Off-Page Connector所在的图纸范围，可以选择Page、Schematic或者整个工程DSN，如图1所示。

图1 选择需要修改的原理图范围

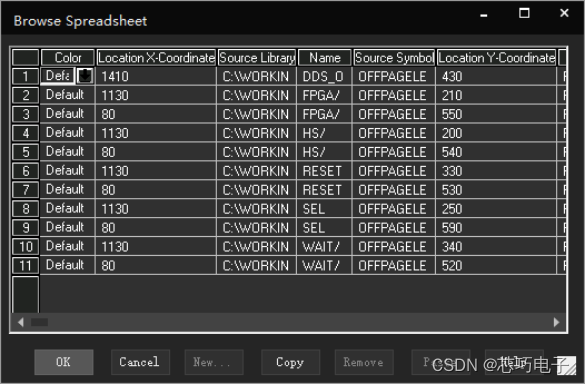

步骤二：在菜单中依次点击”Edit””Browse”“Off-Page Connectors”, 进入浏览Off-Page Connector界面，如图2、3所示。

最低0.47元/天 解锁文章
