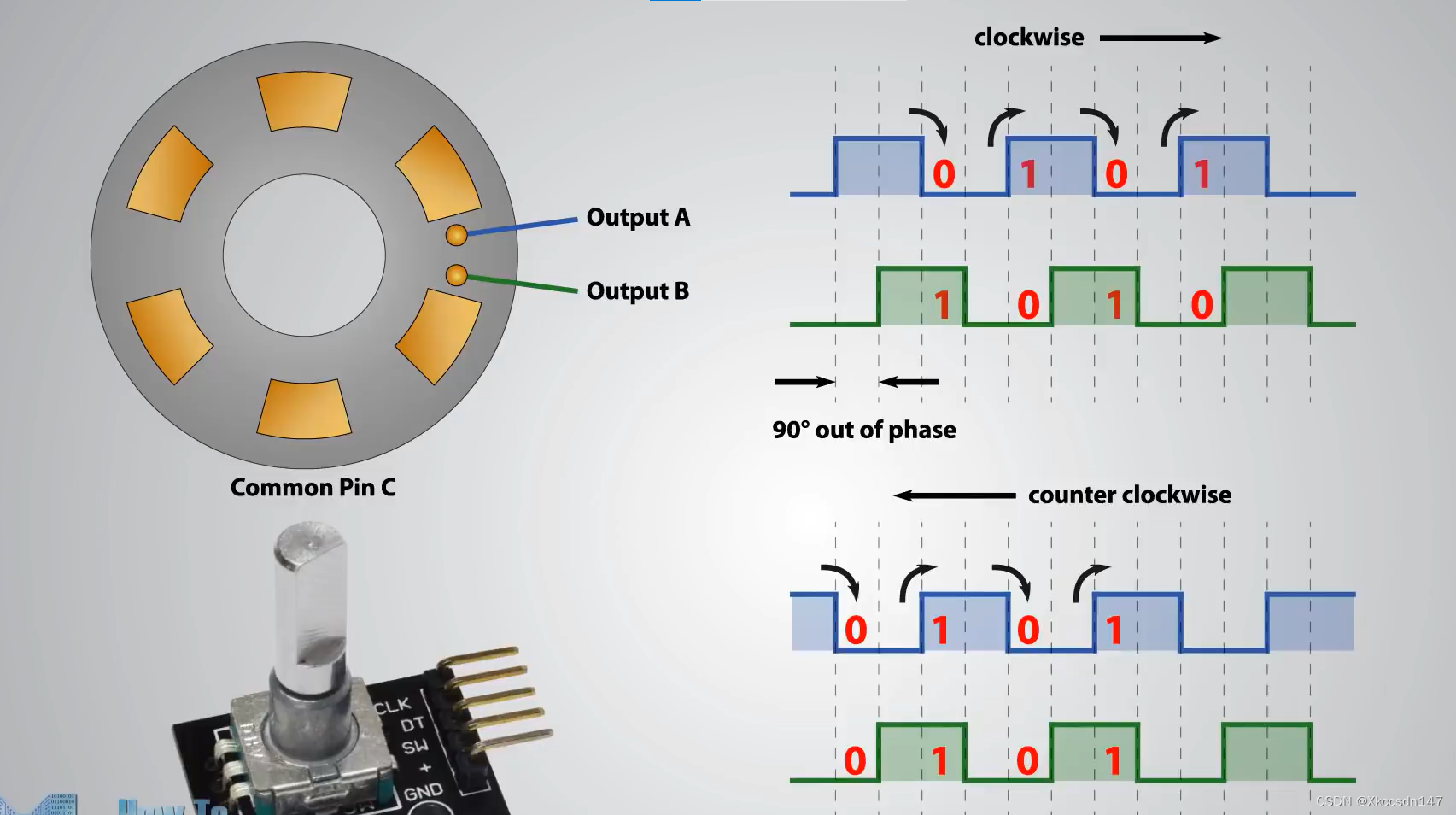

波形图

要了解原理我们只需要关注其中两个引脚A和B产生的波形，A相和B相的状态变化与旋转方向有关。当顺时针旋转时，A相引脚会先变化，然后是B相引脚。而逆时针旋转时，B相引脚会先变化，然后是A相引脚

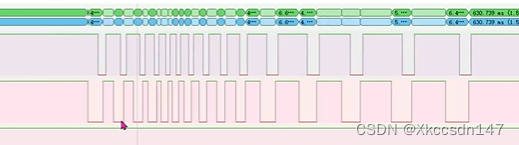

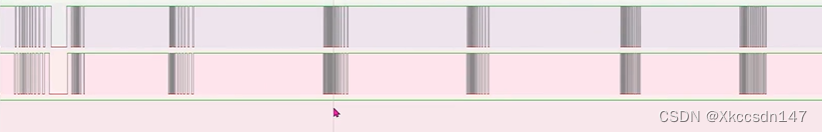

这是两个引脚的实际波形采样，越密集的旋转的越快
在这里插入图片描述

在这里插入图片描述

可以发现特点，不管转得多快多慢，都是其中一个引脚先出现上升沿和下降沿

代码编写

单片机型号:GD32F103C8T6

逻辑：上升沿触发中断，在中断中检测本引脚为高电平时另一个是否为高/低电平，如果检测到两次则判定为旋转一格（两次比较稳定）
结合代码

波形1中在蓝色波形为高电平时检测绿色波形是否为高电平，是则+1
波形2中在蓝色波形为高电平时检测绿色波形是否为低电平，是则+1，都是检测后面的那一段电平

在这里插入图片描述

#include "ec11.h"
#include "led.h"

/*
*   函数内容：初始化EC11引脚,DE与B引脚与普通引脚一样
*   函数参数：无
*   返回值：  无
*/
void Init_EC11_GPIO(void)
{
    //使能时钟
    rcu_periph_clock_enable(RCU_GPIOB);

    //设置输入模式，上拉
    gpio_mode_set(GPIOB, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_3|GPIO_PIN_9);

}

/*
*   函数内容：初始化EC11引脚,旋转判断引脚A需要使用中断
*   函数参数：无
*   返回值：  无
*/
void Init_EC11_EXITGPIO(void)
{
	//使能时钟GPIOB，CMP
    rcu_periph_clock_enable(RCU_GPIOB);
	rcu_periph_clock_enable(RCU_CFGCMP);//比较器

	//设置引脚模式，上拉
	gpio_mode_set(GPIOB,GPIO_MODE_INPUT,GPIO_PUPD_PULLUP,GPIO_PIN_4);

	//中断使能
	nvic_irq_enable(EXTI4_15_IRQn,1U);

	//配置中断线
	syscfg_exti_line_config(EXTI_SOURCE_GPIOB,EXTI_SOURCE_PIN4);

	//初始化中断线，设置为中断模式，上升沿触发
	exti_init(EXTI_4,EXTI_INTERRUPT,EXTI_TRIG_RISING);

    //中断线使能
    exti_interrupt_enable(EXTI_4);

	//中断标志位清除
	exti_interrupt_flag_clear(EXTI_4);
}

/*
*   函数内容：中断线4-15中断服务函数，这里为了防止误触，做了旋转计数判断，需要沿一个方向多旋转几次才算成功
              注意中断服务函数中不要做操作时间长的操作
*   函数参数：无
*   返回值：  无
*/
void EXTI4_15_IRQHandler(void)
{
   //顺时针判断计数
   static uint8_t clockwiseNum=0;
   //逆时针判断计数
   static uint8_t anticlockwiseNum=0;

   if(RESET != exti_interrupt_flag_get(EXTI_4))
   {
        if(gpio_input_bit_get(GPIOB,GPIO_PIN_3)==RESET) //逆时针转两格
        {
            delay_1ms(1);
            anticlockwiseNum=0;
            if(gpio_input_bit_get(GPIOB,GPIO_PIN_3)==RESET) //逆时针转两格
            {
                clockwiseNum++;
                if(clockwiseNum>=2)
                {
                    clockwiseNum=0;
                    Open_LED(led2);Open_LED(led3);
                }
            }
        }
        else                                            //顺时针转两格
        {
            delay_1ms(1);
            clockwiseNum=0;
            if(gpio_input_bit_get(GPIOB,GPIO_PIN_3)==SET) //顺时针转两格
            {
                anticlockwiseNum++;
                if(anticlockwiseNum>=2)
                {
                    anticlockwiseNum=0;
                    CLose_LED(led2);CLose_LED(led3);
                }
            }
        }
        exti_interrupt_flag_clear(EXTI_4);
    }
}
