一、EXTI 模块定义
1.参考手册说明
对于互联型产品，外部中断/事件控制器由20个产生事件/中断请求的边沿检测器组成，对于其它 产品，则有19个能产生事件/中断请求的边沿检测器。每个输入线可以独立地配置输入类型(脉冲 或挂起)和对应的触发事件(上升沿或下降沿或者双边沿都触发)。每个输入线都可以独立地被屏 蔽。挂起寄存器保持着状态线的中断请求。
2.EXTI模块作用

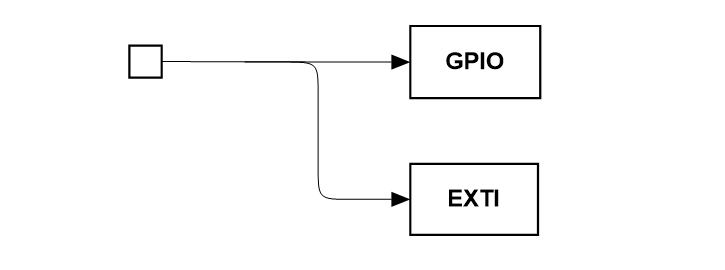

GPIO识别进入IO口的高低电平，高电平识别为1低电平识别为0，而EXTI 负责监测来自 GPIO 或其他外设的信号变化，当信号满足预设触发条件（如上升沿、下降沿或双边沿）时，可产生中断或事件。中断会打断当前程序执行，转至中断服务程序；事件则用于触发其他外设操作（如定时器捕获或比较），提升系统实时性与效率。

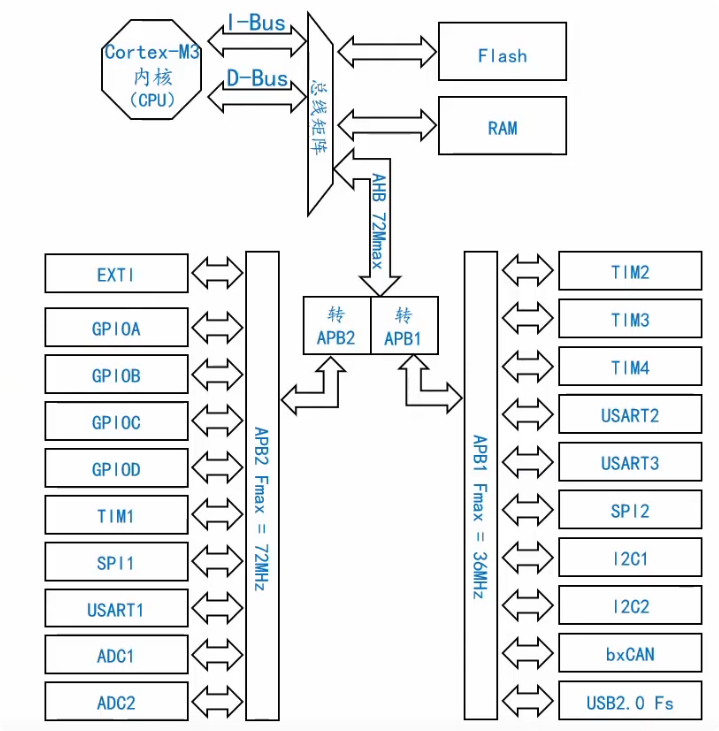

3.STM32 的系统架构
EXTI 挂接在 APB2 总线上，与 GPIO、TIM1、USART1 等外设并列。这表明 EXTI 可与其他高速外设协同工作，其信号处理速度能满足系统实时性要求。Cortex-M3 内核通过总线矩阵与各外设交互，EXTI 产生的中断请求可快速传递给 NVIC（嵌套向量中断控制器），由 NVIC 管理中断优先级和响应。
二、EXTI的优势

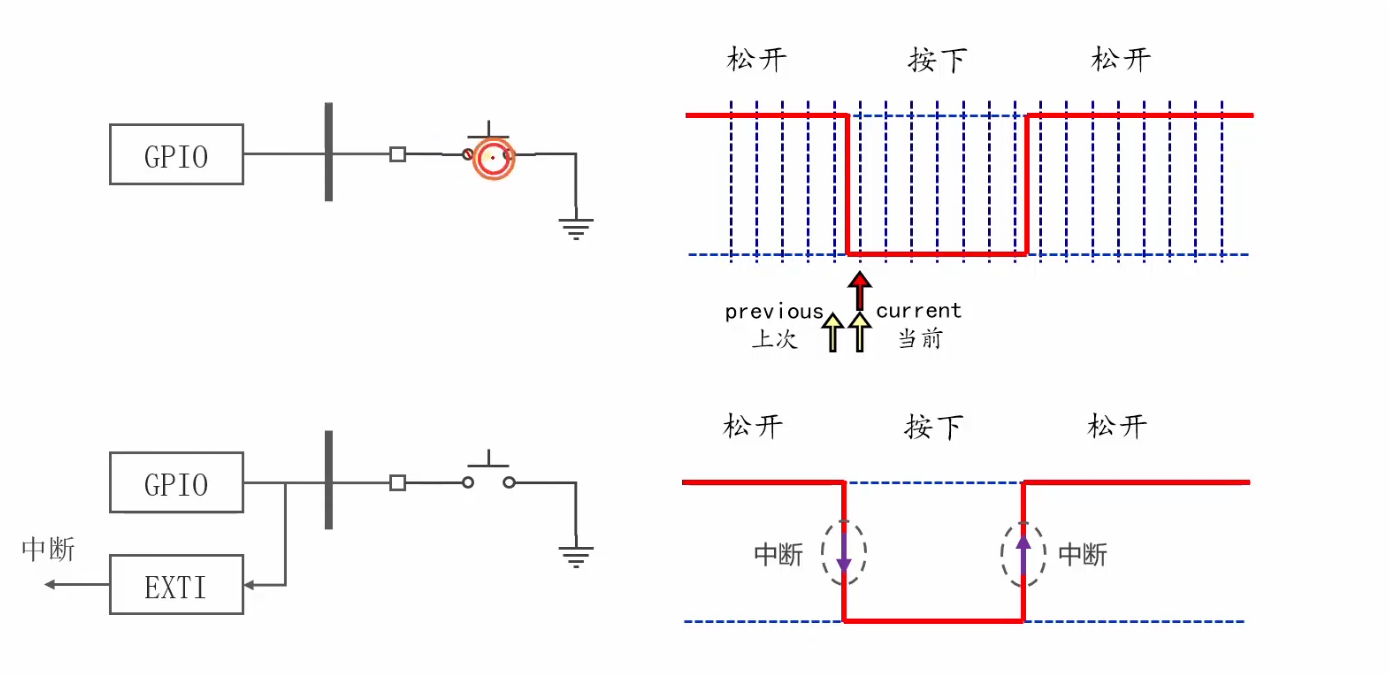

1.按键对比
方式1（图上）：通过GPIO读取高低电平分别保存在previous和current中在while中不断循环比较，两个不相等时说明按键被按下。
方式2 (图下) ：按键按下时会产生一个下降沿，松开时会产生一个上升沿通过EXTI来识别产生中断，在中断响应函数中执行相关任务。
2.例子
按键连接到某 GPIO 引脚（如 PA0），配置 PA0 为输入模式并连接到 EXTI 线 0。通过 EXTI_RTSR/EXTI_FTSR 设置触发边沿（如下降沿触发），使能 EXTI_IMR 中断屏蔽。当按键按下，GPIO 电平变化经 EXTI 线 0 触发中断，NVIC 响应后执行中断服务程序（如处理按键动作），避免 CPU 轮询，节省资源。总之，EXTI 模块通过监测外部信号变化，按配置产生中断或事件，实现对外部事件的快速响应，是 STM32 高效处理异步事件的重要机制。
三、线的内部结构与工作流程

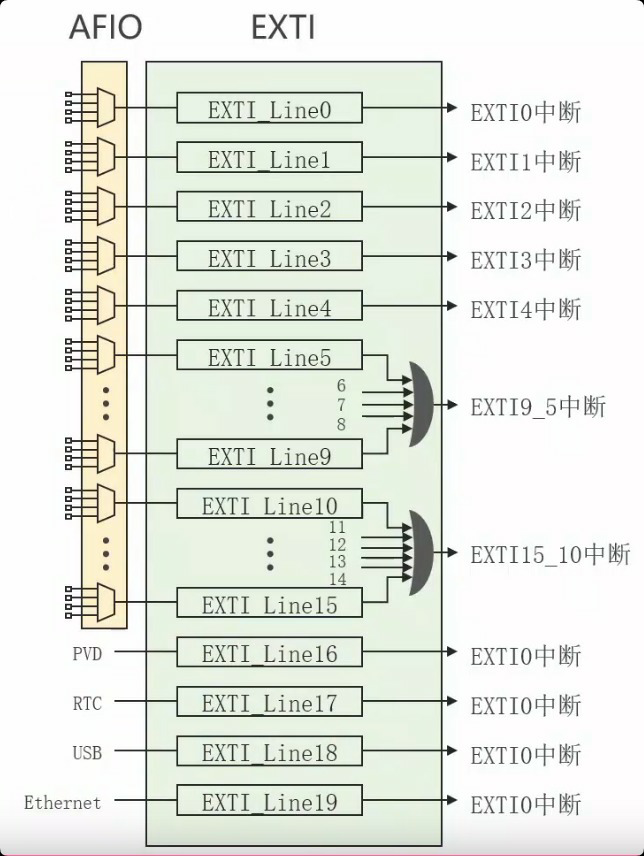

1.线的概念
- GPIO 引脚映射：GPIO有16条EXTI的线（EXTI线0-16）刚好对应PAPB的16个引脚，每个 GPIO 引脚（如 PA0、PB0、PC0 等）均可连接到一条 EXTI 线（如 EXTI 线 0）。同一 EXTI 线可对应多个引脚，但信号传输由 AFIO（复用功能输入输出）配置决定，同一时刻仅一路信号有效（如EXTI_Line0选择了PA0就不能选择PB0，PC0了）。
- 其他外设连接：除 GPIO 外，部分外设（如 PVD、RTC、USB 等）也连接到特定 EXTI 线（如 EXTI 线 16 - 19），实现对特殊事件的监测。
- EXTI 线 0 - 15：对应 GPIO 引脚（如 EXTI 线 0 对应 PA0、PB0、PC0 等）。
- EXTI 线 16 - 19：连接特殊外设（如 EXTI 线 16 对应 PVD 输出，EXTI 线 17 对应 RTC 闹钟事件）。

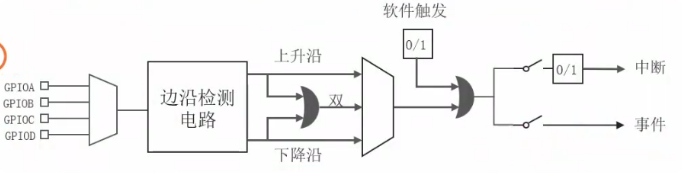

2.线的内部结构与工作流程
- 边沿检测电路：
输入信号先经过边沿检测电路，可配置为检测上升沿、下降沿或双边沿（月牙形为或门）。例如，按键按下（下降沿）或松开（上升沿）时，电路检测到电平变化。 - 中断与事件路径：
- 中断路径：检测到的信号经中断屏蔽寄存器（可配置使能 / 禁止中断），若允许中断，则向 NVIC 发送中断请求。NVIC 根据优先级决定是否响应，响应后执行中断服务程序。
- 事件路径：产生脉冲信号，用于触发其他外设（如定时器输入捕获），不涉及 NVIC，仅作硬件触发。
- 寄存器配置：
通过上升沿触发寄存器（EXTI_RTSR）、下降沿触发寄存器（EXTI_FTSR）、中断屏蔽寄存器（EXTI_IMR）、事件屏蔽寄存器（EXTI_EMR）等，可灵活设置触发方式及中断 / 事件使能状态。
4.软件触发：通过向寄存器写1就可以触发一次中断。
五、常见问题与解决方案
1. 中断不触发
- 检查项：
- GPIO模式是否正确（需配置为输入）
- AFIO时钟是否使能（
RCC_APB2Periph_AFIO） - EXTI线是否绑定到正确的GPIO（
AFIO_EXTICRx） - NVIC是否启用对应中断通道
2. 中断频繁误触发
- 可能原因：
- 未在ISR中清除挂起标志（必须写
EXTI->PR = EXTI_PR_PRx） - 硬件干扰（添加RC滤波或磁珠）
- 触发方式配置错误（如悬空引脚配置为双边沿）
- 未在ISR中清除挂起标志（必须写
3. 多路复用冲突
- 现象：配置PA0和PB0到同一EXTI Line后，仅其中一个有效。
- 解决：同一时间只能有一个GPIO绑定到特定EXTI Line。
六、EXTI模块的时序
1. 使能相关时钟
GPIO 时钟使能：
若使用 GPIOA、GPIOB 等端口，需通过 RCC_APB2PeriphClockCmd 使能对应时钟。例如，使用 PA 口时：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);AFIO 时钟使能：
配置 EXTI 与 GPIO 引脚连接时，需使能 AFIO（复用功能输入输出）时钟：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);2. 配置 GPIO 为输入模式
将目标引脚（如 PA0）配置为输入模式（上拉、下拉或浮空输入）。以 PA0 上拉输入为例：
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 上拉输入，根据实际需求选择模式
GPIO_Init(GPIOA, &GPIO_InitStructure);3. 配置 EXTI 线
选择 EXTI 线：
如 GPIO_Pin_0 对应 EXTI_Line0，使用 GPIO_EXTILineConfig 关联引脚与 EXTI 线：
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); // PA0 关联到 EXTI_Line0设置触发方式：
上升沿触发：
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line = EXTI_Line0;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; // 中断模式，非事件模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; // 上升沿触发，可改为 Falling（下降沿）或 Rising_Falling（双边沿）
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure);4. 配置 NVIC（中断优先级）
设置中断优先级分组：
例如，选择分组 2（2 位抢占优先级，2 位子优先级）：
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);配置具体中断通道：
以 EXTI0 中断为例：
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; // EXTI0 中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; // 抢占优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; // 子优先级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);5. 编写中断服务程序
定义中断服务函数：
例如，EXTI0 的中断服务函数：
void EXTI0_IRQHandler(void) {
if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
// 处理中断逻辑，如按键动作
// ...
EXTI_ClearITPendingBit(EXTI_Line0); // 清除中断标志位
}
}时序总结
- 时钟使能：先使能
GPIO和AFIO时钟，为后续配置准备硬件基础。 - GPIO 配置：将引脚设为输入模式，确保能正确读取外部信号。
- EXTI 配置：关联引脚与 EXTI 线，设置触发方式，使能 EXTI 线。
- NVIC 配置：确定中断优先级，使能中断通道，让 CPU 能响应 EXTI 中断。
- 中断处理：在中断服务程序中处理具体逻辑，并清除标志位，避免重复触发。
通过以上步骤，可完整实现基于 STM32 EXTI 模块的外部信号中断响应时序，确保系统对外部事件（如按键按下、传感器信号变化）的及时处理。
七、基于STM32的EXTI模块核心总结
一、EXTI模块架构
-
EXTI Line分配
- Line0~Line15： EXTI 线 0 - 15：对应 GPIO 引脚（如 EXTI 线 0 对应 PA0、PB0、PC0 等）。 EXTI 线 16 - 19：连接特殊外设（如 EXTI 线 16 对应 PVD 输出，EXTI 线 17 对应 RTC 闹钟事件）。
-
- GPIO绑定：每条Line可配置到任意GPIO端口的同一Pin号（如Line0可绑定PA0、PB0等）。
- 中断独立：每条Line对应独立的中断服务函数（如EXTI0_IRQHandler、EXTI1_IRQHandler）。
- Line16~Line19：专用系统事件
- Line16：PVD（电源电压检测）
- Line17：RTC闹钟
- Line18：USB唤醒
- Line19：以太网唤醒（仅互联型芯片支持）
- 组合中断：
- EXTI9_5：Line5~Line9共享同一中断服务函数（需在代码中判断触发源）。
- EXTI15_10：Line10~Line15共享同一中断服务函数。
-
边沿检测电路
- 触发方式：
- 上升沿（↑）、下降沿（↓）、双边沿（↑↓）可选。
- 通过寄存器
EXTI_RTSR（上升沿）和EXTI_FTSR（下降沿）配置。
- 软件触发：
- 直接写寄存器
EXTI_SWIER可模拟硬件触发，用于调试或强制中断。
- 直接写寄存器
- 触发方式：
二、中断与事件的区别
| 特性 | 中断(Interrupt) | 事件(Event) |
|---|---|---|
| 触发对象 | CPU（需执行中断服务程序） | 外设（如DMA、ADC自动触发） |
| 响应方式 | 通过中断向量表跳转到ISR | 硬件直接联动（无需CPU干预） |
| 应用场景 | 按键处理、紧急状态响应 | 同步ADC采样、定时器自动触发 |
| 标志清除 | 需手动清除挂起标志（EXTI_PR） | 自动清除 |
三、GPIO与EXTI的连接
- 多路复用机制：
- 每个GPIO的Pin号通过
AFIO_EXTICRx寄存器动态绑定到对应EXTI Line。 - 冲突限制：同一EXTI Line同一时间只能绑定一个GPIO端口（如PA0和PB0不能同时绑定Line0）。
- 每个GPIO的Pin号通过
- 输入模式要求：
- GPIO需配置为浮空输入、上拉输入或下拉输入（根据硬件设计选择）。
四、按键触发时序示例
- 按键按下（下降沿触发）：
- GPIO电平从高→低 → 边沿检测电路触发中断 → 挂起标志置位。
- 中断处理：
- CPU执行
EXTIx_IRQHandler，处理逻辑后必须清除挂起标志（写EXTI_PR）。
- CPU执行
- 按键释放（上升沿触发，若配置为双边沿）：
- GPIO电平从低→高 → 再次触发中断。
五、关键配置步骤
- GPIO初始化：设为输入模式（上拉/下拉根据硬件设计）。
- EXTI Line绑定：通过
AFIO_EXTICRx寄存器绑定GPIO到指定Line。 - 触发方式配置：选择边沿类型（上升沿/下降沿/双边沿）。
- 中断使能：开启NVIC中断通道，设置优先级。
六、常见问题与解决
- 中断不触发：检查AFIO时钟是否开启、GPIO模式是否正确、NVIC是否配置。
- 中断频繁误触发：添加硬件消抖（RC滤波）或软件消抖（延时检测）。
- 标志未清除：导致中断持续触发，需在ISR中写
EXTI_PR清除标志。
七、总结
EXTI模块是STM32的“外部信号感知中枢”：
- 通过20条独立线路（互联型）实时检测GPIO或系统事件。
- 灵活配置触发条件，实现高效的事件驱动响应。
- 硬件级联动（事件）与软件级响应（中断）结合，满足复杂场景需求。
