ATR2660：卫星导航高增益低噪声放大器芯片数据手册

ATR2660是一颗卫星导航高增益低噪声射频放大器芯片。采用2级放大器的结构设计，具有28dB高增益和0.85dB的低噪声系数，噪声系数直接关系天线搜星性能。

为中国BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS和欧盟的GALILEO导航系统应用而专门设计的。

芯片支持3.3V至5V宽电源供电。芯片采用2.1mmX2.3mm×1mm的SOT封装，符合RoHS规范。

特性

• 支持BDS、GPS、GALILEO、GLONASS等L1频段的多个卫星导航系统；
• 典型噪声系数：0.85dB；
• 二级放大器结构；
• 典型功率增益：30dB@5V；28dB@3.3V
• 典型输入P1dB：-18dBm@3.3V；
• 工作频率：1550MHz～1615MHz；
• 典型工作电流：12.7mA@3.3V;
• 宽供电电压范围：3.3V~5V;
• 所有管脚支持ESD保护
• 内部集成的50Ω输出匹配电路；

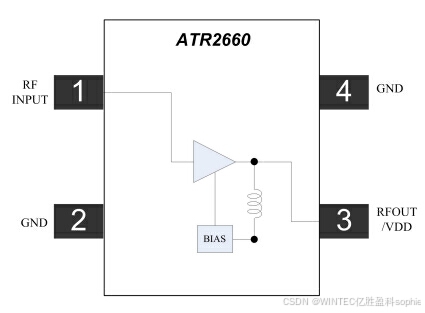

• 4PIN小封装设计；

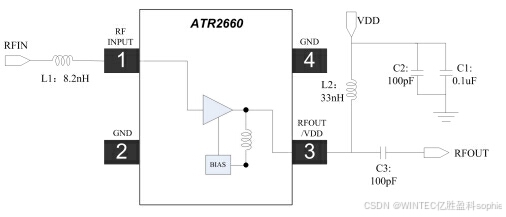

• 超简天线方案0外围器件

应用

• 导航设备
• 可穿戴式设备
• 内置天线
• 外置天线
• 定位功能移动设备
• 个人导航仪
• 集成GPS的手机
• 笔记本/PAD
