双平衡混频器工作原理介绍

双平衡混频器的核心原理及工作流程解析：

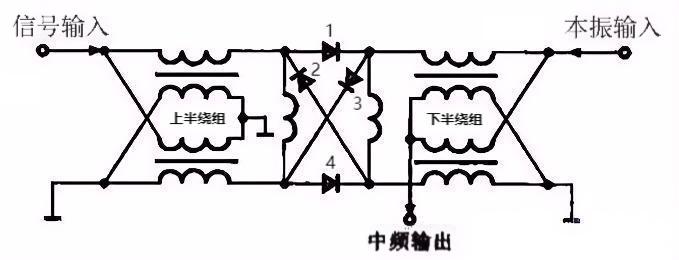

双平衡混频器核心结构​

• ​​环形二极管桥​​：4只二极管（1-4号）以环形对称布局连接，形成闭合环路。
• ​​差分变压器​​：
  • ​​信号输入变压器​​（左侧）：将单端射频信号（RF In）转换为差分信号（相位相反的两路）。
  • ​​本振输入变压器​​（右侧）：将本振信号（LO In）注入二极管桥的驱动端。
• ​​中频输出网络​​（下方）：通过电感、电容（LC）滤波提取差频信号（IF Out）。​

---

 二极管的核心作用​​

1. ​​非线性混频机理​​
   二极管作为非线性元件，在正向偏置时呈现指数型伏安特性。当信号输入（射频信号）与本振输入（高频载波）同时作用于二极管时，其非线性特性会导致两路输入信号的频率发生交叉调制（Cross-Modulation），产生​​和频（f_LO+f_RF）​​与​​差频（f_LO-f_RF）​​成分，实现频谱迁移。

2. ​​单向导通调控​​
   利用PN结单向导电性，二极管仅允许电流在正向偏置时通过，迫使混合信号的负半周被截断。这一特性可将双向交流信号转化为单向脉动电流（如包络检波），便于后续中频信号的提取。

3. ​​本振注入增强​​
   在本振输入端，二极管通过导通阈值电压的调节（约0.3-0.7V），可优化本振信号的注入效率，确保混频过程具有足够的驱动强度。

---

​​电感的核心作用​​

1. ​​LC谐振选频网络​​
   电感与电容（图中隐含）构成​​并联谐振回路​​，其谐振频率由公式确定。该回路通过调整电感值精准选择​​差频信号（f_IF = f_LO - f_RF）​​作为中频输出，抑制其他频率分量（如和频、谐波）。

2. ​​高频阻抗匹配​​
   电感的高频感抗特性（）使其在混频器输出端形成​​低通滤波网络​​：对高频本振信号呈现高阻抗（阻碍通过），而对中频信号呈现低阻抗，实现信号分离。

3. ​​能量暂态缓冲​​
   在混频过程中，电感通过磁能存储（）平滑电流突变，降低因二极管开关动作引起的脉冲噪声（如本振泄漏干扰），提升输出信号的信噪比。

---

​​系统级协同效应​​

• ​​二极管-电感耦合路径​​
  二极管输出的混合信号通过变压器（图中左侧线圈）耦合至电感网络，变压器通过磁感应完成阻抗变换（如4:1匝数比实现阻抗匹配），同时电感与电容组成的带通滤波器进一步提取纯净中频信号（IF Out）。

• ​​抗干扰设计​​
  电感通过磁屏蔽结构（图中未显式标注）抑制空间电磁干扰（EMI），确保本振信号与射频信号在混频过程中保持相位稳定性。

---

​​工作流程分步解析​​

​​1. 本振信号驱动二极管开关​​

• ​​本振变压器作用​​：将单端LO信号转换为​​差分驱动电压​​（LO+和LO-相位相反）。
• ​​二极管导通逻辑​​：
  • ​​LO正半周​​：二极管1和3导通（LO+ → D1 → D3 → LO-），形成上半桥通路。
  • ​​LO负半周​​：二极管2和4导通（LO- → D4 → D2 → LO+），形成下半桥通路。
  • 效果：二极管周期性切换导通路径，等效于一个高速极性反转开关。

​​2. 射频信号调制过程​​

• ​​信号变压器作用​​：将RF信号拆分为两路​​反相分量​​（RF+和RF-），分别加载至上下半绕组。
• ​​混频极性翻转​​：
  • 当LO正半周时，​​RF+​​通过D1-D3流向中频输出端。
  • 当LO负半周时，​​RF-​​通过D4-D2流向中频输出端，但极性被反向（因二极管桥路径反转）。
  • 数学表达：输出电流为，即实现两信号相乘。

​​3. 中频信号提取​​

• ​​差频生成​​：混频后频谱包含 ，通过LC滤波器选择差频 。
• ​​谐波抑制​​：环形结构的对称性自动抵消偶次谐波（如 ），输出频谱更纯净。

---

​​核心优势与特性​​

特性	双平衡混频器优势	传统单管混频器缺陷
​​本振泄漏抑制​​	LO信号在变压器中磁场抵消，泄漏<-30dBm	LO泄漏严重（>-10dBm）
​​动态范围​​	支持+20dBm输入（四管均摊功耗）	通常<+10dBm（单管过载）
​​端口隔离度​​	LO-RF隔离>35dB，IF-LO隔离>40dB	隔离度<20dB
​​谐波失真​​	偶次谐波抑制比>50dBc	谐波丰富，需额外滤波

---

​​典型参数示例​​

• ​​工作频率​​：LO频率1GHz，RF频率950MHz → 中频50MHz
• ​​变频损耗​​：6-8dB（含变压器损耗）
• ​​IP3（三阶截止点）​​：+25dBm（高线性度设计）
• ​​1dB压缩点​​：+15dBm（输入功率耐受能力）
