单层板结构SPH仿真算例

贾光辉老师《航天器结构超高速碰撞数值仿真》3.2节。

0.问题描述

一个直径为0.8cm的铝弹丸以3km/s的速度正撞击一个尺寸为6cm×6cm×0.3cm的铝质靶板。试分析弹丸对靶板所造成的损伤结果。

1.定义材料参数

 (1)定义本构模型参数

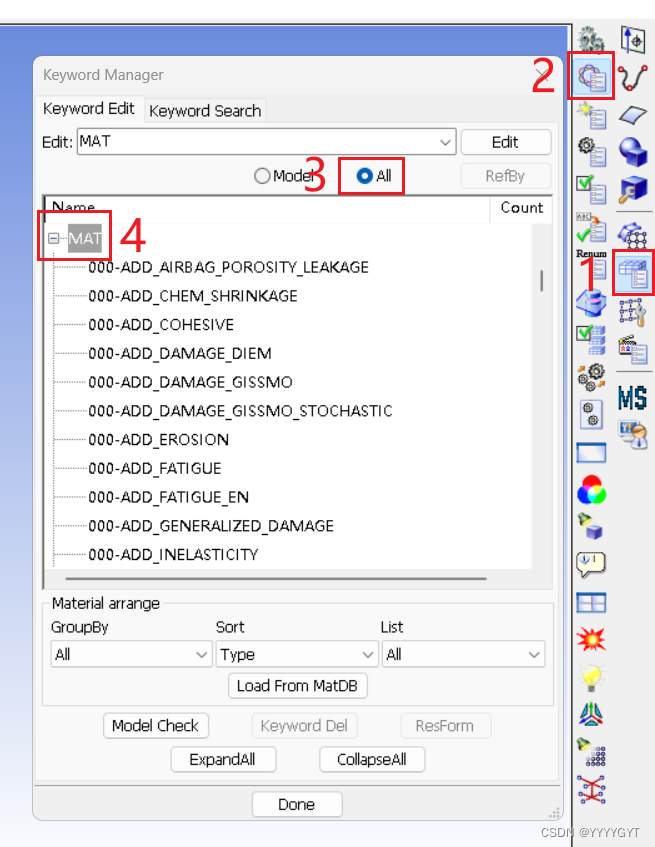

选择材料

 选择015-JOHNSON_COOK材料

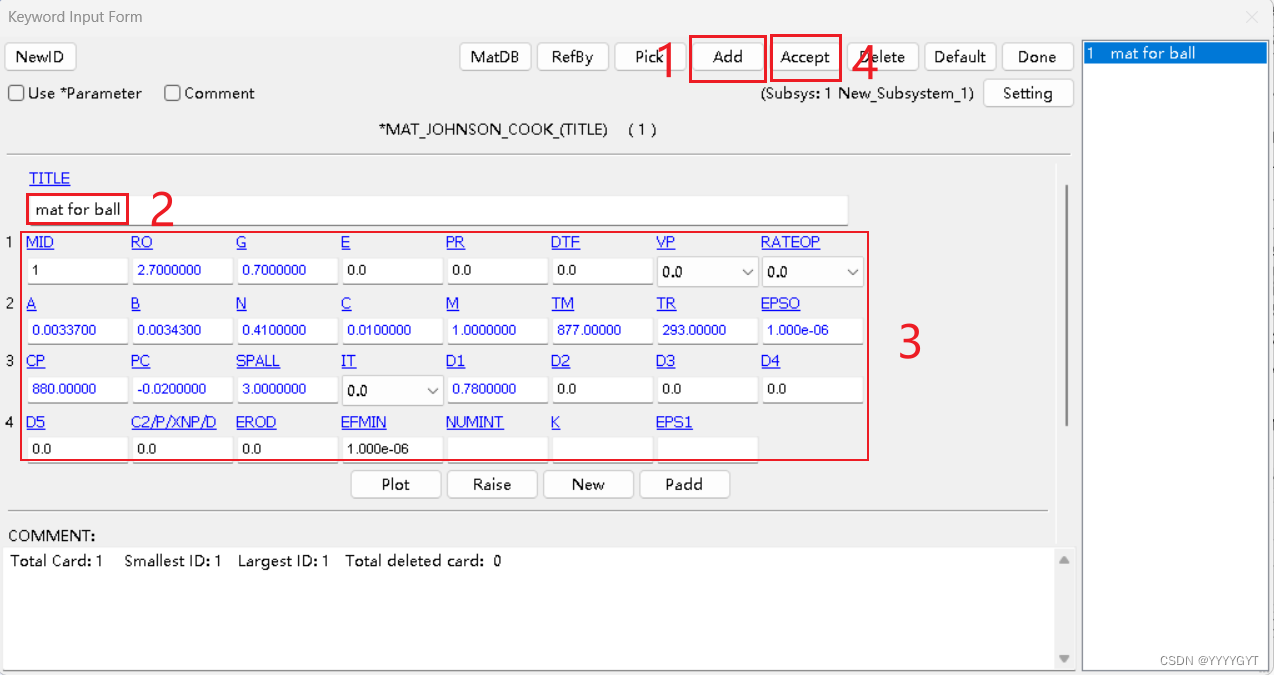

弹丸材料本构模型

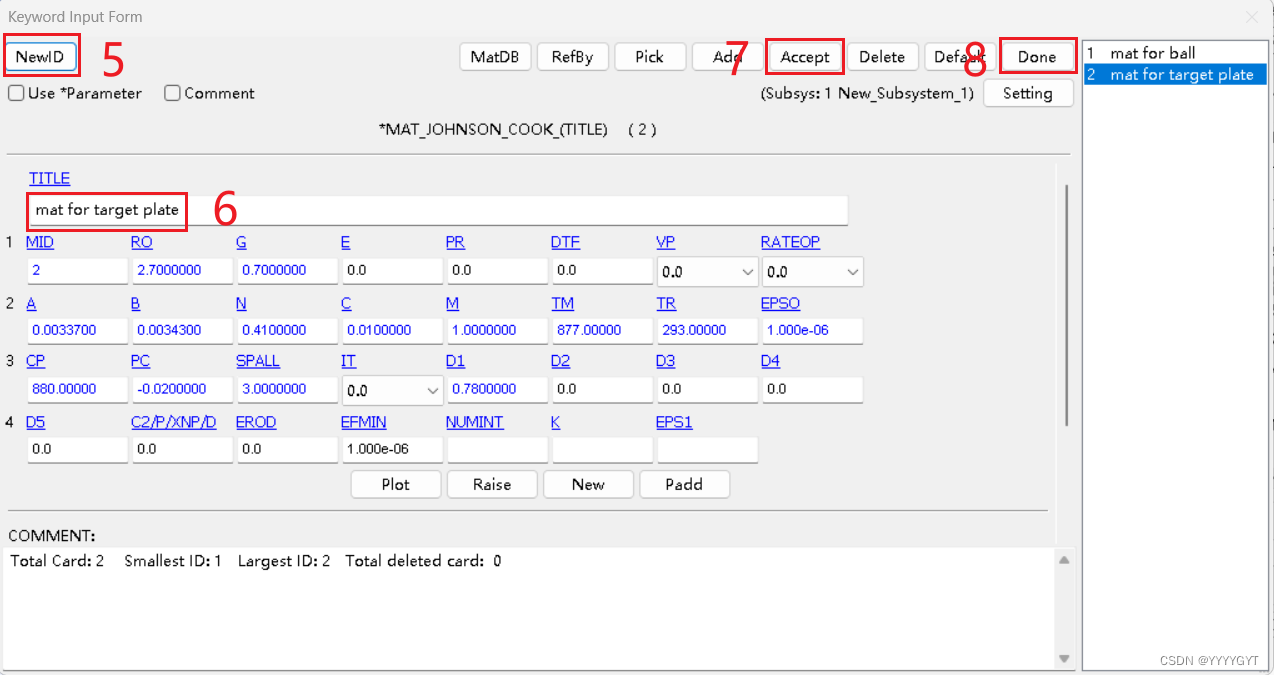

靶板材料本构模型

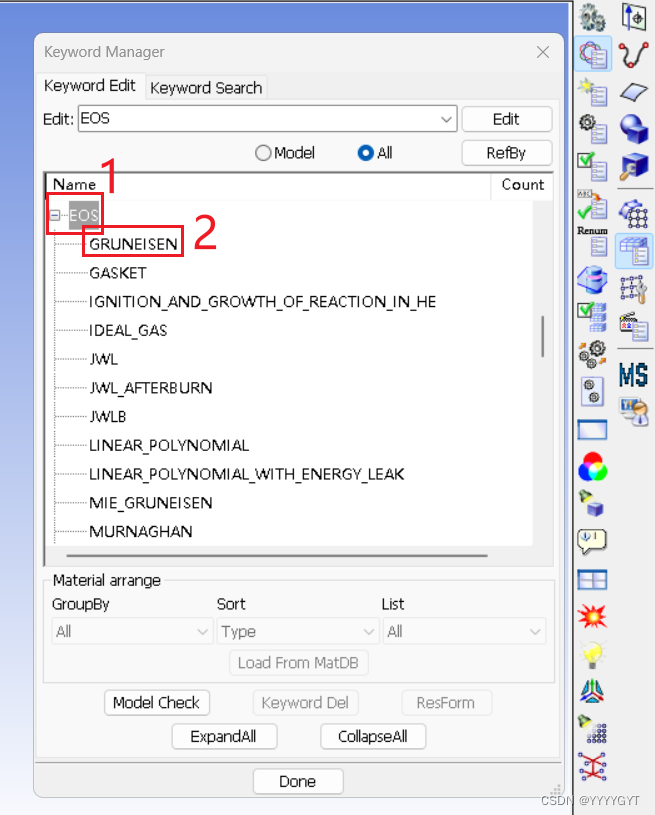

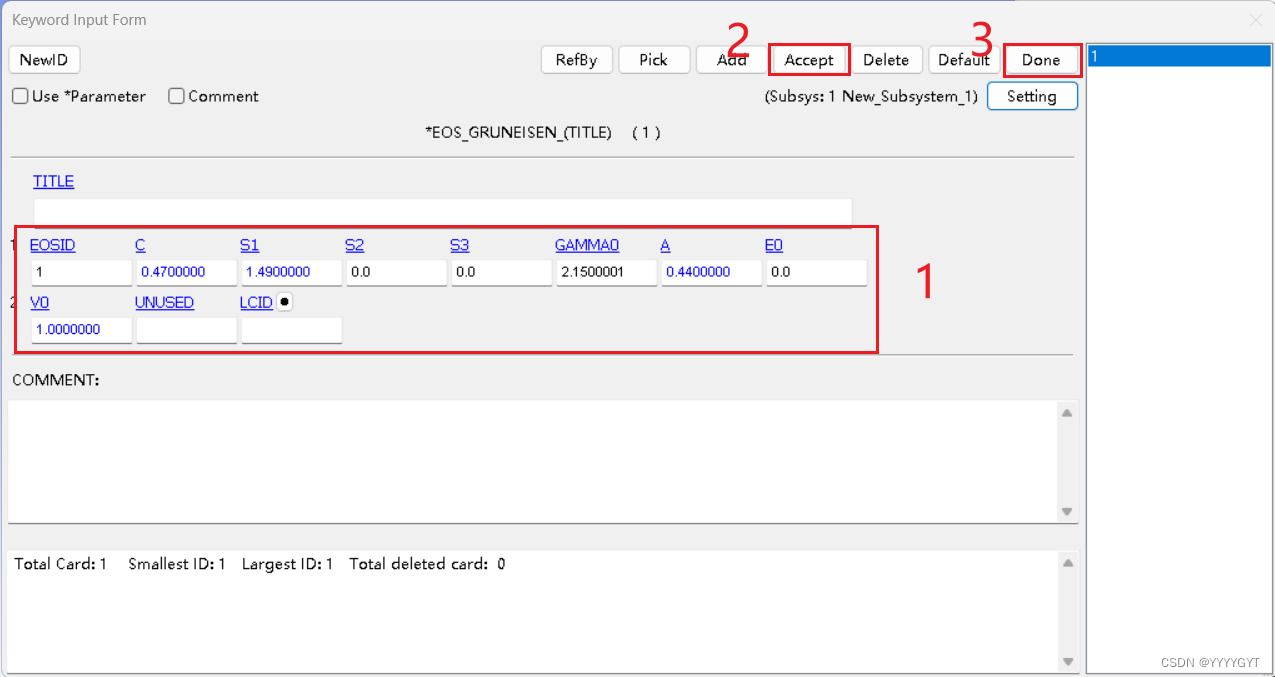

(2)定义状态方程参数

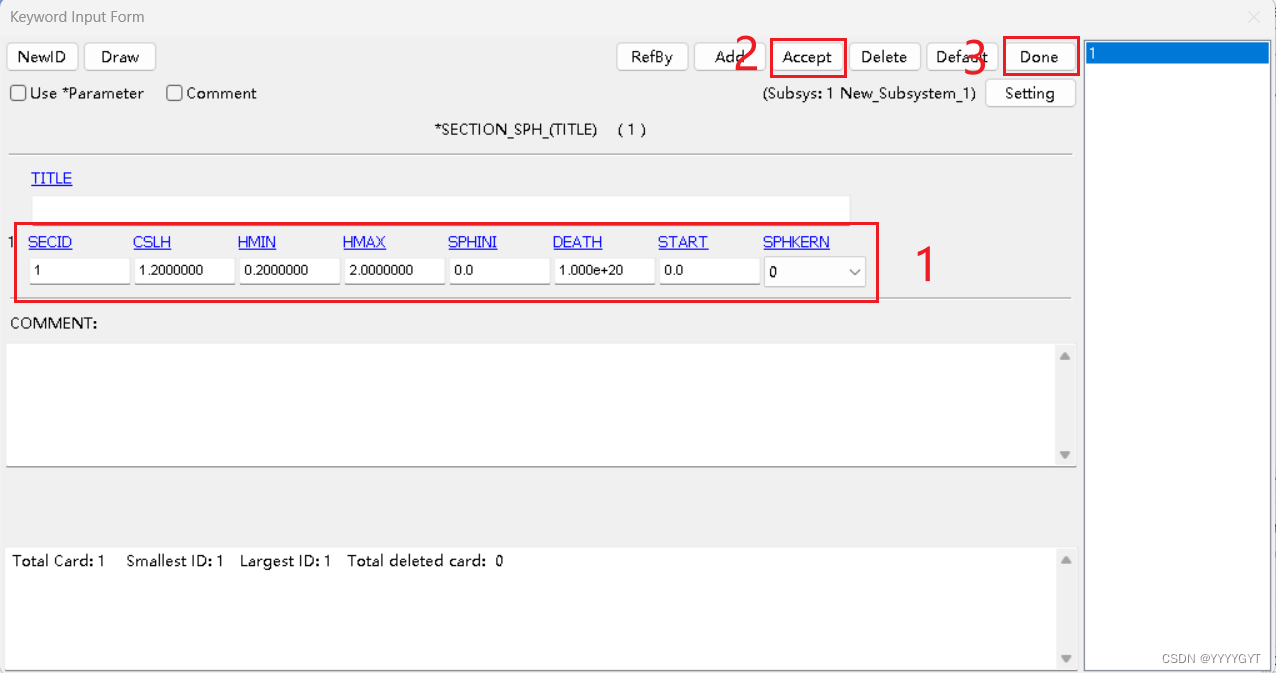

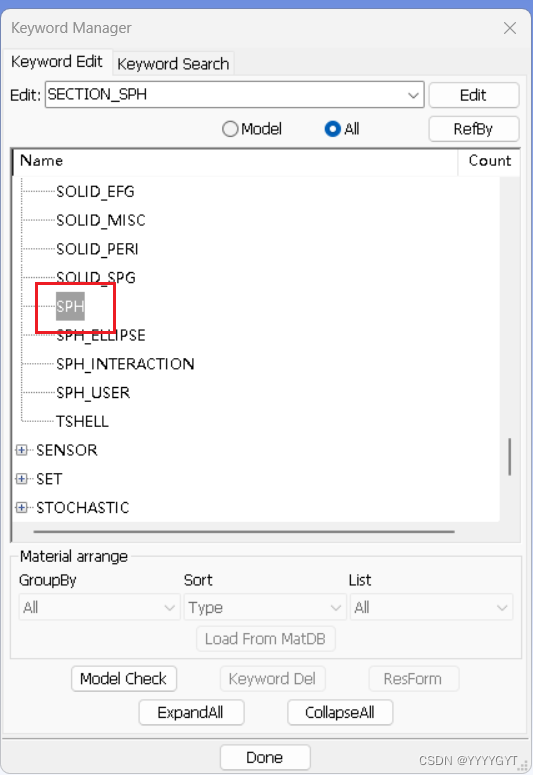

2.定义单元算法



3.创建有限元模型

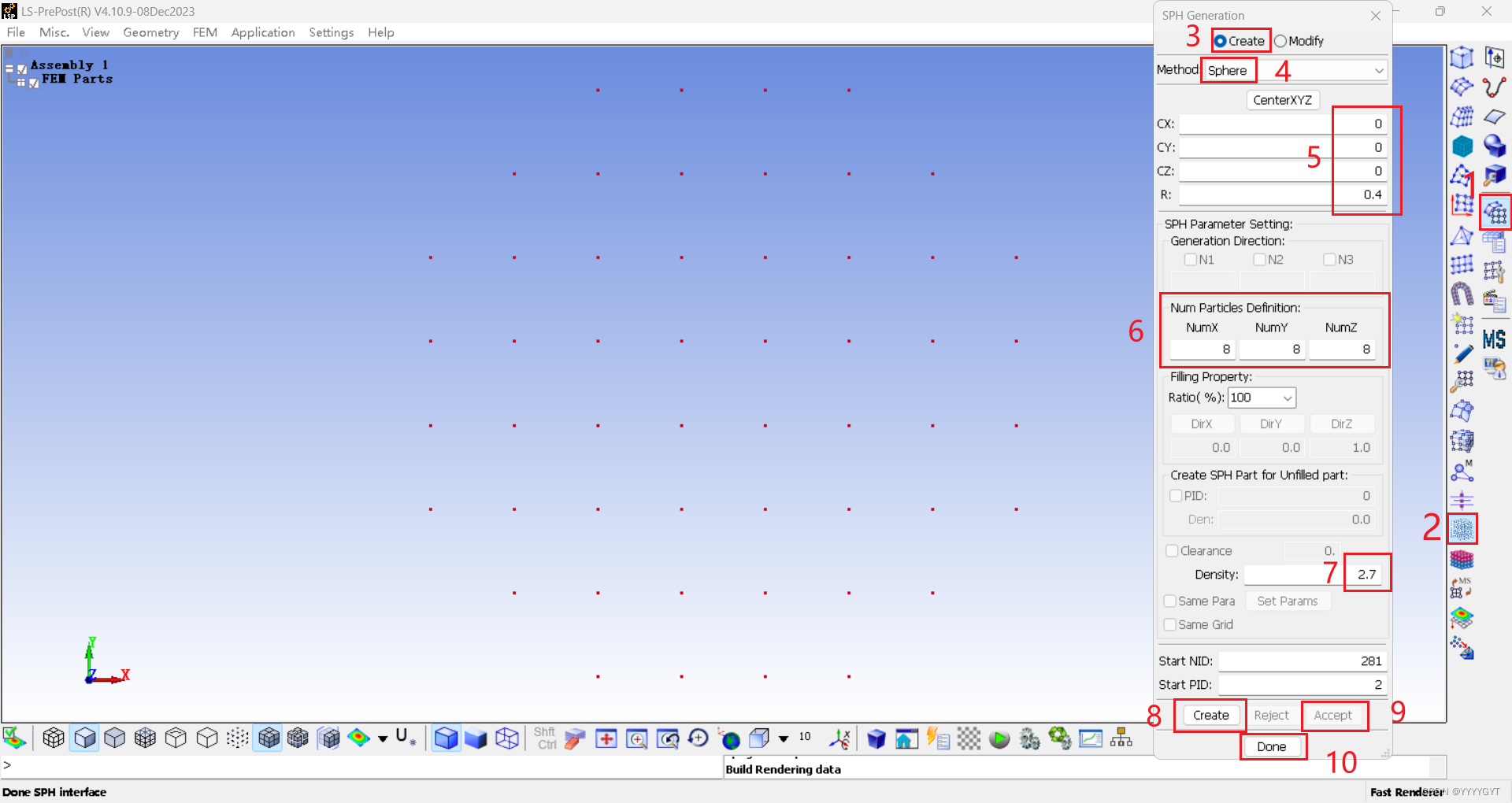

(1)创建弹丸SPH模型

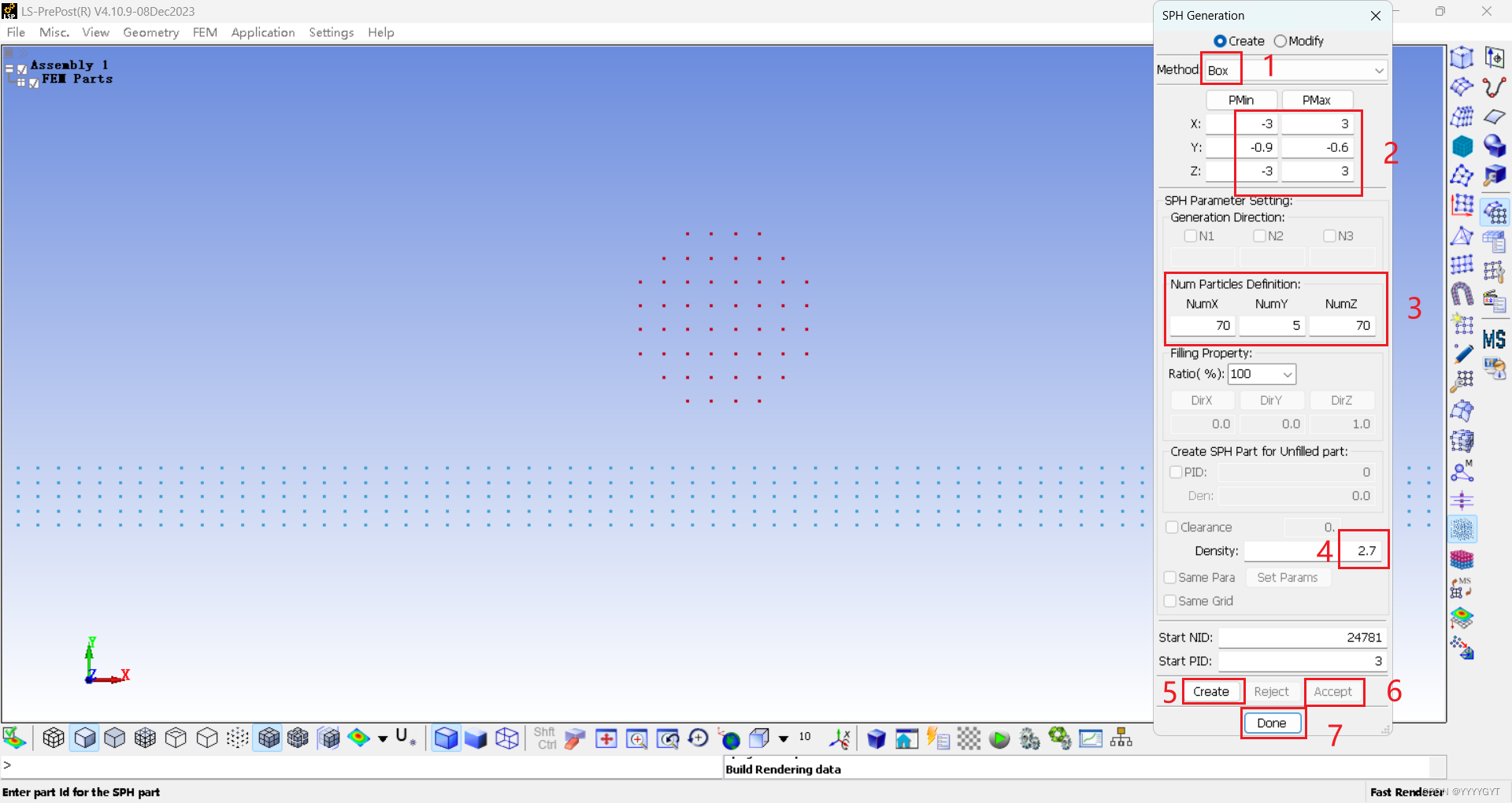

(2)创建靶板SPH模型

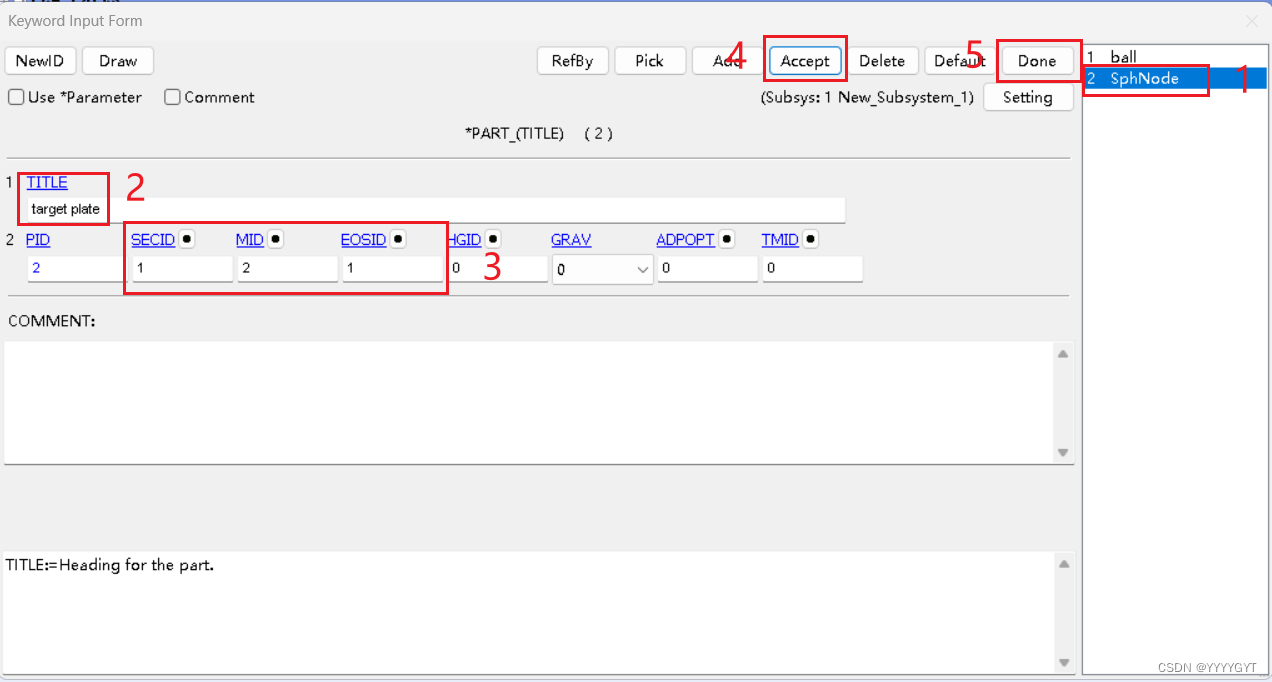

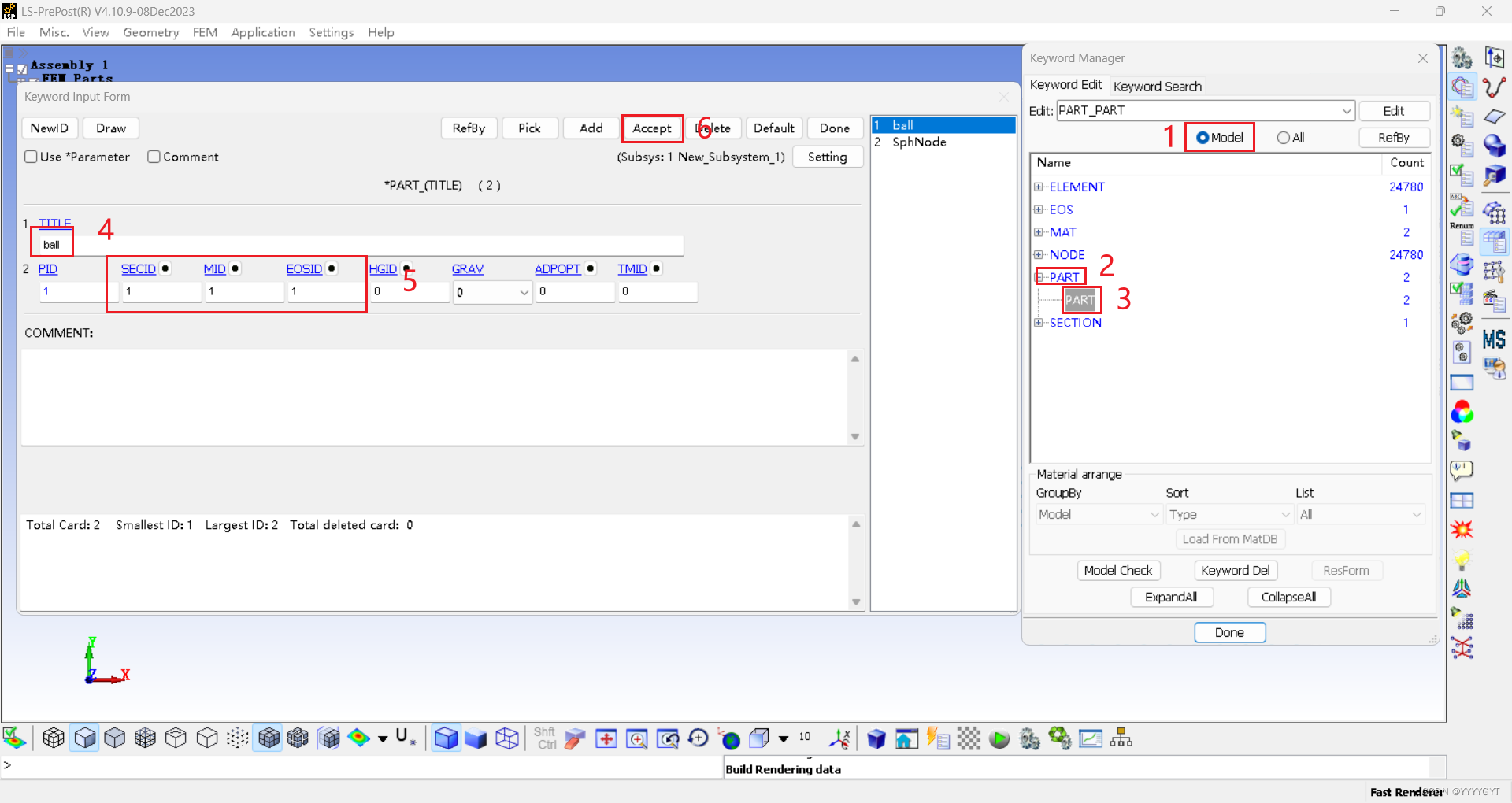

4.有限元模型与材料参数、单元算法的链接



5.定义初始条件

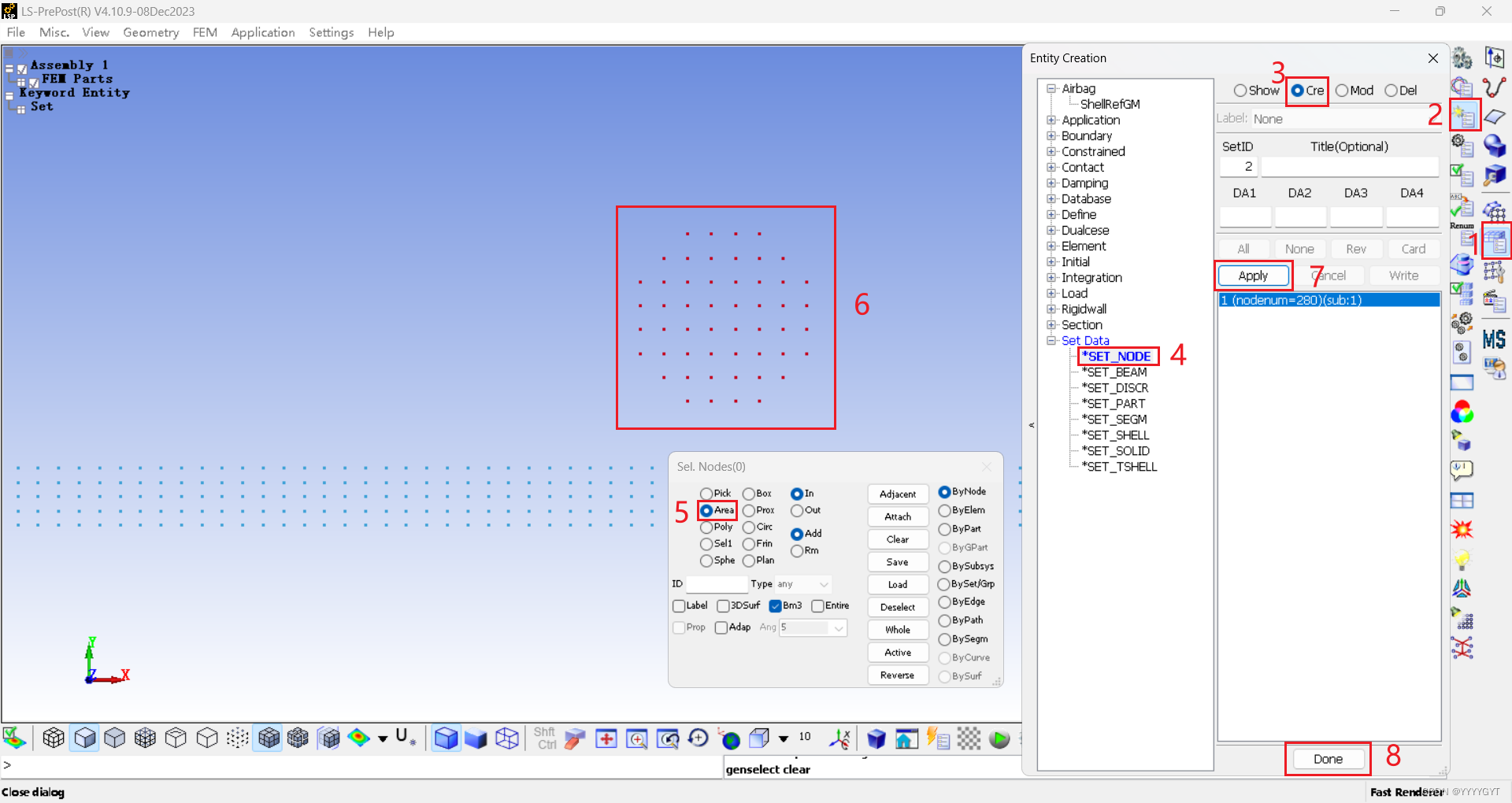

(1)创建弹丸节点集

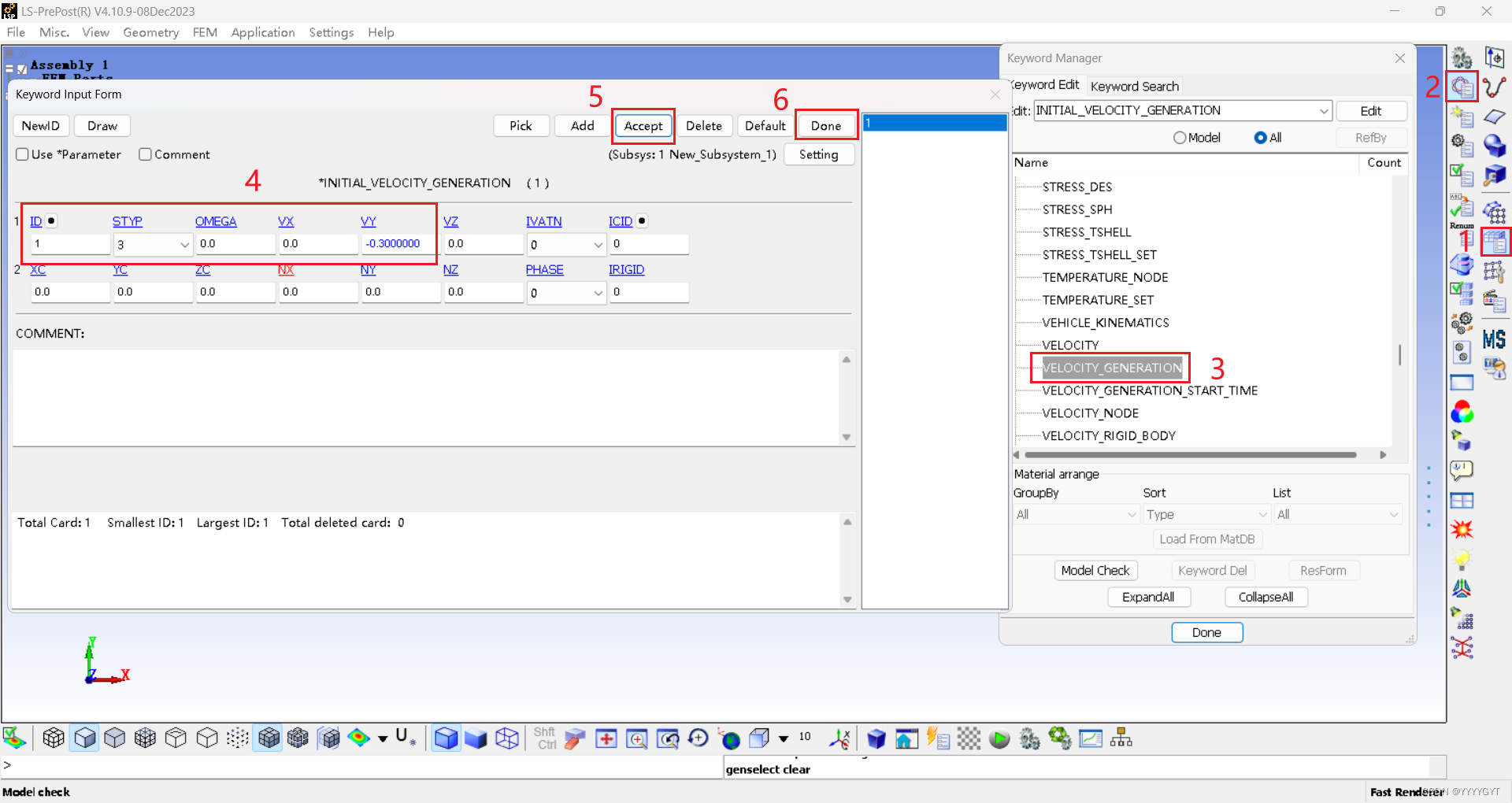

(2)赋予节点集初始速度

6.定义控制参数

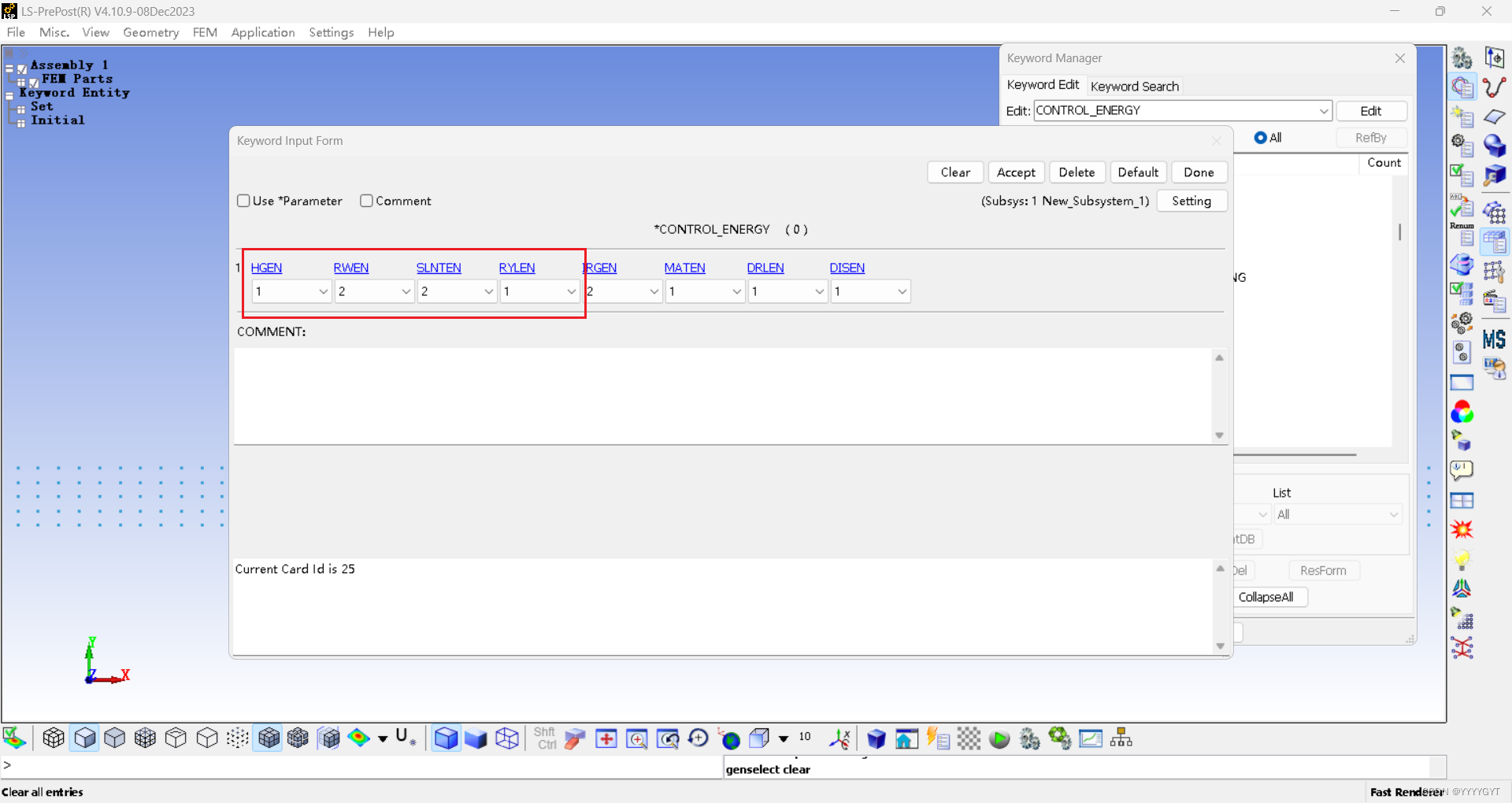

设置能量参数

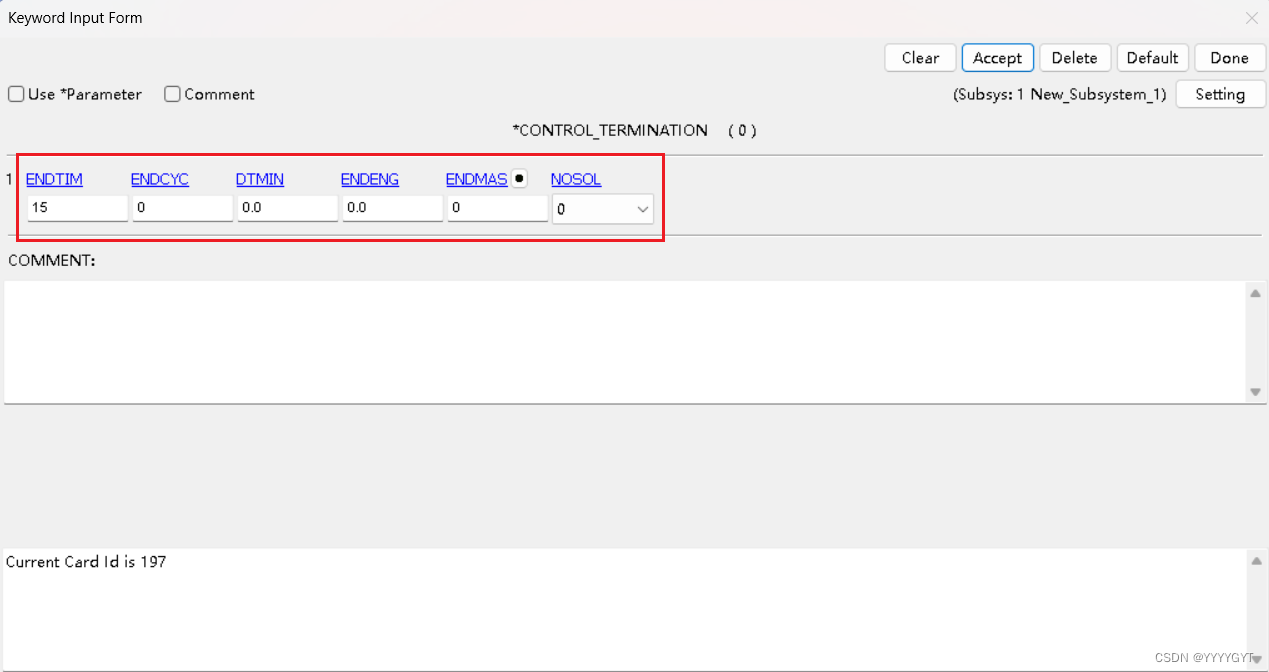

设置计算终止时间

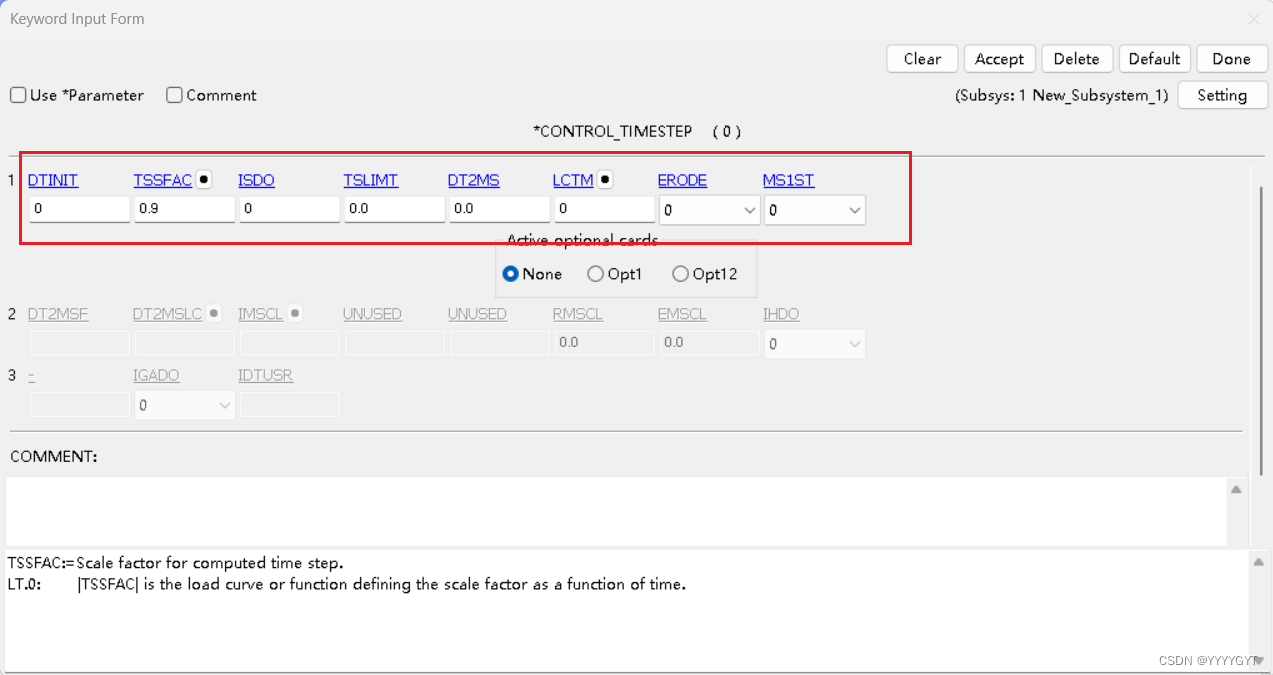

设置计算步长

7.定义二进制结果文件的输出

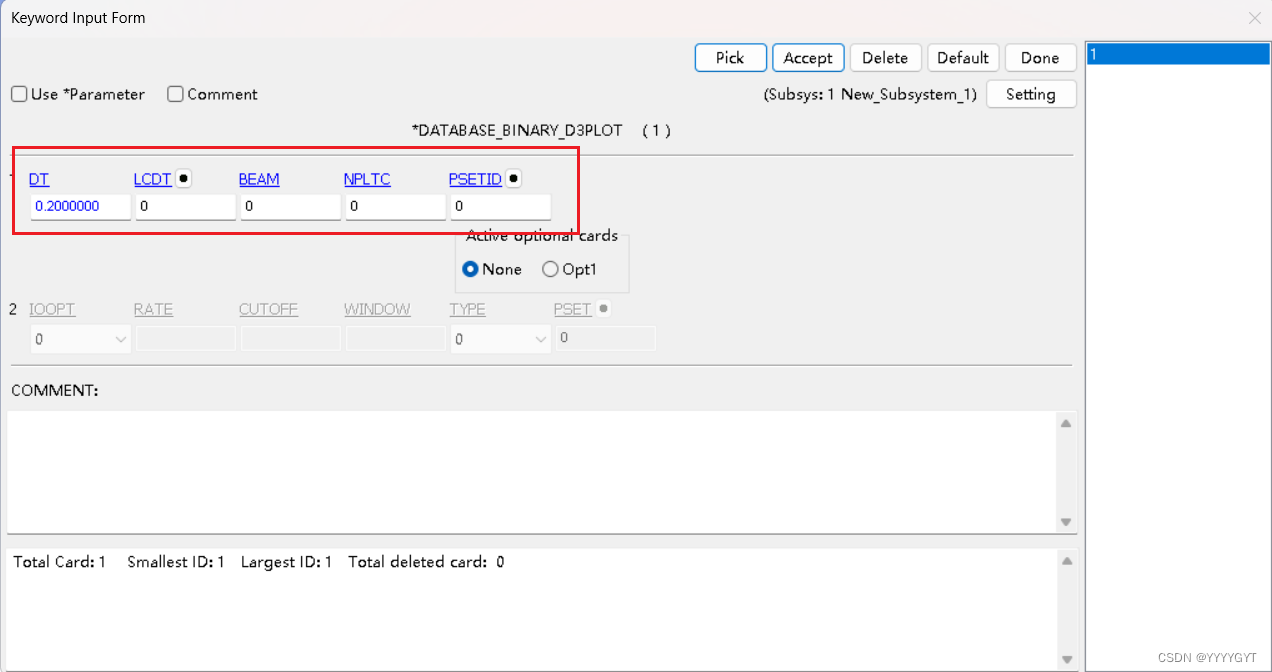

定义二进制结果文件输出时间间隔

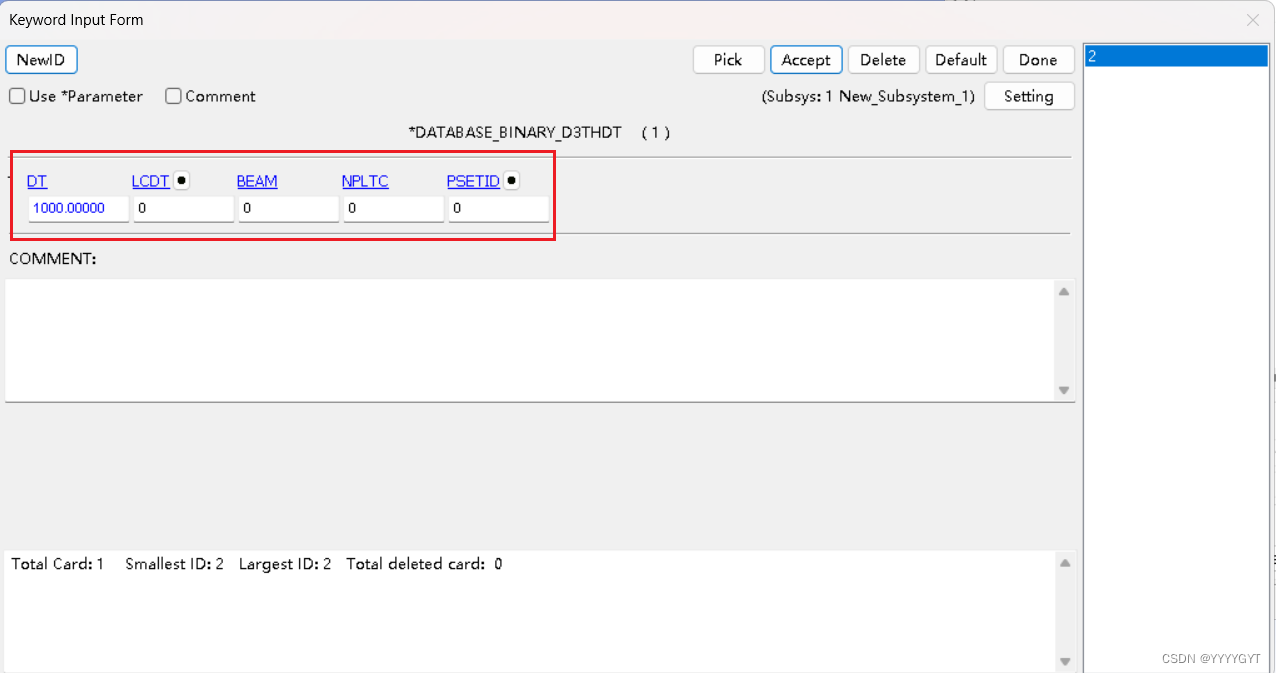

定义单元历史数据输出时间间隔

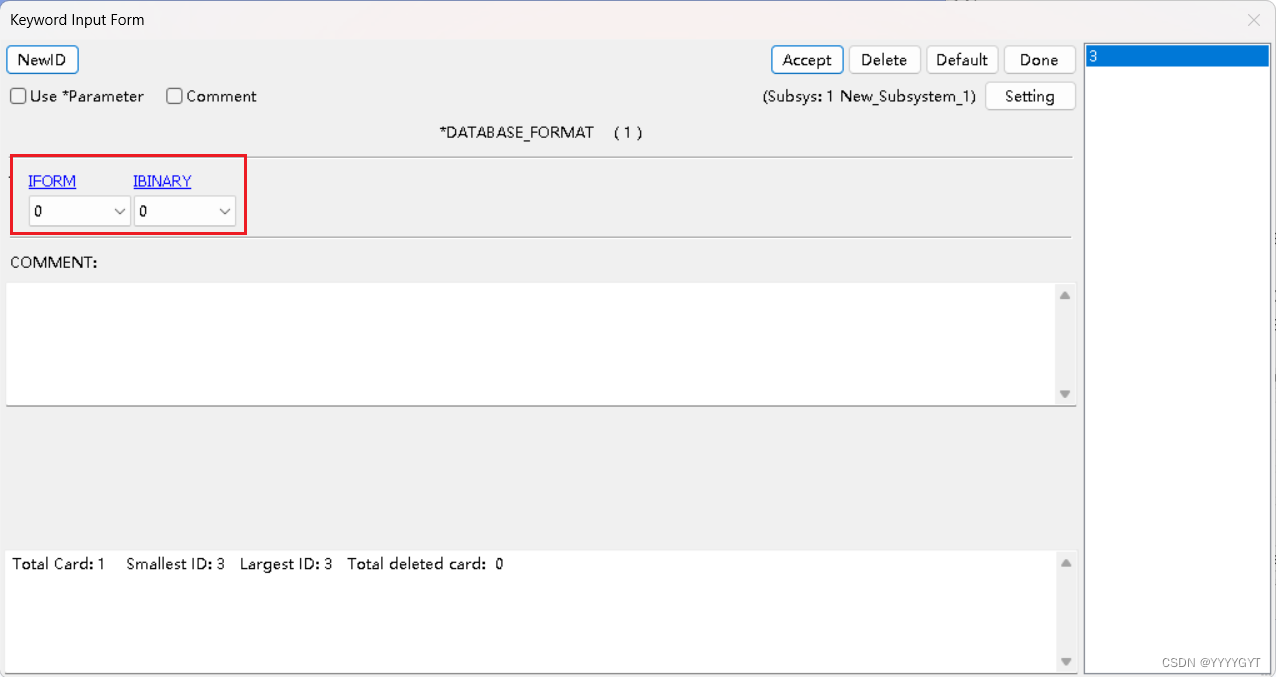

定义计算结果输出格式

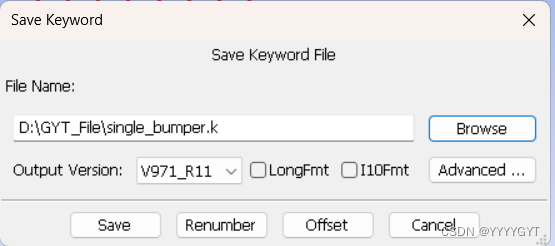

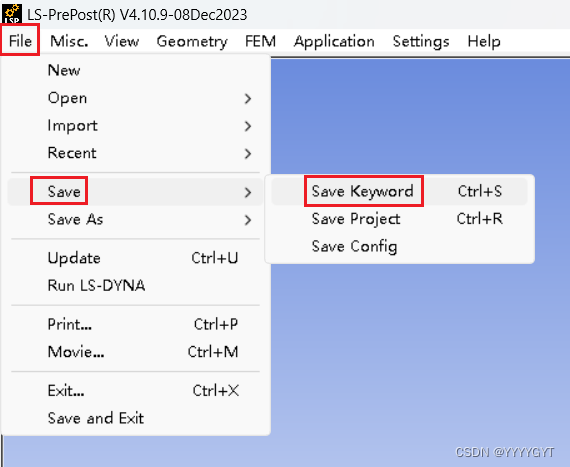

8.保存k文件

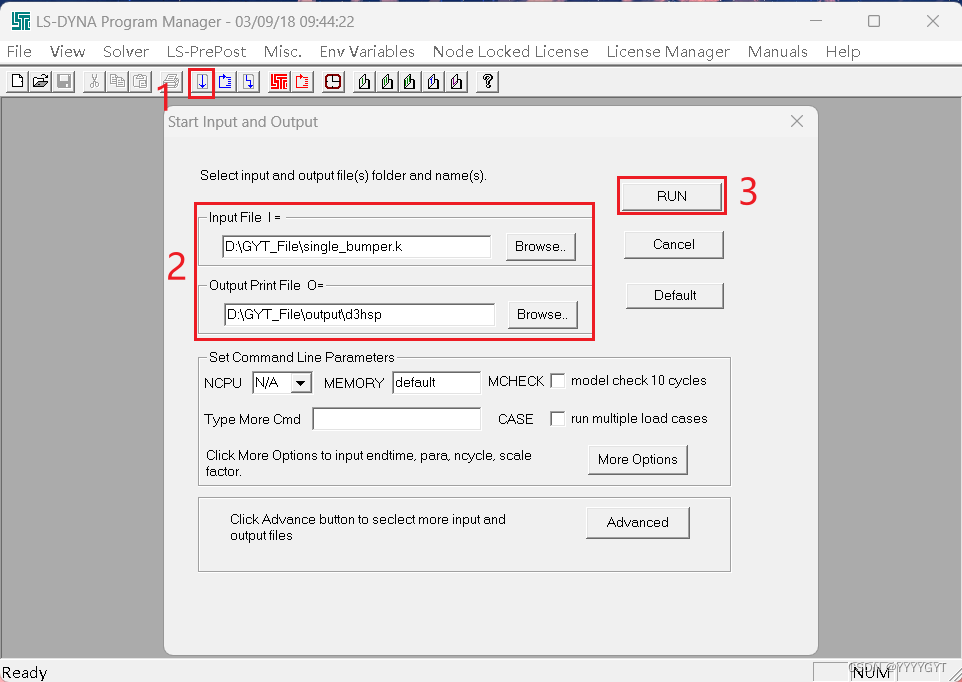

9.求解

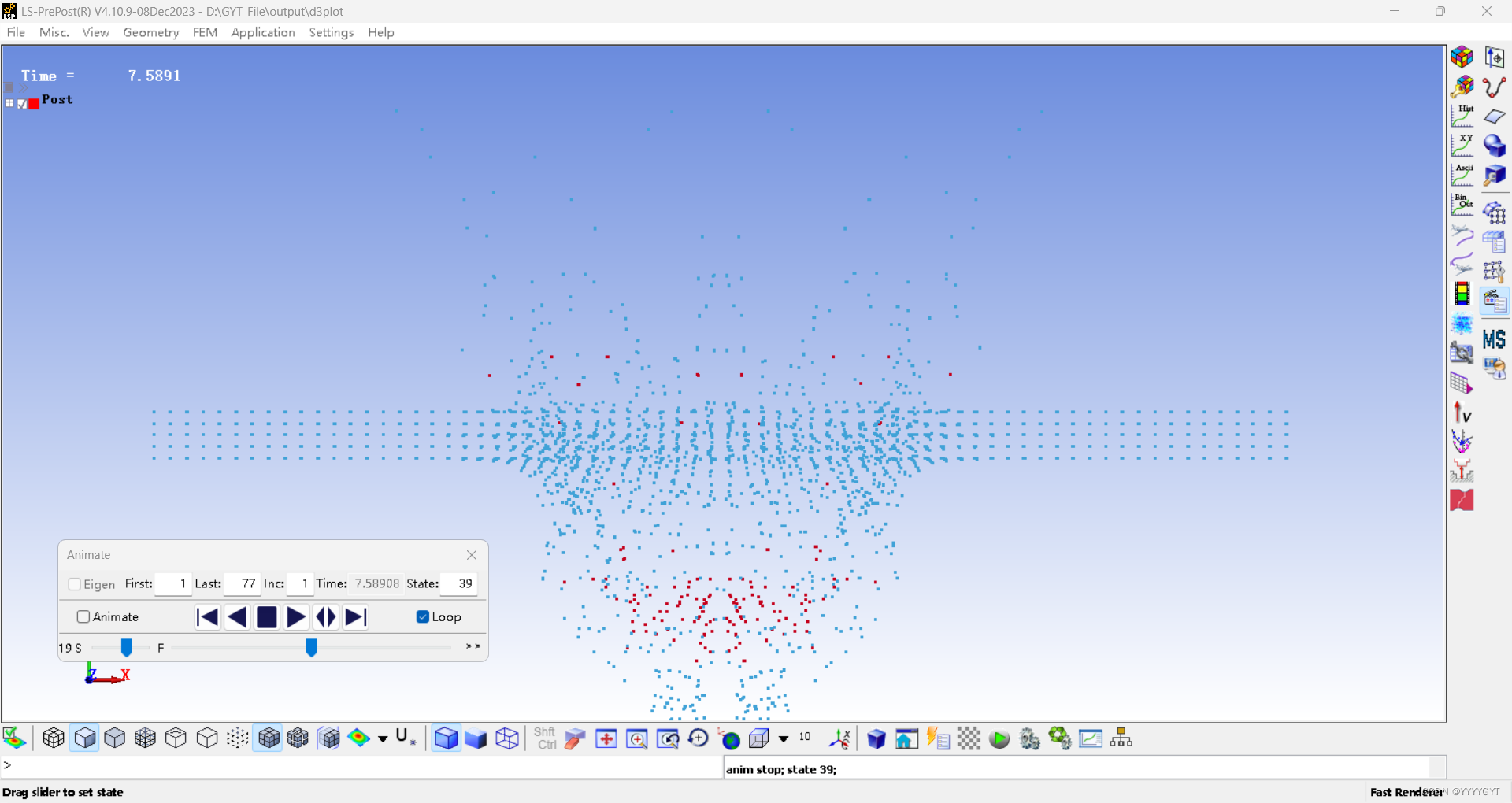

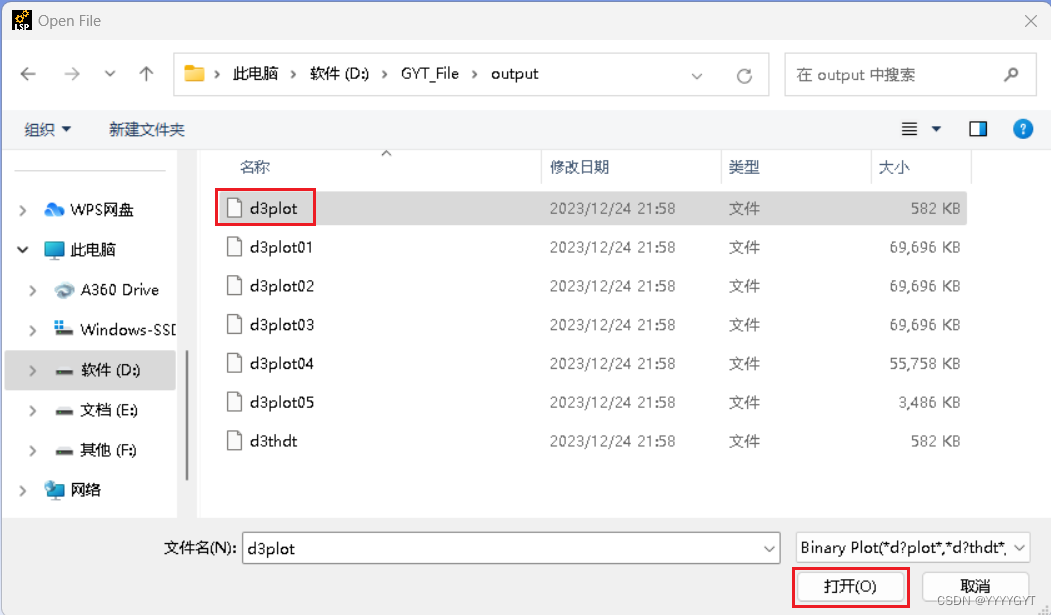

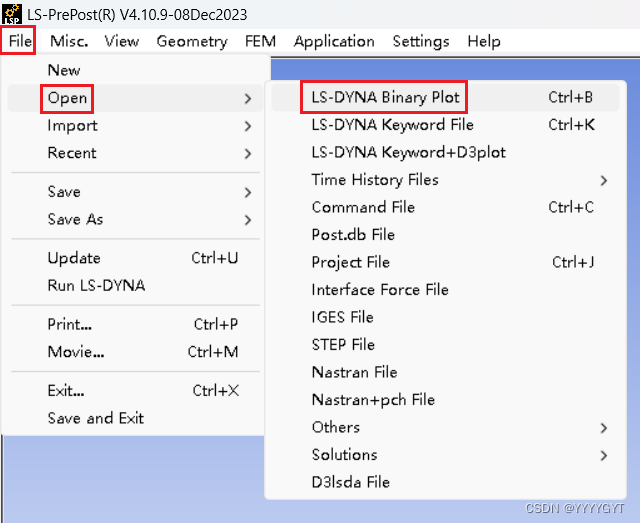

10.结果后处理
