单层板结构SPH与Lagrange网格混合仿真算例

贾光辉老师《航天器结构超高速碰撞数值仿真》3.4节。

0.问题描述

一个直径为1.0cm的铝弹丸以3km/s的速度正撞击一块尺寸为12cm×12cm×0.6cm的铝质靶板。试用SPH与Lagrange网格混合建模法观察弹丸对靶板的撞击效果图。

分析：靶板中心区3cm×3cm×0.6cm部分用SPH建模，其他部分用有限元建模；弹丸使用SPH建模；利用对称性，建立1/4模型。

1.定义材料参数

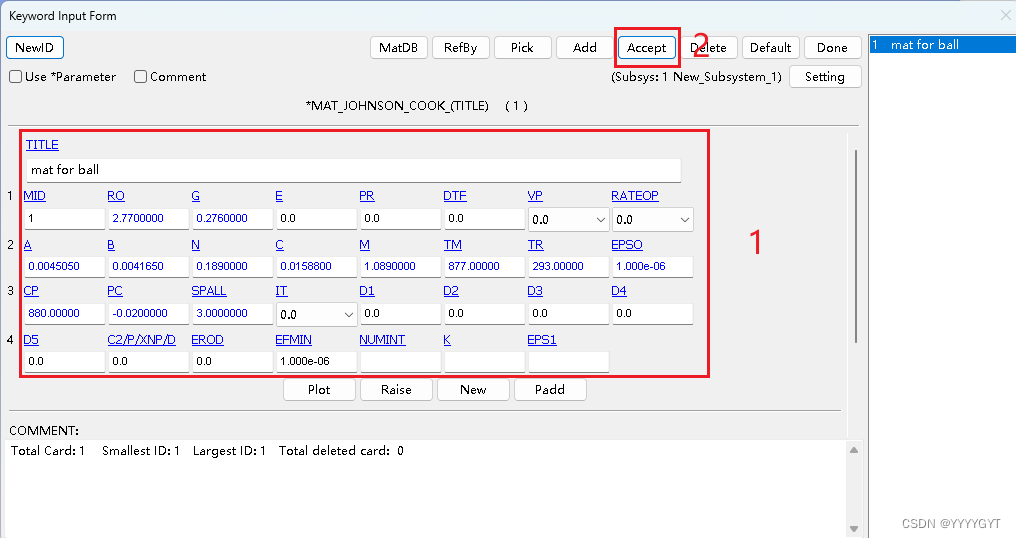

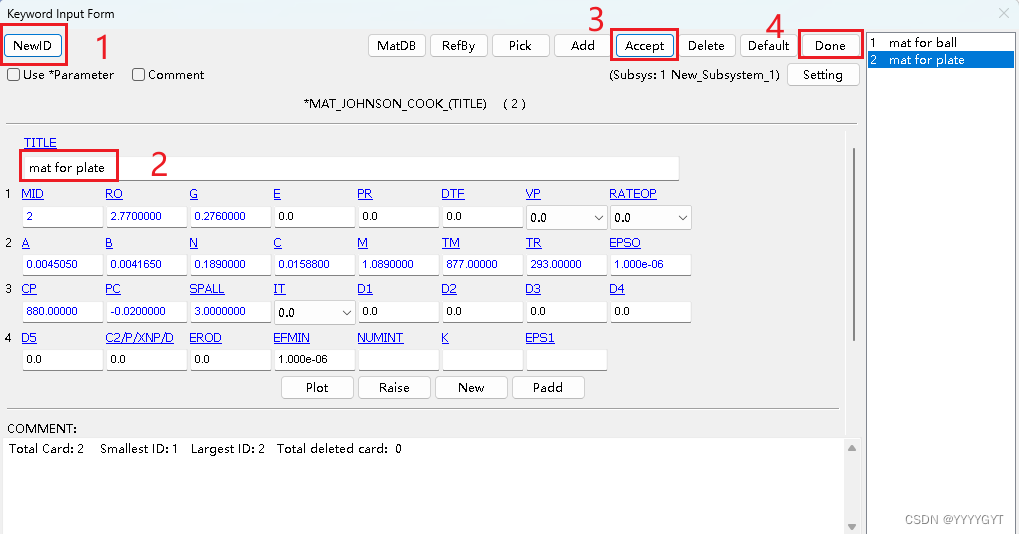

（1）定义本构模型参数

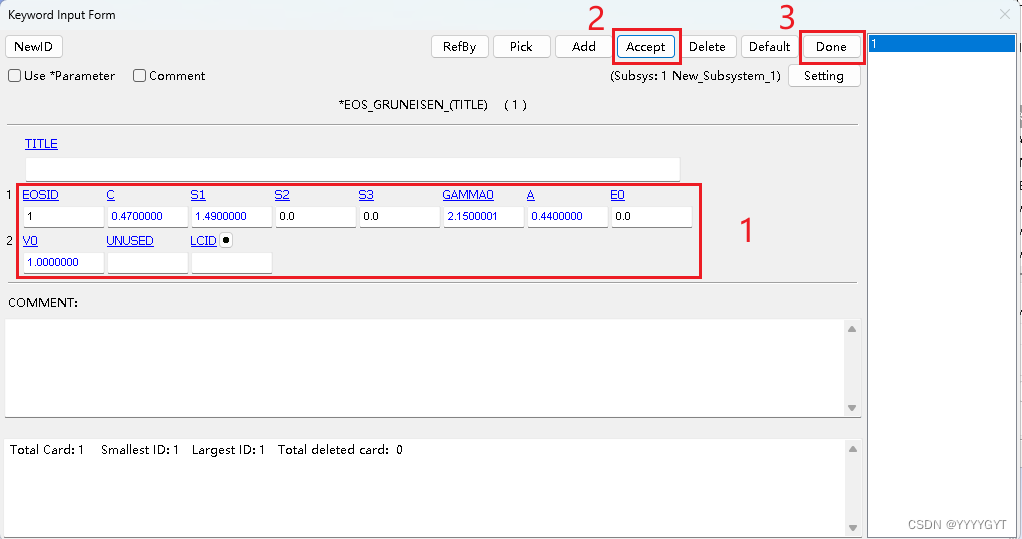

（2）定义状态方程参数

2.定义单元算法

Lagrage网格法的参数设置

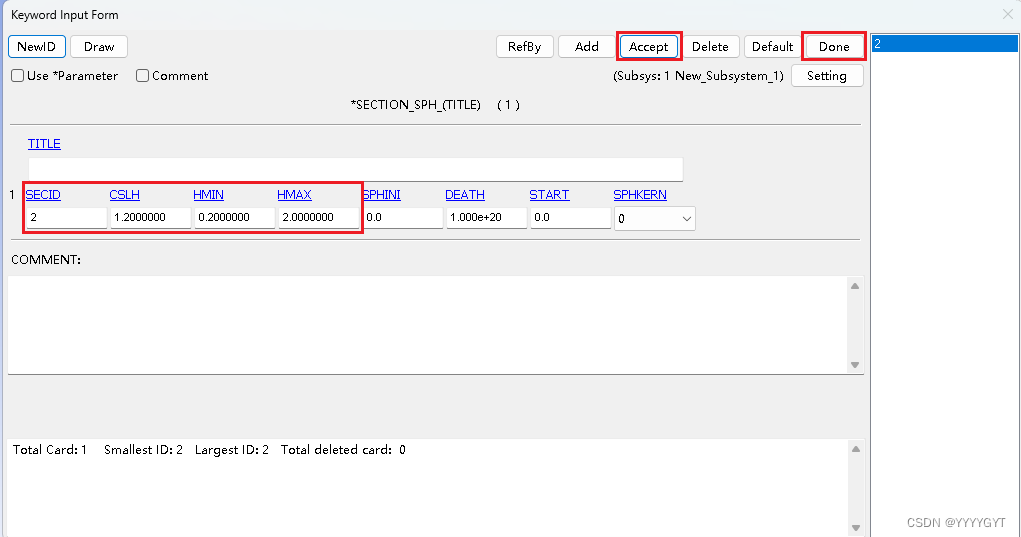

SPH方法的参数设置

3.创建靶板模型

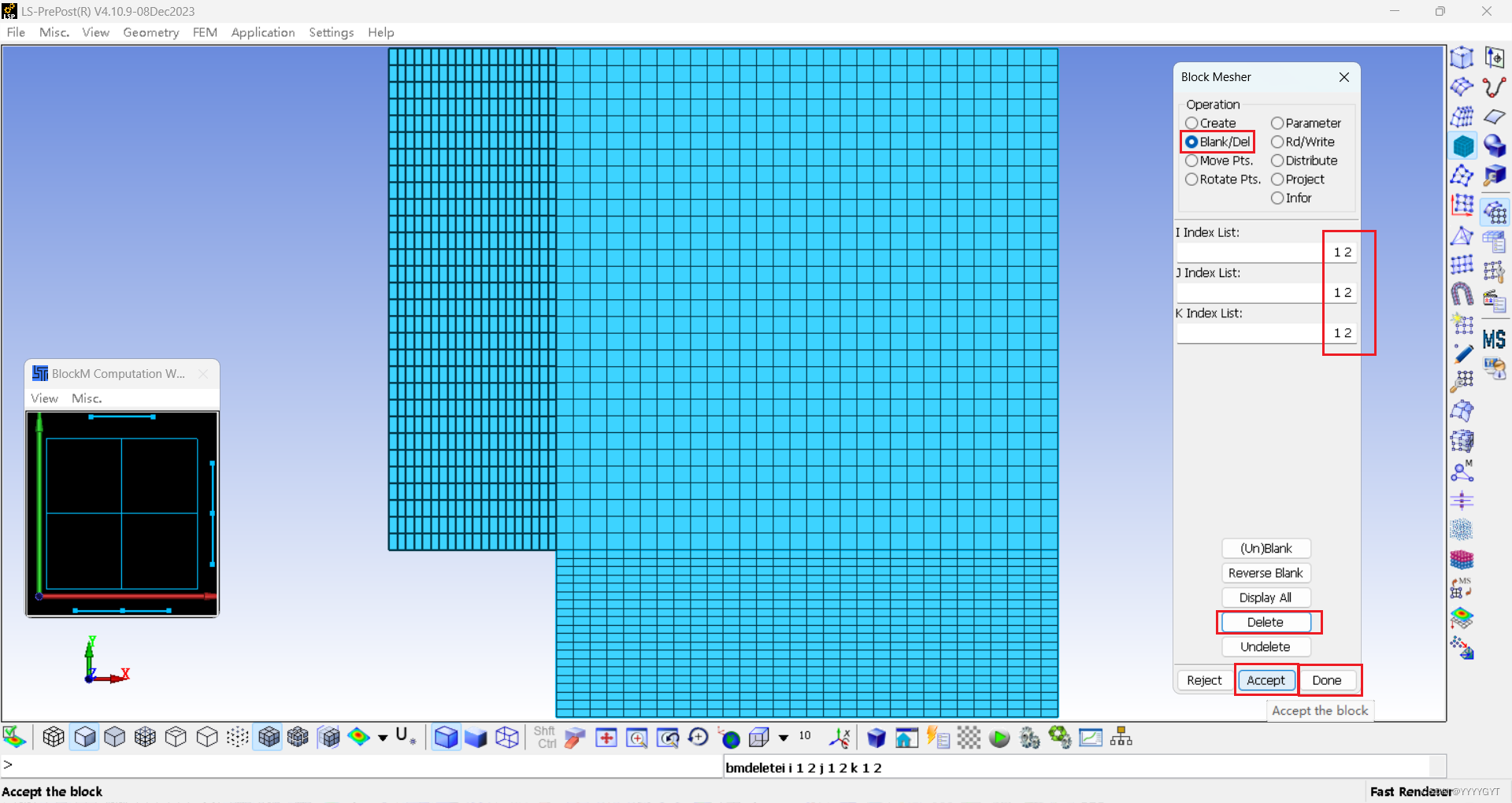

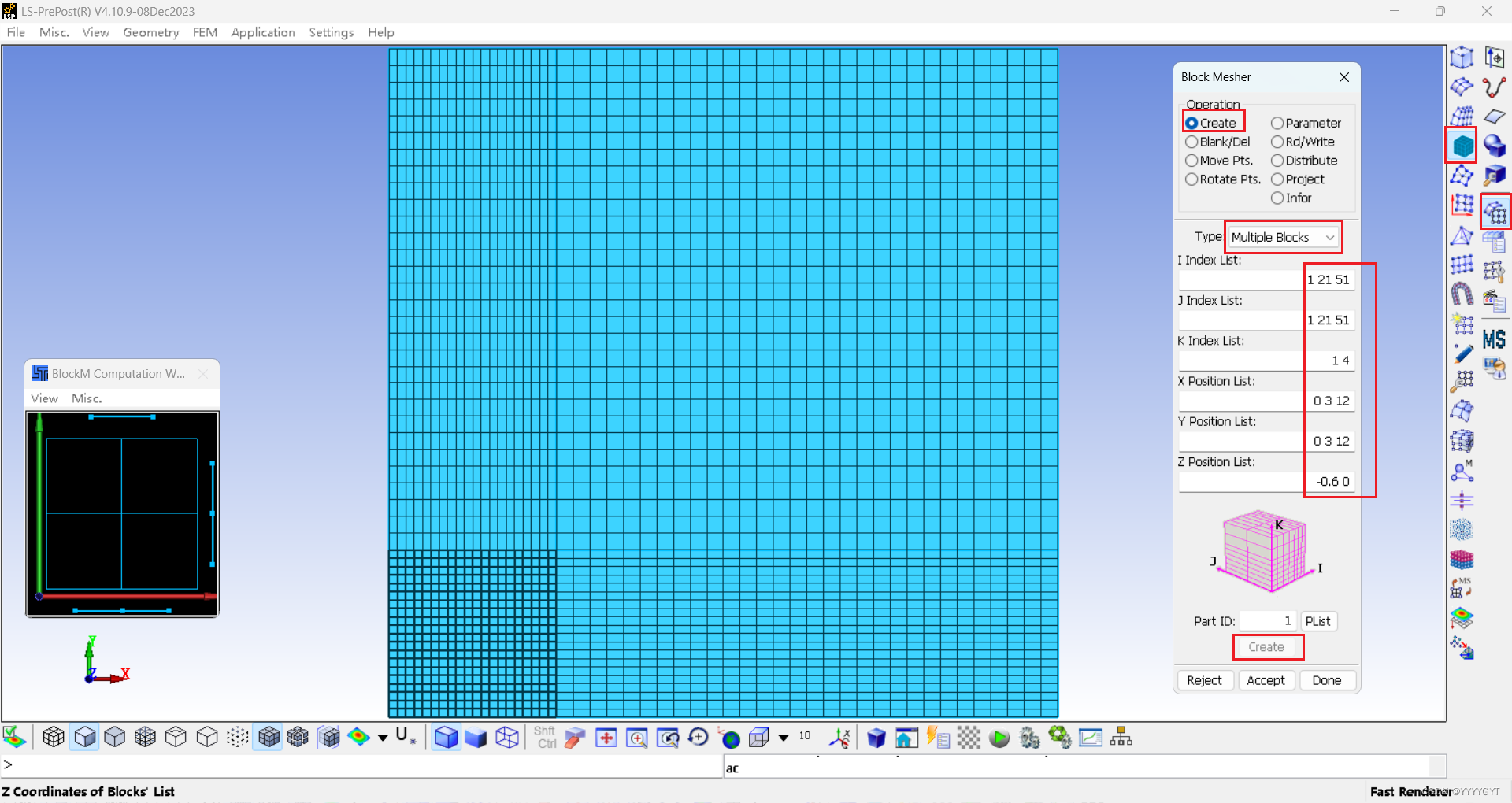

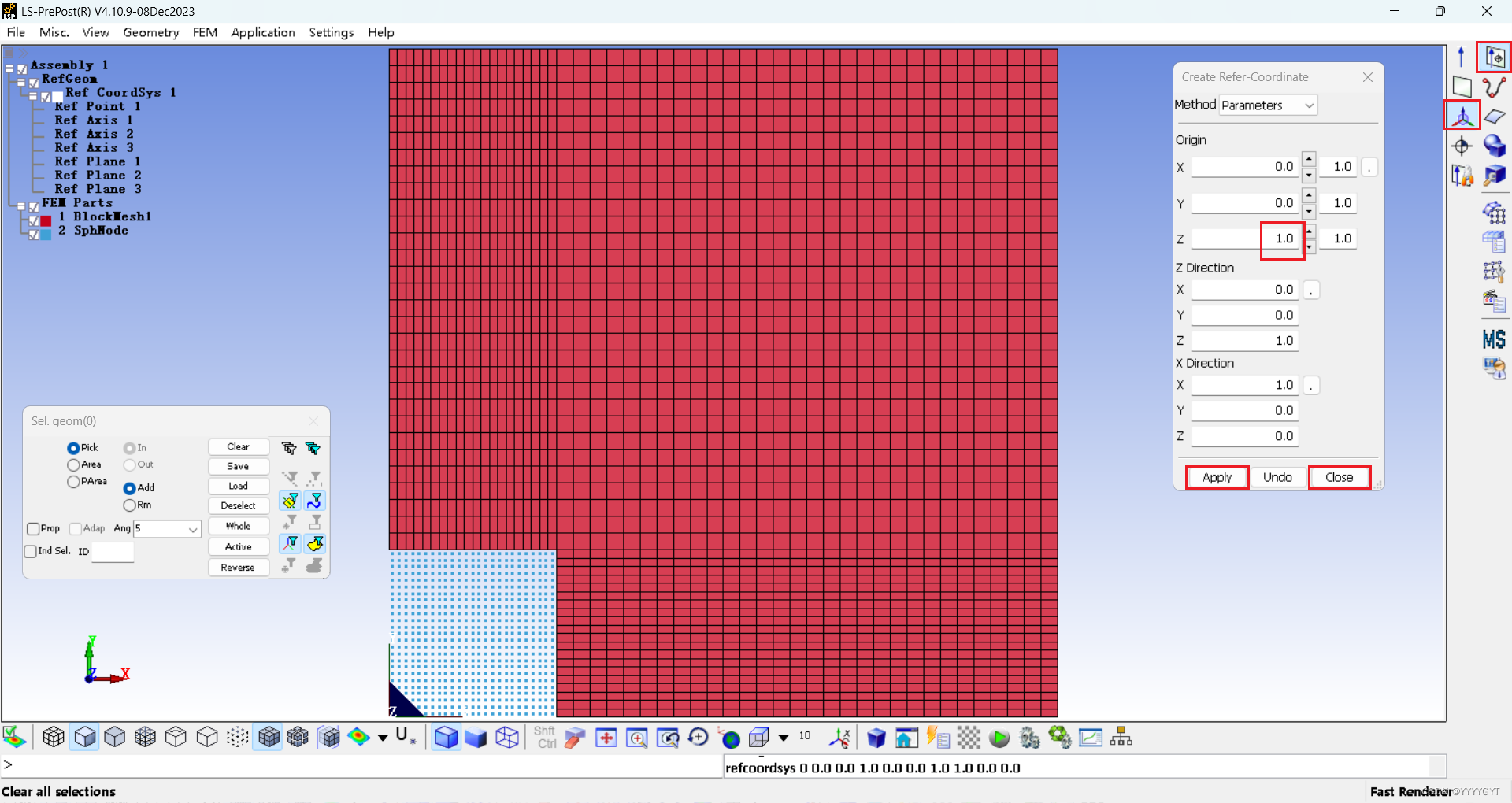

（1）创建靶板Lagrange网格区域

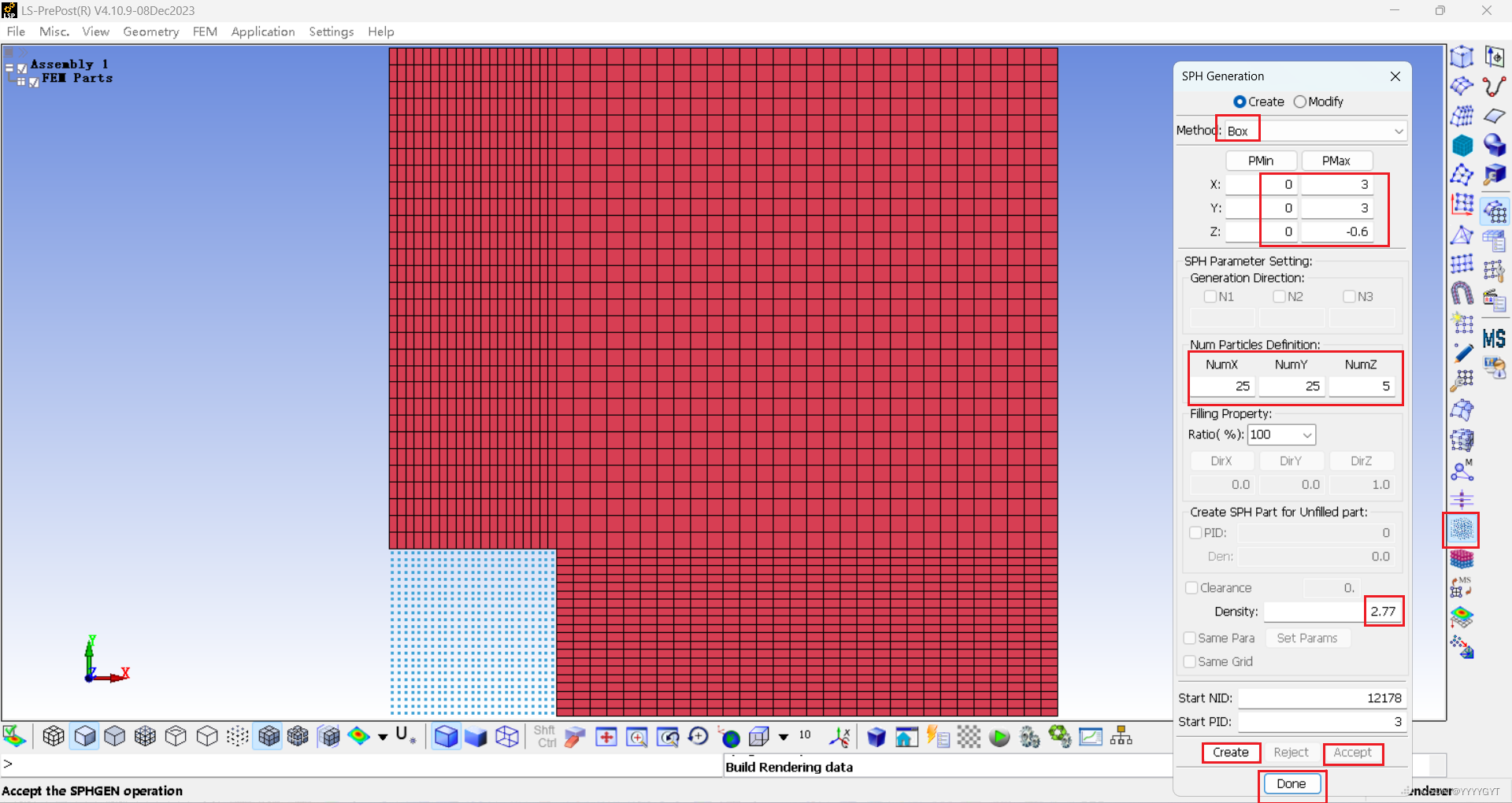

（2）创建靶板SPH区域

4.创建弹丸SPH模型

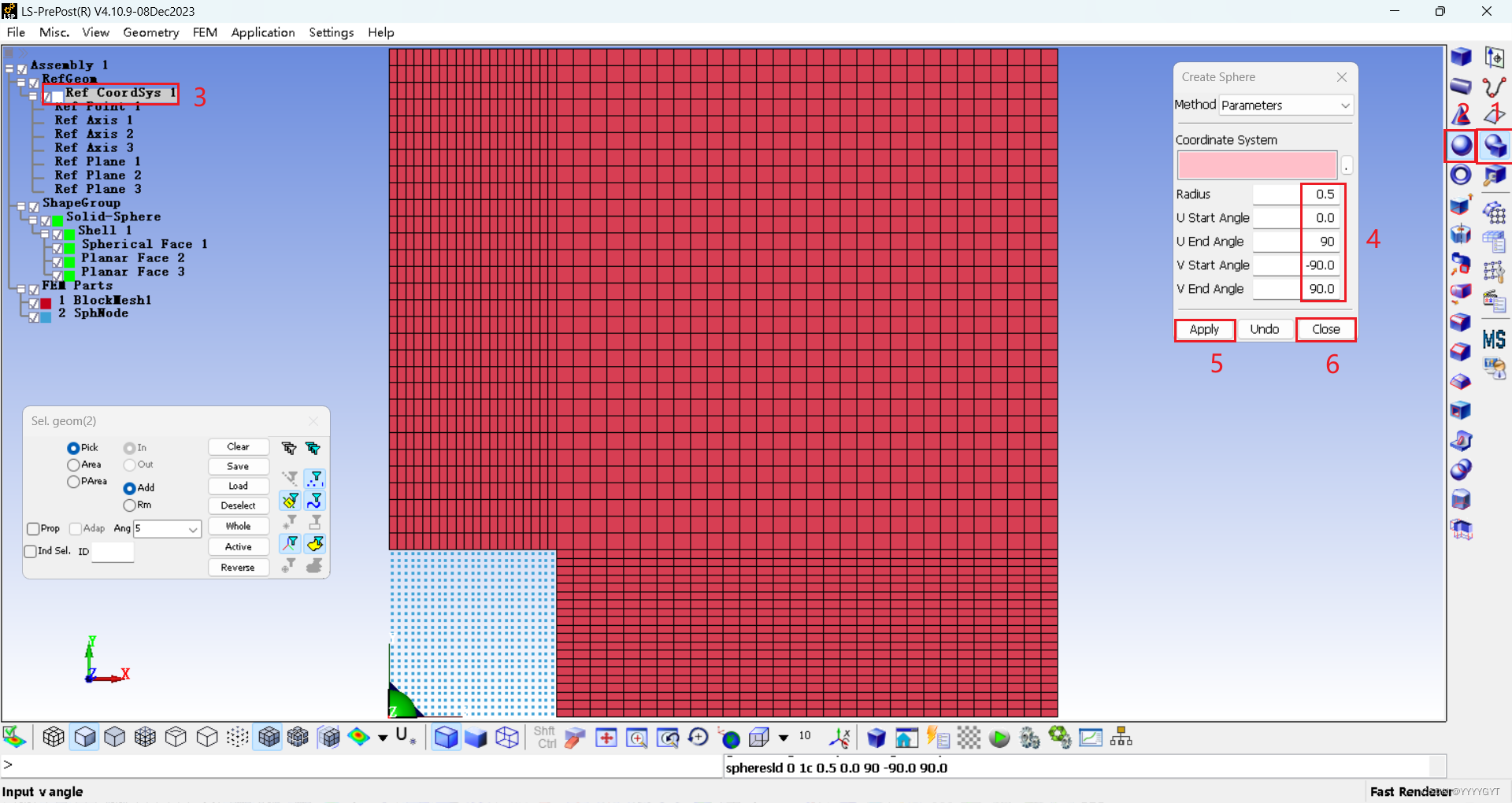

（1）创建弹丸几何模型

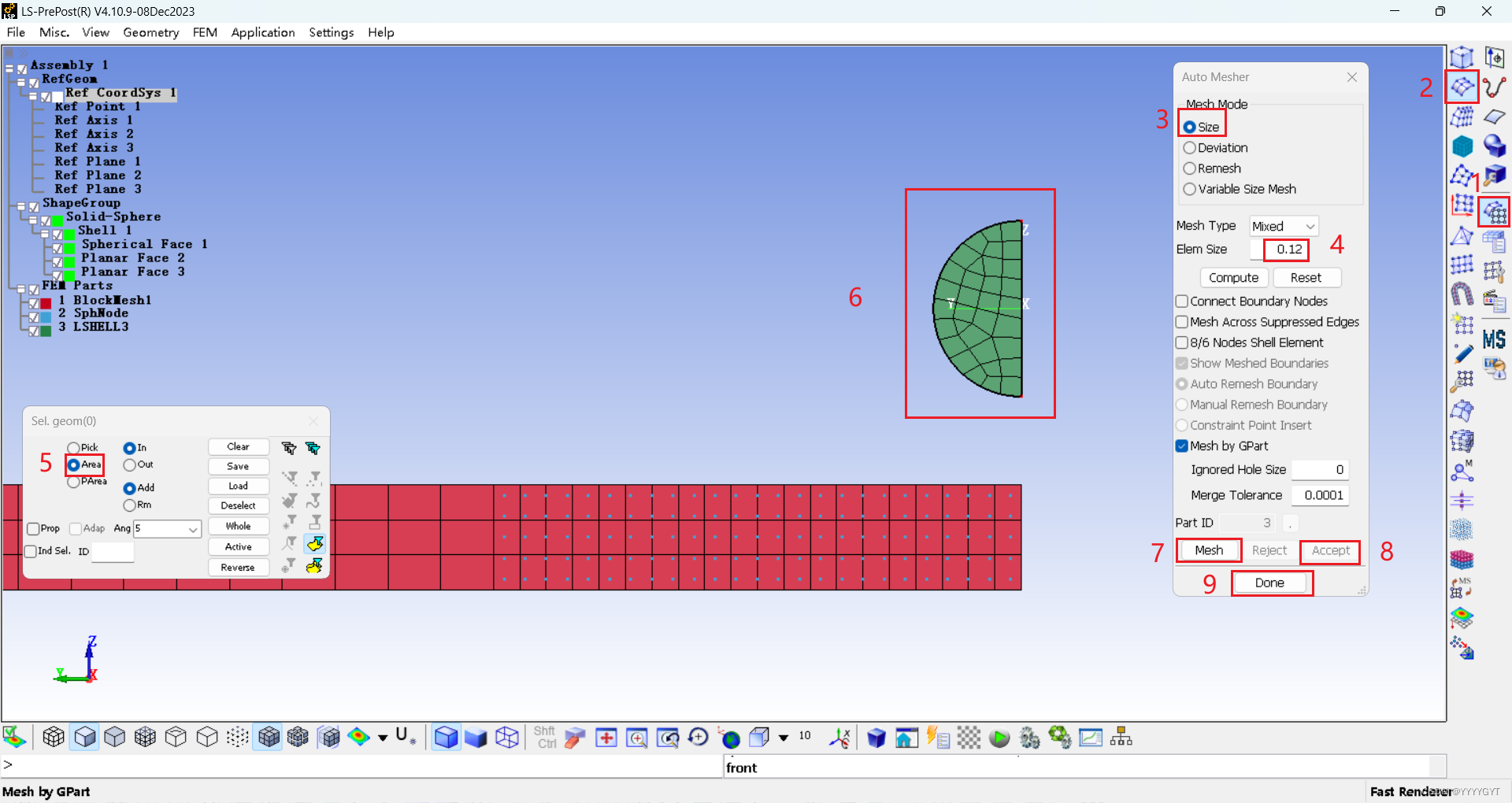

（2）对单元外表面进行壳单元网格划分

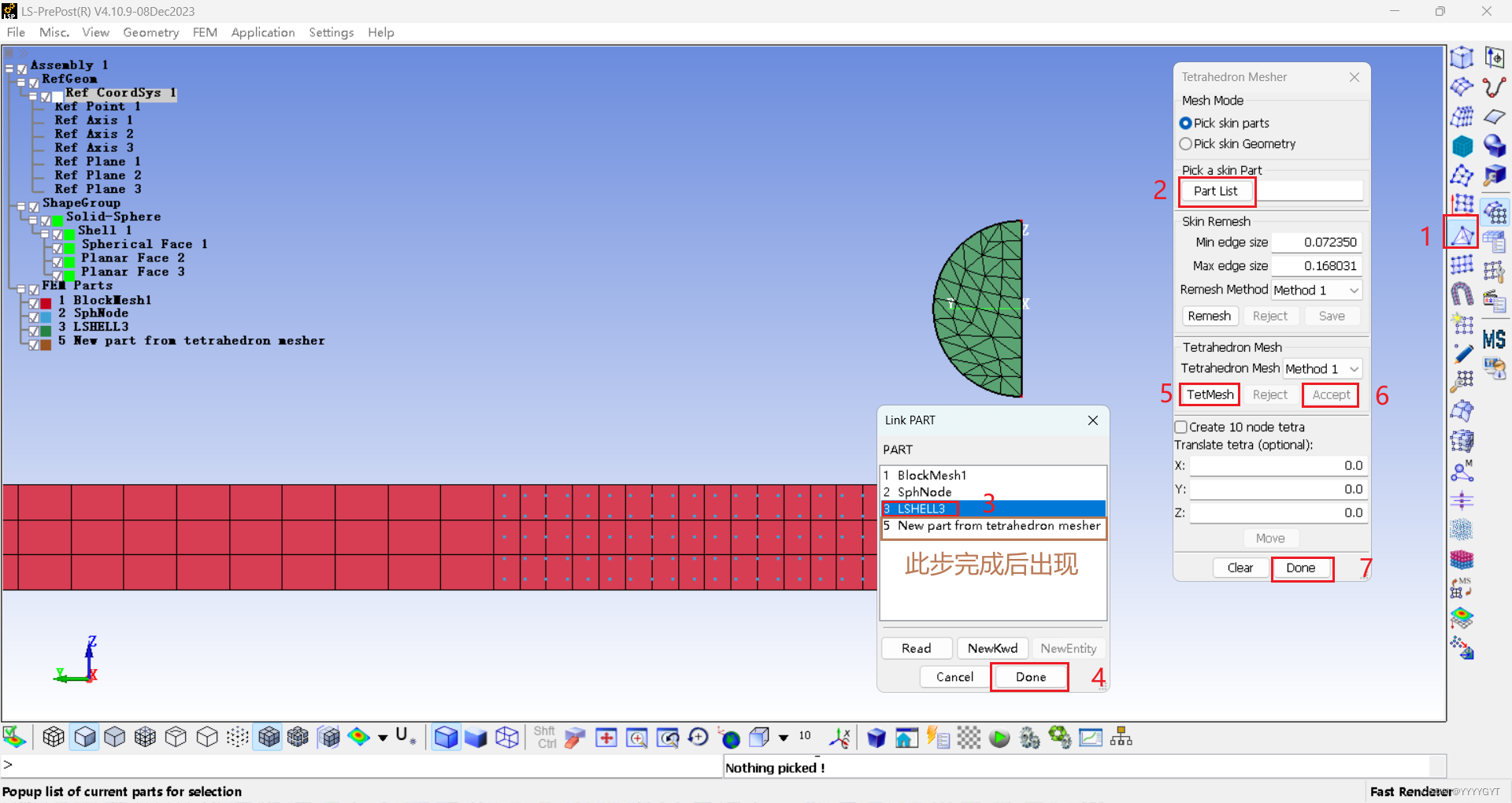

(3)对弹丸进行四面体网格划分

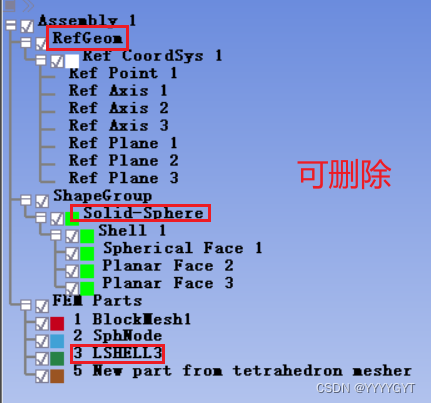

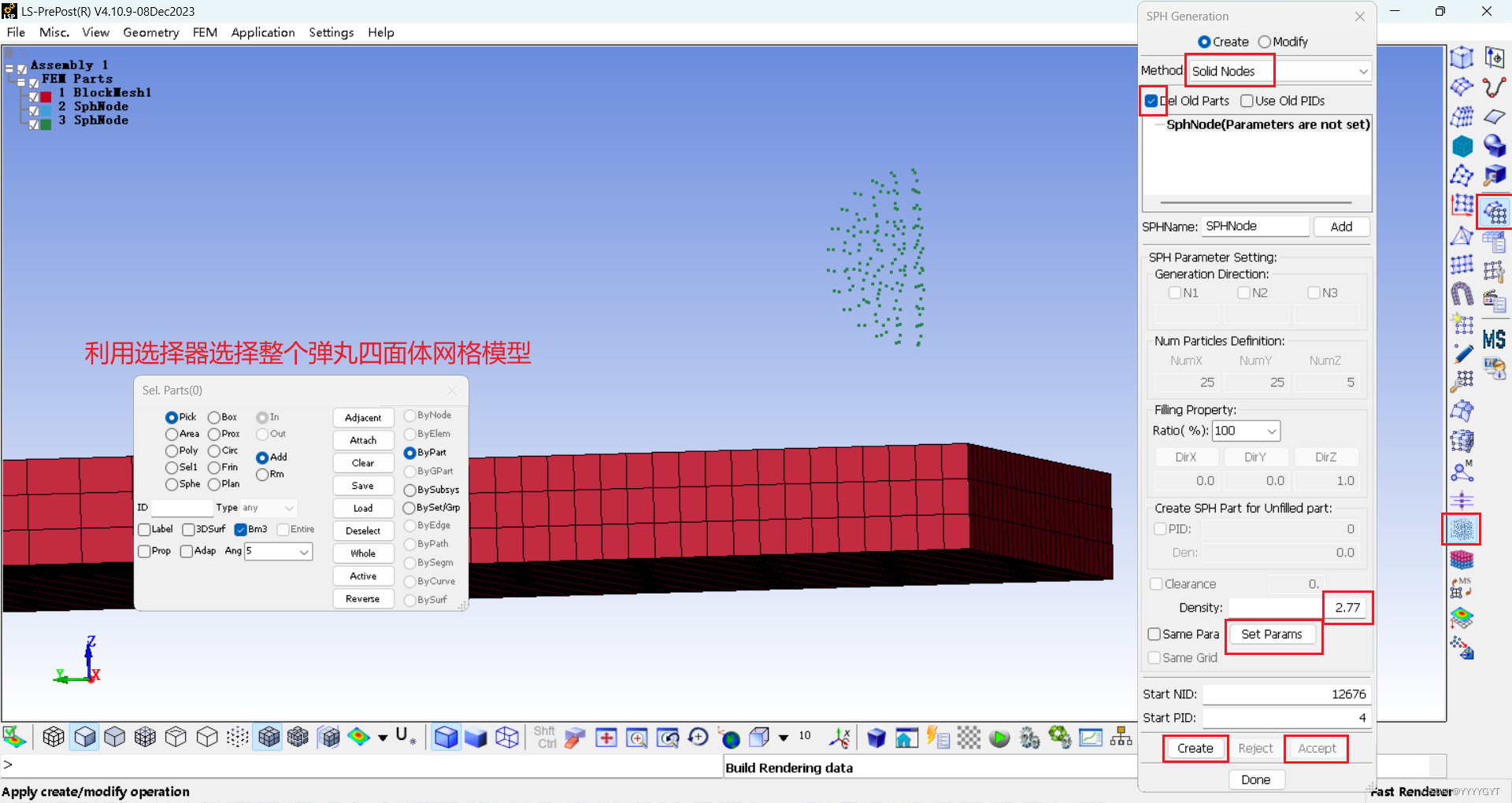

（4）将弹丸四面体网格模型转换为SPH模型

书上Method选择的是Solid Center，但我在做的时候Create总不成功，提示Can not create SPH.Please check parameters!

5.创建靶板Segment集合1

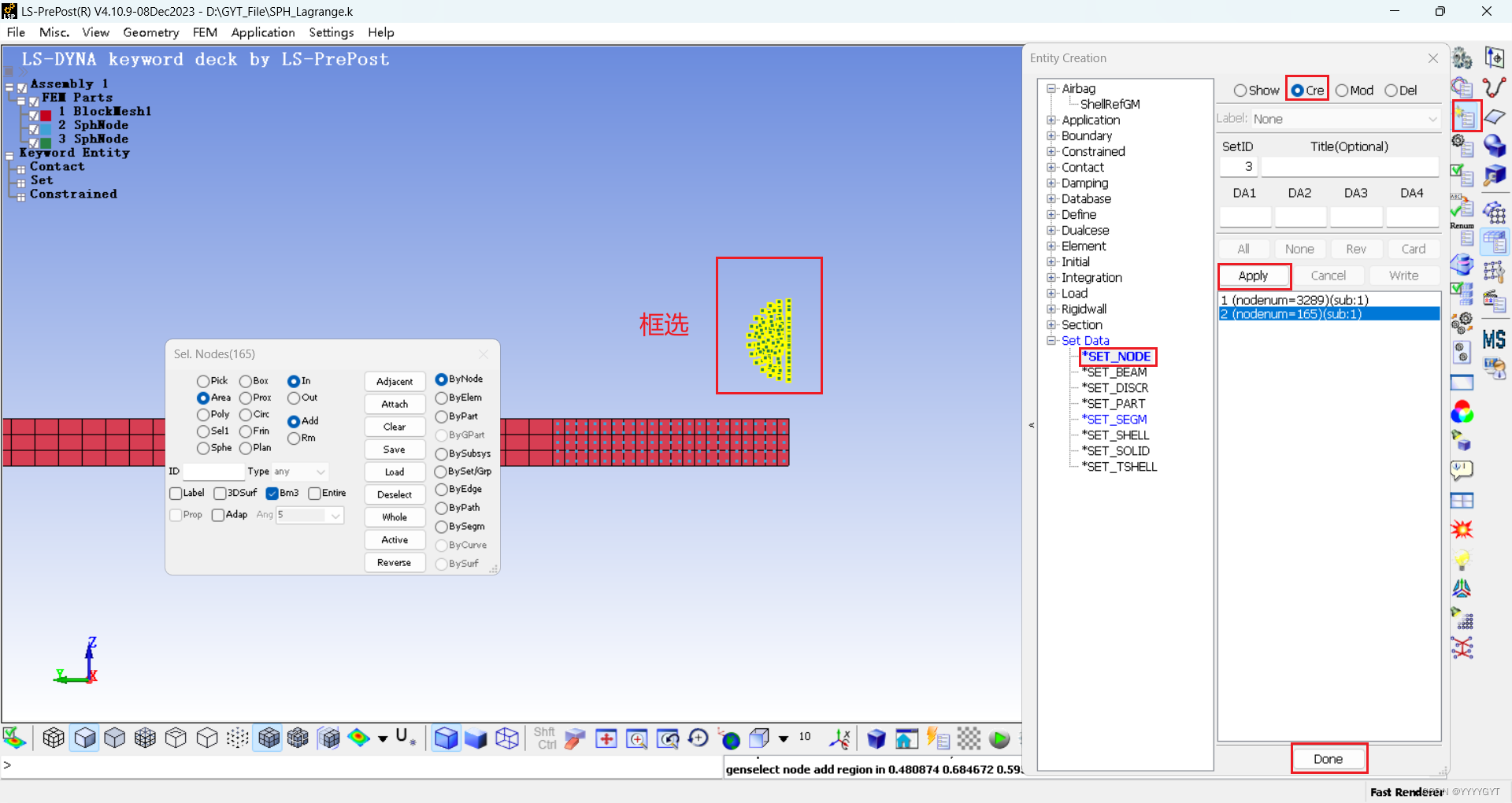

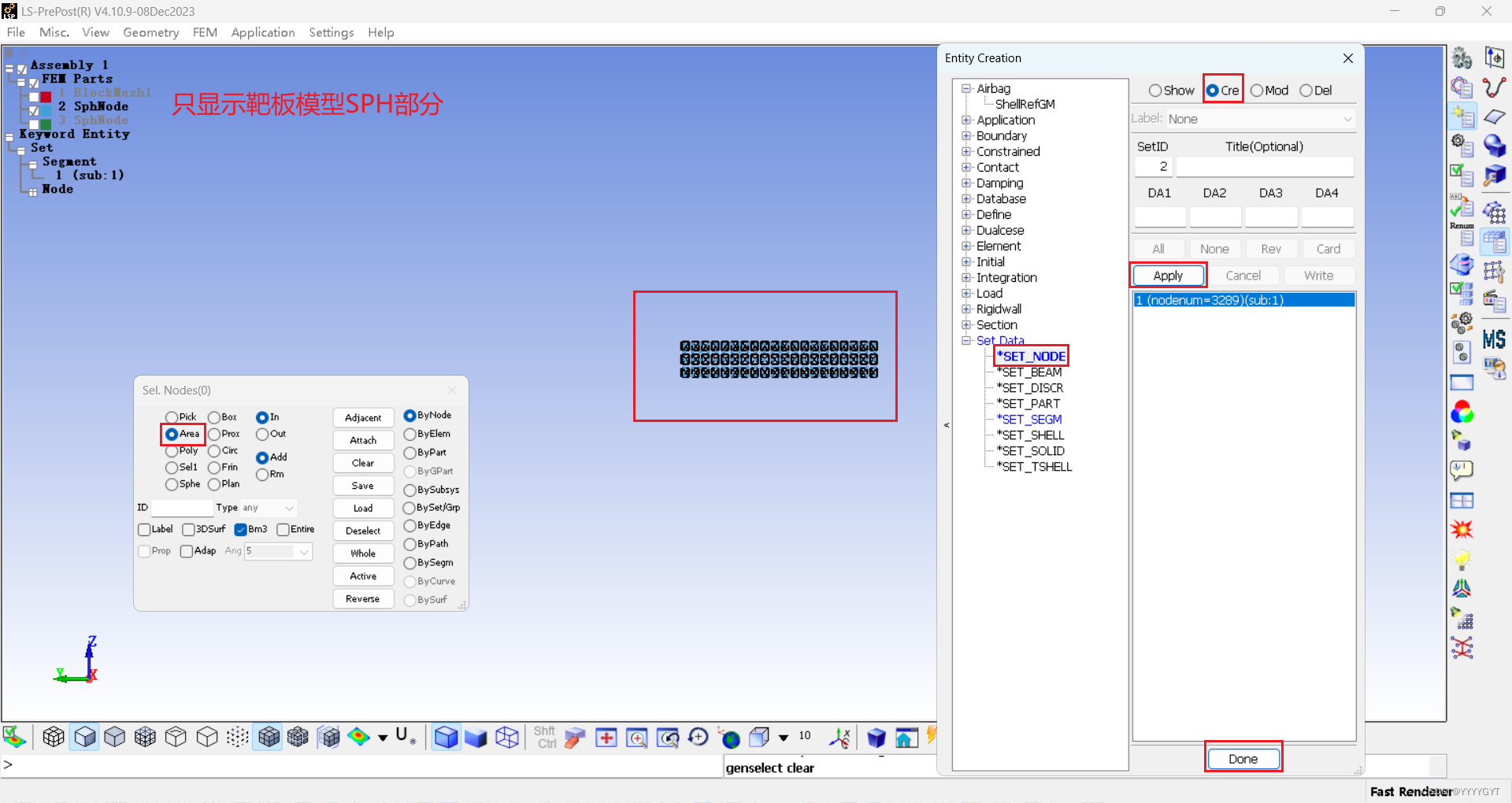

6.创建靶板SPH节点集

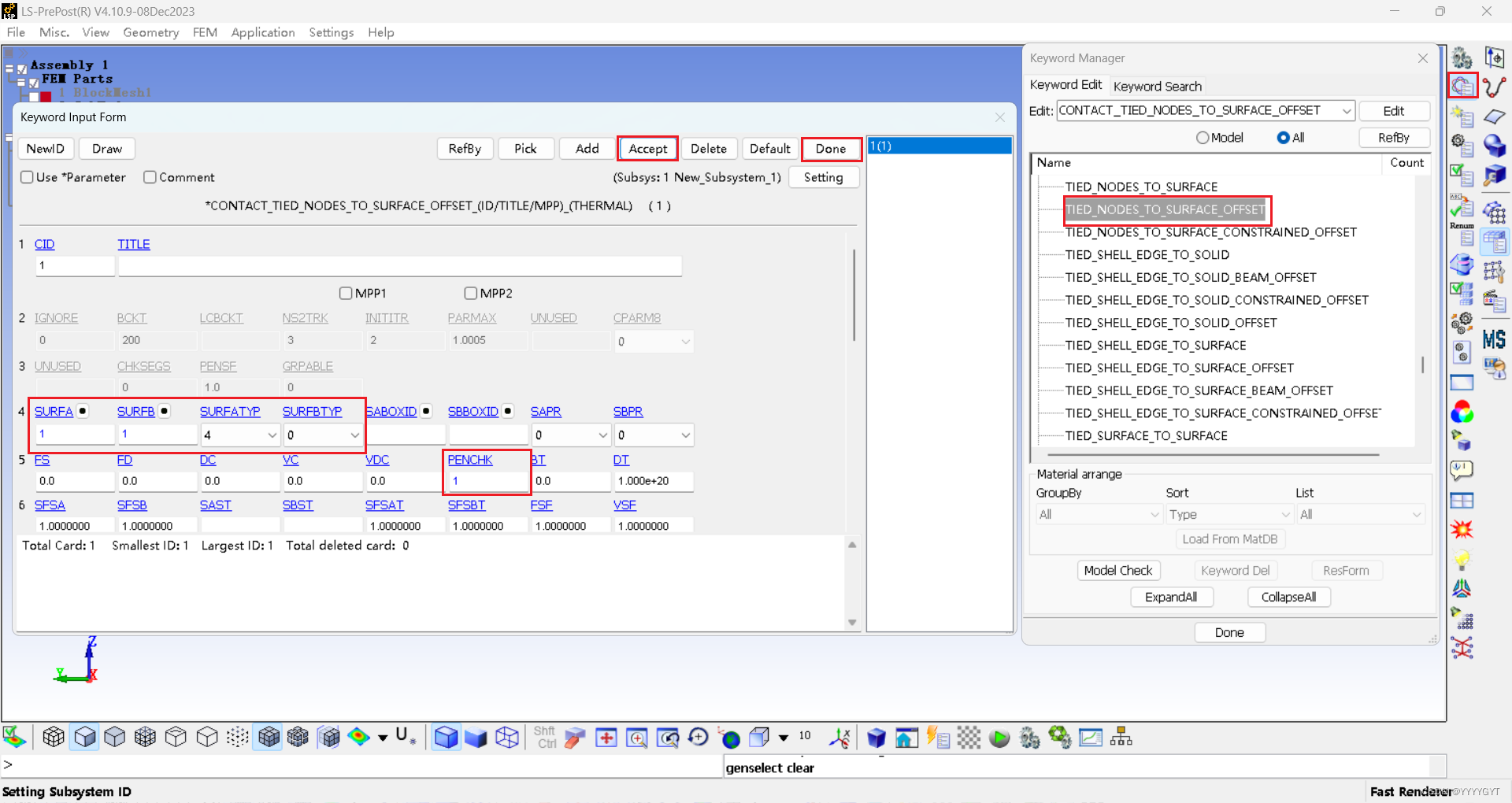

7.创建靶板FEM与SPH固连接触



8.创建靶板Segment集合2

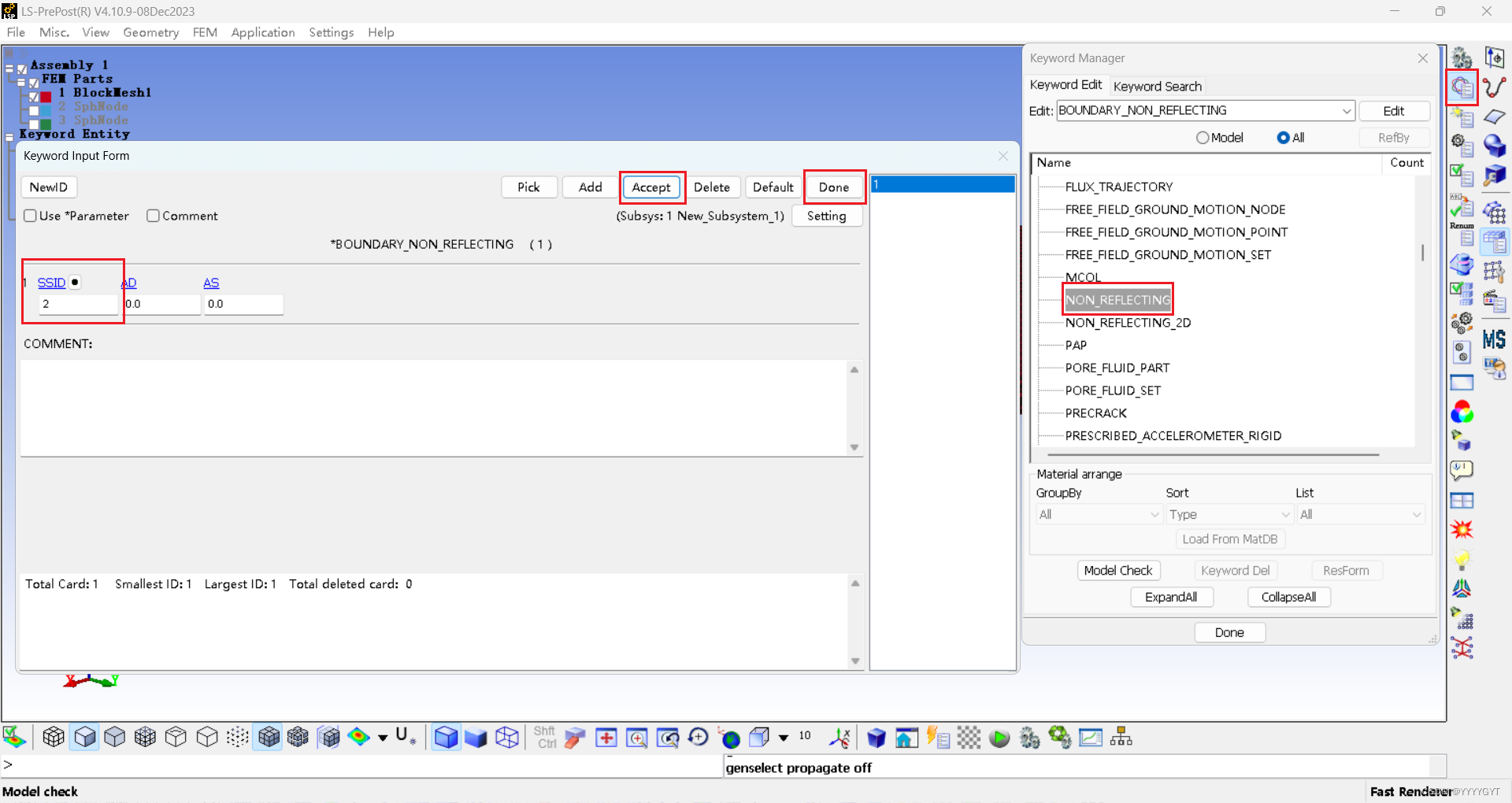

9.创建靶板无反射边界条件

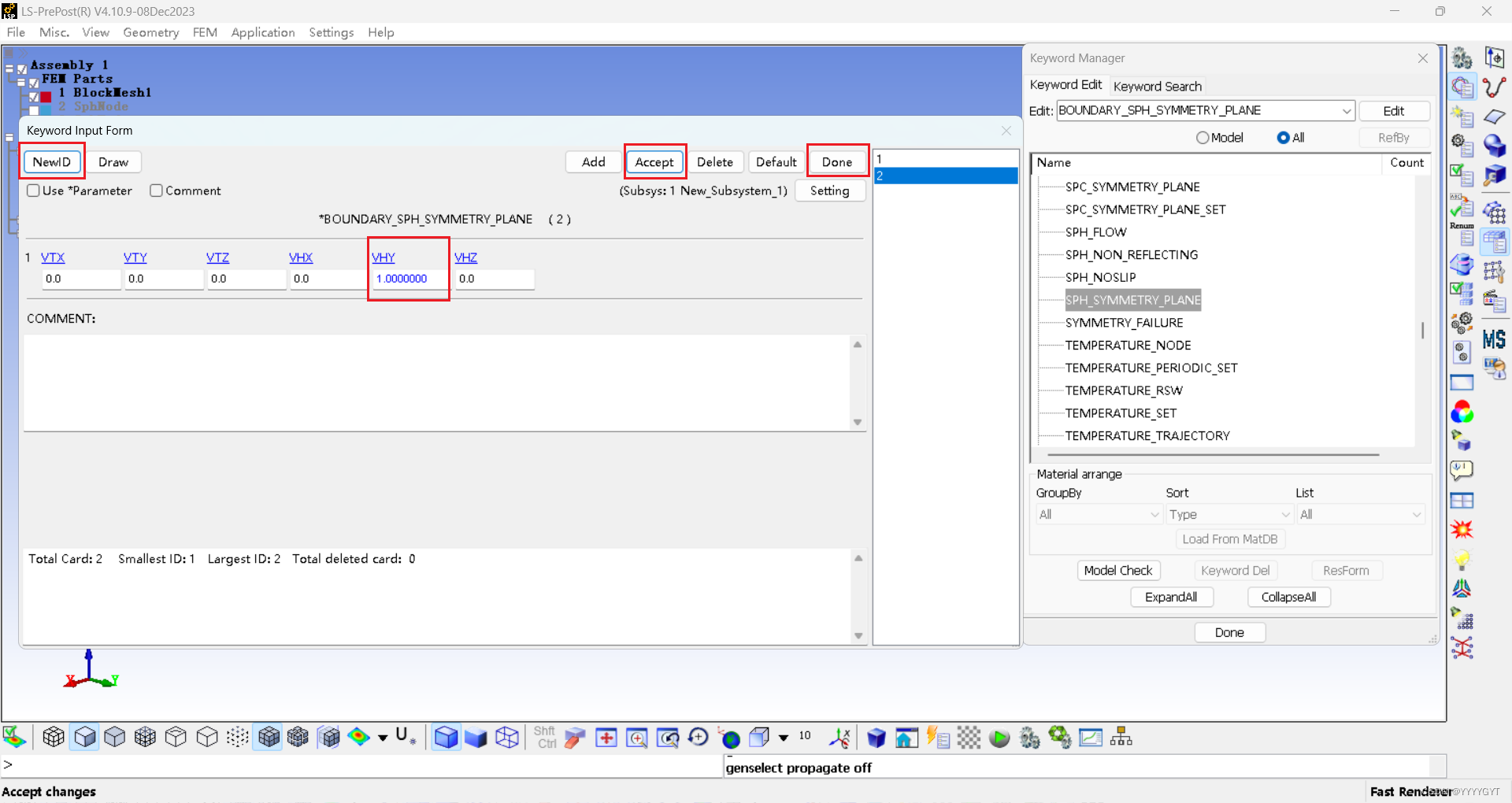

10.定义SPH的对称面

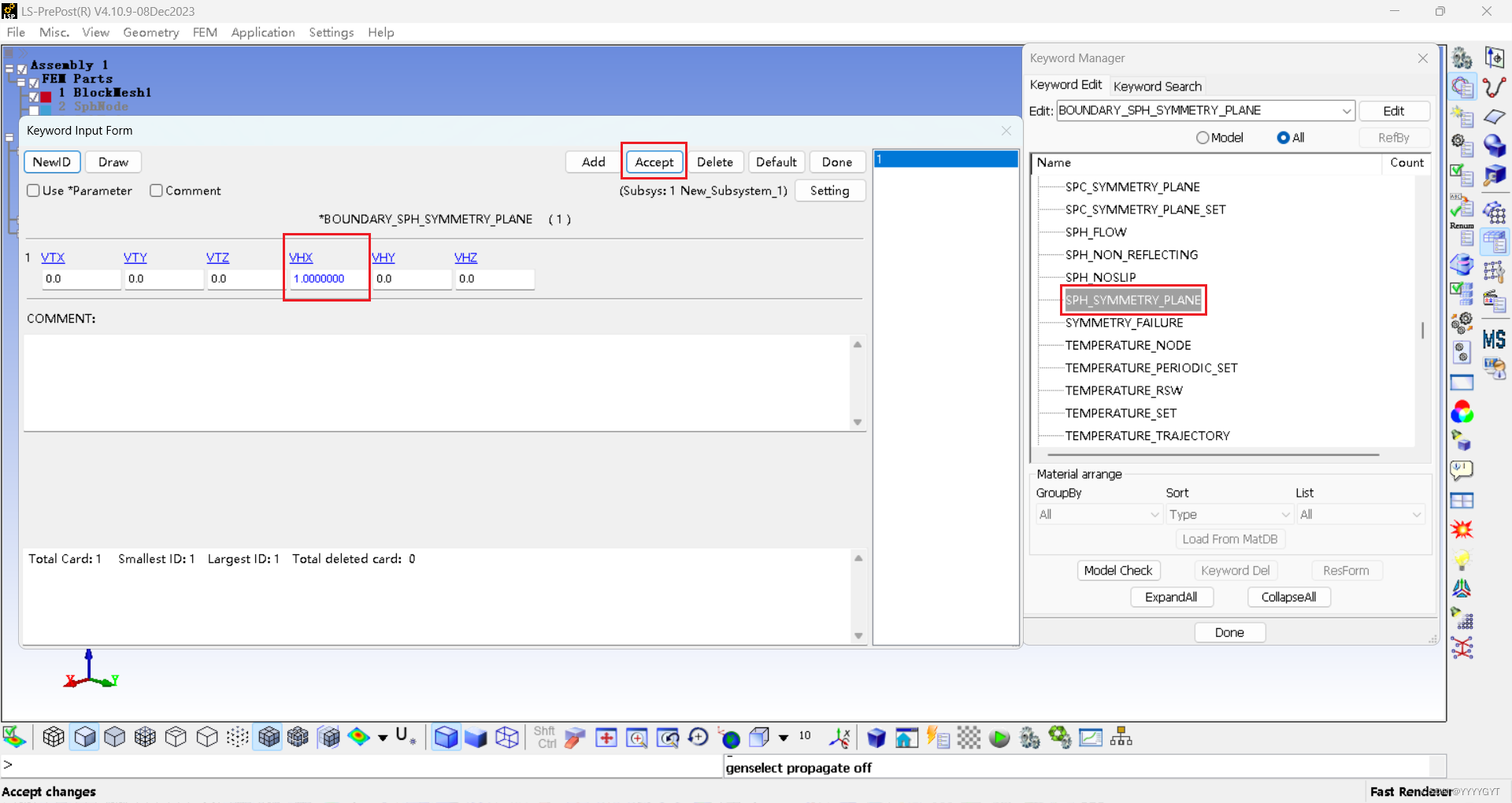

定义SPH质点关于OYZ平面对称

定义SPH质点关于OZX平面对称

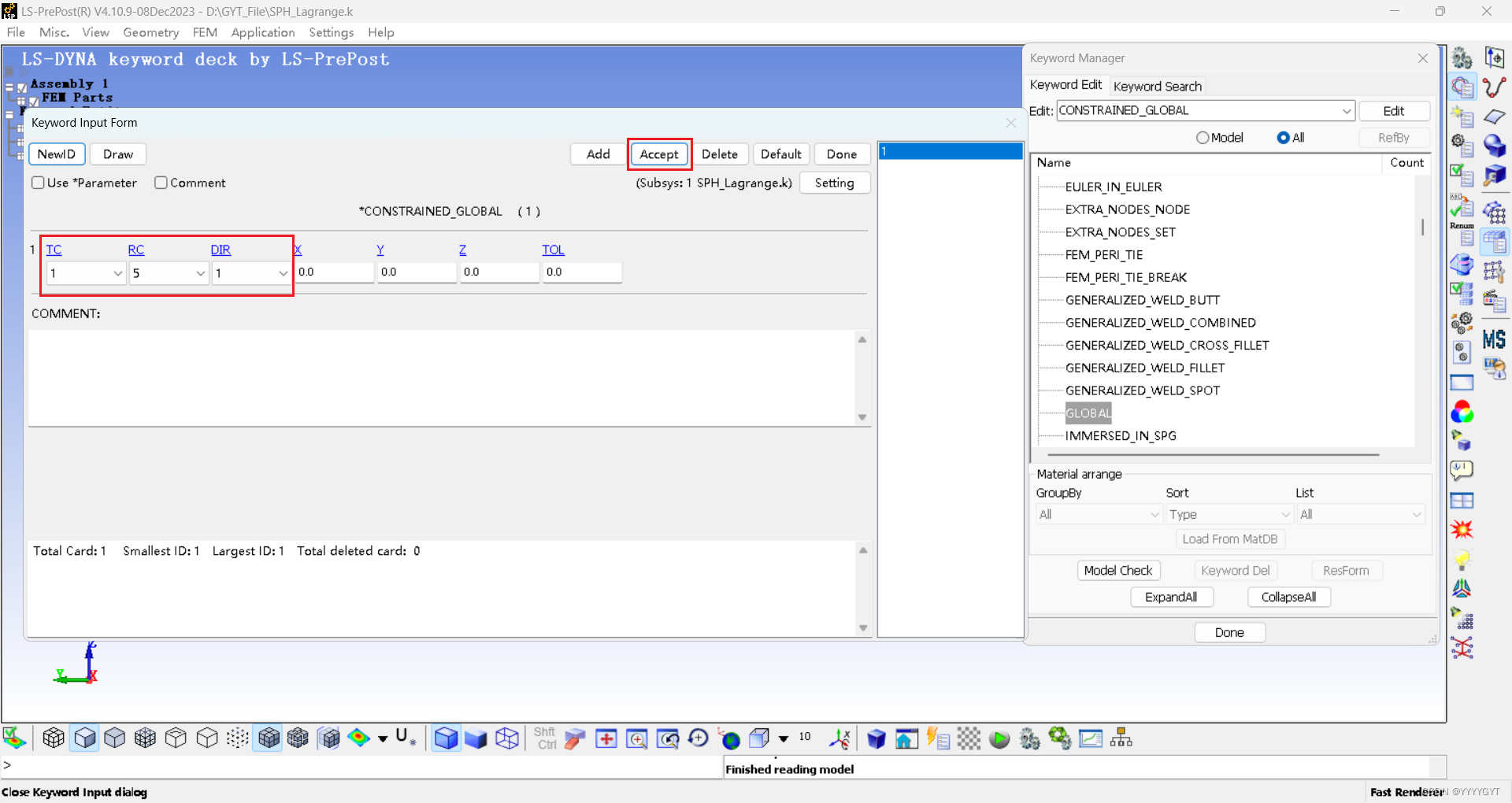

11.定义有限元对称边界面的约束

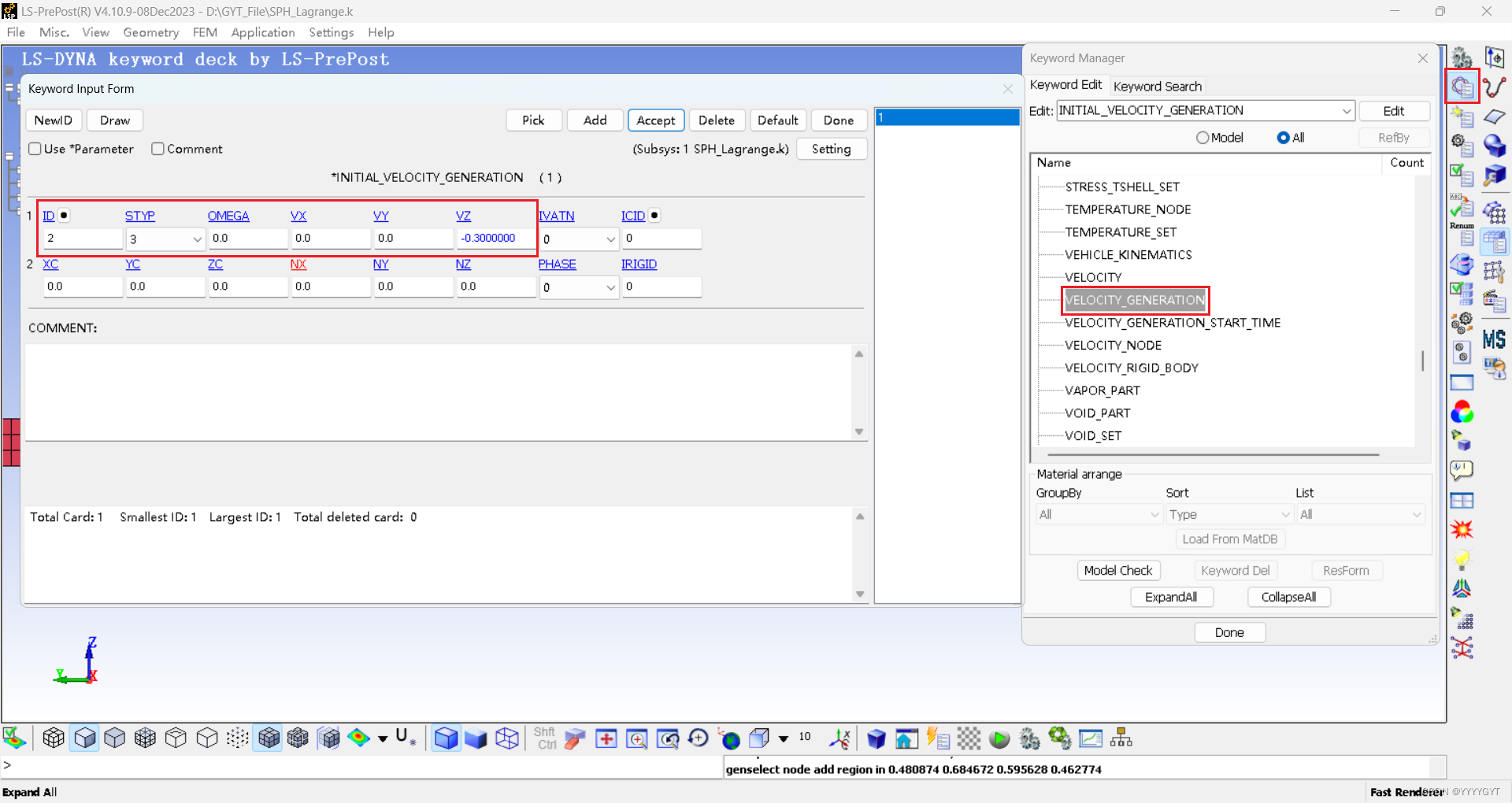

12.定义弹丸初始速度

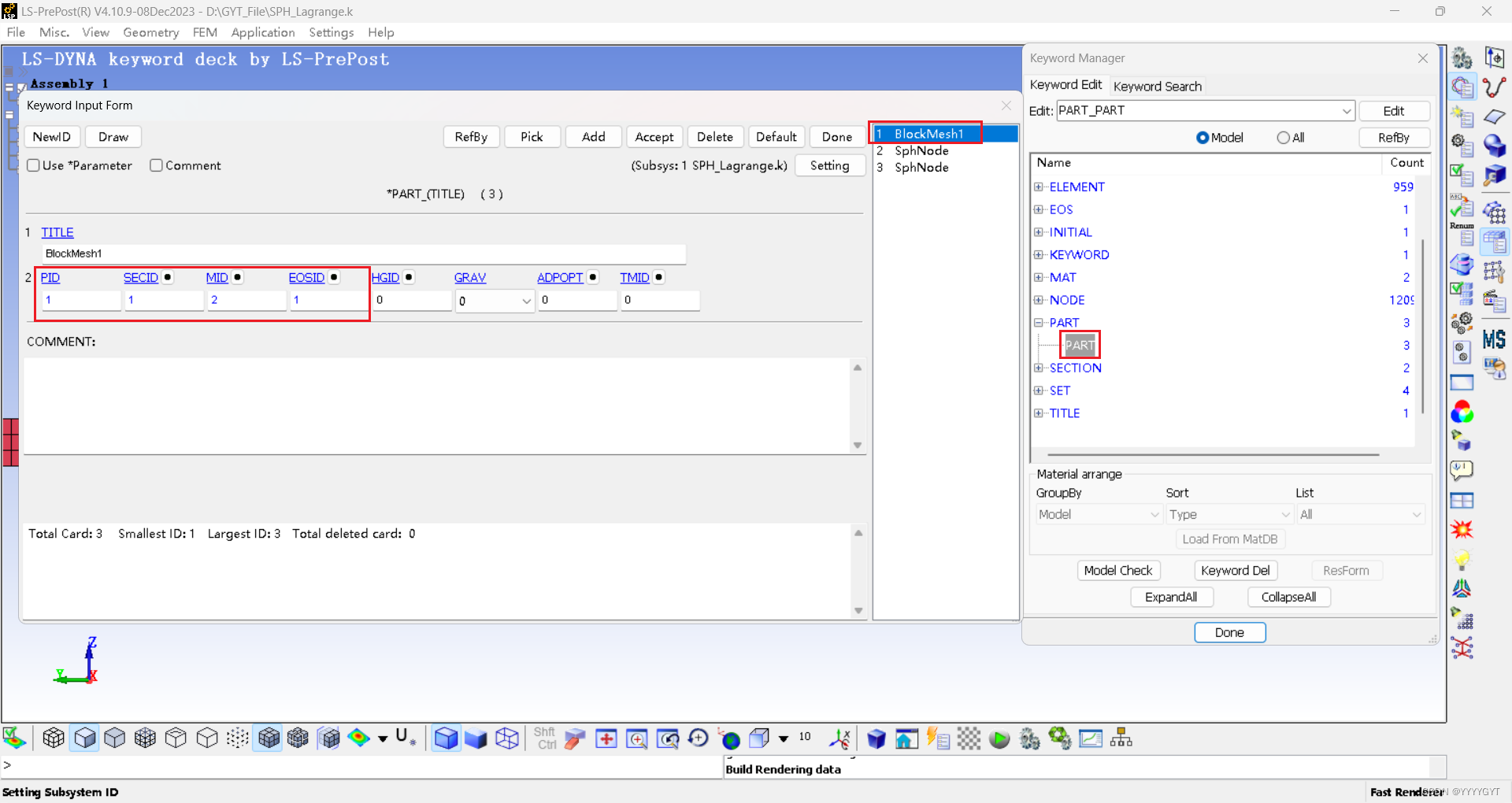

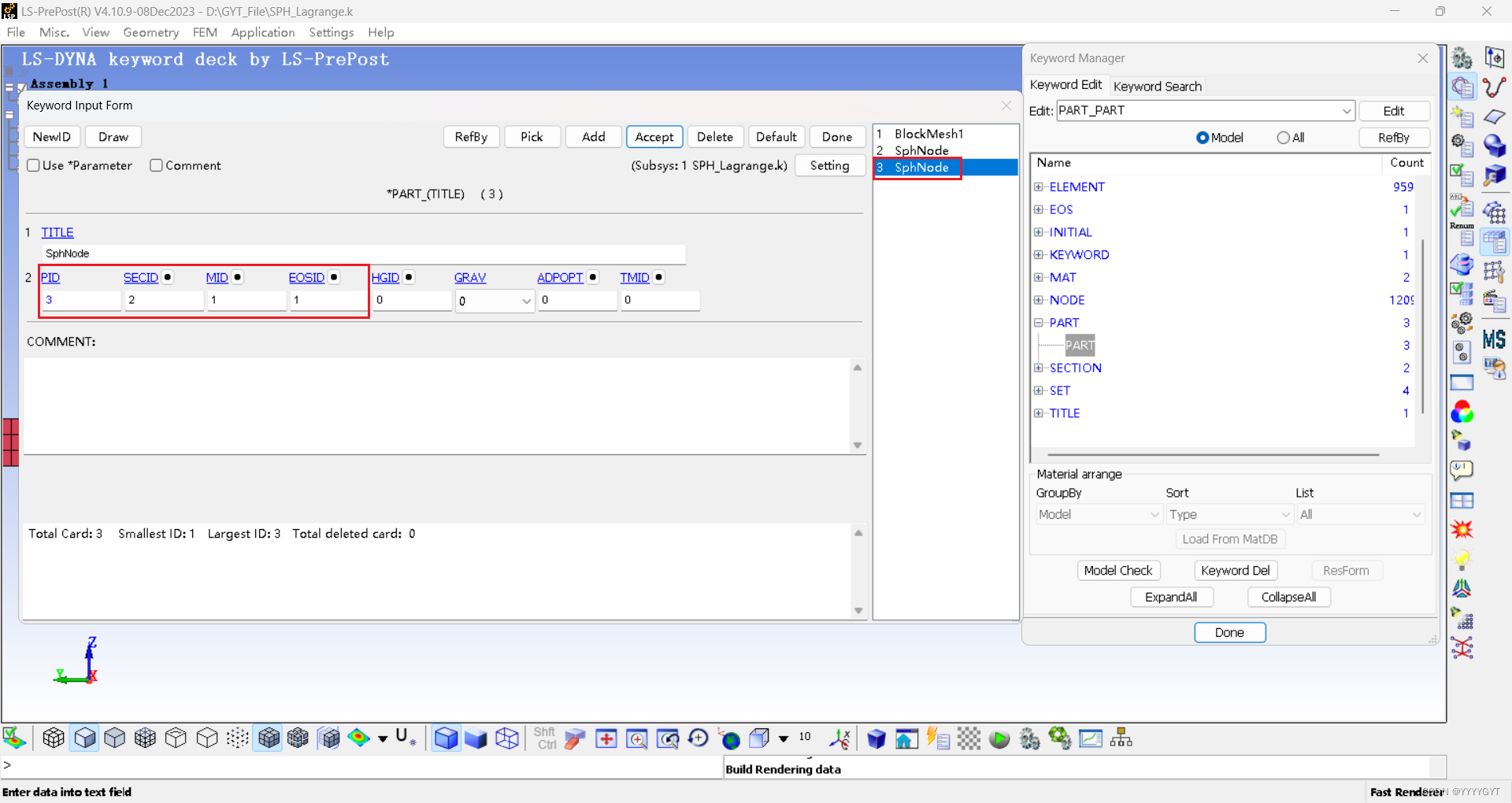

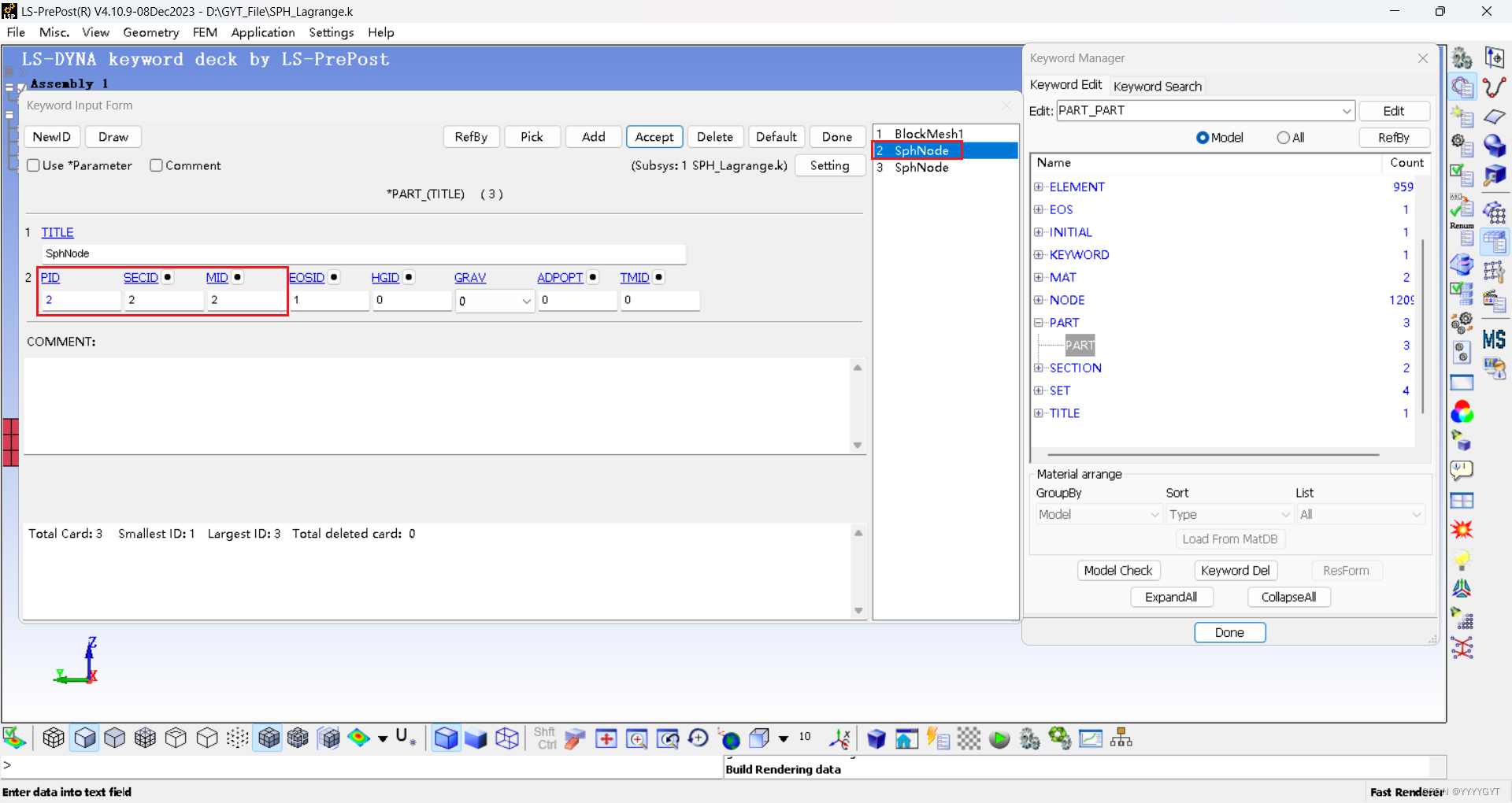

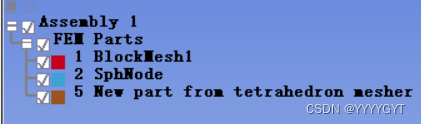

13.各PART与材料本构模型、状态方程及单元算法的链接

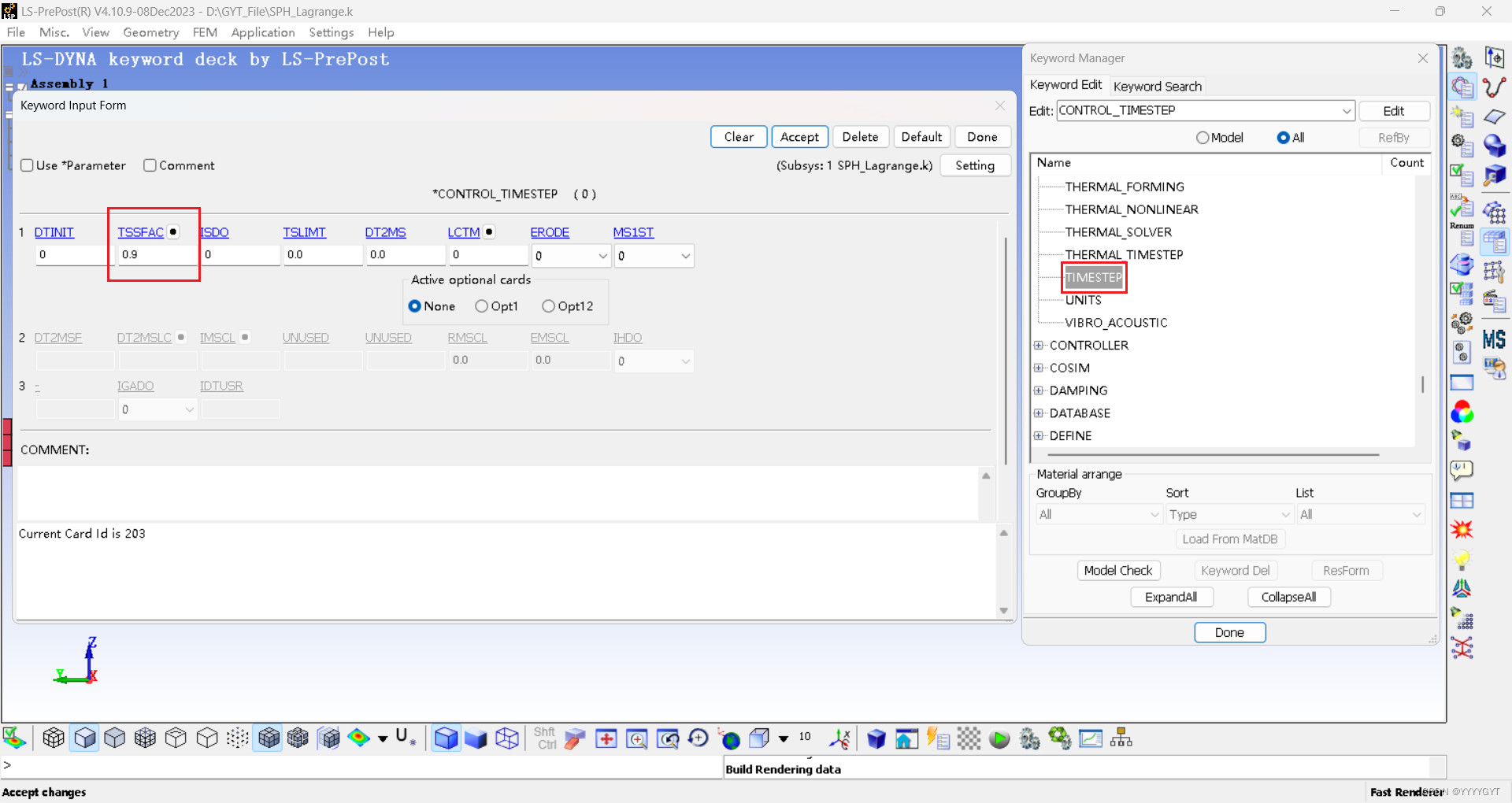

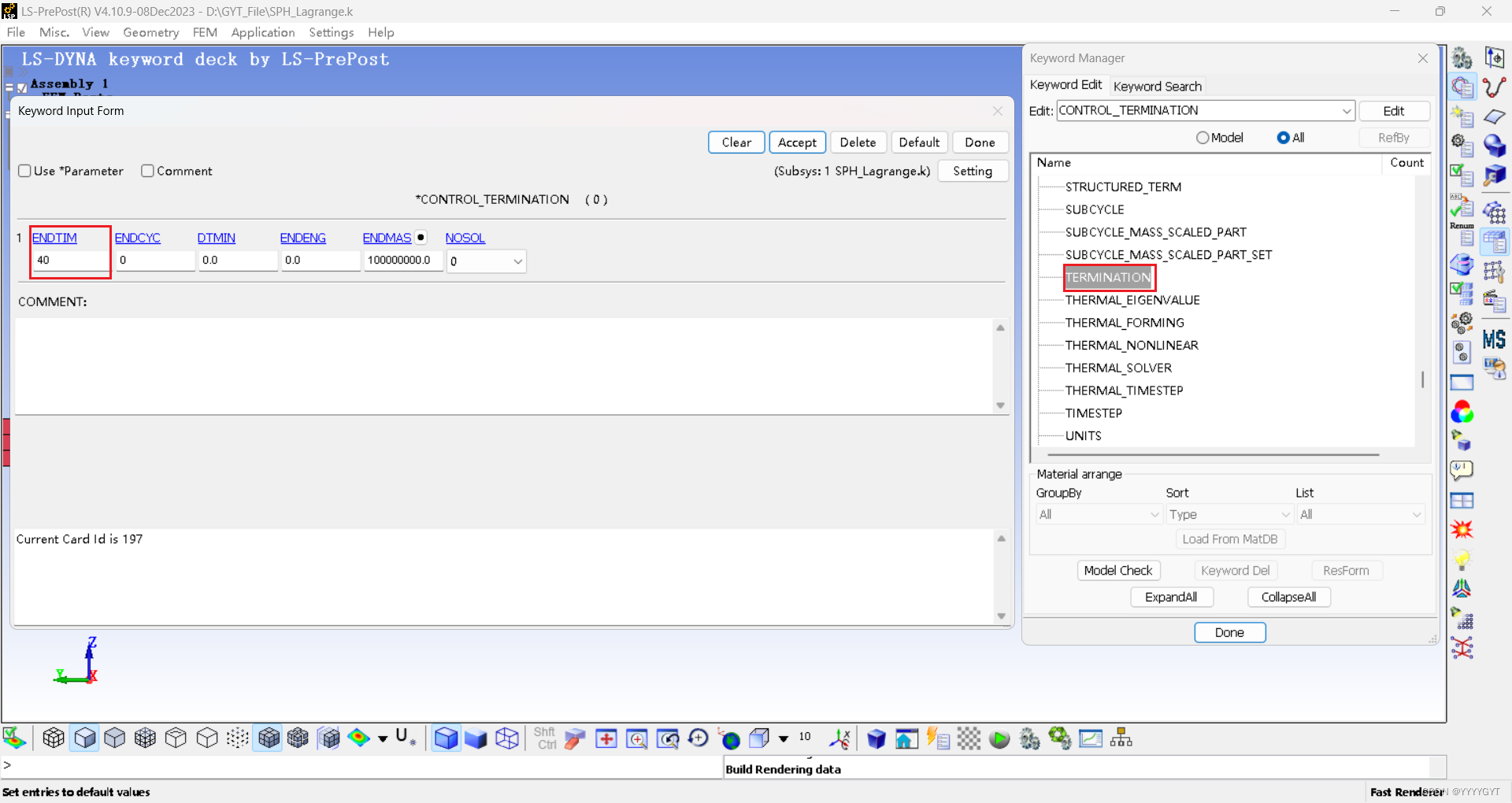

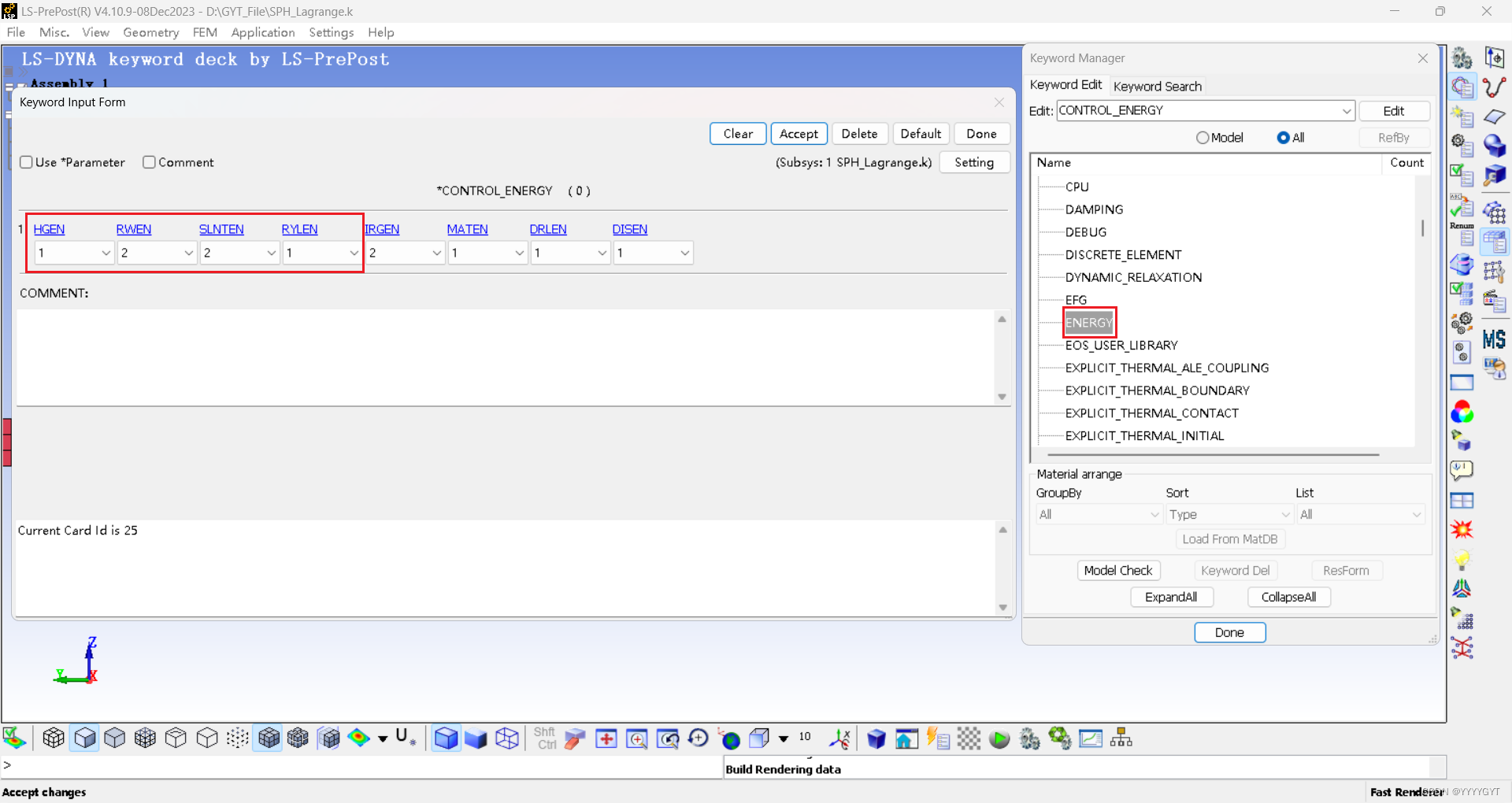

14.定义控制参数

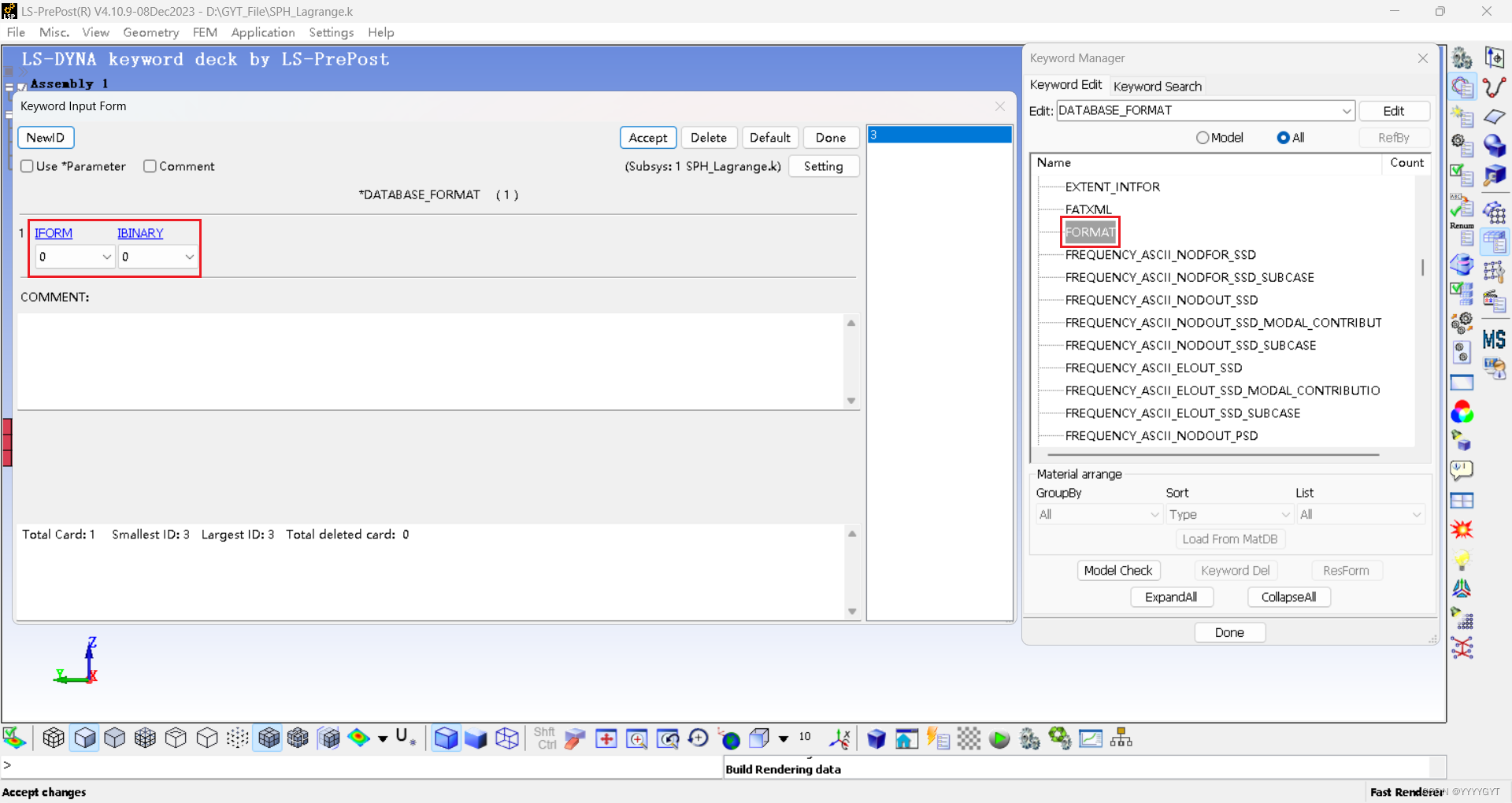

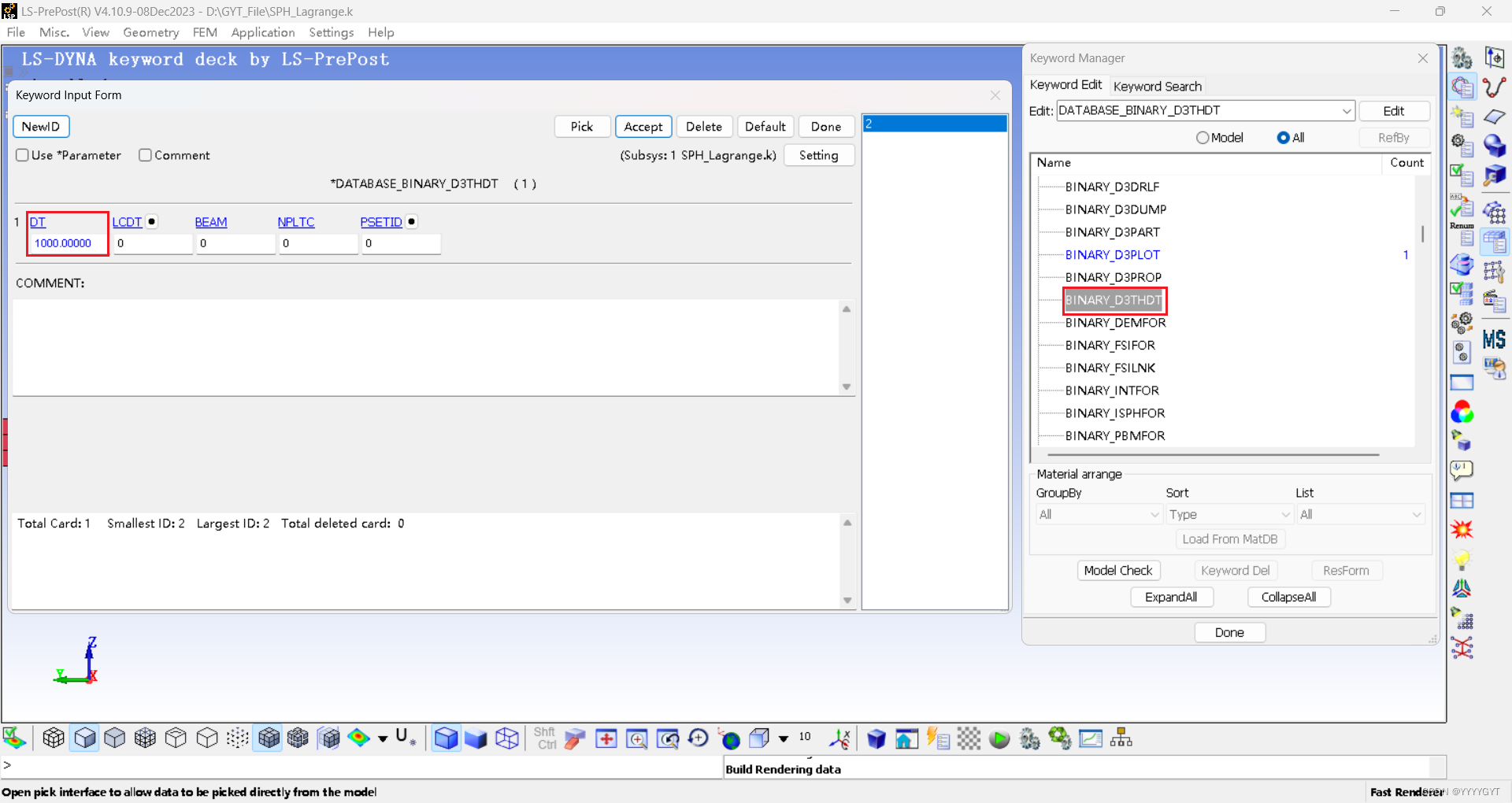

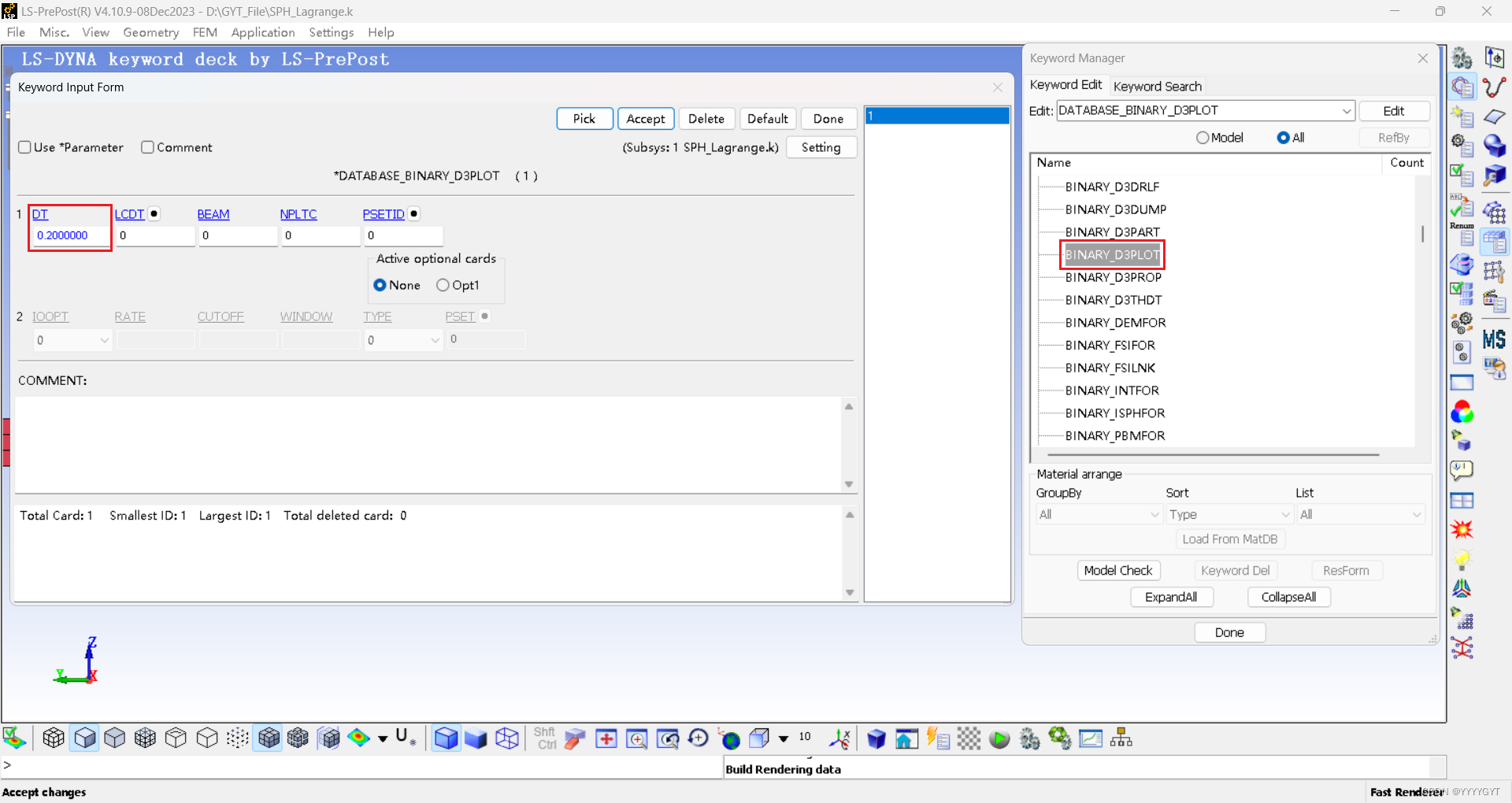

15.定义二进制结果文件的输出

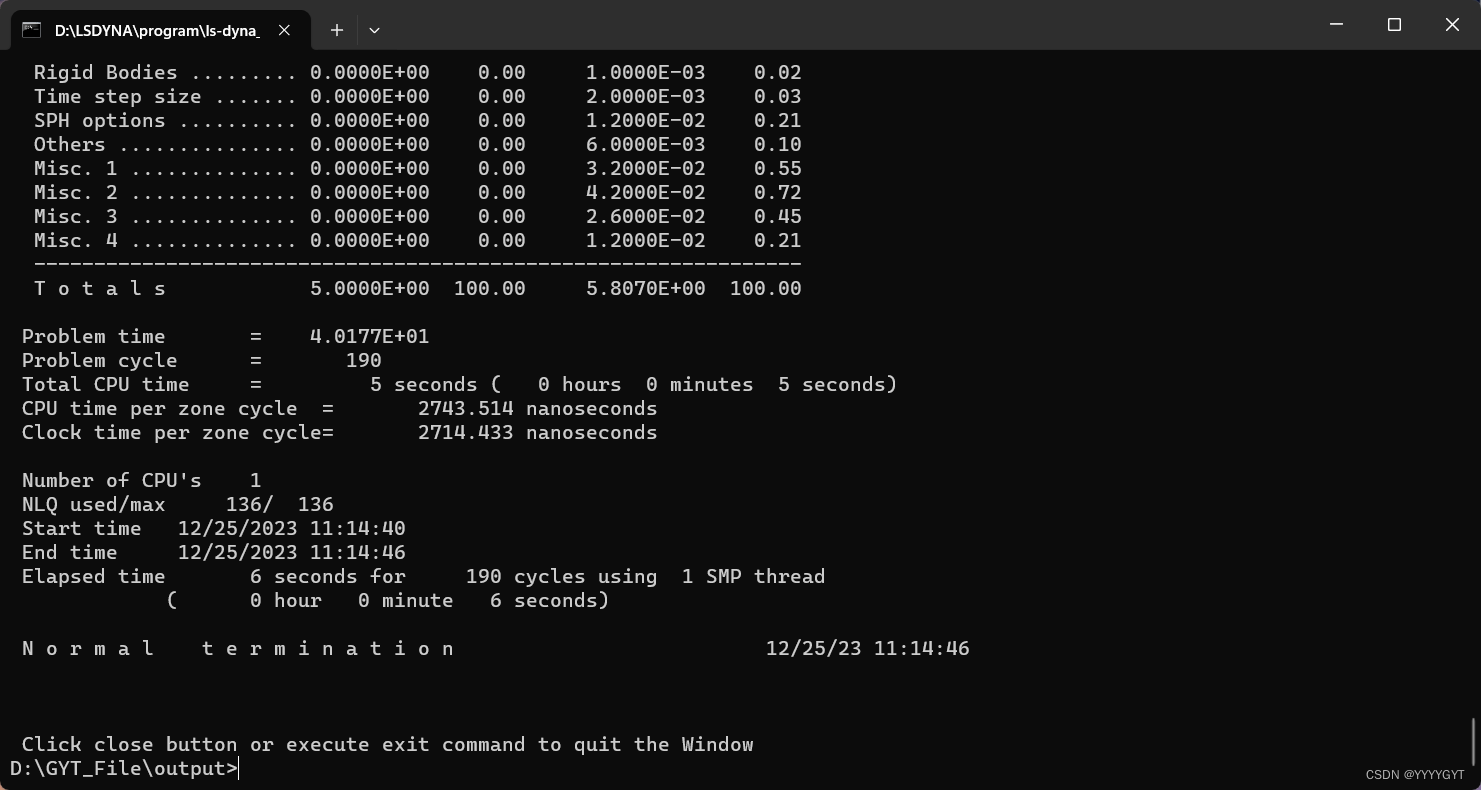

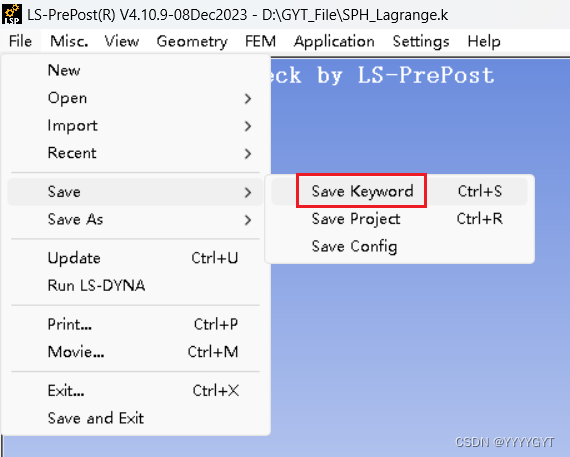

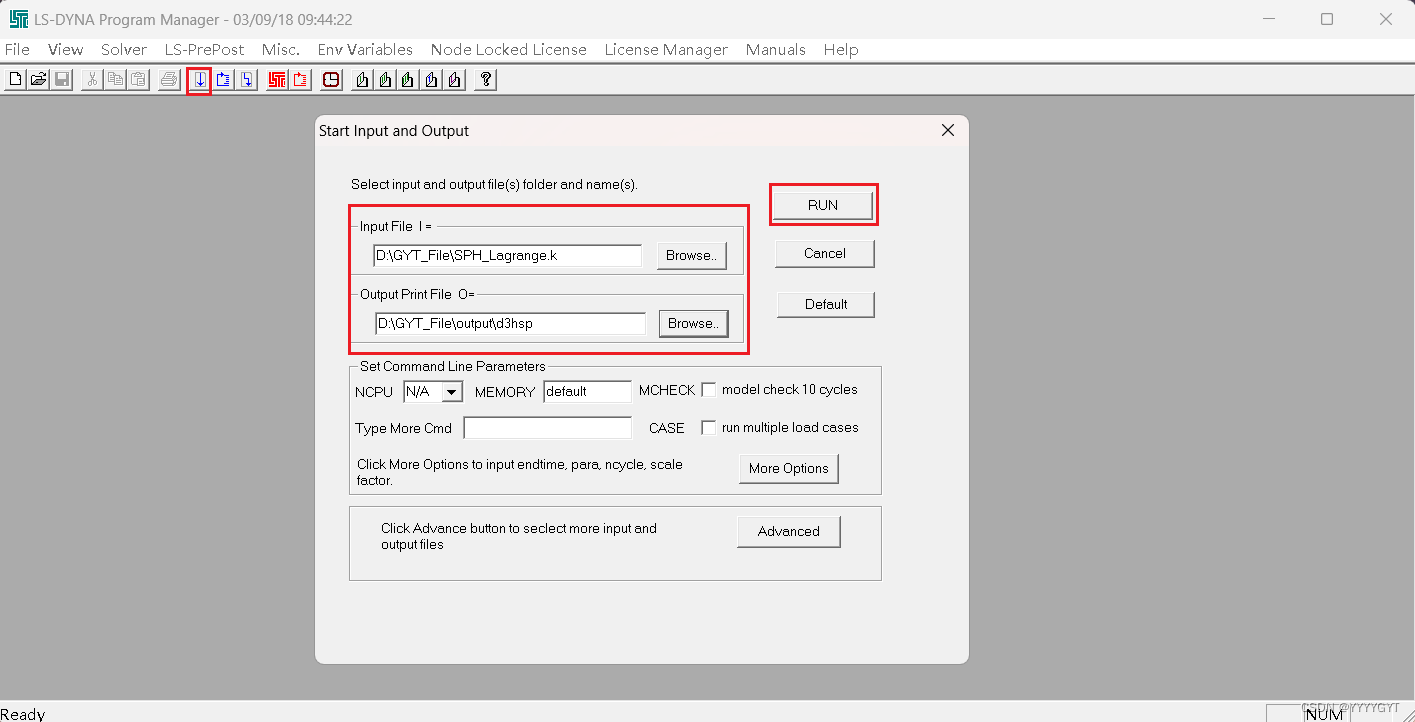

16.保存，求解



17.结果后处理，查看靶板受撞击损伤程度

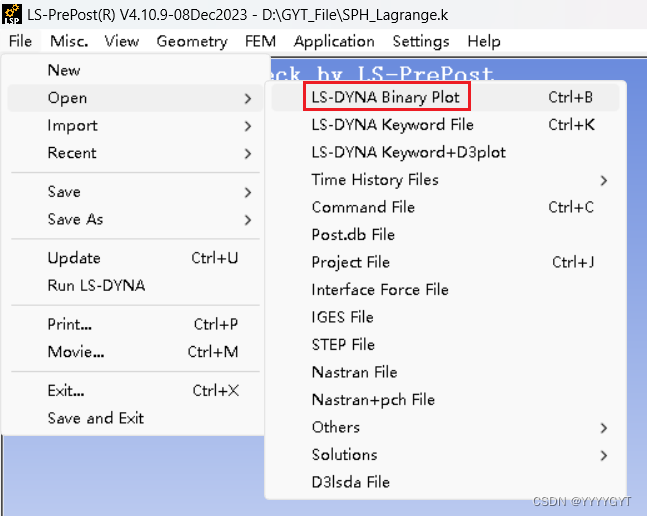

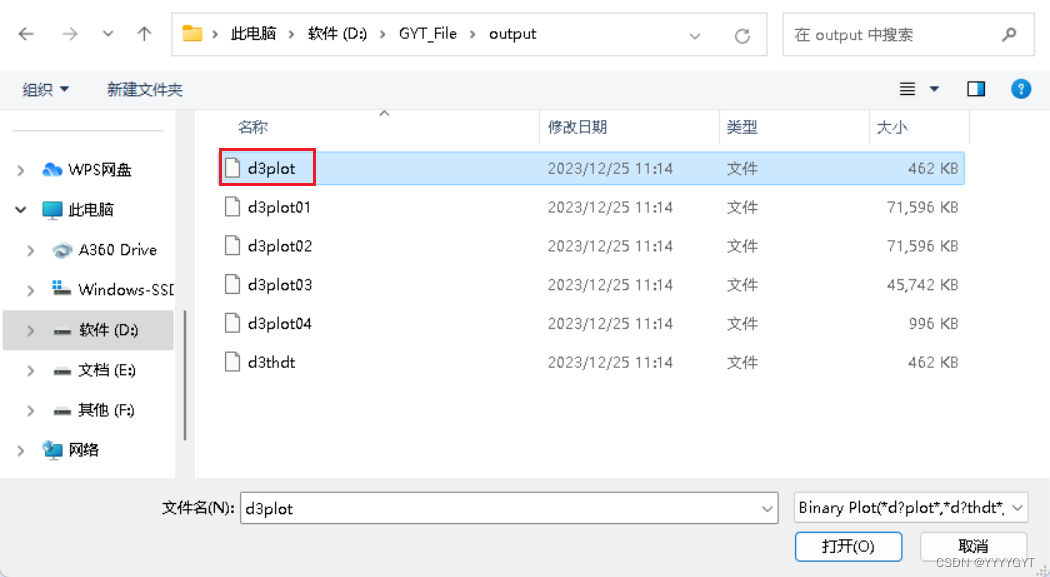

 (1)读取d3plot



 （2）镜像模型

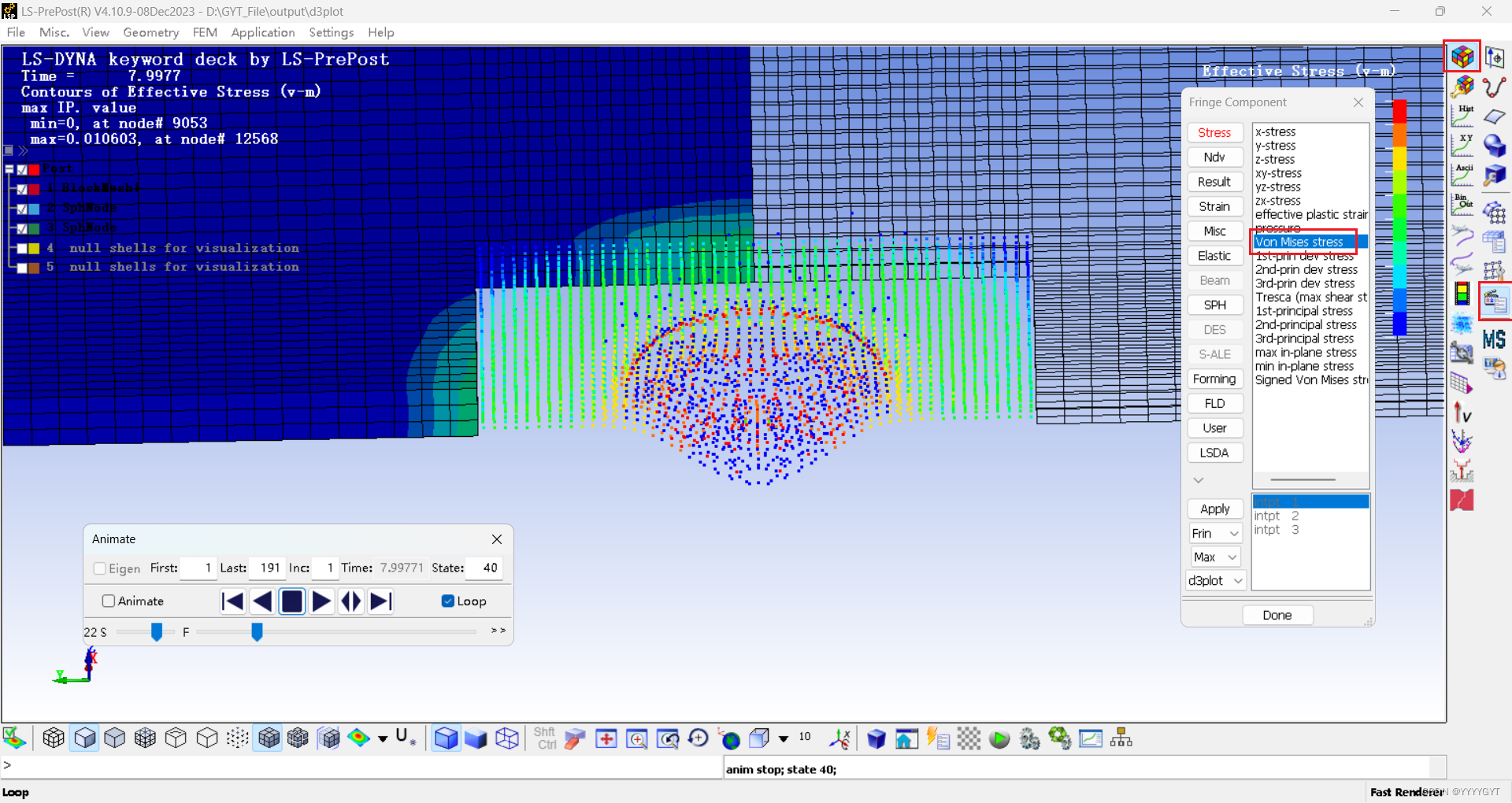

（3）显示应力云图
