IIC及配置应用（SHT30读取温湿度）

1. IIC通信协议

1.1 IIC通信协议简介

1.1.1 什么是IIC？

串行通信协议的一种，属于串行通信协议中的半双工同步通信。

IIC是一种被定义好的标准，采用二线制，一条数据线，一条时钟线；

数据线传输数据，一位一位传输；时钟线控制传输速率。

1.1.2 有什么用？

IIC用于收发数据。

与串口比线用的更少，两条线可以控制N多设备（自动寻址方式）；传输数据的正确率更高。缺点是传输距离近。

1.1.3 如何使用？

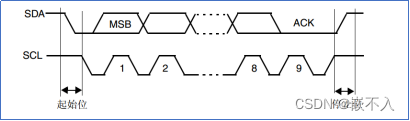

从时序图可以得到IIC由：起始信号—>八位数据（MSB：高位在前）—>应答信号（ACK）—>停止信号，组成。

​​​​​​​1.2 IIC时序详解

SCL是时钟线，SDA是数据线。

在IIC规定了时钟线和数据线在空闲时一定是高电平。

​​​​​​​1.2.1 起始信号

在SCL高电平的时候，拉低SDA就是起始信号。



​​​​​​​1.2.2 停止信号



停止信号：SCL为高电平期间，SDA由低电平向高电平跳变。

​​​​​​​1.2.3 应答信号

CPU（主机）给外设（从机）传输数据，CPU拉高SCL和SDA代表等待应答，外设会拉低SDA代表给出应答，如果没有拉低代表未应答。



CPU接收外设的数据：CPU拉低SCL然后拉低SDA，拉高SCL保持一段时间即可，这时候外设检测到这个低电平就代表得到了应答。

什么时候应答？？数据是8位的，第九位就是应答信号

​​​​​​​1.2.4 数据传输

在时钟线为高电平的时候不允许改变数据线，所以在发送数据的时候要拉低时钟线。

主机发从机收（out）：所以对于IIC协议的设备来说（从机），它在检测到时钟线变低了就代表对面（主机）在放数据了，时钟线拉高了代表对面放完了，自己可以读取数据了。



从机发主机收：主机拉低时钟线代表可以放入数据了，主机拉高时钟线代表不允许再操作数据线了。所以主机拉低时钟线一段时间，再拉高时钟线就可以从数据线上读取到从机想传输给主机的数据了。



1.3SHT30读取温湿度

1.3.1SHT30怎么读取温湿度？

SHT30使用的是IIC通信协议传输数据，具体怎么读取的？



从图上可以知道，首先起始信号写指令（0x88）,然后发送转换指令（0x2C06 高重复性测量），接着再来起始信号读指令（0x89），接下来就是十六位的温度+CRC读取，再然后就是十六位湿度+CRC读取。

​​​​​​​1.3.2 器件地址



上图可知器件地址有0x44和0x45，这个选择需要查看硬件连接方式，地址引脚ADDR接地使用的是0x44。



注意：地址应该是0x44才对，为什么使用的是0x88？？因为在启动传输后，随后传输的 IIC 首字节包括 7 位的IIC 设备地址和一个 SDA方向位（读 R：‘1’，写 W：‘0’），所以地址需要向左移动一位为读/写位留出空间。​​​​​​​

1.3.3 温湿度转换

相对湿度转换

不论基于哪种分辨率，相对湿度 RH 都可以根据SDA 输出的相对湿度信号 SRH通过如下公式计算获得（结果以 %RH 表示）。



温度转换

不论基于哪种分辨率，温度 T 都可以通过将温度输出信号 ST代入到下面的公式计算得到（结果以温度°C 表示）。

 ​​​​​​​

​​​​​​​1.3.4 温湿度转换应用

1）SHT30初始化

2）湿温度读取
