LCD简括

1. LCD显示屏

1.1 LCD简介

1.1.1 LCD是什么？？

LCD就是液晶显示器，其实本质就是灯，无数的灯组成的，每个灯如果只有两种颜色就是黑白，如果颜色较多就是彩屏。

1.1.2 LCD有什么用？

显示图形图像。

1.1.3 LCD如何使用？

点亮指定位置的灯组合成图形图像。

怎么点亮？0x2C之后写入RGB颜色

怎么指定位置？0x2A+0x2B

显示器肯定与主控连接，主控发送数据给它。

1.2 LCD资料

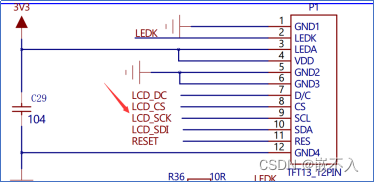

1.2.1 LCD原理图

从上面可以看到只有五条线有用，其中有一条是复位，我们需要了解其它四条是什么。

• LCD屏幕的尺寸：1.3英寸。
• LCD屏幕分辨率：240*240。
• LCD屏幕颜色位深：16BPP（颜色RGB比例：5:6:5）。
• LCD驱动接口：4线SPI。
• 硬件接口
  1. LCD_CS：片选PB4。
  2. D/C：命令/数据PD2。
  3. SCLK：同步时钟线。
  4. RST：TFTLCD硬复位。
  5. SDI：数据线，写入数据。
  6. LEDK：LCD液晶屏背光灯PA15。

又是SPI，哈哈哈o(*￣▽￣*)ブ。



1.3 LCD操作流程

• LCD初始化：引脚初始化、SPI初始化、屏幕参数配置（直接找产商）
• SPI收发数据
• LCD显示数据和指令发送：0x2A、0x2B、0x2C

1.3.1 引脚初始化

 PA15（背光，高电平有效）和PB4（片选，我们这里使用一直拉低）、以及PD2（数据命令端，0是命令、1是数据）

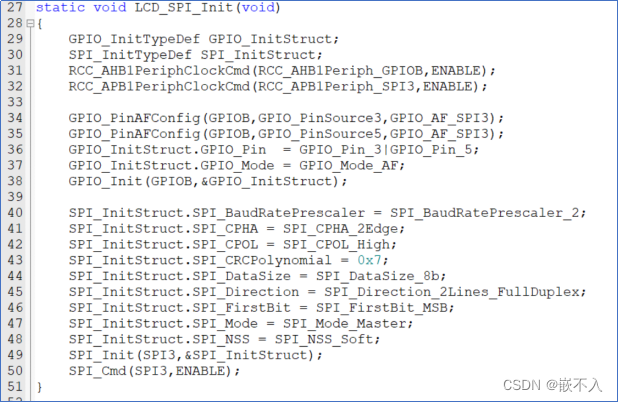

​​​​​​​1.3.2 SPI初始化

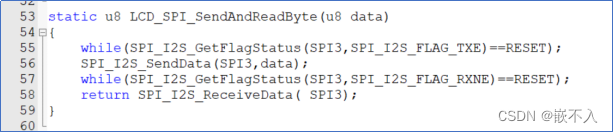

​​​​​​​1.3.3 SPI收发数据

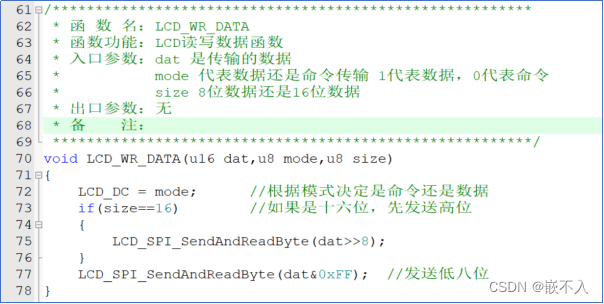

​​​​​​​1.3.4 LCD发送数据



​​​​​​​1.3.5 屏幕参数配置



LCD_BLK = 1;	//打开背光
	delay_ms(100);

	//************* Start Initial Sequence **********//
	LCD_WR_DATA(0x11,LCD_CMD,8); //Sleep out
	delay_ms(120);              //Delay 120ms
	//************* Start Initial Sequence **********//
	LCD_WR_DATA(0x36,LCD_CMD,8);
	LCD_WR_DATA(0x00,LCD_DATA,8);

	LCD_WR_DATA(0x3A,LCD_CMD,8);
	LCD_WR_DATA(0x05,LCD_DATA,8);

	LCD_WR_DATA(0xB2,LCD_CMD,8);
	LCD_WR_DATA(0x0C,LCD_DATA,8);
	LCD_WR_DATA(0x0C,LCD_DATA,8);
	LCD_WR_DATA(0x00,LCD_DATA,8);
	LCD_WR_DATA(0x33,LCD_DATA,8);
	LCD_WR_DATA(0x33,LCD_DATA,8);

	LCD_WR_DATA(0xB7,LCD_CMD,8);
	LCD_WR_DATA(0x35,LCD_DATA,8);

	LCD_WR_DATA(0xBB,LCD_CMD,8);
	LCD_WR_DATA(0x19,LCD_DATA,8);

	LCD_WR_DATA(0xC0,LCD_CMD,8);
	LCD_WR_DATA(0x2C,LCD_DATA,8);

	LCD_WR_DATA(0xC2,LCD_CMD,8);
	LCD_WR_DATA(0x01,LCD_DATA,8);

	LCD_WR_DATA(0xC3,LCD_CMD,8);
	LCD_WR_DATA(0x12,LCD_DATA,8);

	LCD_WR_DATA(0xC4,LCD_CMD,8);
	LCD_WR_DATA(0x20,LCD_DATA,8);

	LCD_WR_DATA(0xC6,LCD_CMD,8);
	LCD_WR_DATA(0x0F,LCD_DATA,8);

	LCD_WR_DATA(0xD0,LCD_CMD,8);
	LCD_WR_DATA(0xA4,LCD_DATA,8);
	LCD_WR_DATA(0xA1,LCD_DATA,8);

	LCD_WR_DATA(0xE0,LCD_CMD,8);
	LCD_WR_DATA(0xD0,LCD_DATA,8);
	LCD_WR_DATA(0x04,LCD_DATA,8);
	LCD_WR_DATA(0x0D,LCD_DATA,8);
	LCD_WR_DATA(0x11,LCD_DATA,8);
	LCD_WR_DATA(0x13,LCD_DATA,8);
	LCD_WR_DATA(0x2B,LCD_DATA,8);
	LCD_WR_DATA(0x3F,LCD_DATA,8);
	LCD_WR_DATA(0x54,LCD_DATA,8);
	LCD_WR_DATA(0x4C,LCD_DATA,8);
	LCD_WR_DATA(0x18,LCD_DATA,8);
	LCD_WR_DATA(0x0D,LCD_DATA,8);
	LCD_WR_DATA(0x0B,LCD_DATA,8);
	LCD_WR_DATA(0x1F,LCD_DATA,8);
	LCD_WR_DATA(0x23,LCD_DATA,8);

	LCD_WR_DATA(0xE1,LCD_CMD,8);
	LCD_WR_DATA(0xD0,LCD_DATA,8);
	LCD_WR_DATA(0x04,LCD_DATA,8);
	LCD_WR_DATA(0x0C,LCD_DATA,8);
	LCD_WR_DATA(0x11,LCD_DATA,8);
	LCD_WR_DATA(0x13,LCD_DATA,8);
	LCD_WR_DATA(0x2C,LCD_DATA,8);
	LCD_WR_DATA(0x3F,LCD_DATA,8);
	LCD_WR_DATA(0x44,LCD_DATA,8);
	LCD_WR_DATA(0x51,LCD_DATA,8);
	LCD_WR_DATA(0x2F,LCD_DATA,8);
	LCD_WR_DATA(0x1F,LCD_DATA,8);
	LCD_WR_DATA(0x1F,LCD_DATA,8);
	LCD_WR_DATA(0x20,LCD_DATA,8);
	LCD_WR_DATA(0x23,LCD_DATA,8);
	LCD_WR_DATA(0x21,LCD_CMD,8);

	LCD_WR_DATA(0x29,LCD_CMD,8);

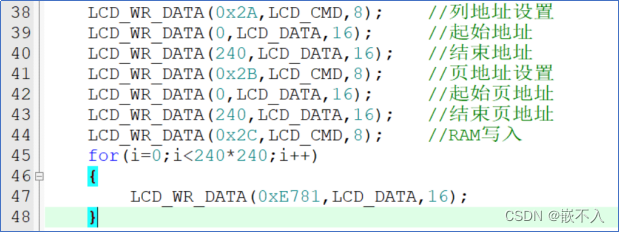

​​​​​​​1.3.6 屏幕显示

显示位置设置：0x2A和0x2B

颜色的组成是RGB，屏幕是16位真彩，所以选择的比例是5：6：5。

什么意思呢，比如说你随机取色RGB为255：120：64，5: 6:5就是分别取这三个数的高五位、高6位、高五位，然后拼成16位酱紫......
