比较与排序类可视化图表总结

比较与排序类可视化图表总结

1. 柱状图（Bar Chart）

柱状图详解：特点、应用场景与Python实战教程
柱状图（Bar Chart）是数据可视化中最基础、应用最广泛的图表之一。它通过直观的柱形高度差异传递信息，被称为“数据对比的黄金标准”。本文将从核心特点、典型应用场景和Python代码实现三个维度全面解析，并附完整代码与可视化效果说明。

一、柱状图的核心特点

1. 直观对比性
   通过柱子的高度/长度差异直接反映数值大小，人类视觉系统可快速识别最大/最小值。
   支持横向（条形图）和纵向两种布局，适应不同场景（如长标签文本适合横向排列）。
2. 灵活扩展性
   堆叠柱状图：展示多子类别的总量与构成（如电商品类销售额中不同品牌占比）。
   分组柱状图：并列对比多组数据（如A/B测试中实验组与对照组指标对比）。
   可添加误差线（科研数据置信区间）、数据标签（精确数值标注）等辅助信息。
3. 排序强化逻辑
   按数值排序后的柱状图能突出排名信息，避免杂乱无章的分类排列（如“销量TOP10商品”）。
4. 高兼容性
   适用于Excel、Python、R、Tableau等几乎所有数据分析工具，学习成本低。

二、柱状图的典型应用场景

1. 商业分析
   案例：对比不同门店的月营业额，用横向条形图展示排名，并用颜色区分达标（绿色）与未达标（红色）门店。
   优势：管理层5秒内锁定业绩最佳和最差门店。
2. 市场调研
   案例：展示消费者对手机品牌的偏好度调查结果，使用纵向柱状图按百分比排序。
   技巧：在柱子顶部添加百分比标签，提高信息密度。
3. 资源管理
   案例：用堆叠柱状图对比各部门预算分配，每一层颜色代表不同支出类型（人力、设备、营销）。
   价值：快速识别预算超支的部门和支出类别。
4. 学术研究
   案例：论文中对比不同算法在准确率、召回率等指标上的表现，使用分组柱状图并列展示。
   专业细节：添加误差线表示多次实验的标准差。

三、python简易代码

工具实现（Python Matplotlib）：

import matplotlib.pyplot as plt
categories = ['A', 'B', 'C']
values = [25, 40, 30]
plt.bar(categories, values)
plt.title("示例柱状图")
plt.show()

结果：垂直柱状图，柱子高度对应数值。

2. 环形柱状图（Circular Bar Chart）

环形柱状图详解：特点、应用场景与Python实战教程
环形柱状图（Circular Bar Chart）是传统柱状图的创意变体，通过极坐标布局打破常规，既能清晰对比数据，又能提升视觉吸引力。本文将从核心特点、典型应用场景和Python代码实现三个维度全面解析，并附完整代码与可视化效果说明。

一、环形柱状图的核心特点

1. 空间利用率高
   环形布局：数据围绕圆心呈放射状排列，中心区域可放置标题、Logo或关键指标（如平均值、总值）。
   长标签友好：类别名称沿圆周排列，避免横向柱状图中长文本换行问题。
2. 视觉表现力强
   设计新颖：与传统直角坐标系图表形成鲜明对比，适合吸引读者注意力。
   色彩聚焦：通过渐变色或对比色强调特定数据（如头部/尾部类别）。
3. 数据呈现维度
   周期性暗示：环形结构天然暗示周期性数据（如24小时时间分布、12个月销售周期）。
   多组对比：可通过同心圆环展示多组数据（如两年同期数据对比）。
4. 局限性
   精度受限：依赖角度判断数值差异时，人眼敏感度低于长度对比。
   数据量限制：类别过多会导致放射状标签重叠（一般建议不超过20个类别）。

二、环形柱状图的典型应用场景

1. 企业年报与品牌报告
   案例：展示全球分支机构营收占比，中心标注企业总营收和增长率。
   优势：环形布局与品牌Logo结合，强化视觉统一性。
2. 个人能力展示
   案例：简历中用环形柱状图呈现技能评分（Python/SQL/Tableau等），中心显示综合能力分。
   技巧：用冷暖色区分技术类与业务类技能。
3. 周期性数据对比
   案例：分析连锁餐厅24小时订单量分布，用环形图直观呈现“早餐-午餐-晚餐”高峰时段。
   专业细节：按顺时针方向排列时间标签（0点→6点→12点→18点→24点）。
4. 媒体信息图设计
   案例：新闻中对比十大城市PM2.5年度均值，用渐变色从绿（优）到红（差）映射污染程度。
   交互扩展：H5页面中点击柱子弹出详细数据。

三、python简易代码

以下是一个使用 Matplotlib 生成简单环形图（空心饼图）的Python代码示例：

import matplotlib.pyplot as plt
labels = ['苹果', '香蕉', '橙子', '葡萄']
sizes = [30, 25, 20, 25]
colors = ['#ff9999','#66b3ff','#99ff99','#ffcc99']
explode = (0.05, 0, 0, 0)  # 突出显示第一块

fig, ax = plt.subplots(figsize=(8, 6))
ax.pie(sizes,
       explode=explode,
       labels=labels,
       colors=colors,
       autopct='%1.1f%%',  # 显示百分比
       startangle=90,       # 起始角度
       wedgeprops={'width': 0.4, 'edgecolor': 'white'}  # 关键参数：width控制环宽
      )

centre_circle = plt.Circle((0,0), 0.2, color='white')  # 0.2是中心圆半径
fig.gca().add_artist(centre_circle)

plt.title('水果销量占比环形图', fontsize=14)
plt.axis('equal')  # 确保正圆形
plt.show()

3. 子弹图（Bullet Graph）

子弹图详解：特点、应用场景与Python实战教程
子弹图（Bullet Graph）由数据可视化专家Stephen Few提出，是一种高效展示目标达成度与性能区间的专业图表。它用极简的视觉元素浓缩多维信息，是商业分析中的“瑞士军刀”。本文从核心特点、典型应用场景和Python代码实现三个维度全面解析，并提供可直接复用的代码模板。

一、子弹图的核心特点

1. 信息密度高
   三合一展示：单图表内集成实际值、目标值和性能区间（如差/中/优）。
   紧凑布局：宽度通常仅为传统仪表盘的1/5，适合仪表板多指标并列展示
2. 精准量化
   标尺基准：通过背景色块划分参考范围，避免主观解读。
   明确对比：实际值条形与目标标记线的位置差异直观显示差距。
3. 设计规范
   方向统一：横向布局符合从左到右的“进度”认知习惯。
   色彩克制：通常使用低饱和度的灰色系背景，突出彩色前景元素。
4. 扩展性
   多维度叠加：支持嵌套显示多个实际值（如实际销售额 vs 预测销售额）。
   动态适配：通过调整坐标轴范围适配不同量纲指标（如百分比、货币值）。

二、子弹图的典型应用场景

1. KPI监控
   案例：市场部门用子弹图展示“季度销售额完成度”，背景色划分[0-70%]（红）、[70-90%]（黄）、[90-100%]（绿）。
   优势：一眼识别达标情况，避免数字疲劳。
2. 项目管理
   案例：研发进度看板中对比“实际开发进度”与“计划里程碑”，背景区间表示风险等级。
   技巧：红色目标线标记客户要求的最终截止日。
3. 资源利用率
   案例：IT运维仪表盘中监控服务器CPU使用率，背景色区分[0-60%]（安全）、[60-80%]（警告）、[80-100%]（危险）。
   价值：快速定位需扩容的服务器节点。
4. 医疗健康
   案例：电子病历系统显示患者血压值，参考区间根据年龄动态调整。
   交互扩展：点击图表弹出历史趋势曲线。

三、python简易代码

以下是一个使用 Matplotlib 生成基础子弹图（Bullet Graph）的Python代码示例：

import matplotlib.pyplot as plt
import numpy as np

fig, ax = plt.subplots(figsize=(8, 1))  # 窄高画布适应横向布局
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS']  # 支持中文显示

actual_value = 65    # 实际值
target_value = 75    # 目标值
ranges = [20, 50, 80, 100]  # 性能区间分割点：[差, 中, 良, 优]

colors = ['#FF6B6B', '#FFD700', '#90EE90']  # 红/黄/绿
for i in range(len(ranges)-1):
    ax.barh('KPI',
            width=ranges[i+1]-ranges[i],
            left=ranges[i],
            height=0.5,
            color=colors[i],
            alpha=0.2)  # 背景透明度

ax.barh('KPI',
        width=actual_value,
        height=0.3,
        color='#4169E1',
        alpha=0.9)

ax.axvline(x=target_value,
           ymin=0.25,
           ymax=0.75,
           color='#FF4500',
           linewidth=2,
           linestyle='--')

ax.set_xlim(0, 100)
ax.set_xticks(np.arange(0, 101, 10))
ax.set_xlabel('完成度 (%)')
ax.set_yticks([])  # 隐藏Y轴标签
ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)

plt.title('项目进度子弹图', pad=20)
plt.tight_layout()
plt.show()

4. 哑铃图（Dumbbell Chart）

哑铃图详解：特点、应用场景与Python实战教程
哑铃图（Dumbbell Chart），又称DNA图或范围条形图，是一种高效展示两组数据差异的可视化工具。它通过连接两个数据点的线段，直观呈现变化方向和幅度，是数据分析中的“差异探测器”。本文从核心特点、典型应用场景和Python代码实现三个维度全面解析，并提供可直接复用的代码模板。

一、哑铃图的核心特点

1. 差异可视化
   双点一线：用起点（如初始值）和终点（如最终值）表示数据范围，线段长度反映变化幅度。
   方向识别：线段倾斜方向（上/下）暗示增长或下降趋势。
2. 多维度对比
   横向对比：支持并列多组哑铃，对比不同实体的差异变化。
   颜色编码：通过颜色区分增长（绿色）与下降（红色），强化信息传递
3. 空间效率
   紧凑布局：单列图表可展示数十个实体的对比，避免折线图的多线交叉问题。
   标签友好：类别名称沿Y轴排列，天然适配长文本标签。
4. 局限性
   数量限制：超过20个类别时易造成视觉混乱。
   精度依赖：需配合数据标签精确显示数值差异。

二、哑铃图的典型应用场景

1. 时间序列对比
   案例：对比10个国家2010年与2020年人均GDP变化，用线段长度反映增长幅度。
   技巧：用颜色区分“高增长”（绿色）和“低增长”（黄色）。
2. 政策效果评估
   案例：展示环保政策实施前后20个城市的PM2.5指数变化，突出治理成效。
   专业细节：添加参考线标记国家标准值。
3. 产品迭代分析
   案例：对比A/B测试中实验组与对照组的用户留存率差异。
   交互扩展：悬停显示统计显著性（p值）。
4. 医疗研究
   案例：可视化患者治疗前后关键生理指标（如血压、血糖）变化。
   预警设计：红色线段标记超出安全范围的异常变化。

三、python简易代码

以下是一个使用 Matplotlib 生成哑铃图（Dumbbell Chart）的简单Python代码示例：

import matplotlib.pyplot as plt
import pandas as pd


data = {
    'Country': ['中国', '美国', '日本', '德国', '印度'],
    '2015': [68, 78, 82, 79, 66],
    '2020': [77, 76, 85, 81, 70]
}
df = pd.DataFrame(data)


plt.figure(figsize=(10, 6))
plt.style.use('ggplot')  # 使用ggplot主题


for index, row in df.iterrows():
    # 绘制连接线（灰色虚线）
    plt.plot([row['2015'], row['2020']],  # X值
             [index, index],             # Y值（同一行）
             color='gray',
             linestyle='--',
             alpha=0.5,
             zorder=1)

    # 绘制起点（2015年）和终点（2020年）的圆点
    plt.scatter(row['2015'], index,
                color='#1f77b4', s=100,
                label='2015' if index==0 else "",  # 防止重复图例
                zorder=2)
    plt.scatter(row['2020'], index,
                color='#ff7f0e', s=100,
                label='2020' if index==0 else "",
                zorder=2)


plt.yticks(range(len(df)), df['Country'], fontsize=10)
plt.xlabel('预期寿命（岁）', fontsize=12)
plt.title('2015-2020年各国预期寿命变化', pad=20, fontsize=14)


plt.legend(loc='lower right', frameon=True)
plt.grid(axis='x', alpha=0.3)


plt.tight_layout()
plt.show()

5. 雷达图（Radar Chart）

雷达图详解：特点、应用场景与Python实战教程
雷达图（Radar Chart），又称蜘蛛网图或星形图，是多维数据对比的经典可视化工具。它通过将多个维度的数值映射到放射状坐标轴上，形成闭合多边形，是分析综合能力的“透视镜”。本文从核心特点、典型应用场景和Python代码实现三个维度全面解析，并提供可直接复用的代码模板。

一、雷达图的核心特点

1. 多维对比
   极坐标系：将多个维度（通常5-8个）分布在同心圆的不同角度，形成闭合多边形。
   形状记忆：多边形面积大小反映综合能力，形状差异突出各维度不均衡性。
2. 平衡分析
   木桶效应：快速识别最低维度（如某球员的“防守”短板）。
   基准参考：叠加多个实体雷达图（如竞品对比），或添加平均线作为参考。
3. 视觉局限
   维度限制：超过8个维度易导致线条交叉重叠，降低可读性。
   量纲敏感：各维度需统一量纲或标准化，否则图形会扭曲失真。
4. 设计灵活性
   填充增强：通过颜色填充多边形内部提升视觉聚焦。
   动态交互：支持悬停高亮、维度轴缩放等交互操作。

二、雷达图的典型应用场景

1. 人才能力评估
   案例：HR用雷达图对比候选人的“沟通力、执行力、创新力、抗压力、学习力”得分。
   技巧：用不同颜色区分候选人，叠加浅色区域表示岗位要求。
2. 产品特性分析
   案例：数码测评中对比手机的“屏幕、续航、拍照、性能、散热”评分。
   专业细节：坐标轴最大值设为行业最高分，突出产品定位。
3. 战略决策支持
   案例：SWOT分析可视化，四个象限映射“优势、劣势、机会、威胁”的强度。
   交互扩展：点击多边形下钻查看详细数据源。
4. 运动科学
   案例：运动员体能监测，分析“速度、力量、耐力、敏捷、柔韧”指标。
   预警设计：红色标记低于安全阈值的维度。

三、python简易代码

以下是一个使用 Matplotlib 生成雷达图（Radar Chart）的简单Python代码示例：

import numpy as np
import matplotlib.pyplot as plt
categories = ['速度', '力量', '技巧', '耐力', '敏捷']
values = [7, 5, 9, 6, 8]
angles = np.linspace(0, 2*np.pi, len(categories), endpoint=False).tolist()


values += values[:1]
angles += angles[:1]


plt.figure(figsize=(6,6))
ax = plt.subplot(111, polar=True)

ax.plot(angles, values, linewidth=2, linestyle='solid')
ax.fill(angles, values, 'blue', alpha=0.1)


ax.set_theta_offset(np.pi/2)  # 旋转起始角度
ax.set_theta_direction(-1)    # 顺时针方向
plt.xticks(angles[:-1], categories)
plt.yticks([0,2,4,6,8,10], color="grey", size=7)
plt.ylim(0,10)
plt.title('运动员能力雷达图', pad=20)
plt.show()

6. 平行坐标图（Parallel Coordinates）

平行坐标图的特点与应用场景
平行坐标图（Parallel Coordinates Plot）是一种用于可视化高维数据的图表，通过多个平行的纵轴表示不同维度，数据点以折线形式连接各轴上的对应值。

一、平行坐标图的核心特点

高维数据处理：能够展示超过三维的数据，揭示变量间的复杂关系2。
模式识别：通过折线的走势和交叉，直观发现聚类、异常值或变量间的相关性。
交互式分析：支持轴重排序、缩放、筛选等交互操作，增强数据探索能力。
数据密度可视化：通过折线的重叠程度反映数据分布密度。

二、平行坐标图的典型应用场景

多变量分析：如金融风险评估（分析多个经济指标的关系）或生物信息学（基因表达数据研究）。
异常检测：识别高维数据中的离群点，例如工业设备传感器数据监测。
分类模型辅助：观察不同类别数据在多个特征上的分布差异。

三、python简易代码

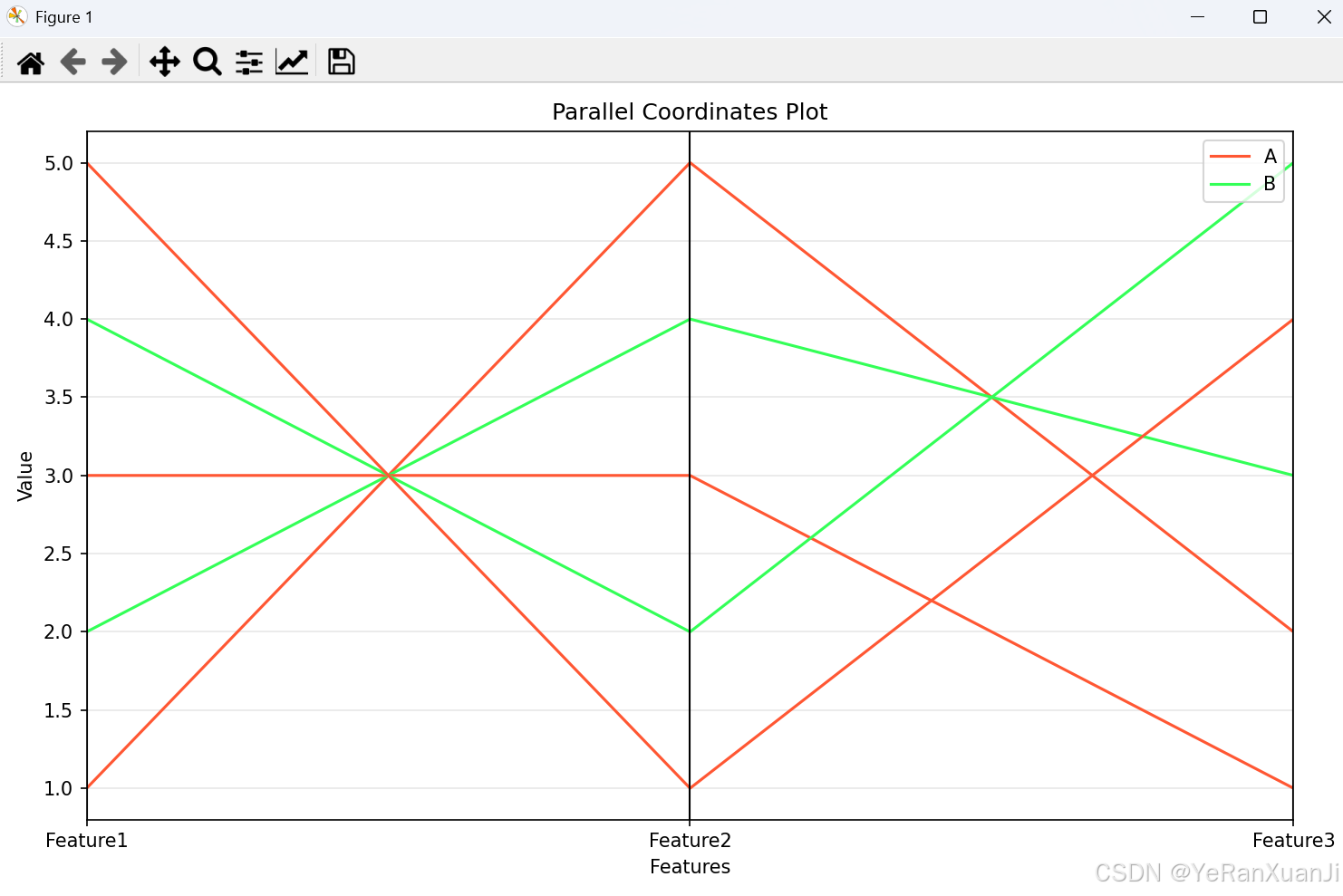

以下是用 Python 生成平行坐标图的简易代码示例，使用 matplotlib 和 pandas 库：

import matplotlib.pyplot as plt
import pandas as pd
from pandas.plotting import parallel_coordinates


data = {
    'Feature1': [1, 2, 3, 4, 5],
    'Feature2': [5, 4, 3, 2, 1],
    'Feature3': [2, 3, 1, 5, 4],
    'Class': ['A', 'B', 'A', 'B', 'A']
}
df = pd.DataFrame(data)


plt.figure(figsize=(10, 6))
parallel_coordinates(
    frame=df,
    class_column='Class',  # 分类列名
    color=('#FF5733', '#33FF57')  # 自定义颜色（根据类别数量）
)

plt.title("Parallel Coordinates Plot")
plt.xlabel("Features")
plt.ylabel("Value")
plt.grid(alpha=0.3)
plt.tight_layout()
plt.show()

7. 词云图（Word Cloud）

以下是关于 词云图（Word Cloud） 的总结，涵盖其特点、应用场景及使用 Python 的实现方法：

一、词云图的特点

直观展示词频
通过字体大小反映词语在文本中的出现频率，高频词更显眼。
设计灵活
支持自定义颜色、形状、背景和布局，适合创意可视化。
快速传递信息
无需复杂分析，用户一眼即可抓住文本核心内容。
适用性广
可处理短文本（如评论）或长文本（如文章、报告）。

二、应用场景

文本分析
分析社交媒体评论、新闻标题、用户反馈中的高频词。
提取电商产品评论的关键词（如“质量好”“物流慢”）。
品牌与舆情监控
识别品牌提及率最高的词汇。
发现舆情事件中的核心话题。
教育与研究
总结论文关键词或书籍主题。
分析学生问卷中的高频反馈。
营销与创意设计
生成品牌宣传视觉素材。
制作活动主题海报。

三、python简易代码

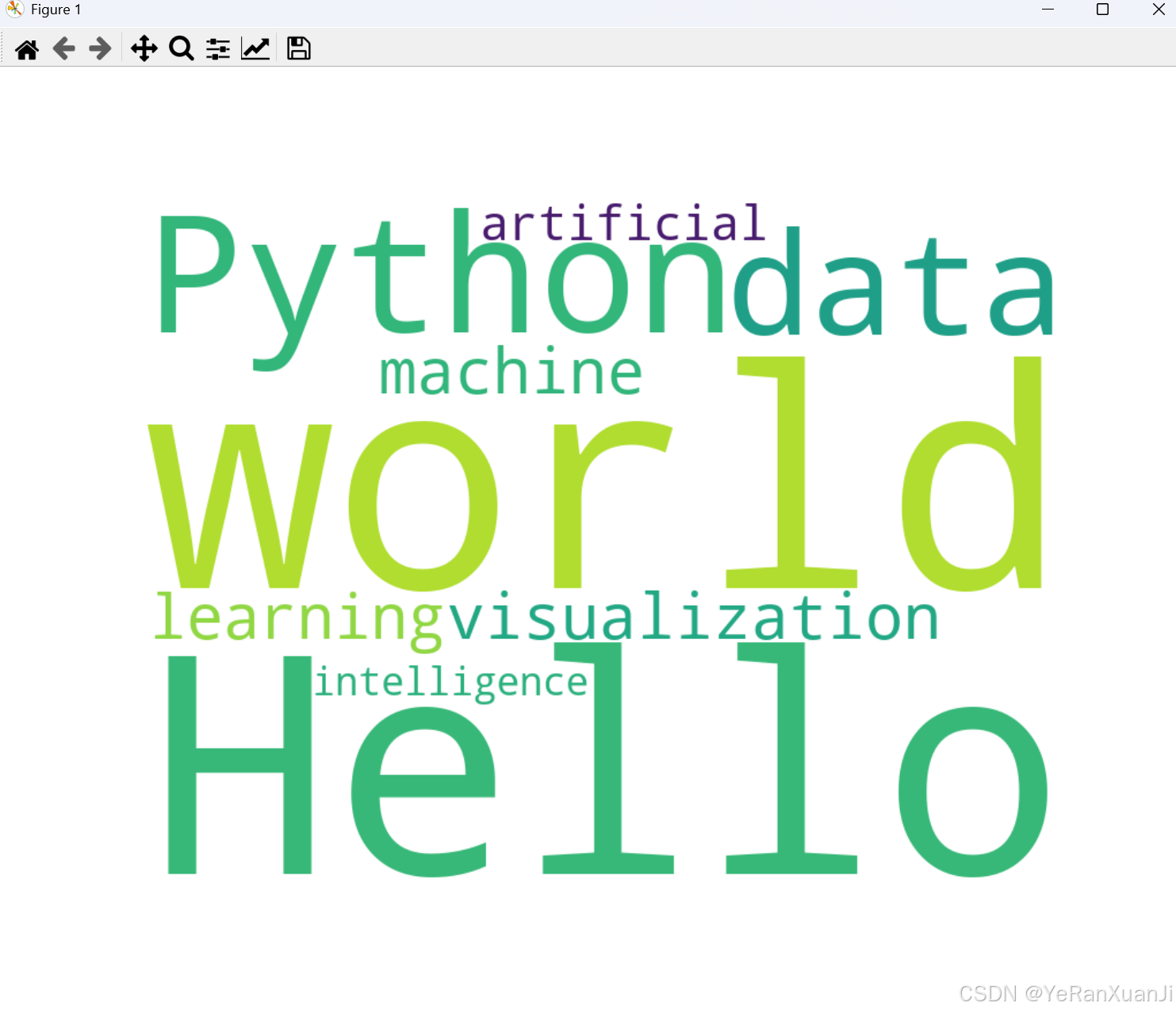

以下是一个生成词云图的简易Python代码示例，支持中英文文本，并提供关键注释：

from wordcloud import WordCloud
import matplotlib.pyplot as plt

text = "Hello world Python data visualization machine learning artificial intelligence"

wordcloud = WordCloud(
    width=800,          # 图片宽度
    height=600,         # 图片高度
    background_color="white",  # 背景色
    max_words=50        # 最多显示词数
).generate(text)

plt.figure(figsize=(10, 8))
plt.imshow(wordcloud, interpolation="bilinear")
plt.axis("off")  # 隐藏坐标轴
plt.show()

wordcloud.to_file("wordcloud_en.png")

总结对比

图表类型	核心功能	适用数据维度
柱状图	类别数值对比	单维
哑铃图	两组数据差异	二维
雷达图	多维属性综合对比	多维（5-8）
平行坐标图	高维数据模式发现	高维（>5）
词云图	文本频率排序	文本数据

选择建议：

• 简单排序：柱状图（基础）、环形柱状图（美观）。
• 多维对比：雷达图（少量维度）、平行坐标图（高维）。
• 变化差异：哑铃图（两组对比）、子弹图（目标进度）。
• 文本分析：词云图（直观展示高频词）。
