给硬件工程师的入门课-系统框图的设计

无论一个问题多么复杂，如果能以正确的方式去看待，它都会变得简单起来——德内拉·梅多斯《系统之美》

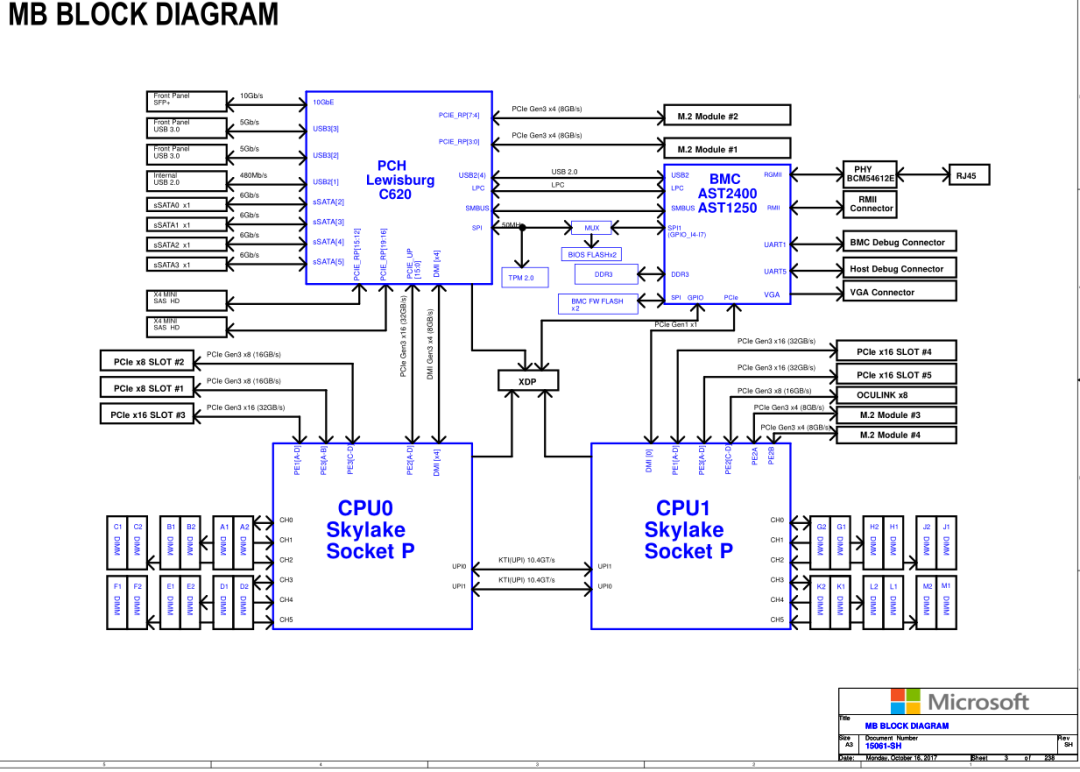

图 微软硬件设计系统框图

图 赛灵思K7 DEMO板硬件设计系统框图

系统框图是展示设计思路的一张图，一般由架构师或EE来绘制，复杂的系统必须有系统框图。其包含以下几个方面:

1.整机接口

接口名称，数量，接口信号

2.芯片方案

CPU,各外设芯片。应绘制出各模块最小系统框图。（如上图微软的框图）

3.电源树

各级电源转换关系，电流流向及路径。（如上图赛灵思的图）

做到以上几点，基本一份框图就完成了。

当然还可以有，I2C拓扑图，各模块的详细拓扑图，时序图等等，这里不赘述。

画系统框图是建立在对系统方案熟悉的基础上。对于新手是个循序渐进的过程，可先搞清一个模块，再扩大到一个最小系统、再扩展到接口、最小系统的级联、整个单板的信号流向，先掌握最简单的方法把它用熟练。

绘制框图用什么工具，其实并不限制，我通常用VISIO，其实PPT也可以画，如下图。

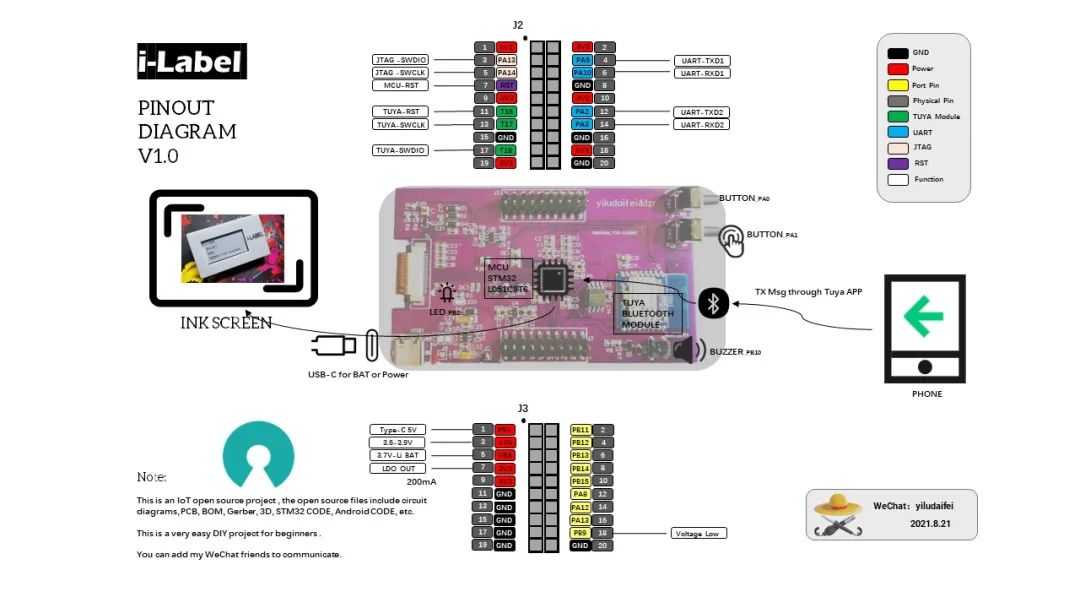

这里，给大家推荐Draw io吧，主要是因为Tony-ning写过一个很简短的教程，我认为够用了，放在下面。

https://www.cnblogs.com/tony-ning/p/7169526.html

draw.io

draw.io可谓简单而强大，里边不仅能绘制流程图框图，还有很多其他类型以及各个领域的绘图模板和图标。颜色和风格的设置等也是实用美观。

1.使用方法

第一步：打开网页创建新图或者打开存在的图。

①创建新文件。可以basic空文档，或模板。

②文件可以存储在云端或者本地硬盘，存在硬盘直接选择电脑上的文件，后缀为.xml

​
