#什么是PT100?
PT100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100Ω，在100℃时它的阻值约为138.5欧姆，它的阻值随着温度的变化近似线性变化，变化率≈0.385Ω/℃。PT100测温范围很宽，精度也很高，在工业领域得到广泛应用，在合理的电路设计配合下，其测温范围可达-200℃～+850℃。

#PT100分度表

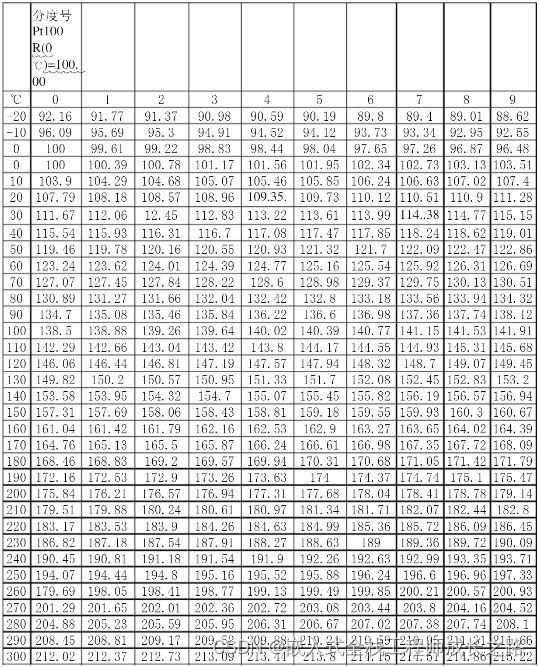

如下图所示为PT100分度表

#PT100两线、三线与四线制区别？
两线制：两线制接法的PT100，输出阻值为铂电阻的阻值和连接导线的阻值之和，由于导线电阻带来的附加误差是实际测量值偏高，测试精度相对不高，适用于测温源距离较近且测温精度要求不高的场合。

三线制：三线制接法的PT100，要求引出的三根导线截面积和长度均相同，测量电路一般采用不平衡电桥，PT100作为电桥的一个桥臂，将一根导线接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂机器相邻的桥臂上，电桥桥路平衡，则导线电阻的变化对测量结果不会有任何影响，消除了测量中导线电阻所带来的测量误差。三线制接法的PT100测温精度更加准确，在实际应用场景中得到广泛的采用。

四线制：四线制PT100是用两条附加测试线提供恒流源，电压采集电路通过另两条测试线测量PT100电阻的电压降，当电压采集电路输入阻抗足够高的时候，电流几乎不会流过电压采集电路，就可以精确采集到PT100上的压降，通
