锂离子电池恒流恒压充电Simulink仿真模型（CC-CV）

锂离子电池恒流恒压充电Simulink仿真模型（CC-CV）

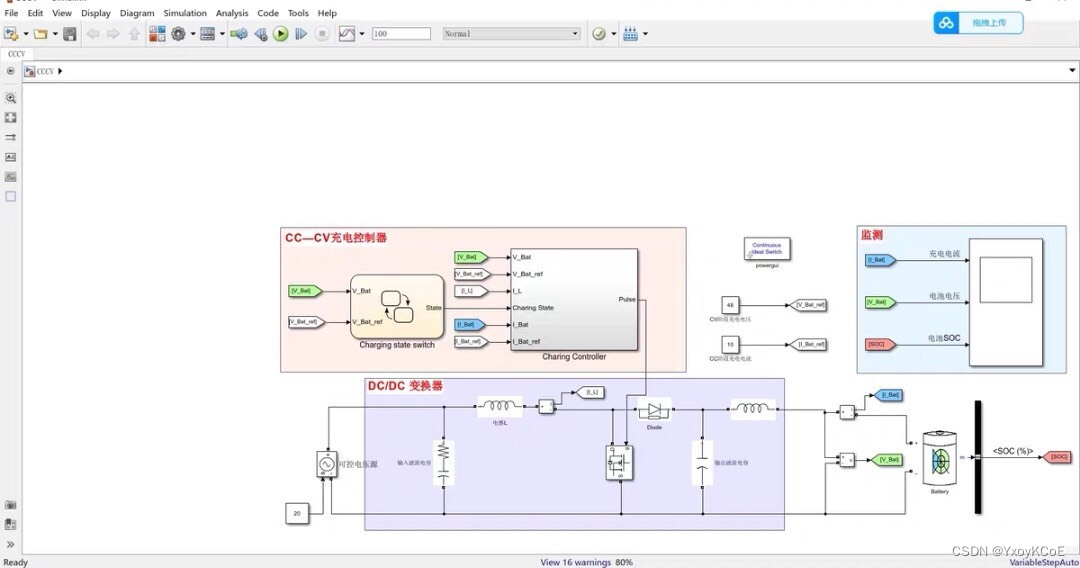

电路结构包括：直流电压源、DC DC变换器、锂离子电池、CCCV控制系统
[hot]赠送2000多字的说明文档和参考文献，帮助您更快理解
恒流恒压充电过程：
[1]在CC阶段对电池施加恒定电流，以获得更快的充电速度，此时电池电压持续升高，经过一段时间后达到预设的最大电压，但是由于极化的存在，充电过程中测量的电池电压要大于实际的电池电压；所以还需要进入CV阶段继续充电
[2]在CV阶段电压保持恒定，电流呈指数级下降，极化电压逐渐降低，测量的电池电压更加接近于电池真实电压，当充电电流减小到一定值或SOC升高到一定值时，可以认为电池已经完全充电。

锂离子电池恒流恒压充电Simulink仿真模型（CC-CV）

电池充电是现代电子设备中常见的操作之一，而恒流恒压充电是一种常用的充电方式。本文将介绍一种基于Simulink仿真的锂离子电池恒流恒压充电模型，并详细解析其中涉及的电路结构与控制系统。

电路结构包括直流电压源、DC DC变换器、锂离子电池以及CCCV控制系统。直流电压源是提供充电所需的恒定电流和电压的基础，DC DC变换器则用于控制充电电流和电压的输出。锂离子电池作为充电对象，其特性包括电流、电压和容量等，需要通过CCCV控制系统进行精确的充电控制。

恒流恒压充电过程分为两个阶段，CC阶段和CV阶段。在CC阶段，我们通过施加恒定的电流来提高充电速度。充电过程中，电池电压会逐渐升高，并在经过一段时间后达到预设的最大电压。然而，由于充电过程中极化现象的存在，测量到的电池电压会偏高于实际电压。因此，我们需要进入CV阶段进行继续充电。

在CV阶段，电压保持恒定，而电流呈指数级下降。极化电压随着时间的推移逐渐降低，测量到的电池电压逐渐接近实际电压。当充电电流减小到一定值或电池的SOC（State of Charge，即电池的充电状态）升高到一定值时，可以认为电池已经完全充电。

通过Simulink仿真，我们可以有效地模拟锂离子电池的恒流恒压充电过程。仿真模型基于电路结构和CCCV控制系统，具有较高的准确性和可靠性。在仿真过程中，我们可以观察到电池电压随着充电时间的变化情况，从而验证充电过程的稳定性和正确性。

为了帮助读者更好地理解恒流恒压充电模型的原理和应用，本文还附上了2000多字的说明文档和参考文献。这些文档和参考文献提供了详细的解释和相关资料，有助于读者深入了解锂离子电池充电技术以及Simulink仿真的应用。

总结而言，本文以锂离子电池恒流恒压充电为主题，通过Simulink仿真模型展示了恒流恒压充电的原理和过程。通过详细的电路结构和CCCV控制系统的介绍，读者可以清晰地了解充电过程中各个环节的作用和相互关系。通过附上说明文档和参考文献，本文旨在帮助读者更好地理解和应用该充电技术。

相关代码,程序地址：http://lanzoup.cn/767852708749.html
