MS5583N高分辨率模数转换器，集成双通道多路输入选择器，数据转换速率：250SPS 至 4kSPS

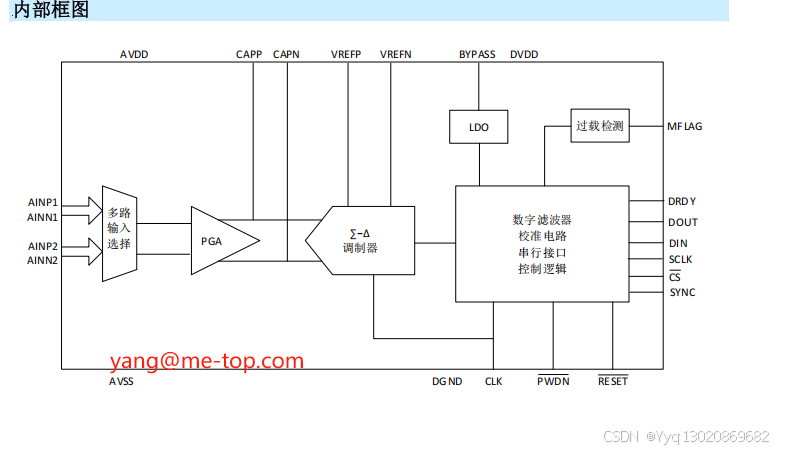

MS5583N 是一款高分辨率模数转换器，内部集成高阶 Σ-Δ 调制器、低噪声可编程增益放大器、多

路输入选择器和多种内部数字滤波器。其转换速率从 250SPS 到 4kSPS 。此外，芯片内部集成失调校准寄存器和增益校准寄存器。

MS5583N 采用 QFN24 封装，其额定工作温度为-40°C 至 +85°C ， 最 大 工 作 温 度 范 围 为 -40°C 至 +125°C。

主要特点

◼ SNR： 122dB (@250SPS, PGA=1)

◼ THD： -118dB

◼ 正常工作功耗：21mW (PGA=1,2,4,8)

◼ 掉电模式功耗：10μW

◼ 低噪声 PGA ： 5 nV/ Hz

◼ 集成双通道多路输入选择器

◼ 可配置数字滤波器

◼ 数据转换速率：250SPS 至 4kSPS

◼ 失调和增益校准

◼ 同步 SYNC 输入控制

◼ 模拟电源电压：5V 或 ±2.5V

◼ 数字电源电压：1.8V 至 3.3V

◼ 最大工作温度范围：-40°C 至 125°C

应用

◼ 能量检测

◼ 地震波检测

◼ 高精度仪器仪表
